Product Description

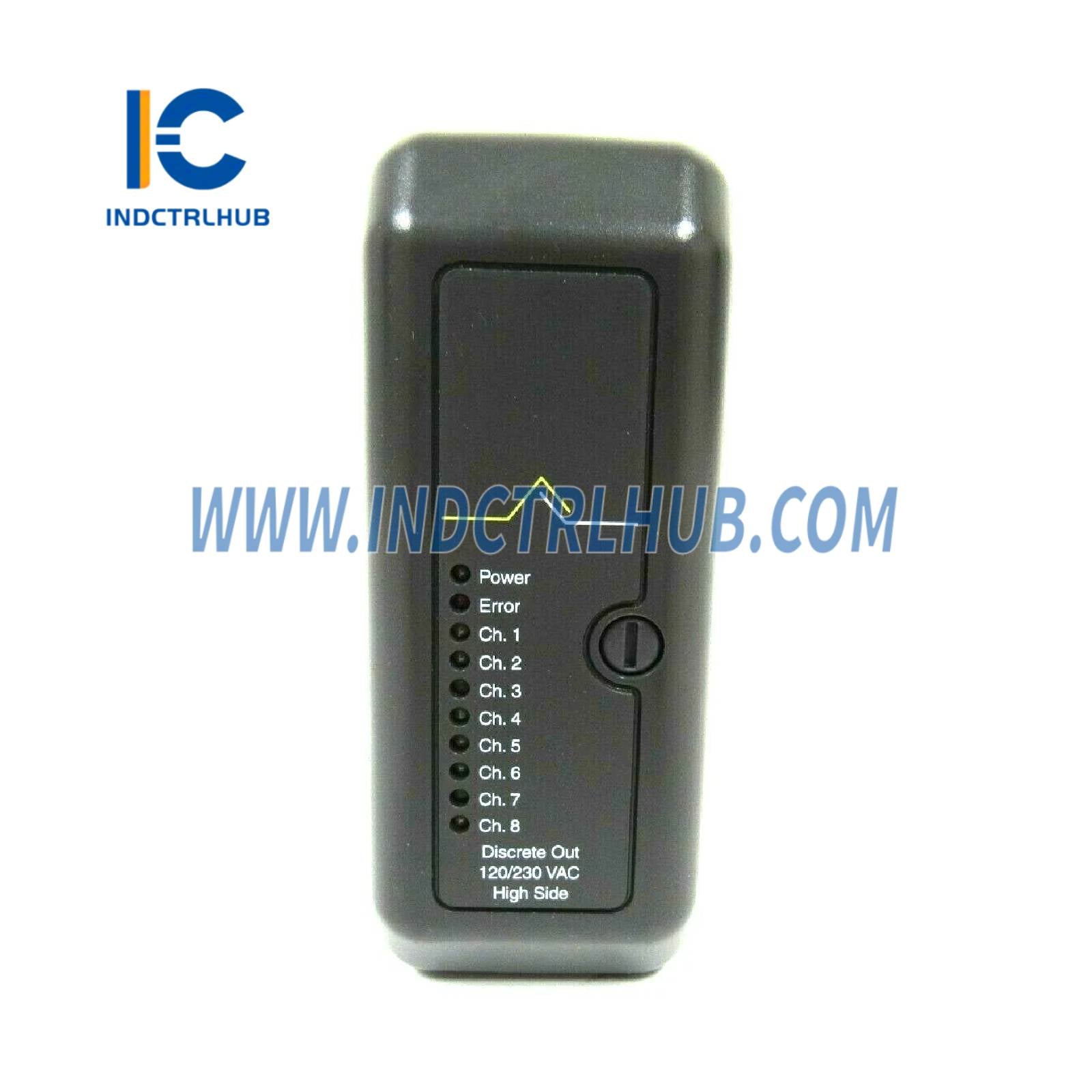

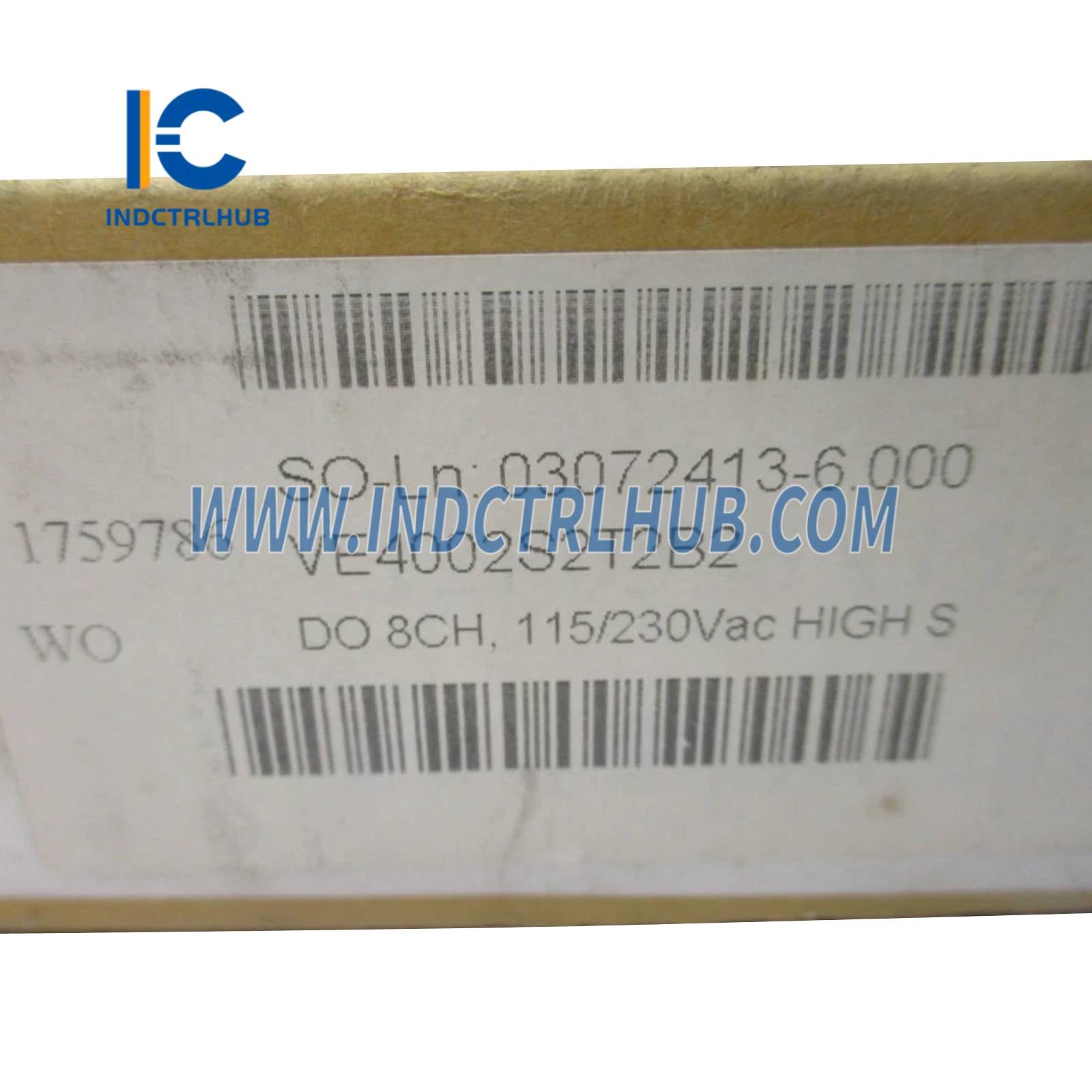

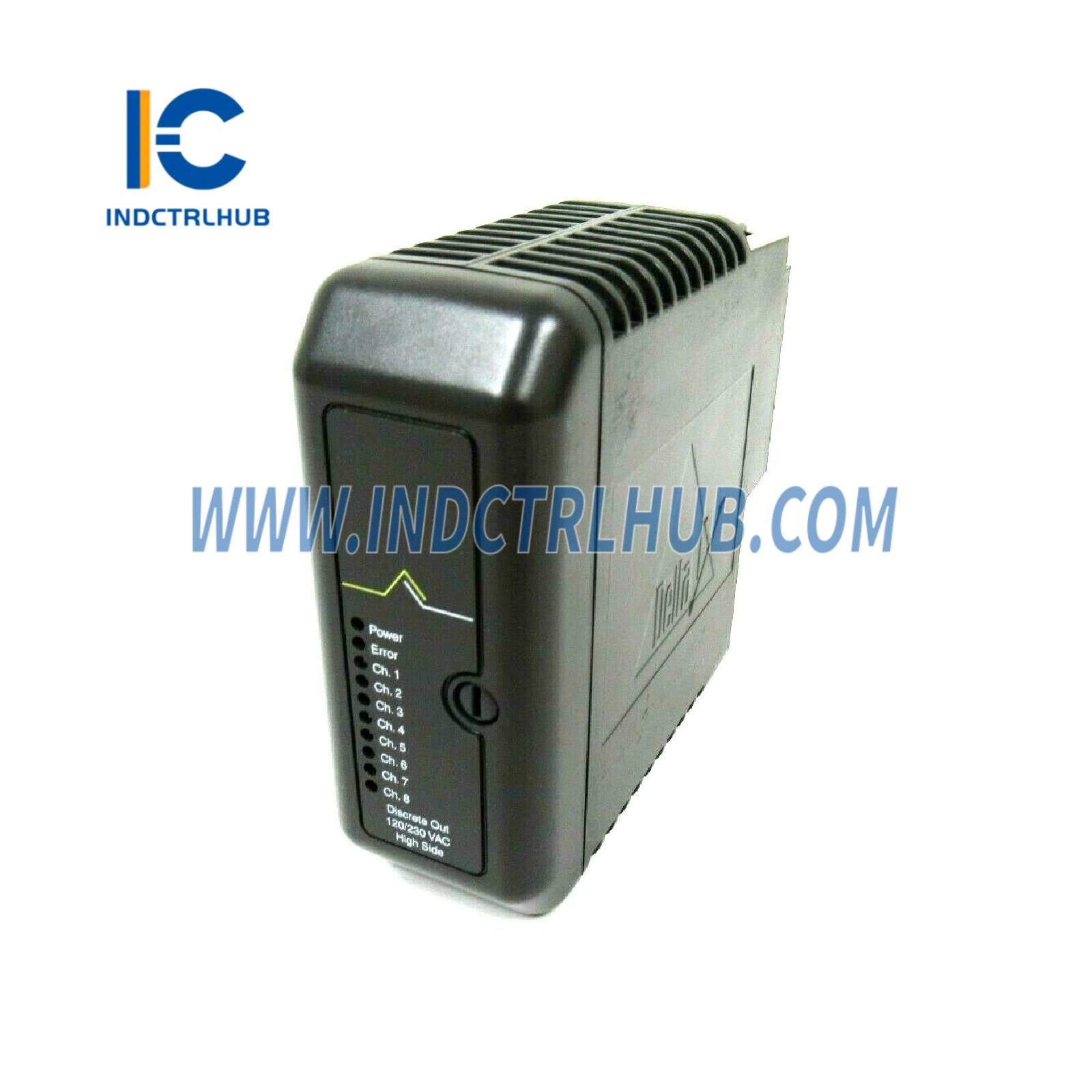

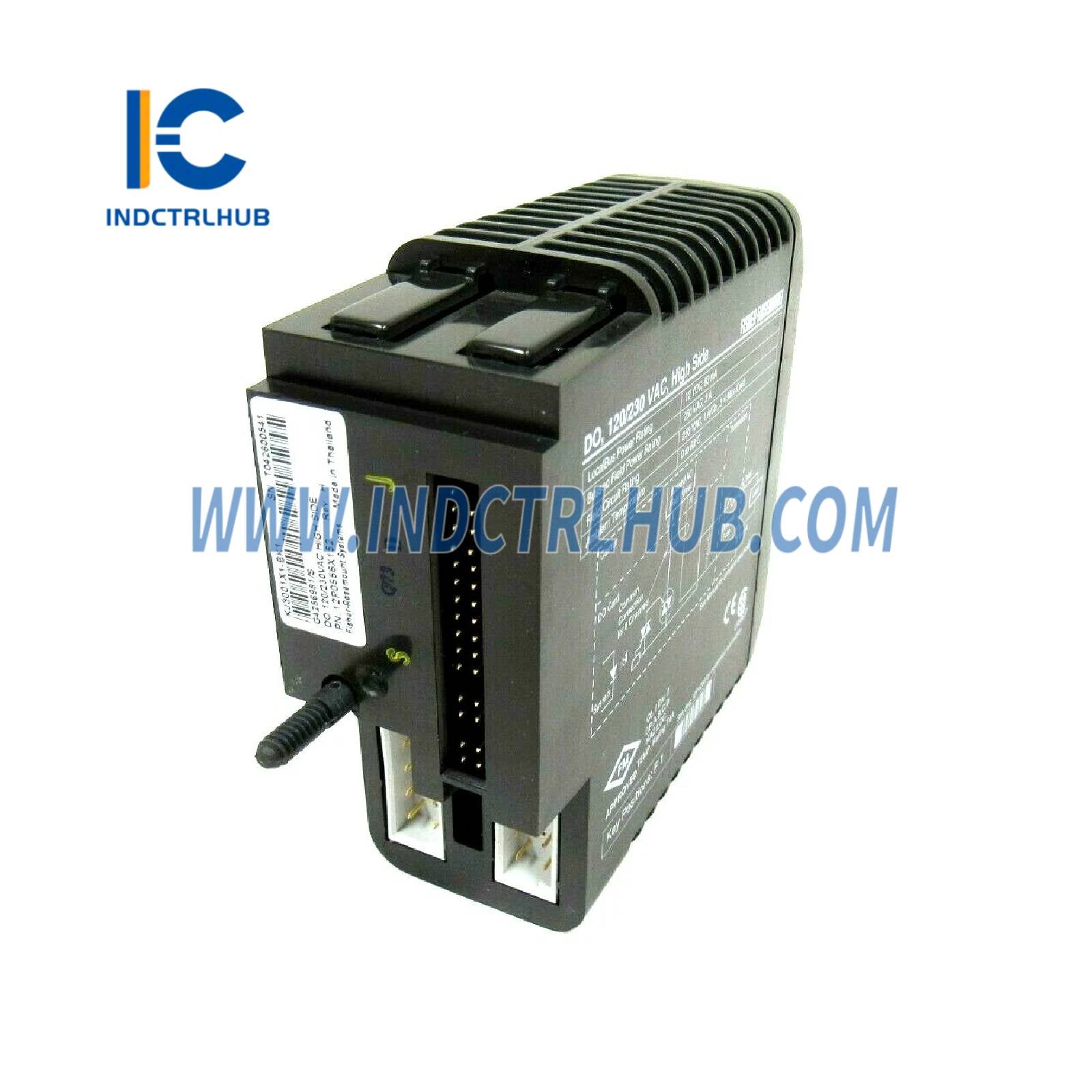

Emerson VE4002S2T2B2 DeltaV M-séria Modul diskrétnych výstupov
- Výrobca: Emerson

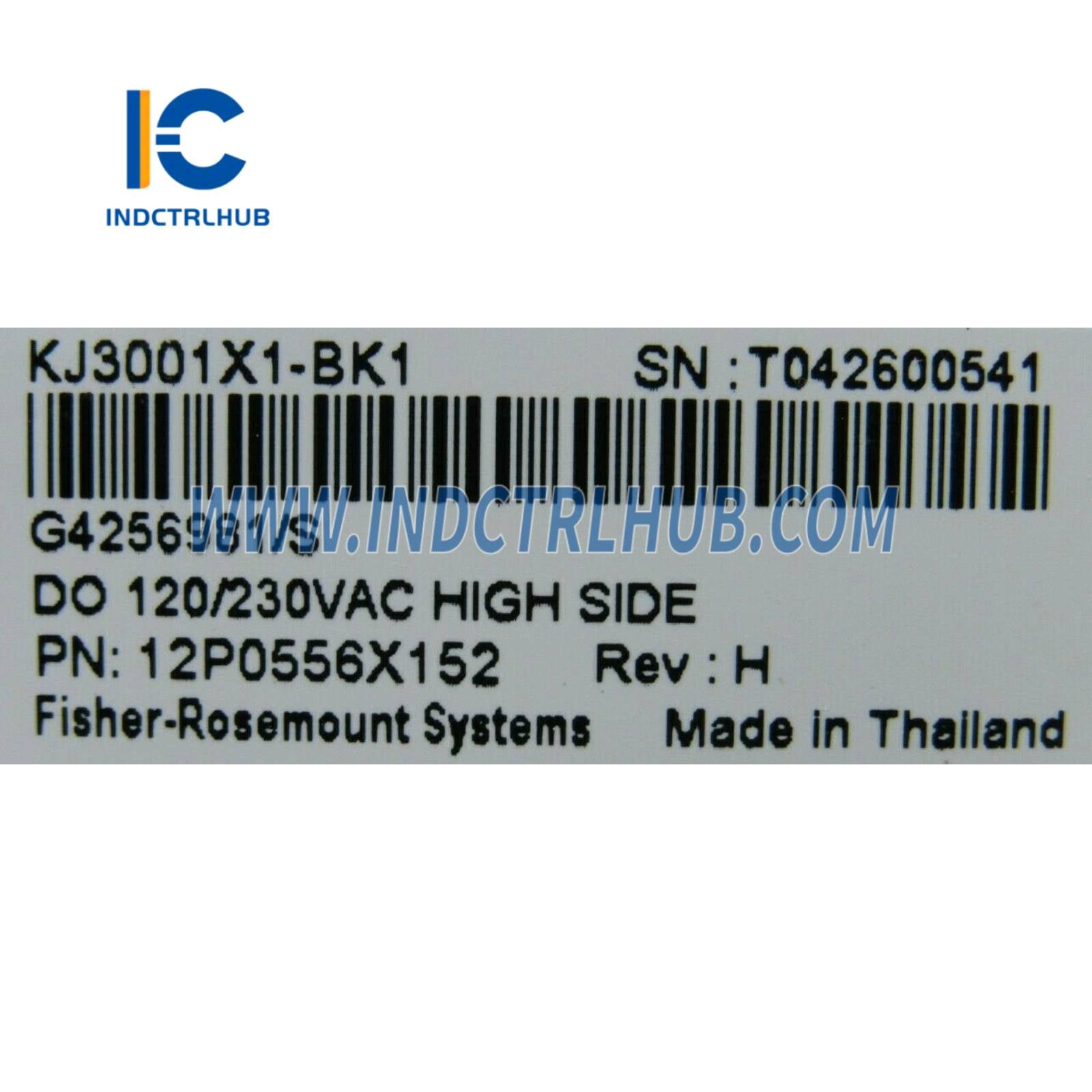

- Model/Číslo dielu: VE4002S2T2B2 (Alternatívne: KJ3202X1-BA1, 12P0556X152)
- Popis: Modul diskrétnych výstupov M-série, 8-kanálový, 24 VDC, vysokostranový, s poistkovým I/O ukončovacím blokom
Prehľad
- Emerson VE4002S2T2B2 je modul diskrétnych výstupov M-série navrhnutý pre distribuovaný riadiaci systém DeltaV. Poskytuje 8-kanálové, 24 VDC vysokostranové výstupy s poistkovým I/O ukončovacím blokom pre zvýšenú bezpečnosť a ochranu zapojenia. Modul riadi poľné zariadenia ako relé, solenoidy a pohony v priemyselných automatizačných aplikáciách, vrátane ropného a plynárenského priemyslu, chemického a energetického sektora, zabezpečujúc spoľahlivú kontrolu procesov.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | VE4002S2T2B2 (KJ3202X1-BA1, 12P0556X152) |
| Séria | DeltaV M-séria |
| Typ | Modul diskrétnych výstupov, 8-kanálový, 24 VDC, vysokostranový, s poistkovým I/O ukončovacím blokom |
| Kanály | 8 diskrétnych výstupných kanálov |
| Výstupný signál | 24 VDC, vysokostranové prepínanie |
| Výstupný prúd | 500 mA na kanál, 3 A celkovo |
| Hodnotenie poistky | 100 mA na kanál |
| Napájanie LocalBus | 12 VDC pri 100 mA |
| Napájanie poľného obvodu | 24 VDC pri 3 A |
| Hmotnosť | 0,4 kg |
| Prevádzková teplota | -40°C až +70°C |
| Teplota skladovania | -40°C až +85°C |
| Relatívna vlhkosť | 5 % až 95 %, nekondenzujúca |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 trieda G3, konformný náter |
| Montáž | Typ T DIN lišta, na I/O nosiči |
| Certifikácie | CE, CSA, FM, ATEX, IECEx, námorné certifikácie (ABS, DNV) |
| Kompatibilita systému | DeltaV v10.3 alebo novší |
Ďalšie informácie
- Funkčnosť: VE4002S2T2B2 poskytuje osem 24 VDC vysokostranových diskrétnych výstupov na riadenie poľných zariadení, pričom každý kanál podporuje až 500 mA. Poistkový I/O ukončovací blok obsahuje 100 mA poistky na kanál na ochranu zapojenia a zariadení pred nadprúdom. Modul podporuje výmenu za chodu, čo umožňuje údržbu bez odstávky systému, a obsahuje diagnostiku na detekciu porúch ako skraty alebo problémy so zapojením.
- Odolnosť voči prostrediu: Navrhnutý pre drsné priemyselné prostredia, modul má konformný náter na ochranu proti vzdušným kontaminantom a spoľahlivo funguje v extrémnych teplotách, nárazoch a vibráciách. Je vhodný pre inštalácie v nebezpečných oblastiach, vrátane zóny 2.
- Integrácia: VE4002S2T2B2 sa integruje so systémami DeltaV M-série, montuje sa na T-typ DIN lištu I/O nosičov, ako je VE4050S2K1C0. Spĺňa inštalačné pokyny DeltaV, zabezpečujúc bezproblémovú integráciu a zvýšenú bezpečnosť s poistkovým ukončovacím blokom.
- Dostupnosť: Dostupný cez dodávateľov ako nový, prebytočný alebo repasovaný kus, zvyčajne s ročnou zárukou. Používatelia musia overiť kompatibilitu s verziami softvéru DeltaV a zabezpečiť správnu konfiguráciu nosiča.
