Product Description
📘 Prehľad produktu
| Pole | Detaily |
|---|---|

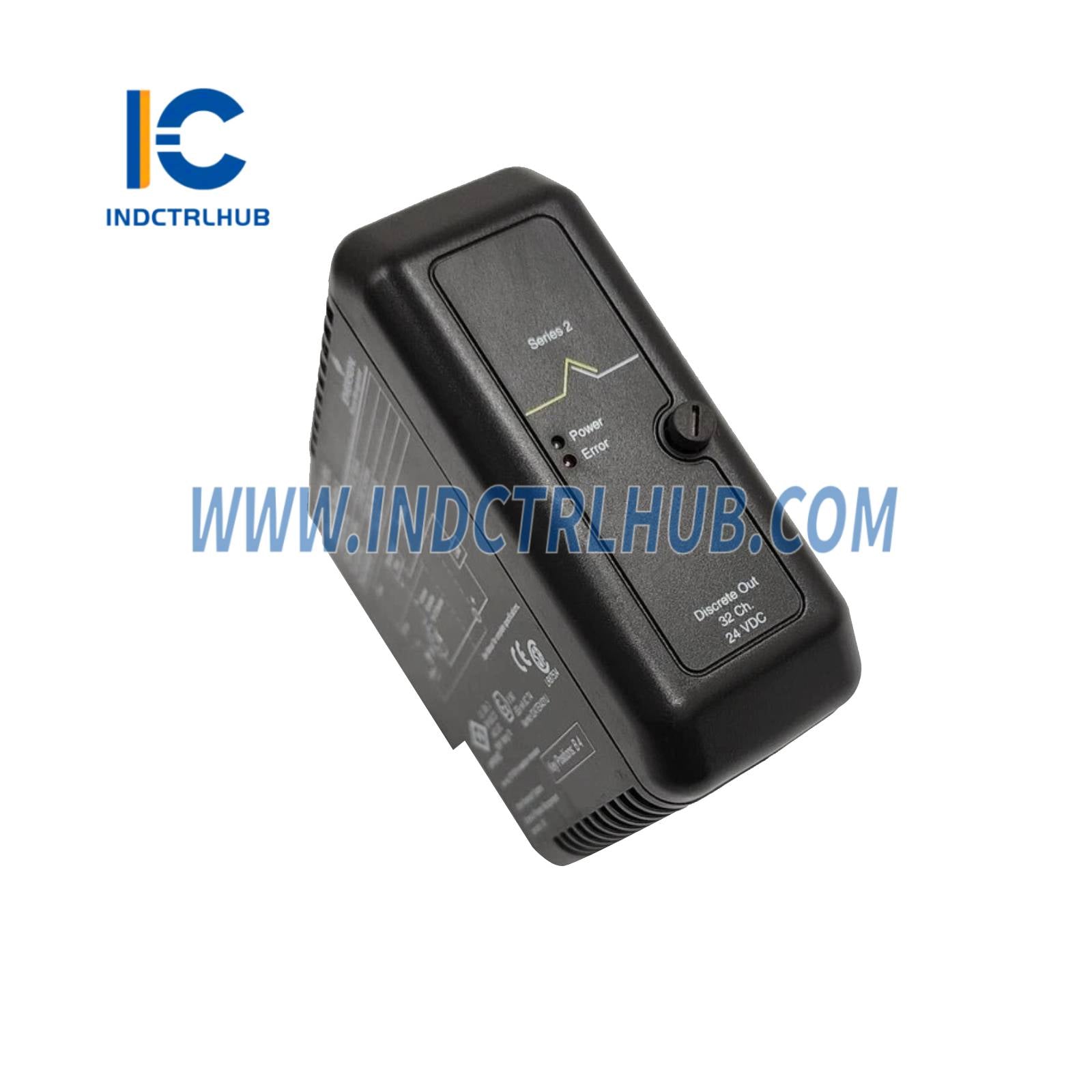

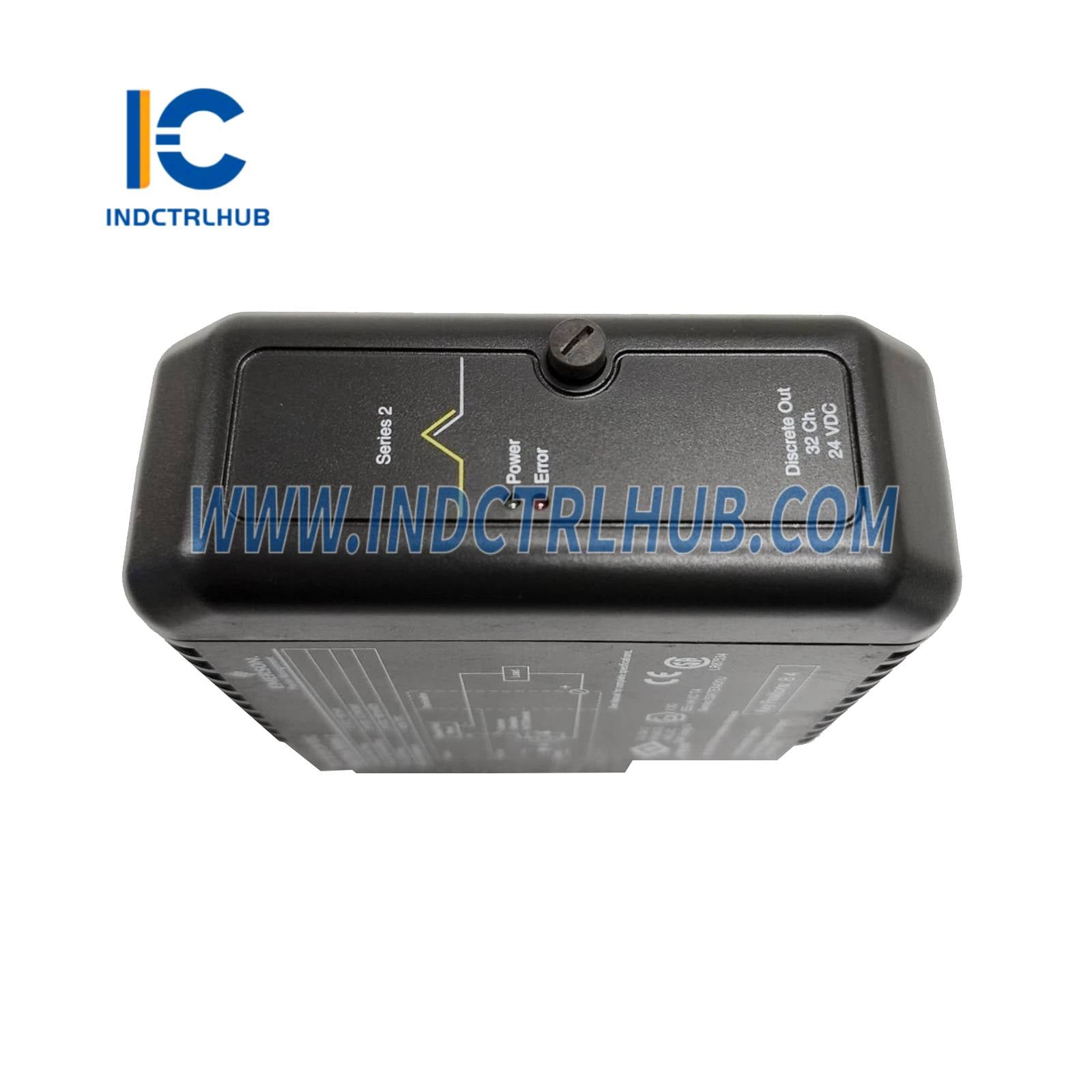

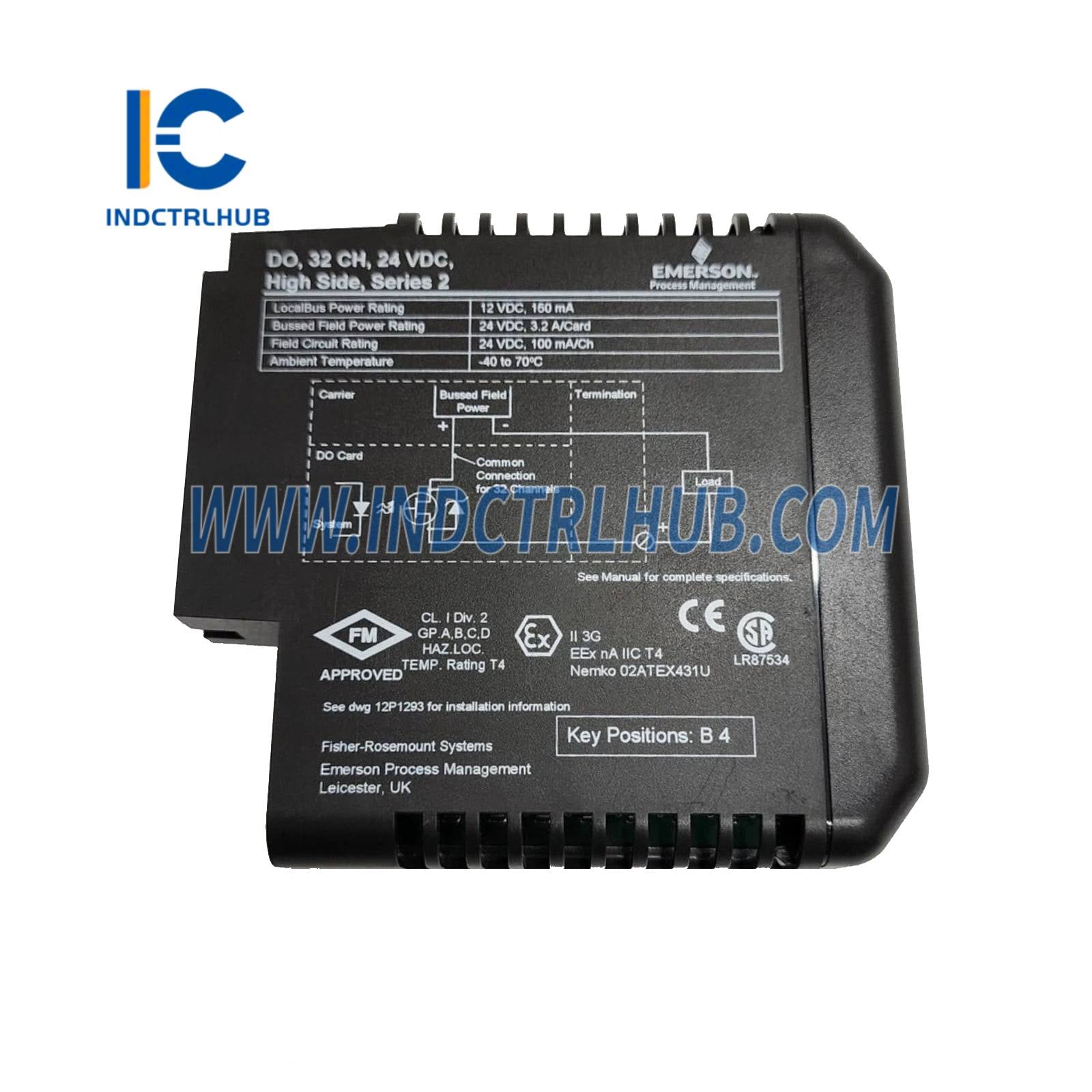

| Výrobca | Emerson (DeltaV M-séria) |

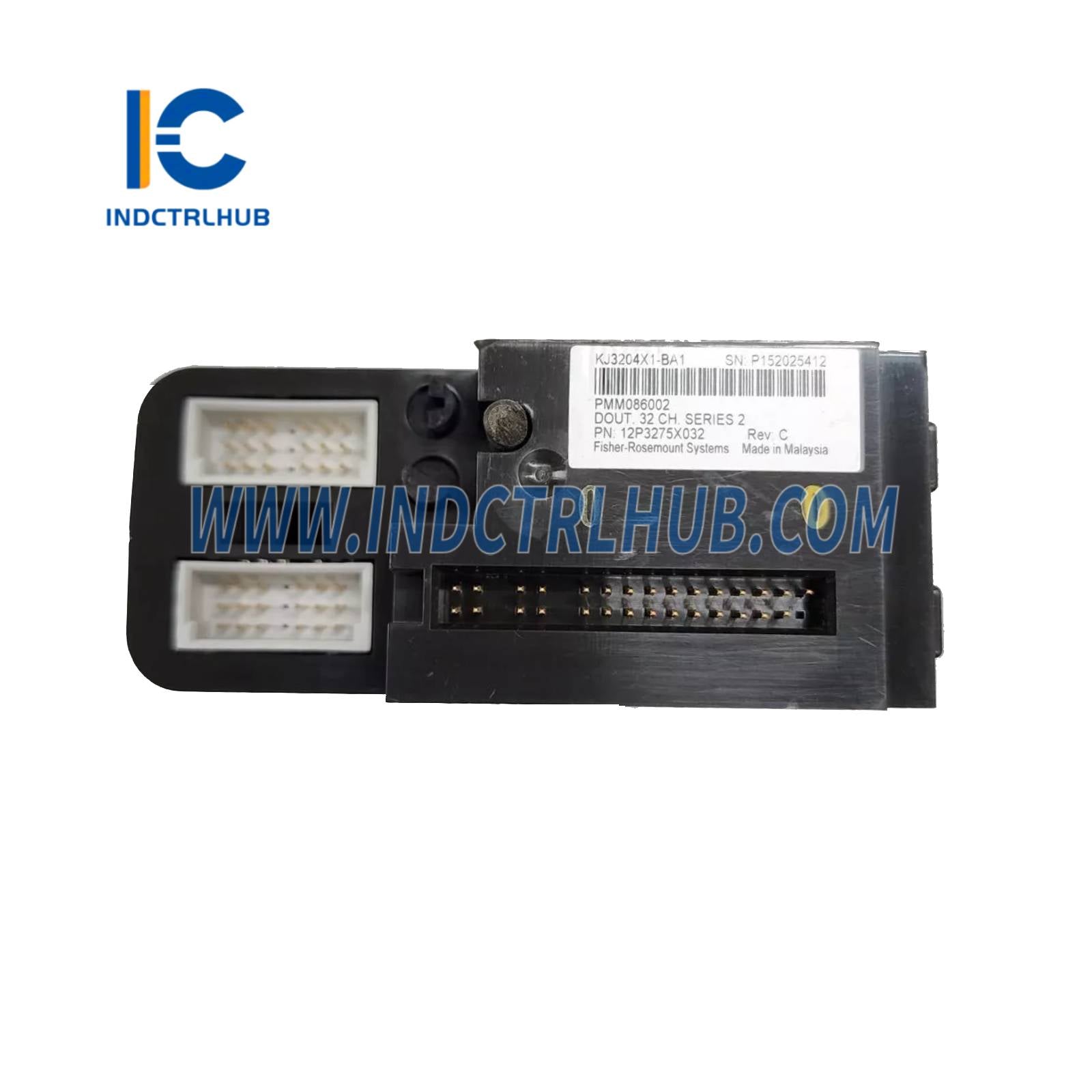

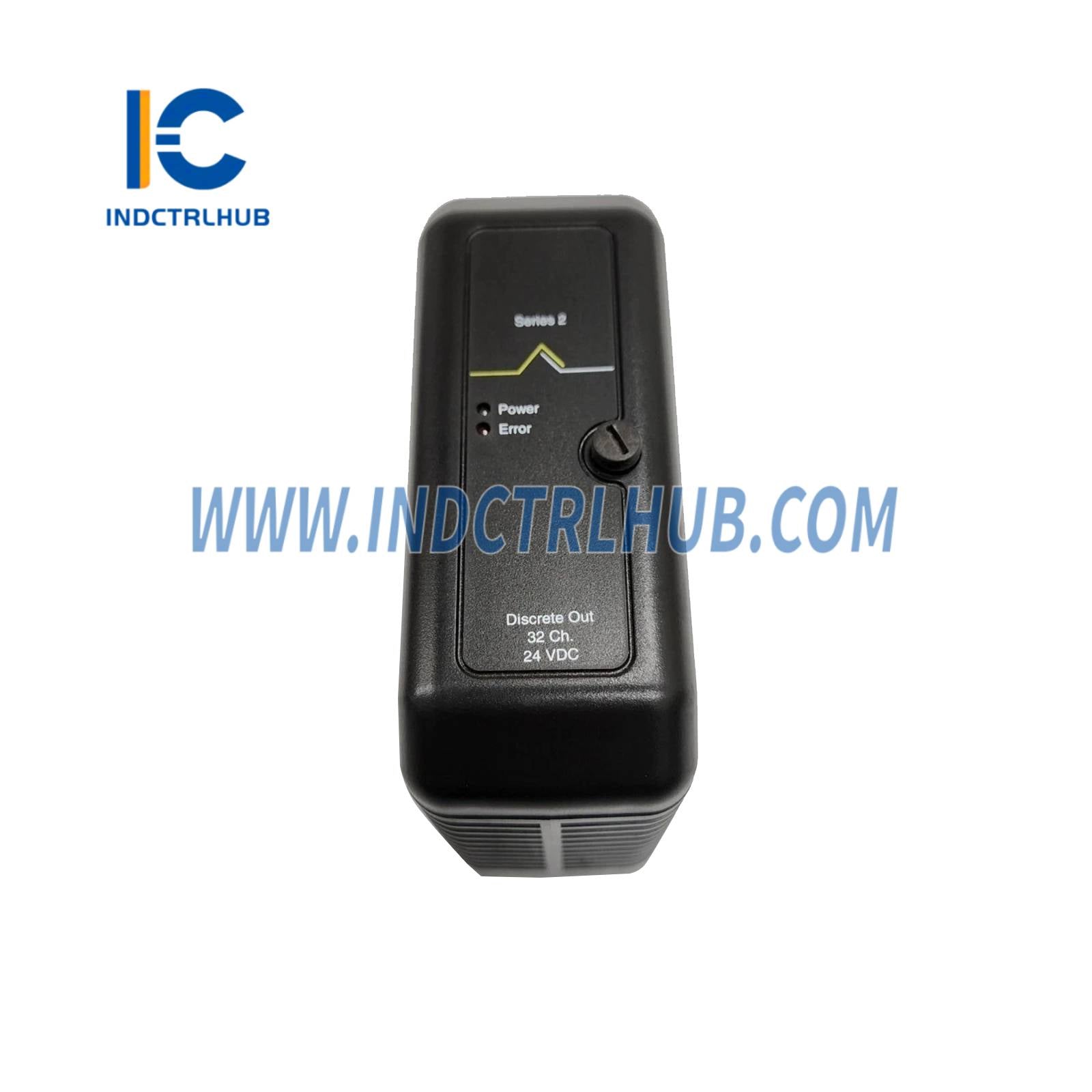

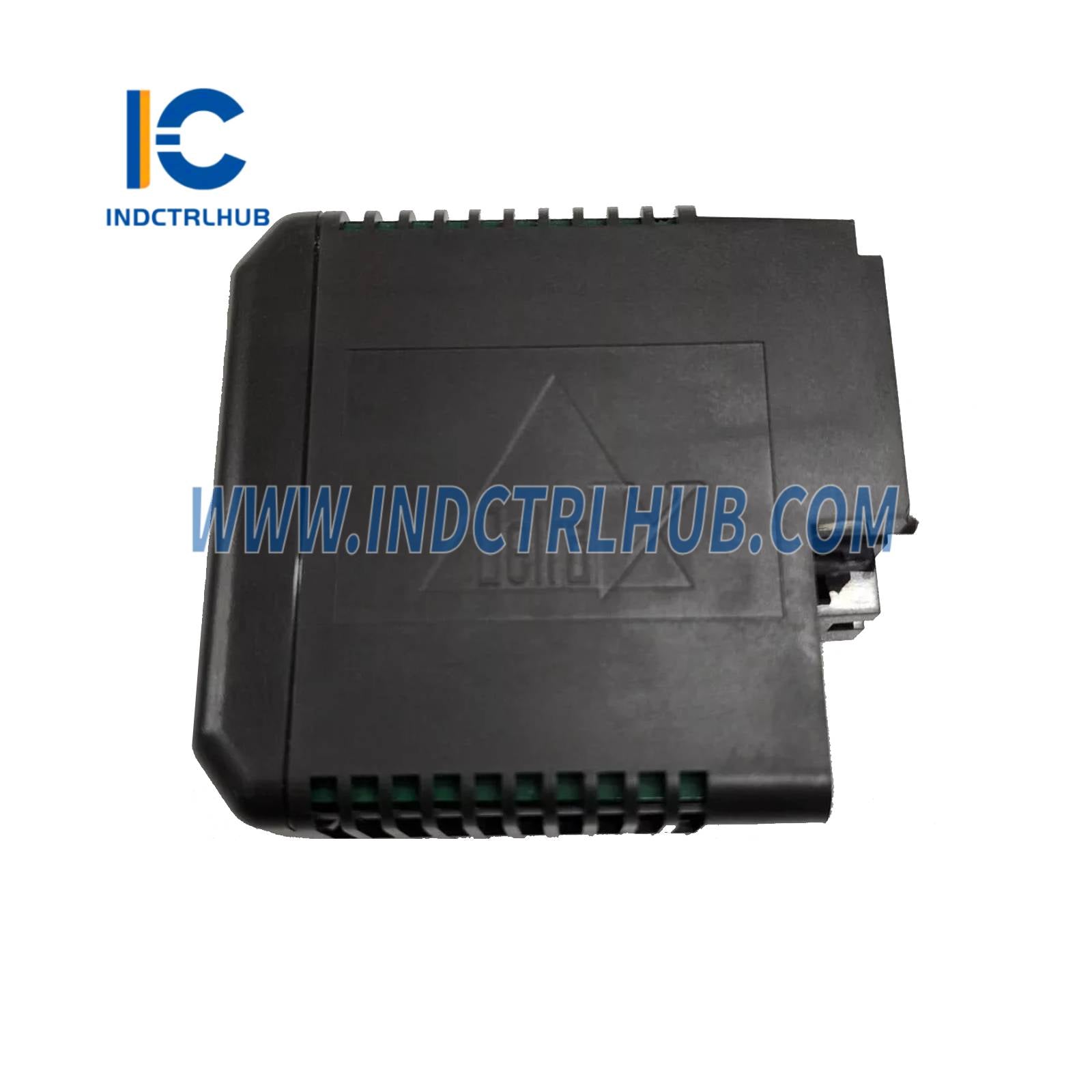

| Modelové čísla | VE4002S1T2B5 (DO karta + svorkovnicový blok), KJ3204X1-BA1 (DO karta), KJ4001X1-CJ1 (svorkovnicový blok) |
| Typ produktu | Diskrétny výstup, 32-kanálový, 24 VDC High-Side so 32-kanálovým svorkovnicovým blokom |
| Kompatibilita systému | DeltaV M-séria Tradičné I/O, nie je kompatibilné s nosičmi ovládačov S-série |
| Aplikácie | Priemyselné riadenie procesov, automatizácia, distribuované riadiace systémy |
| Funkcie | Modulárny dizajn, plug-and-play, prepínanie na vysokej strane, kľúčový systém, podpora redundancie, neiskriace poľné obvody |
| Kľúčovanie | B4 (DO, 32-kanálový, 24 VDC High-Side) |
⚡ Elektrické špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Typ výstupu | Diskrétny výstup, 24 VDC High-Side (sourcing) |
| Počet kanálov | 32 kanálov |
| Výstupný rozsah | 24 VDC ± 10 % |
| Výstupné hodnotenie | 100 mA na kanál |
| Únik v stave vypnutia | Maximálne 0,1 mA |
| Napájanie LocalBus | 12 VDC pri 150 mA (typicky 100 mA, maximálne 150 mA) |
| Zdieľané napájanie poľa | 24 VDC pri 3,2 A na kartu |
| Napájanie poľného obvodu | 3,2 A pri 24 VDC na I/O rozhranie; 100 mA na kanál |
| Izolácia | Každý kanál opticky izolovaný od systému, továrensky testovaný na 1500 VDC |
| Vrátenie | Používa spoločný návrat |
| Vnútorné zapojenie | 2-vodičové, bez iskrenia; 2-vodičové, neiskriace (nA) |

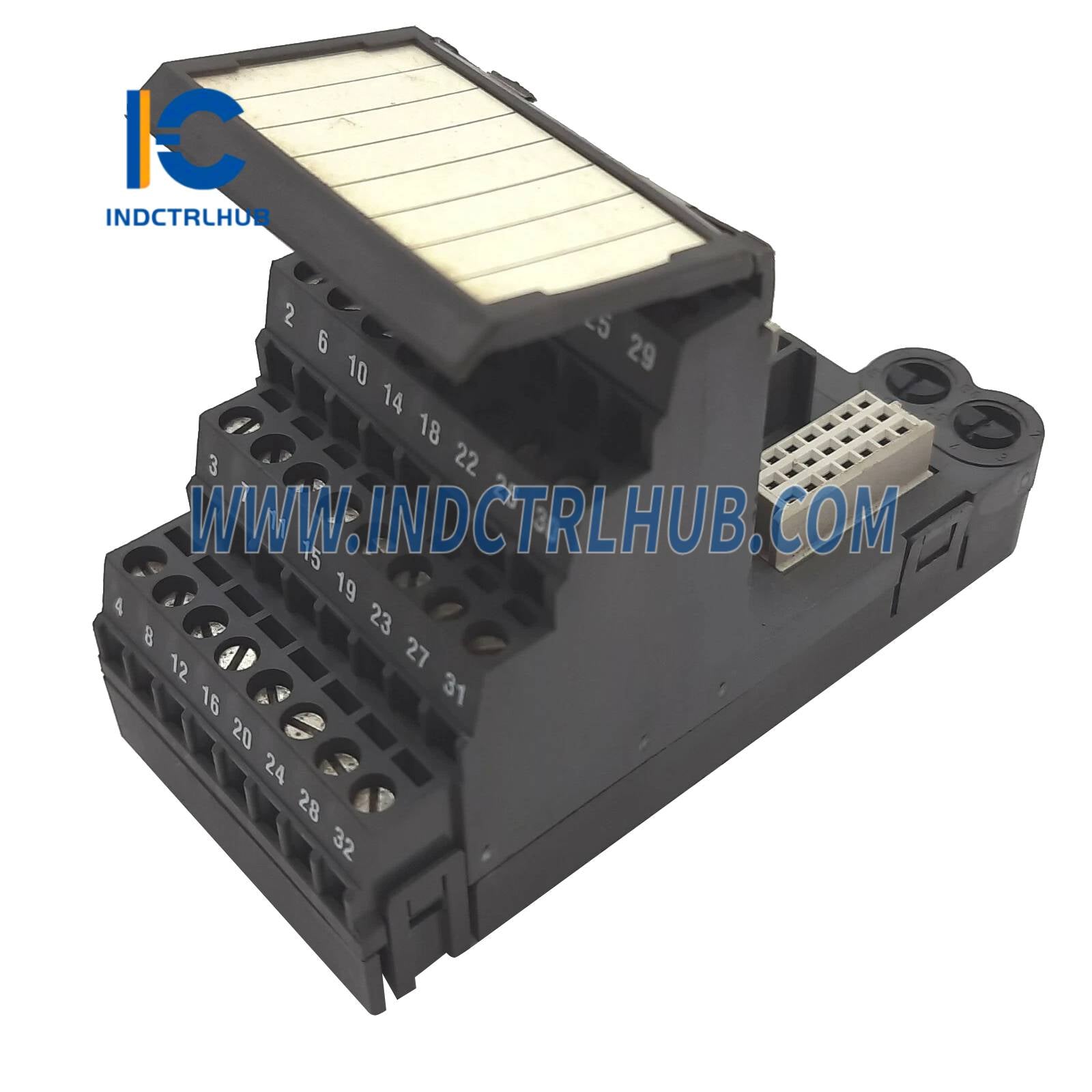

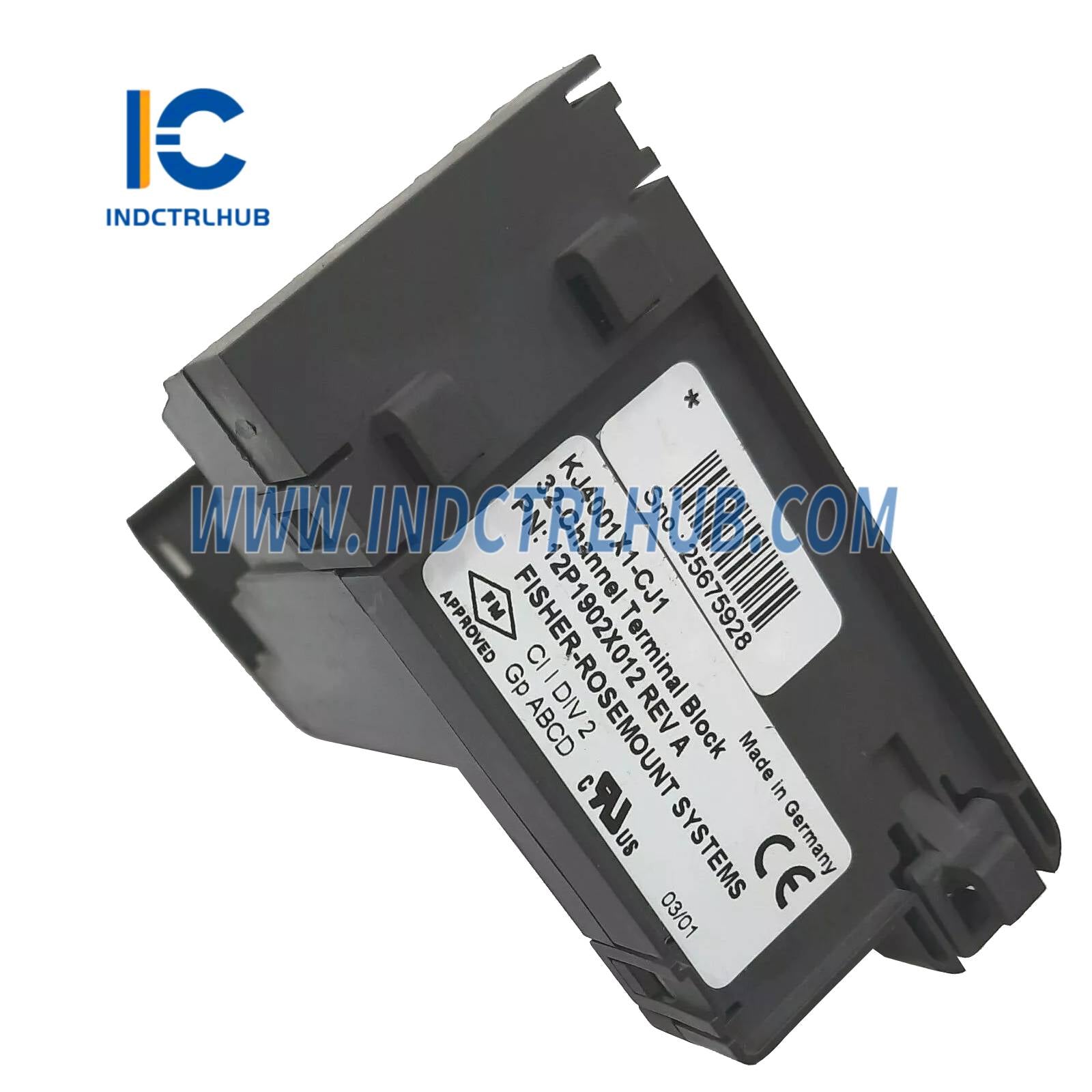

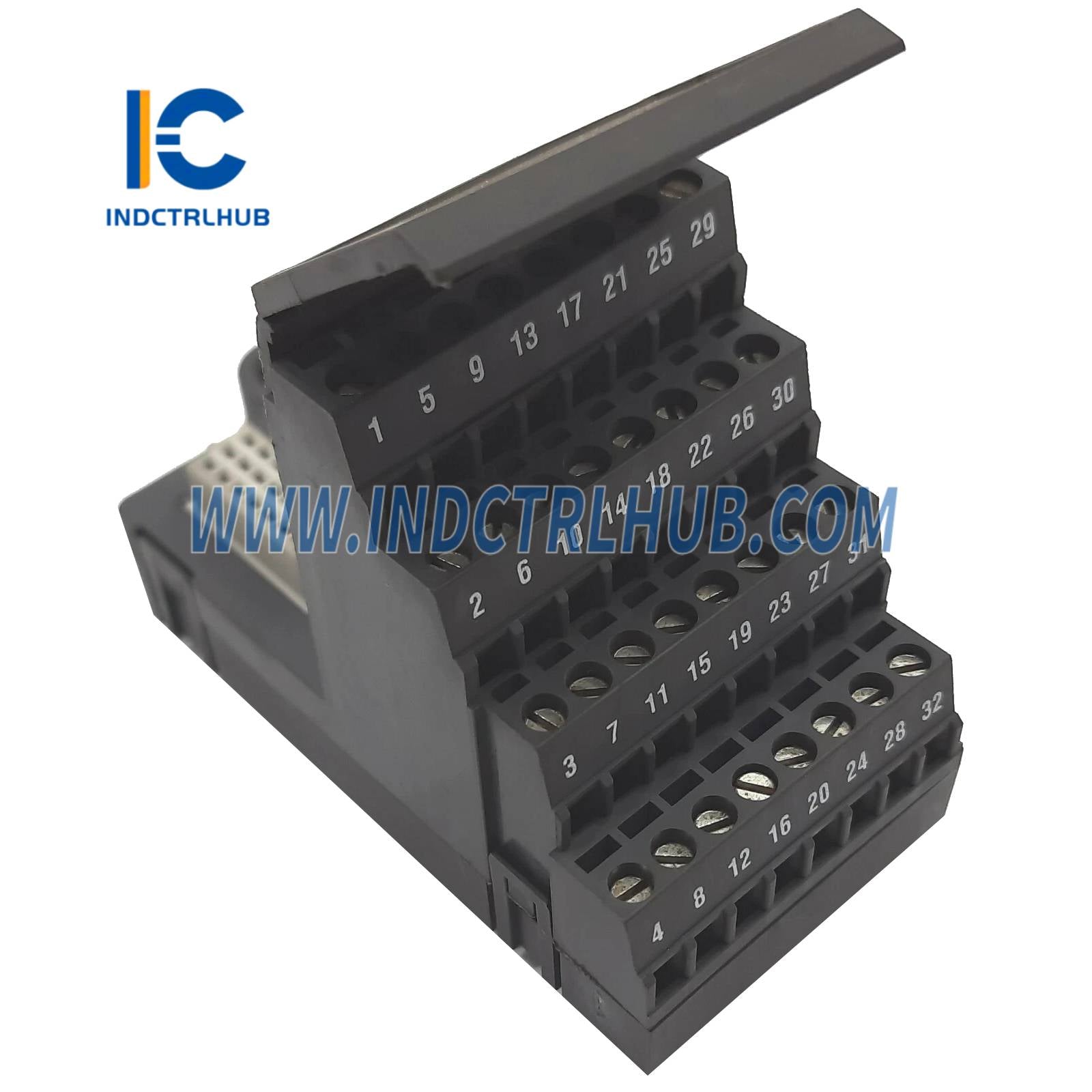

| Svorkovnicový blok | 32-skrutkový svorkovnicový blok (KJ4001X1-CJ1) |
| Vstupné napájanie (svorkovnicový blok) | 30 VDC pri 1 A |
🔌 Funkčné špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Konfigurácia kanálov | 32 kanálov, individuálne konfigurovateľné |
| Konfigurovateľné typy výstupov | - Diskrétny výstup: Výstup zostáva v poslednom stave odoslanom riadiacim systémom - Okamžitý výstup: Aktívny po dobu 100 ms až 100 s - Kontinuálny pulzný výstup: Aktívny ako percento základného obdobia (100 ms až 100 s, rozlíšenie 5 ms) |
| Typ prepínania | High-Side (prepína kladný vodič, aby sa zabránilo prúdu v poli pri vypnutí) |
| Kompatibilita záťaže | Odporové, induktívne záťaže (napr. solenoidy, relé) s externou diódou pre induktívne záťaže |
| Redundancia | Nepodporované pre 32-kanálovú DO kartu (redundancia dostupná pre 8-kanálové DO karty) |
| Diagnostika | Chyby integrity hardvéru hlásené cez upozornenia systému DeltaV, zaznamenané v Event Chronicle |
| Prepnutie | Nepoužiteľné (len simplexný režim pre 32-kanálový DO) |
| Kľúčovanie svorkovnice | Systém rotačného kľúča, nastavený na B4 pre kompatibilitu s KJ3204X1-BA1 |
🌡️ Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | -40 až +70 °C (-40 až +158 °F) |
| Skladovacia teplota | -40 až +85 °C (-40 až +185 °F) |
| Relatívna vlhkosť | 5 % až 95 %, bez kondenzácie |
| Vibrácie | 1 mm vrchol- k vrcholu od 2 do 13,2 Hz (KJ4001X1-CJ1) alebo 5 do 16 Hz (I/O karta); 0,7 g od 13,2 do 150 Hz (KJ4001X1-CJ1) alebo 0,5 g od 16 do 150 Hz (I/O karta) |
| Náraz | 10 g polsinusová vlna na 11 ms |
| Vzdušné kontaminanty | ISA-S71.04-1985, Trieda G3, ochranný náter |
| Stupeň ochrany | IP20, NEMA 12 |
✅ Certifikácie a súlad
| Štandard | Detaily |
|---|---|
| Nebezpečná atmosféra (KJ3204X1-BA1) | II 3G Ex nA IIC Gc; FM12ATEX0090U; IECEx FMG 12.0035U; Trieda I, Divízia 2, Skupiny A, B, C, D, T4 |
| Nebezpečná atmosféra (KJ4001X1-CJ1) | II 3G Ex ec IIC Gc; FM18ATEX0076U; IECEx FMG 18.0030U; FM21UKEX0199U; Trieda I, Divízia 2, Skupiny A, B, C, D; Trieda I, Zóna 2 AEx/Ex ec IIC T4 Gc; FM18US0277U; FM19CA0005U |
| CE | EMC: EN 61326-3-1:2006; LVD: Smernica 2006/95/ES |
| FM (USA) | FM 3600:2011, FM 3611:2004, FM 3810:2005, ANSI/ISA 60079-0:2009, ANSI/ISA 60079-15:2009 |
| CSA (Kanada) | CSA C22.2 č. 213-M1987, CSA C22.2 č. 61010-1:2004, CAN/CSA-E60079-0:2007, CAN/CSA-E60079-15:2002 |
| ATEX | ATEX 94/9/EC, EN60079-0:2009, EN60079-15:2005, EN60079-15:2010 |
| IECEx | IEC60079-0:2007, IEC60079-15:2005, IEC60079-15:2010 |
| Námorné certifikáty | IACS E10:2006 Rev. 5, DNV 2.4:2006, ABS certifikát, Bureau Veritas, DNV námorný certifikát, Lloyds Register |
| Iné | GOST Zóna 2 (ruská), POCC US.ГБ05.803564, EAC Zóna 2 (Rusko, Bielorusko, Kazachstan), CR UK, LR 108860 |
🛠️ Inštalácia a montáž
| Parameter | Detaily |
|---|---|
| Montáž | DIN lišta cez nosič I/O rozhrania |
| Inštalácia | Plug-and-play, výmenný za chodu v bezpečných oblastiach; neiskriace obvody v teréne musia byť v nebezpečných oblastiach odpojené od napájania |
| Vyberanie/Vkladanie | Nemožno vybrať/vložiť pri zapnutom systéme v nebezpečných oblastiach; v ne-nebezpečných oblastiach po jednom kuse |
| Zapojenie | 32-skrutkový svorkovnicový blok (KJ4001X1-CJ1), podporuje viacjadrové hlavné káble |
| Kľúčovací systém | Dva otočné kľúčové stĺpiky (B4) na zabezpečenie kompatibility s KJ3204X1-BA1 |

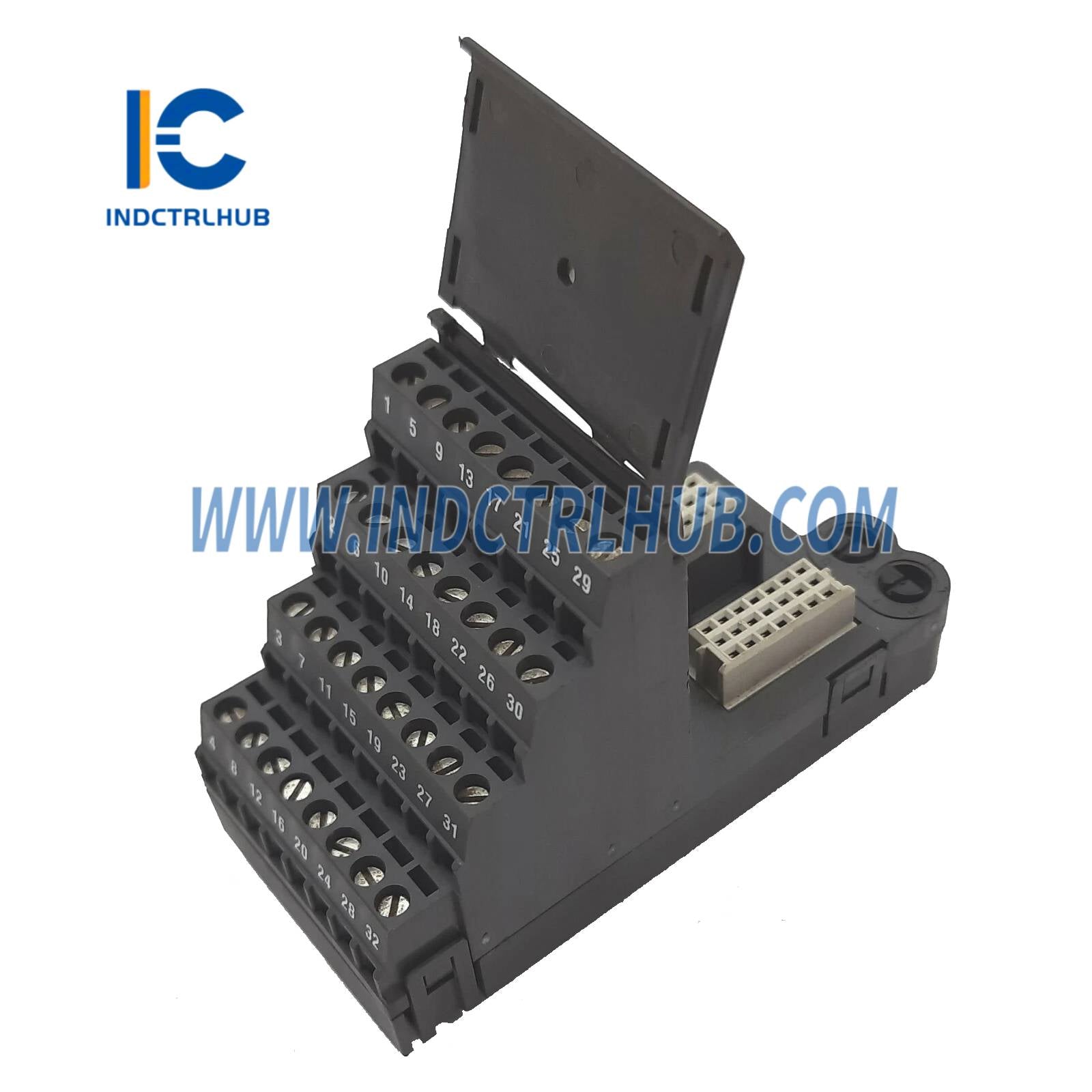

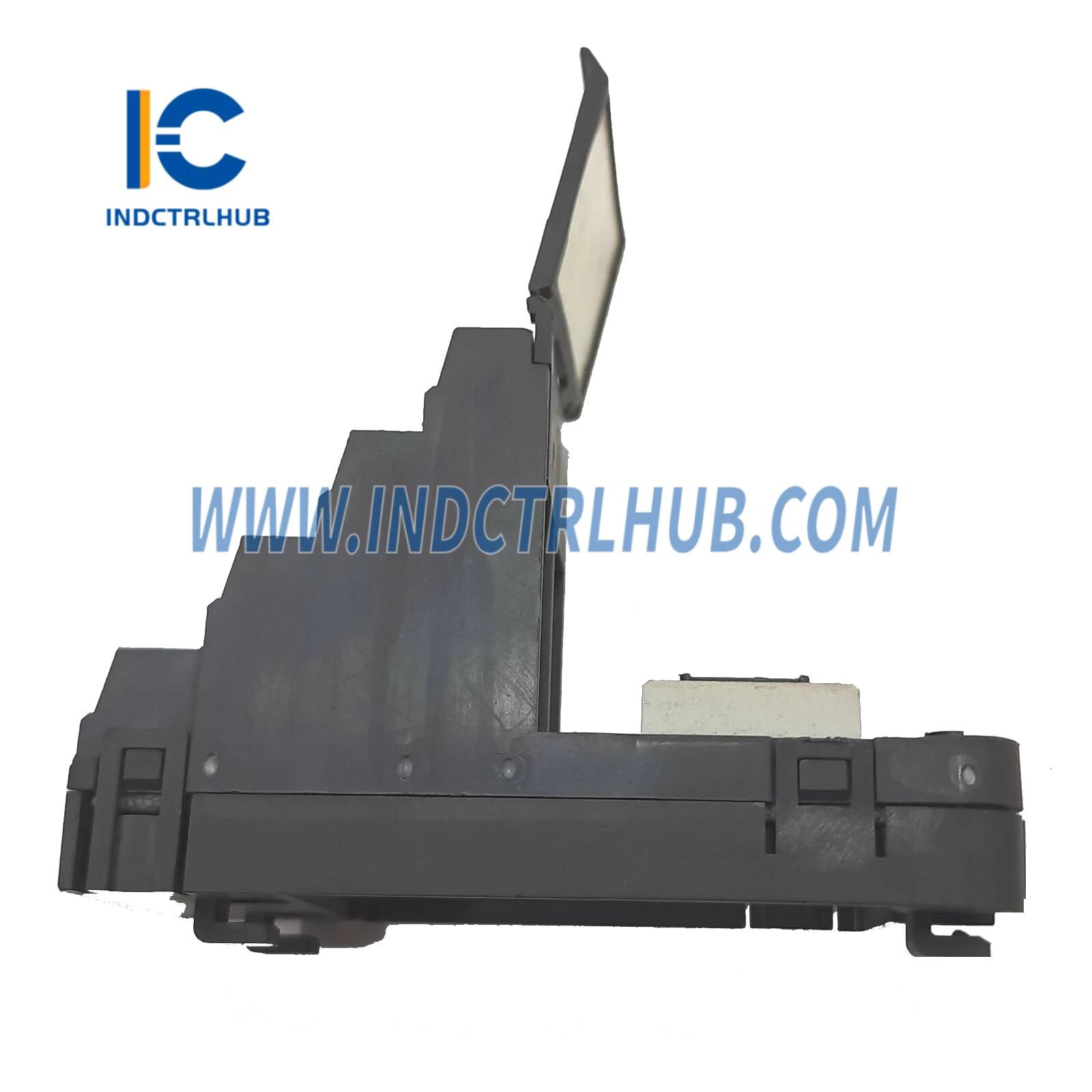

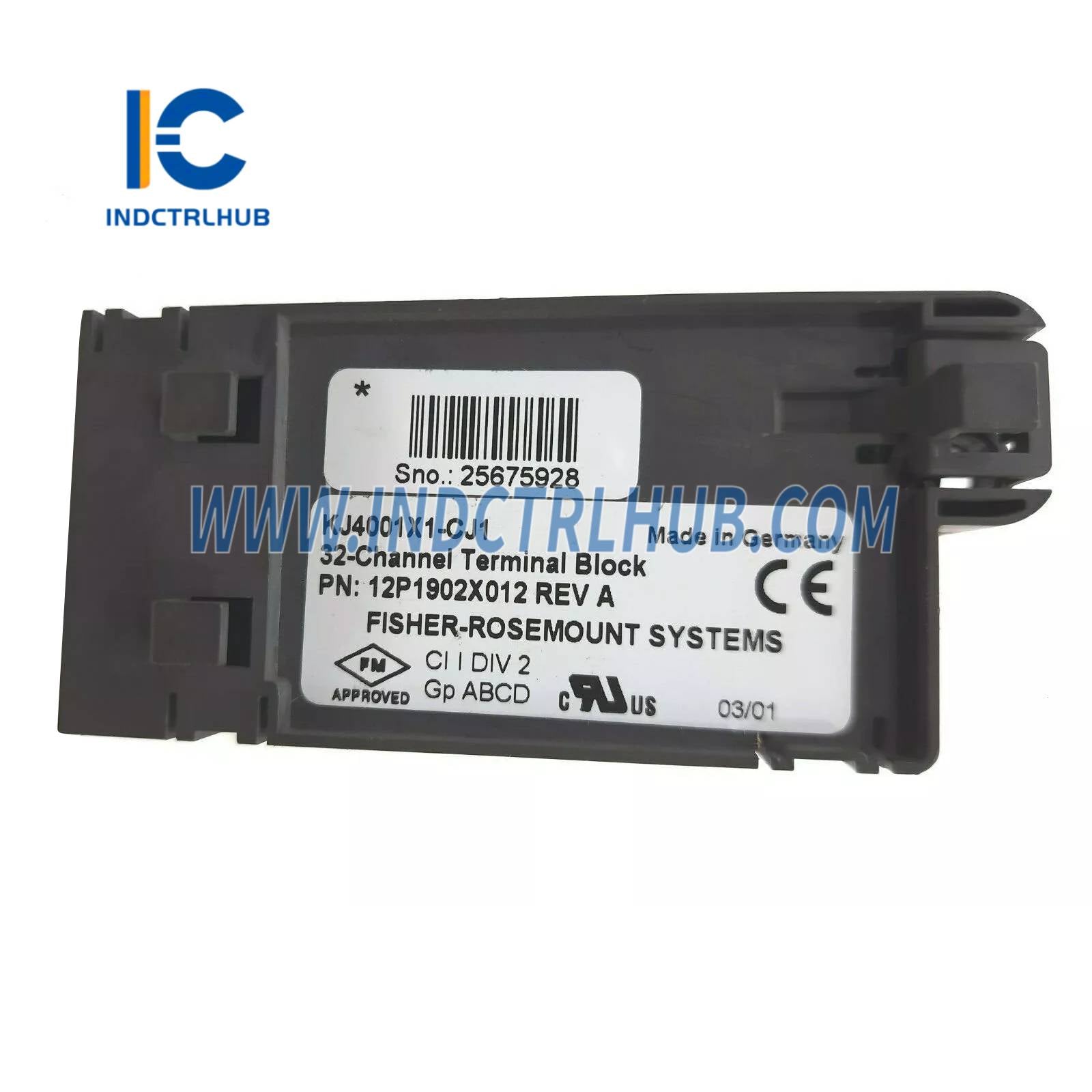

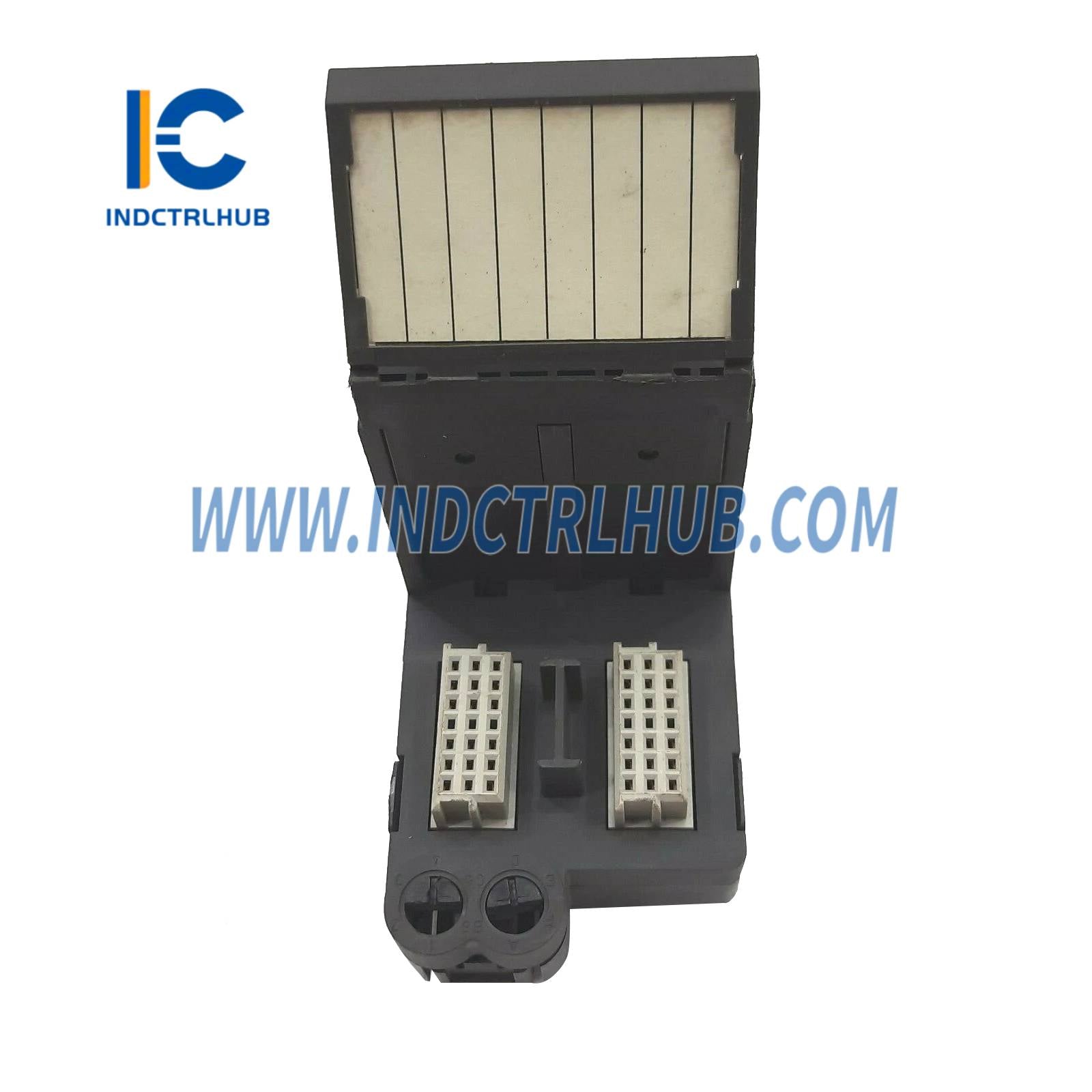

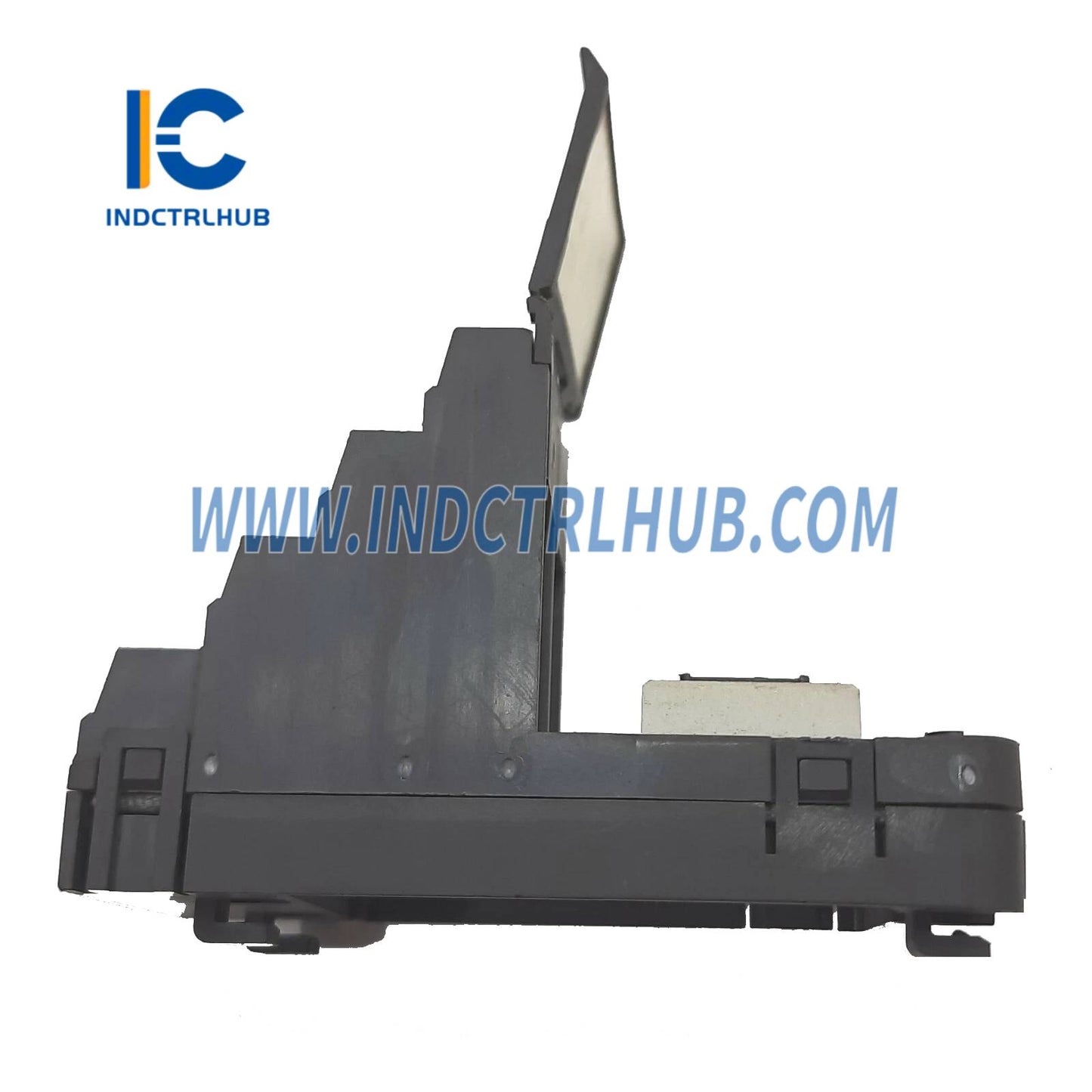

| Svorkovnicový blok | KJ4001X1-CJ1, 32-kanálový svorkovnicový blok so skrutkovým ukončením |
| Možnosť hromadného ukončenia | 40-pinový hromadný svorkovnicový blok (VE4002S1T2B6) |
📏 Fyzikálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Rozmery (I/O karta) | V: 10,7 cm (4,2 in), Š: 4,1 cm (1,6 in), H: 10,5 cm (4,1 in) |
| Hmotnosť | Nie je špecifikované (typické pre I/O karty ~0,5 kg, svorkovnicový blok ~0,2 kg) |
