Prehľad produktu
| Parameter | Detaily |
|---|---|

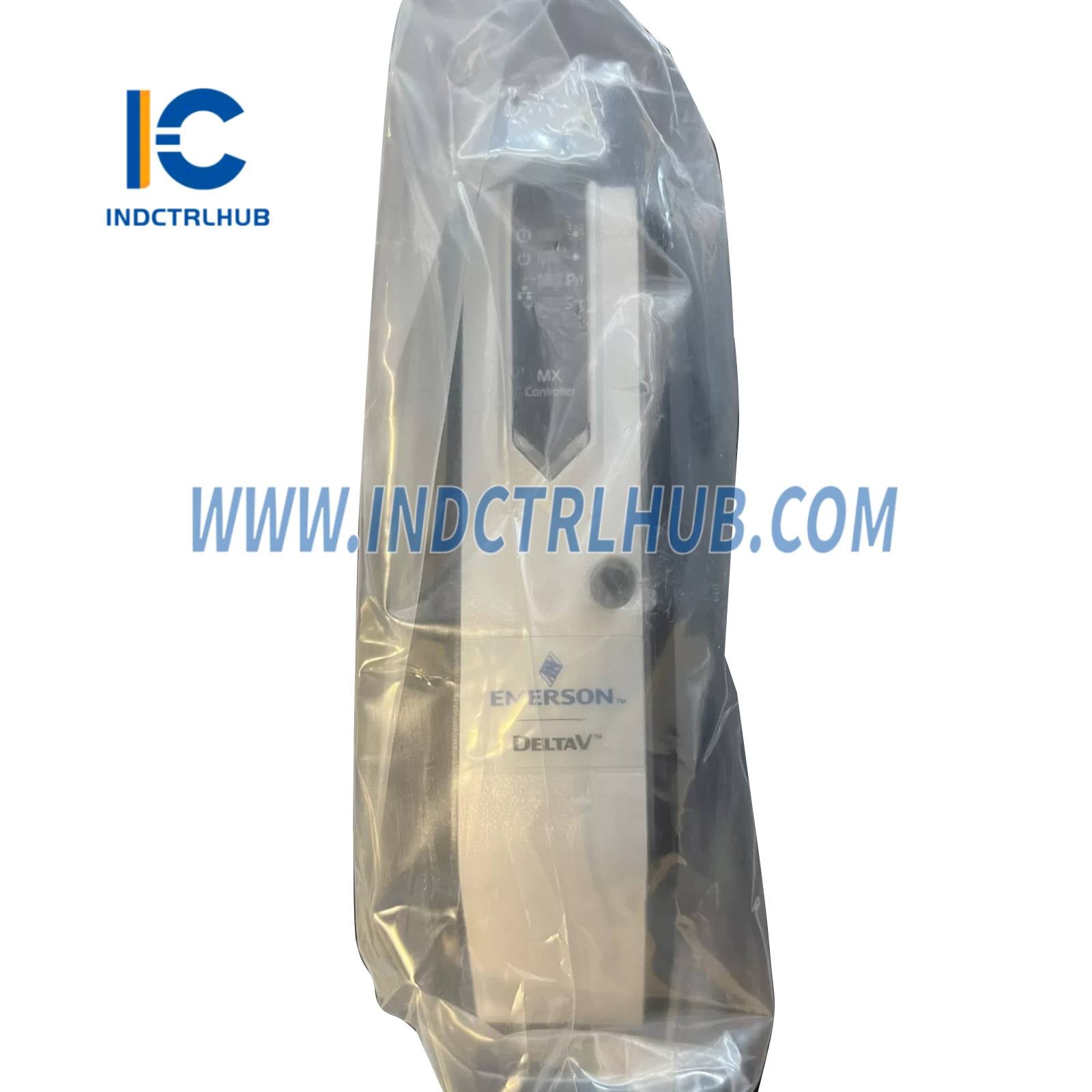

| Názov produktu | DeltaV MX ovládač |
| Číslo modelu | VE3007 |
| Číslo dielu | KJ2005X1-BA2 |
| Kategória | DeltaV riadiaca jednotka |
| Funkcia | Zabezpečuje komunikáciu a riadenie medzi poľnými zariadeniami a riadiacou sieťou |
| Kompatibilita systému | DeltaV v10.3 alebo novší; podporuje migráciu PROVOX a RS3 |
Hardvérové a elektrické špecifikácie
| Špecifikácia | Hodnota |
|---|---|
| Požiadavka na napájanie | Napájané systémovým zdrojom cez 2-široký nosič napájania/ovládača |
| Ochrana poistkou | 3,0 A, poistky nie sú vymeniteľné |
| Výkonové vyžarovanie | Typicky 5,0 W, maximálne 7,0 W |
| Užívateľská pamäť | 96 MB |
| Primárna riadiaca sieť | 8-pinový RJ-45 konektor, 100 MB/s plný duplex Ethernet |
| Redundantná riadiaca sieť | 8-pinový RJ-45 konektor, 100 MB/s plný duplex Ethernet |
LED indikátory
| Indikátor | Popis |
|---|---|
| Zelená - Napájanie | Indikuje, že je privedené jednosmerné napájanie |
| Červená - Chyba | Indikuje chybový stav |
| Zelená - Aktívne | Indikuje, že riadiaca jednotka funguje ako primárna riadiaca jednotka |
| Zelená - Pohotovostný režim | Indikuje, že riadič funguje ako záložný riadič (budúce použitie) |
| Žlté blikanie - Pri. CN | Indikuje platnú komunikáciu primárnej riadiacej siete |
| Žlté blikanie - Sek. CN | Indikuje platnú komunikáciu sekundárnej riadiacej siete |
| Všetko okrem blikajúceho napájania | Vizuálna identifikácia spustená príkazom ping |
| Všetko okrem Power Flashing (Párne/Neparné) | Prebieha aktualizácia firmvéru |
Environmentálne špecifikácie
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -40 až 70 °C (-40 až 158 °F) |
| Teplota skladovania | -40 až 85 °C (-40 až 185 °F) |
| Relatívna vlhkosť | 5 až 95 %, bez kondenzácie |
| Vzdušné kontaminanty | ISA-S71.04-1985 Trieda G3, konformný náter |
| Náraz | 10 g ½-sínusová vlna po dobu 11 ms |
| Vibrácie | 1 mm vrchol-za-vrchom od 5 do 16 Hz; 0,5 g od 16 do 150 Hz |
Certifikáty
| Štandard | Detaily |
|---|---|
| ATEX | EEx nA IIC T4 |
| FM (USA) | Trieda I, Div 2, Skupiny A, B, C, D, T4 |
Fyzické & inštalácia
| Parameter | Detaily |
|---|---|

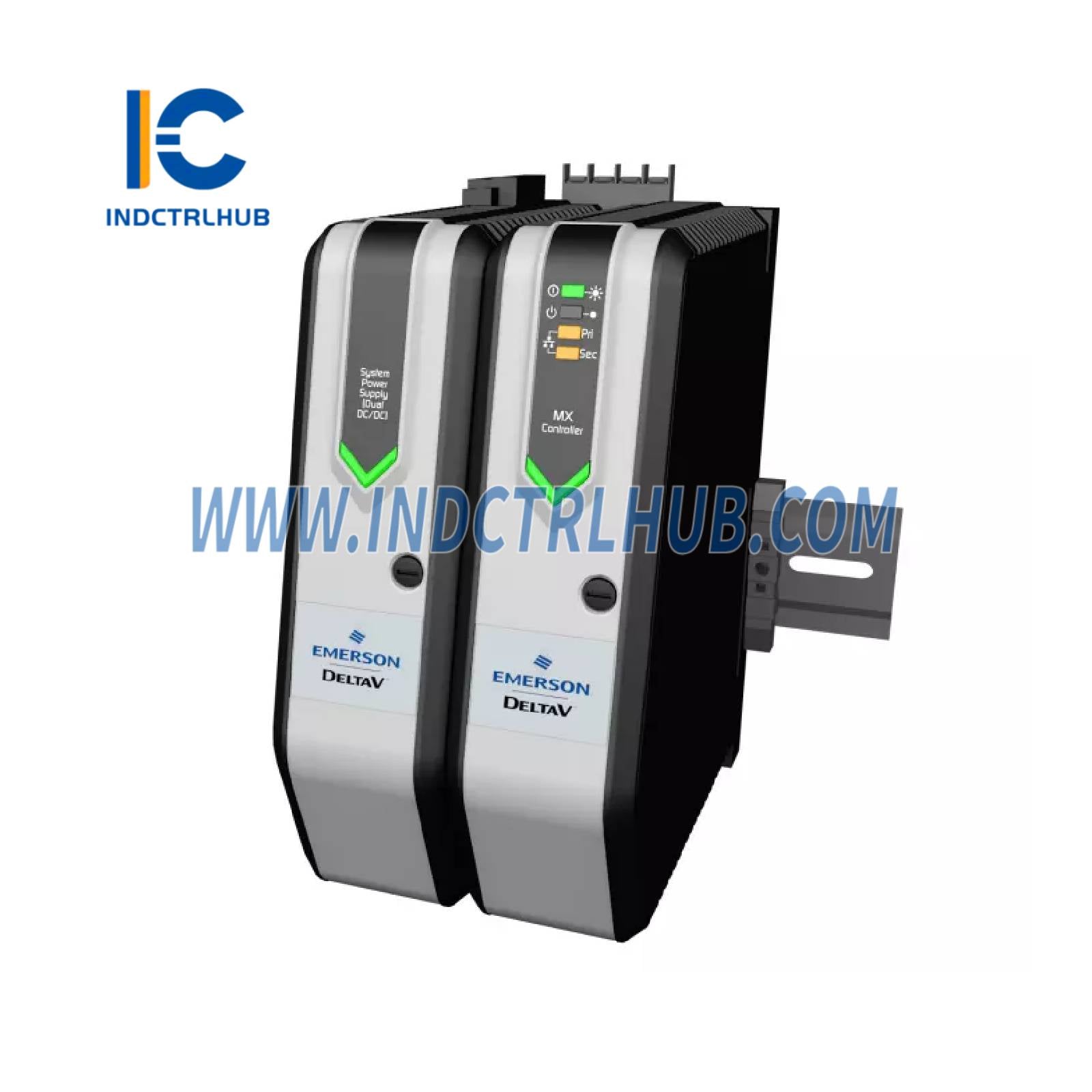

| Montáž | Na pravom slote 2-širokého nosiča napájania/riadiča |
| Typ inštalácie | Plug-and-play, modulárny rast systému |
| Odstránenie/Vloženie | Odkážte sa na inštalačné pokyny pre Zónu 2 (12P2046) alebo Triedu I Div 2 (12P1293) |
| Údržba | Žiadne časti opraviteľné používateľom; kalibrácia nie je potrebná |
Funkčné vlastnosti
| Funkcia |
|---|
| Dvojnásobná riadiaca kapacita, užívateľsky konfigurovateľná pamäť a počet DST oproti MD Plus ovládaču |
| Vysoký výkon pre náročné riadiace aplikácie vrátane ropného a plynárenského priemyslu, chemického spracovania a výroby energie |
| Škálovateľné pre malé až veľké riadiace systémy |
| Spoľahlivá prevádzka v náročných priemyselných prostrediach |
| Jednoduché použitie s rýchlou konfiguráciou |
| Podporuje riadenie jedného slučkového procesu pre procesné premenné |
| Univerzálny vstup/výstup pre analógové a digitálne signály |
| Bezproblémové komunikačné rozhranie so systémami DeltaV |
| Samoadresovanie a samolokalizácia bez dip prepínačov |
| Automatická detekcia I/O pre pripojené I/O rozhrania |
| Spravuje všetky riadiace aktivity, komunikáciu, časové značky, alarmy a trendy |
| Ochrana dát s automatickým ukladaním inštalačných a online zmien |
| Studený reštart bez manuálneho zásahu alebo sieťových zariadení |
| Podporuje DeltaV Batch, Neural a Model Predictive Control |
| Prenos dát HART pre vzdialenú správu zariadení |
| Škálovateľné od 50 do 1500 značiek zariadení (DST) |
| Podporuje 1:1 redundanciu pre zvýšenú spoľahlivosť |
| Podpora migrácie pre PROVOX a RS3 s až 750 reálnymi I/O signálmi |
Objednávacie informácie
| Popis | Číslo modelu | Číslo dielu |
|---|---|---|
| DeltaV MX ovládač | VE3007 | KJ2005X1-BA2 |
