Product Description
Prehľad produktu

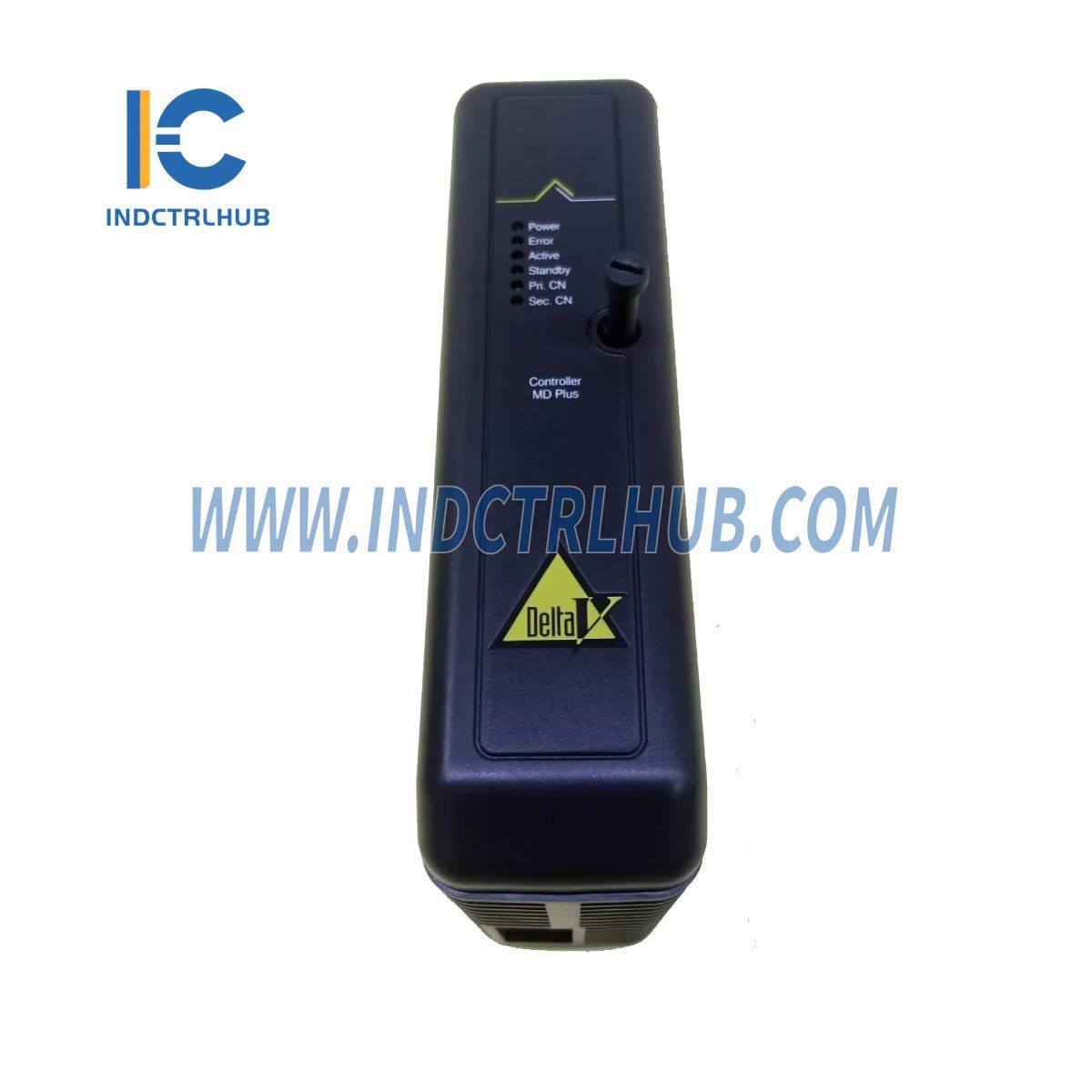

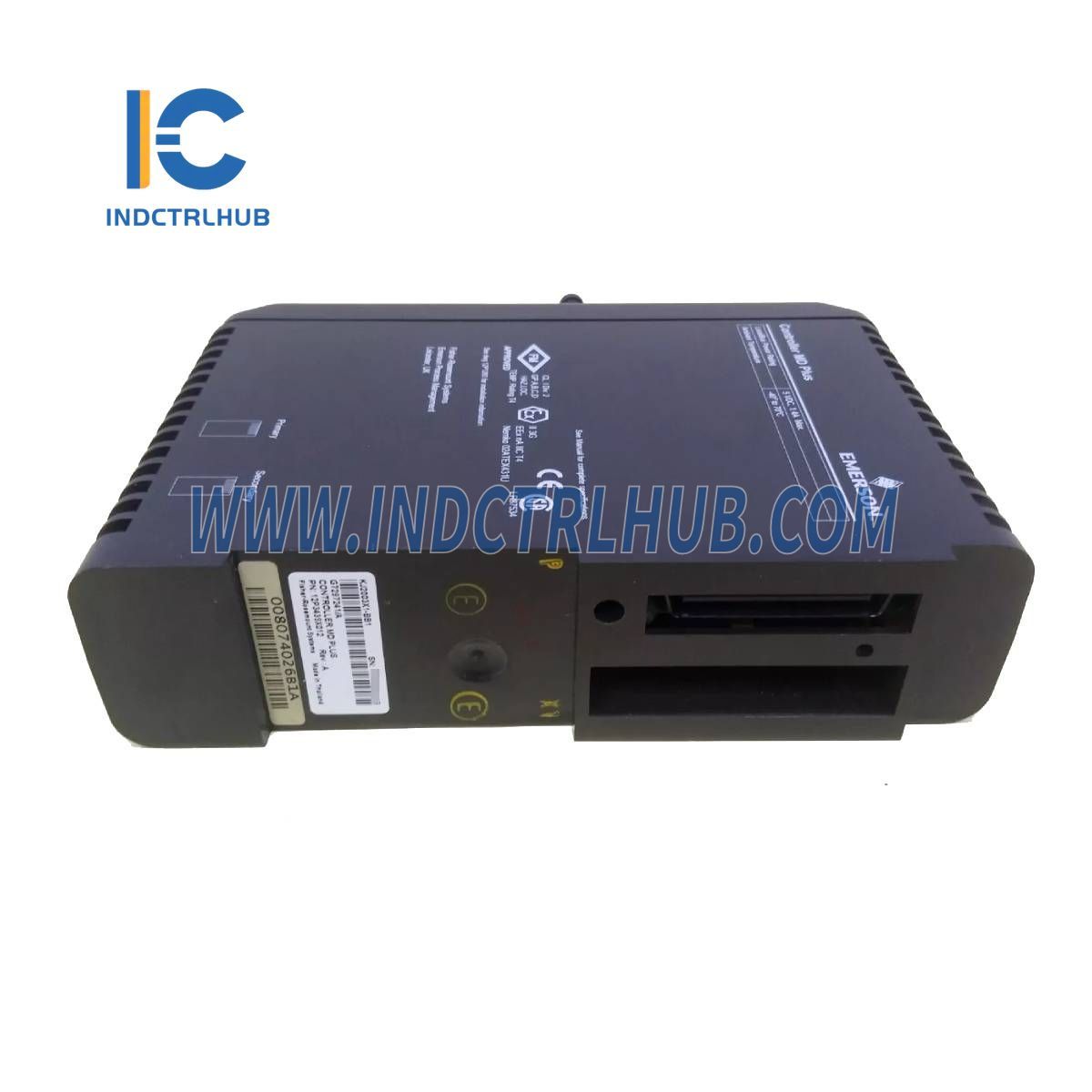

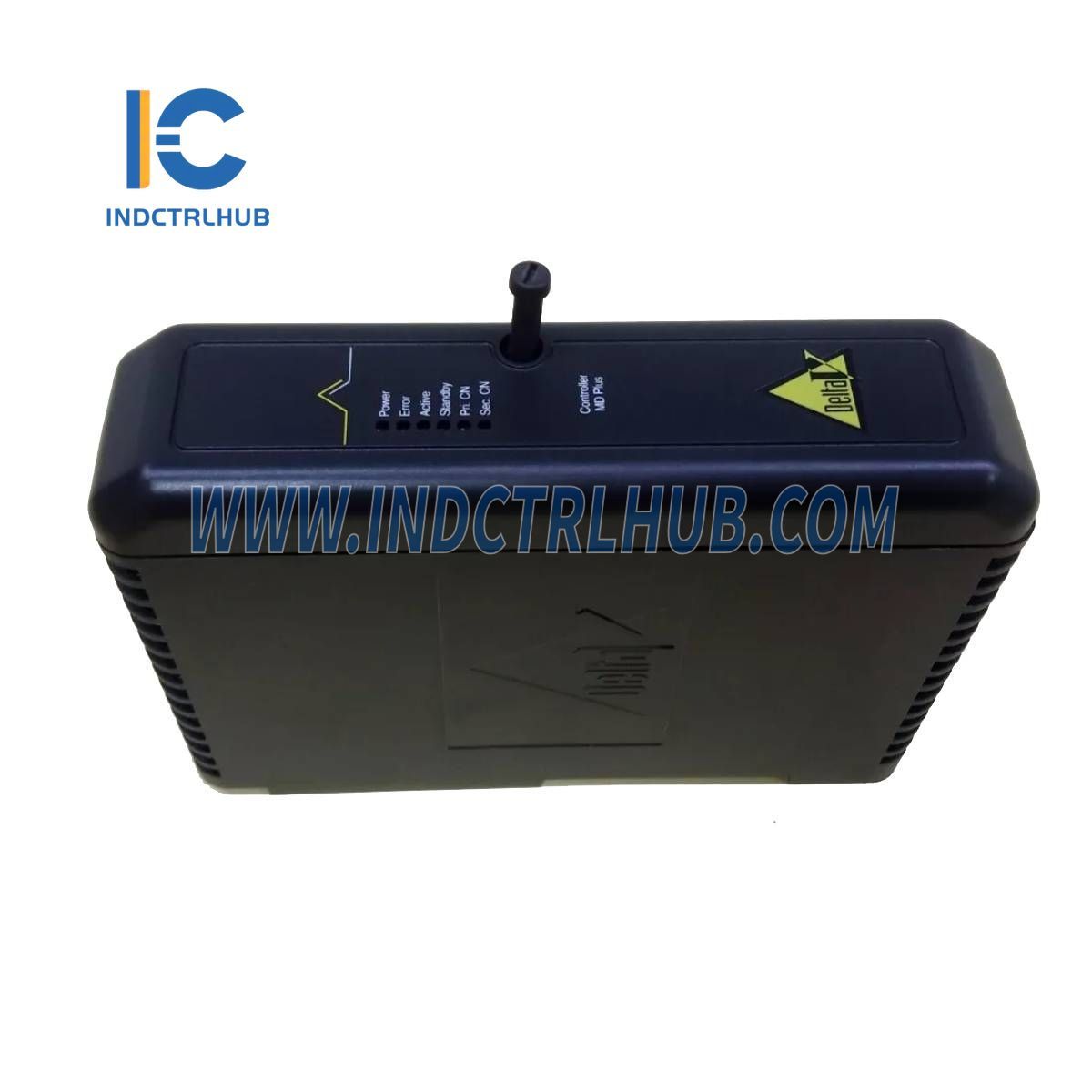

The Emerson VE3006 M-series MD Plus Controller je výkonný ovládač navrhnutý na komunikáciu a riadenie medzi poľnými zariadeniami a ďalšími uzlami v riadiacej sieti DeltaV™. Podporuje existujúce riadiace stratégie a systémové konfigurácie a zároveň ponúka rozšírenú pamäť pre veľké dávky a pamäťovo náročné aplikácie.
Technické špecifikácie
Napájanie a montáž
|
Špecifikácia |
Detaily |
|---|---|
|
Požiadavka na napájanie |
Napájané systémovým zdrojom cez nosič napájania/ovládača |
|
Ochrana poistkou |
3,0 A, poistky nie sú vymeniteľné |
|
Výkonové straty |
Typicky 5,0 W, maximálne 7,0 W |
|
Montáž |
Pravý slot nosiča napájania/ovládača |
|
Užívateľská pamäť |
48 MB |
Riadiaca sieť a indikátory
|
Špecifikácia |
Detaily |
|---|---|
|
Primárna riadiaca sieť |
8-pinový RJ-45 konektor |
|
Redundantná riadiaca sieť |
8-pinový RJ-45 konektor |
|
LED indikátory |
|
|
Zelená – Napájanie |
Privedené jednosmerné napájanie |
|
Červená – Chyba |
Indikuje chybový stav |
|
Zelená – Aktívna |
Riadiaca jednotka pracuje ako primárna |
|
Zelená – Pohotovosť |
Riadiaca jednotka pracuje ako záloha (vyhradené pre budúce použitie) |
|
Žlté blikanie – Pri. CN |
Platná komunikácia primárnej riadiacej siete |
|
Žlté blikanie – Sek. CN |
Platná komunikácia sekundárnej riadiacej siete |
|
Všetko okrem blikajúceho napájania |
Vizuálna identifikácia cez príkaz ping v používateľskom rozhraní |
|
Striedavé blikanie (párne/nepárne) |
Prebieha aktualizácia firmvéru |
Environmentálne limity
|
Špecifikácia |
Detaily |
|---|---|
|
Prevádzková teplota |
-40 °C až 70 °C (-40 °F až 158 °F) |
|
Teplota skladovania |
-40 °C až 85 °C (-40 °F až 185 °F) |
|
Relatívna vlhkosť |
5 % až 95 %, bez kondenzácie |
|
Vzdušné kontaminanty |
ISA-S71.04-1985 trieda G3 (konformný náter) |
|
Náraz (normálna prevádzka) |
10 g ½-sínusová vlna po dobu 11 ms |
|
Vibrácie (prevádzkový limit) |
1 mm vrchol-vrchol (5 Hz - 16 Hz), 0,5 g (16 Hz - 150 Hz) |
|
Hodnotenie pre nebezpečné prostredie |
ATEX EEx nA IIC T4, trieda 1 divízia 2 skupiny A, B, C, D, T4 |
Informácie o objednávke
|
Popis |
Číslo modelu |
|---|---|
|
MD-PLUS riadiaca jednotka |
VE3006 |
Kľúčové vlastnosti
• Pokročilá komunikácia a riadenie pre bezproblémovú integráciu do systémov DeltaV™.
• Rozšírená kapacita pamäte s 48 MB užívateľskej pamäte pre zložité aplikácie.
• Duálna sieťová konektivita pre riadenie s primárnym a redundantným 8-pinový RJ-45 konektory.
• LED indikátory stavu pre napájanie, chyby, primárnu/záložnú kontrolu a sieťovú komunikáciu.
• Robustný dizajn vhodný do náročných prostredí s odolnosťou proti vzdušným kontaminantom ISA G3 .
