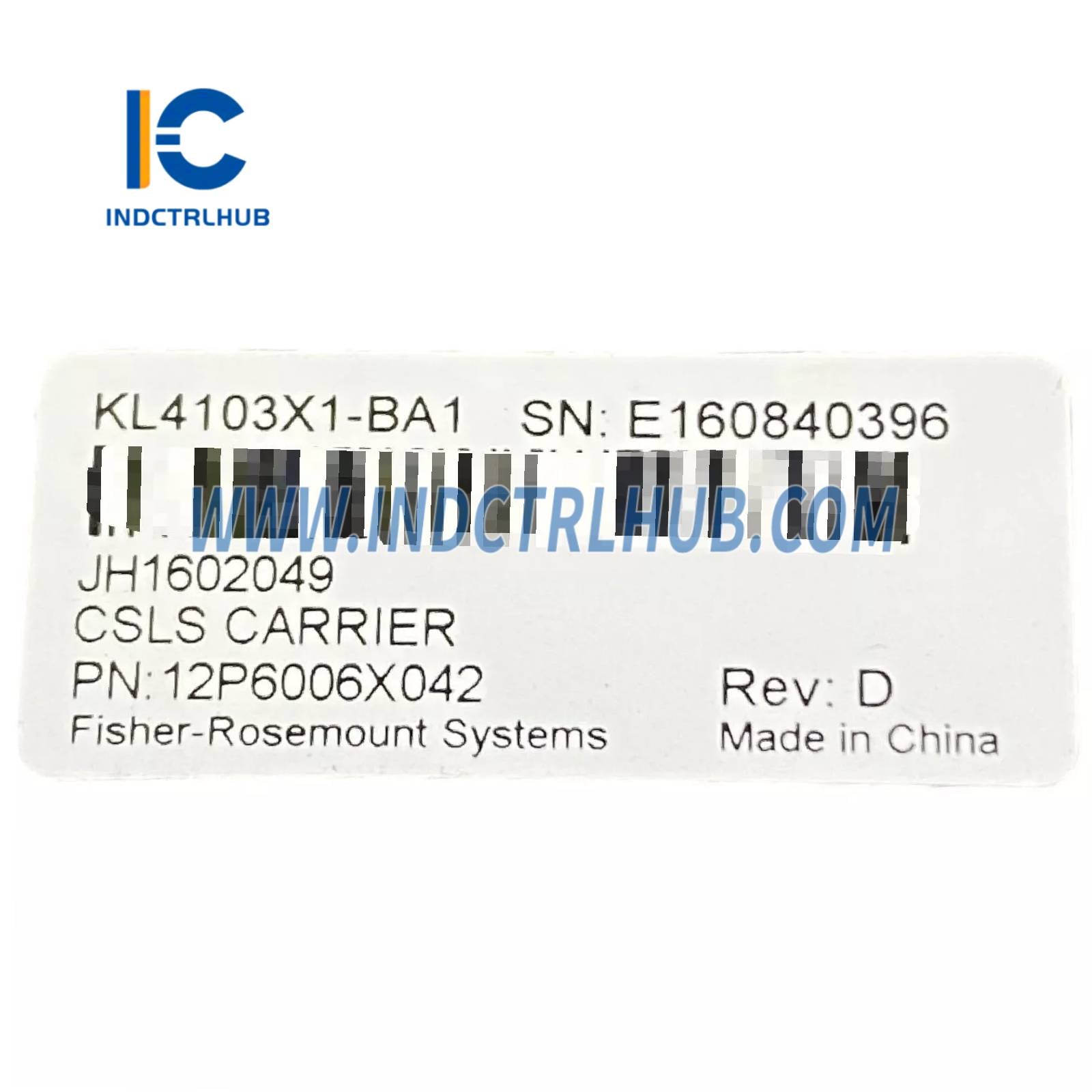

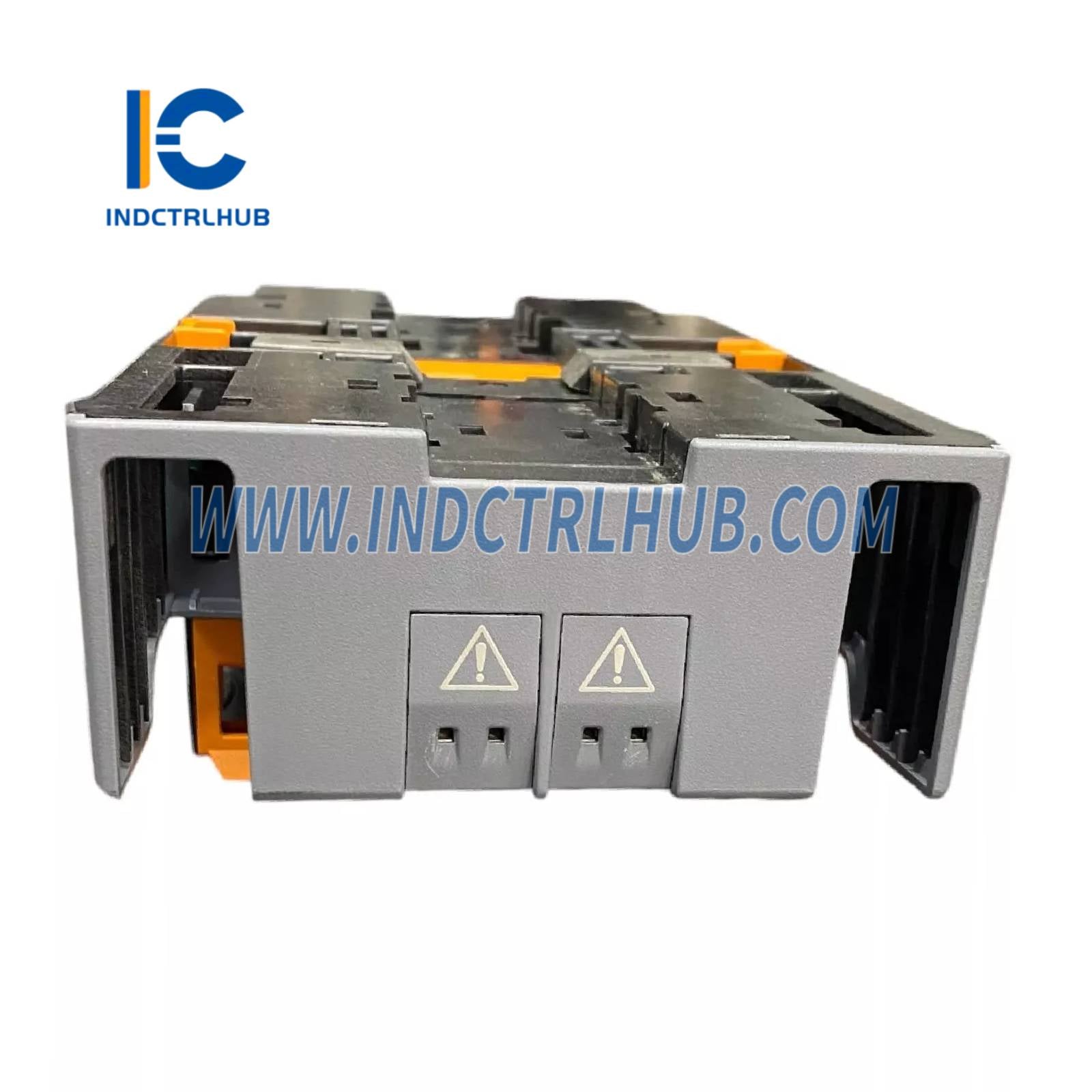

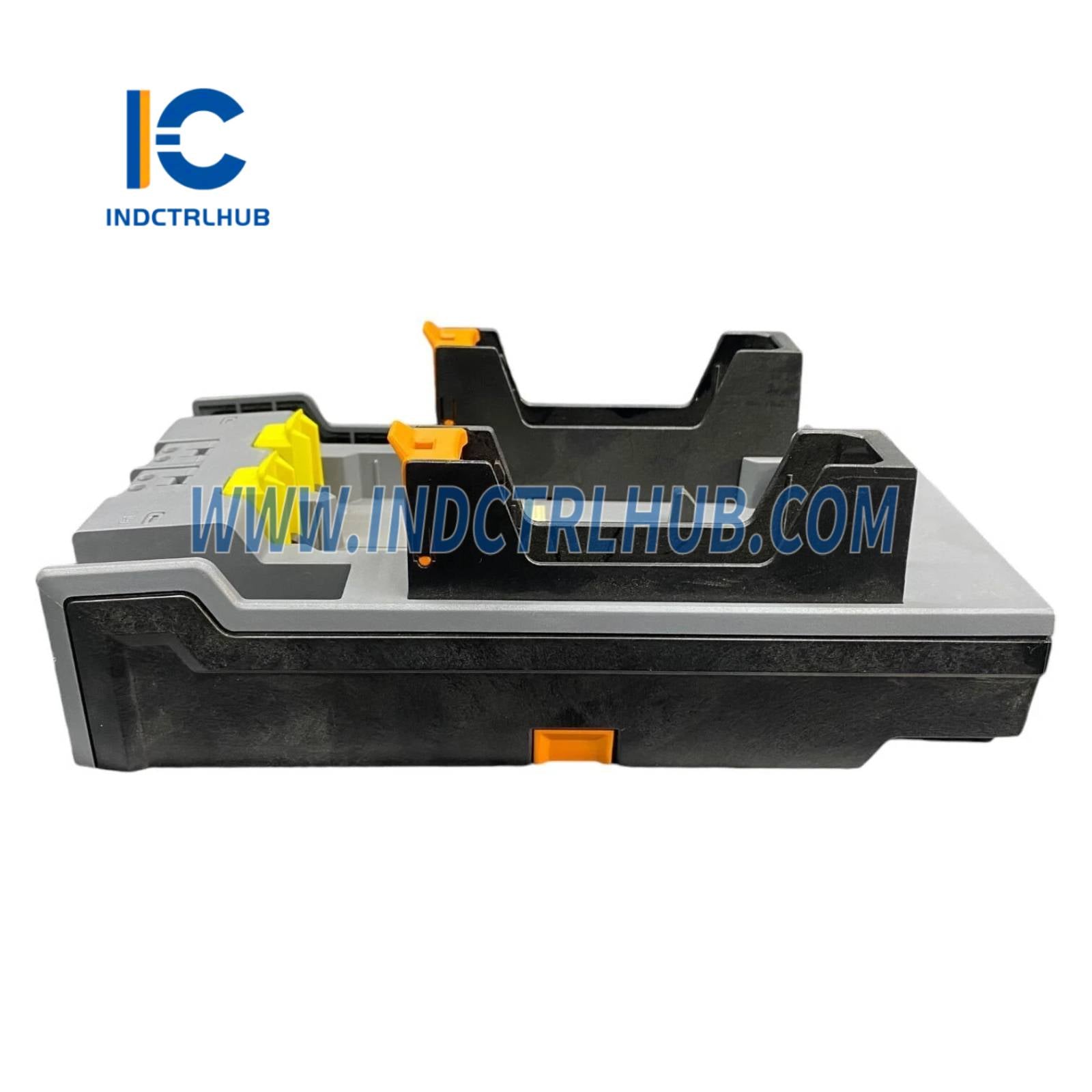

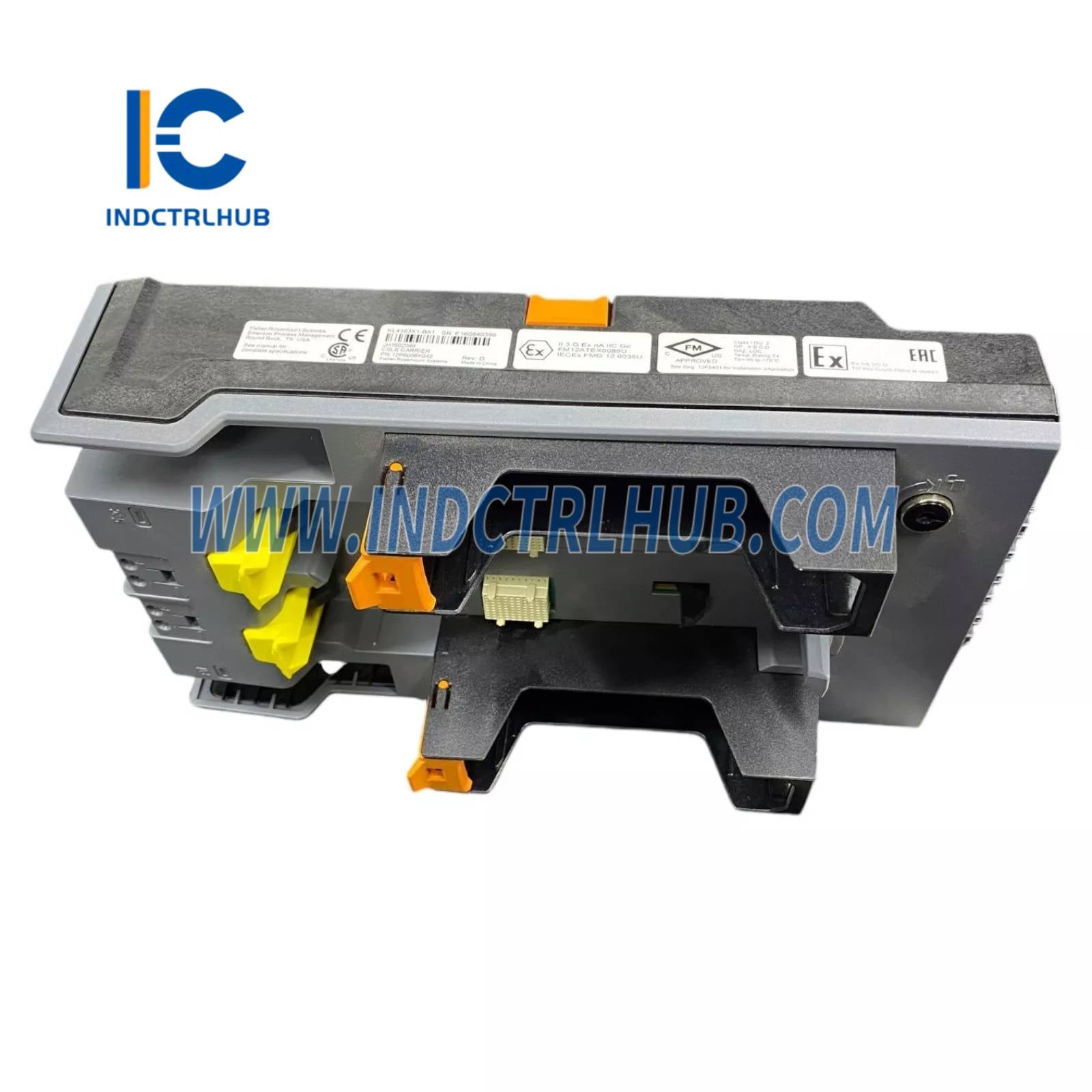

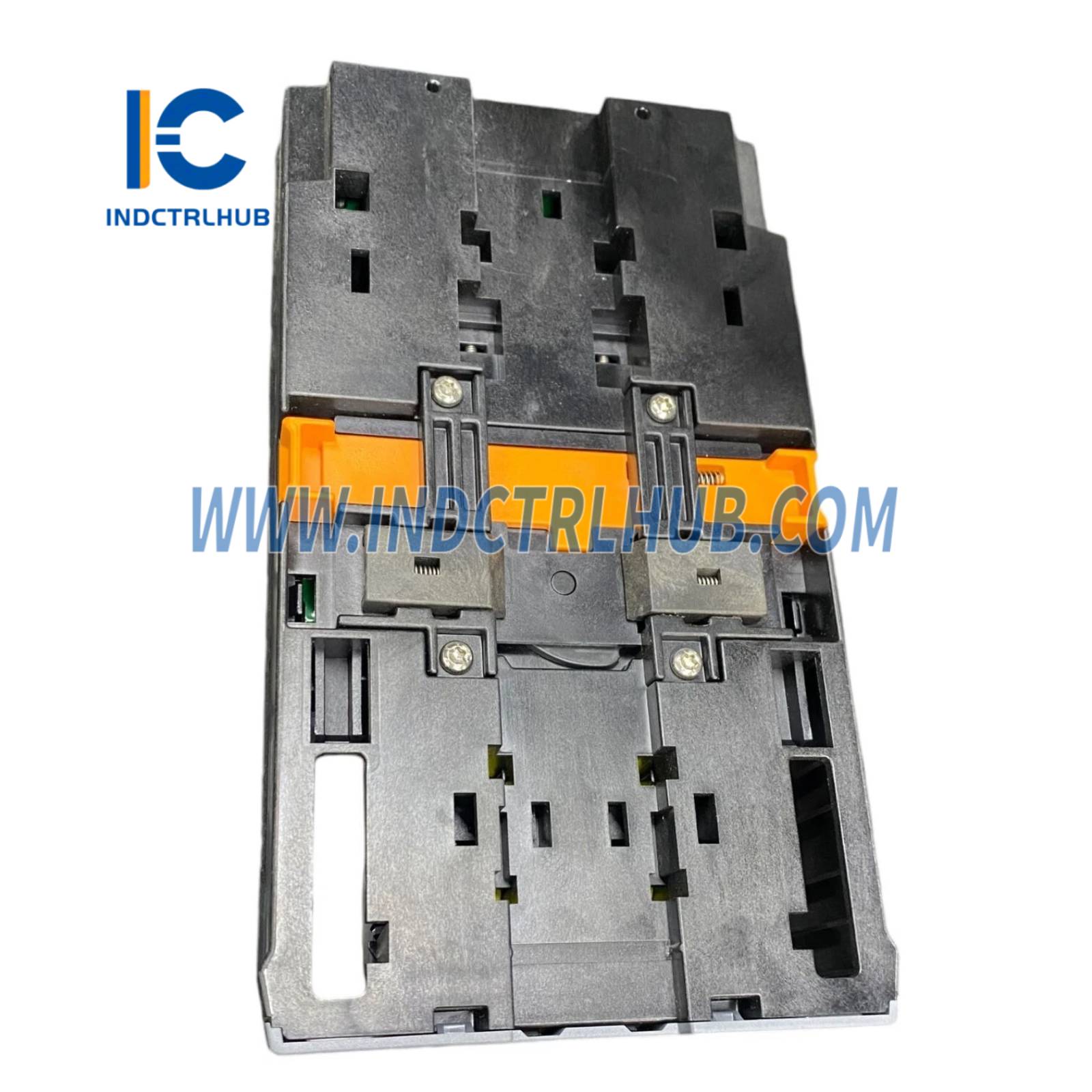

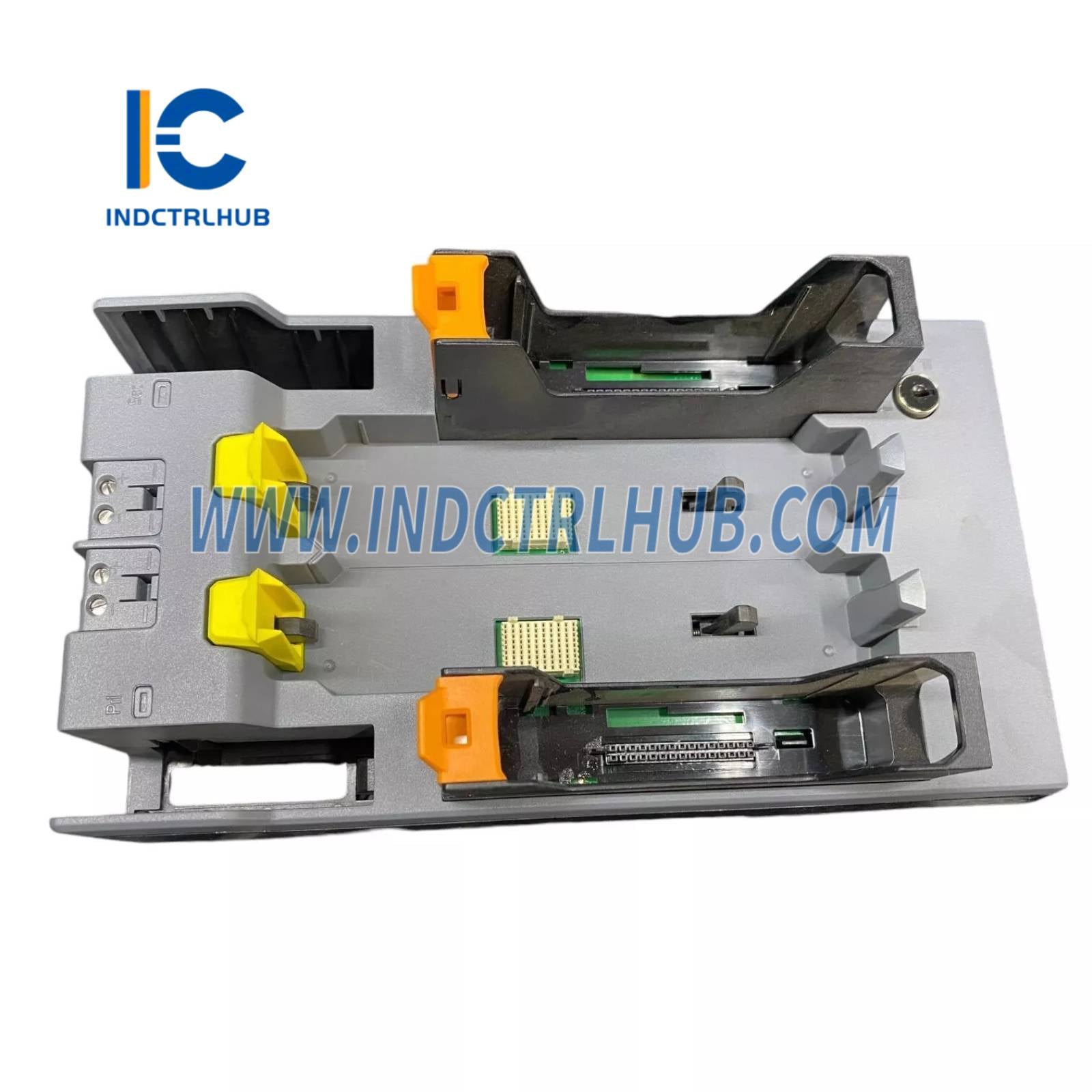

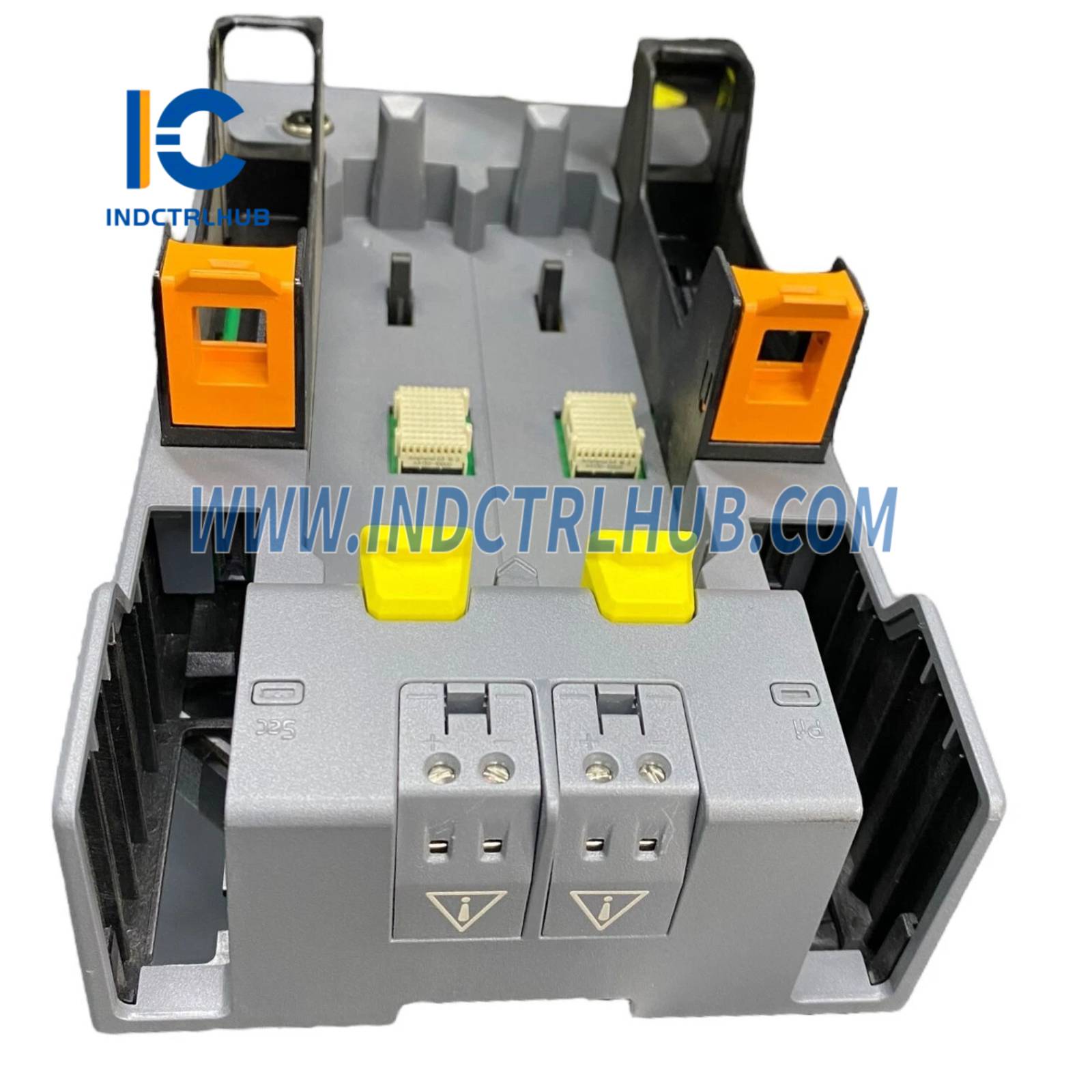

Prehľad produktu
| Parameter | Detaily |
|---|---|
| Názov produktu | CSLS CHARM |
| Číslo modelu | SS3001 |
| Kategória | Vnútorné bezpečné (IS) CHARM-y |
| Funkcia | Poskytuje funkciu logického riešiča pre bezpečnostné inštrumentačné systémy (SIS) |
| Kompatibilita systému | DeltaV SIS s elektronickým Marshallingom (v11.3.1 alebo novšia verzia) |
| Svorkovnicový blok | IS svorkovnica (svetlomodrá, 4 svorky) |
Hardvérové a elektrické špecifikácie
| Špecifikácia | Hodnota |
|---|---|
| Funkcionalita | Vykonáva bezpečnostnú logiku pre SIS, rozhranie s poľnými zariadeniami |
| CHARM Požiadavka na napájanie | 30 mA max pri 24 V DC ± 10 % (odhadované podľa typického rozsahu napájania IS CHARM) |
| CHARM Odvod tepla | 0,5 W (odhadované podľa typického odvodu tepla IS CHARM) |
| Izolácia | Galvanicky izolované podľa EN 60079-11; špičková hodnota napätia 375 V DC |
Environmentálne špecifikácie
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -40 až 70 °C (alebo -40 až 60 °C pre skrine bez ventilátora) |
| Skladovacia teplota | -40 až 85°C |
| Relatívna vlhkosť | 5 až 95 %, nekondenzujúce |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 Trieda G3, konformný náter |
| Náraz | 10 g polovičná sínusová vlna po dobu 11 ms |
| Vibrácie | 1 mm od vrcholu k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz |
Funkčné vlastnosti
| Funkcia |
|---|
| Vykonáva bezpečnostnú logiku pre aplikácie DeltaV SIS |
| Podporuje integráciu s IS CHARM Baseplate pre použitie v nebezpečných oblastiach |
| LED indikátory: |
| - Napájanie/Integrita (dvojfarebná): Zelená pevná (normálny stav), Zelená bliká (čaká na konfiguráciu), Červená bliká (porucha zapojenia), Červená pevná (vnútorná porucha) |
| Galvanická izolácia na kanál pre aplikácie s vnútornou bezpečnosťou |
| Pôsobí ako zariadenie na ochranu obvodu a odpojenie poľného zapojenia |
| Ochrana proti prepätiu podľa priemyselných štandardov EMC |
| Môže byť čiastočne vysunutý do zablokovanej polohy pre údržbu v teréne |
Certifikáty
| Štandard | Detaily |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, AEx ec [ia Ga] IIC T4 Gc; Poľné obvody: Trieda I, II, III, Div 1, Skupina A-G, T4 |
| CSA (Kanada) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, Ex ec [ia Ga] IIC T4 Gc; Poľné obvody: Trieda I, II, III, Div 1, Skupina A-G, T4 |
| ATEX | II 3(1) G Ex ec [ia Ga] IIC T4 Gc; II 3 G (1D) Ex ec [ia IIIC Da] IIC Gc |
| IEC-Ex | II 3(1) G Ex ec [ia Ga] IIC T4 Gc; II 3 G (1D) Ex ec [ia IIIC Da] IIC Gc |
| Námorné | DNV námorný certifikát; IACS E10 |
| Achilles | CIOC: úroveň 1 (v13.3.1); CIOC2: úroveň 2 (v14.3) |
Fyzické & inštalácia
| Parameter | Detaily |
|---|---|
| Typ inštalácie | Namontované na IS CHARM základnej doske (DIN lišta) |
| Zapojenie | 4 skrutkové svorky s klietkou, 0,32–2,5 mm² (22–14 AWG), dĺžka odizolovania 7–9 mm (IS svorkovnica) |
| Maximálny prúd | 45 mA pri max 28 V DC |
| Farba svorkovnice | Svetlomodrá (vnútorná bezpečnosť) |
| Kľúčovanie | Zaisťovacie kolíky sa automaticky nastavia pri prvom vložení CHARM; môžu byť manuálne resetované na zmenu typu CHARM |
| Vyberanie/Vkladanie | Môže byť čiastočne vysunutý do zablokovanej polohy pre údržbu v teréne; úplné odstránenie vyžaduje ne-nebezpečnú oblasť alebo odpojený systém |
| Údržba | Žiadne časti opraviteľné používateľom; kalibrácia nie je potrebná |
Inštalácia v nebezpečnej oblasti
| Parameter | Detaily |
|---|---|
| Inštrukcie na inštaláciu | Odkaz na inštalačné pokyny ATEX/IECEx (12P6523); riadiace výkresy (12P6123) |
| Normy pre nebezpečné oblasti | Vhodné pre triedu I, divíziu 2, skupiny A, B, C, D, T4; trieda I, zóna 2, AEx/Ex ec [ia Ga] IIC T4 Gc; ATEX II 3(1) G Ex ec [ia Ga] IIC T4 Gc |
Objednávacie informácie
| Popis | Číslo modelu |
|---|---|
| CSLS CHARM | SS3001 |
| Montážna doska IS CHARMs so štandardnými svorkovnicami IS CHARM | SE4608T01 |
| Ochranný kryt IS CHARM (balenie po 12) | SE6104 |
