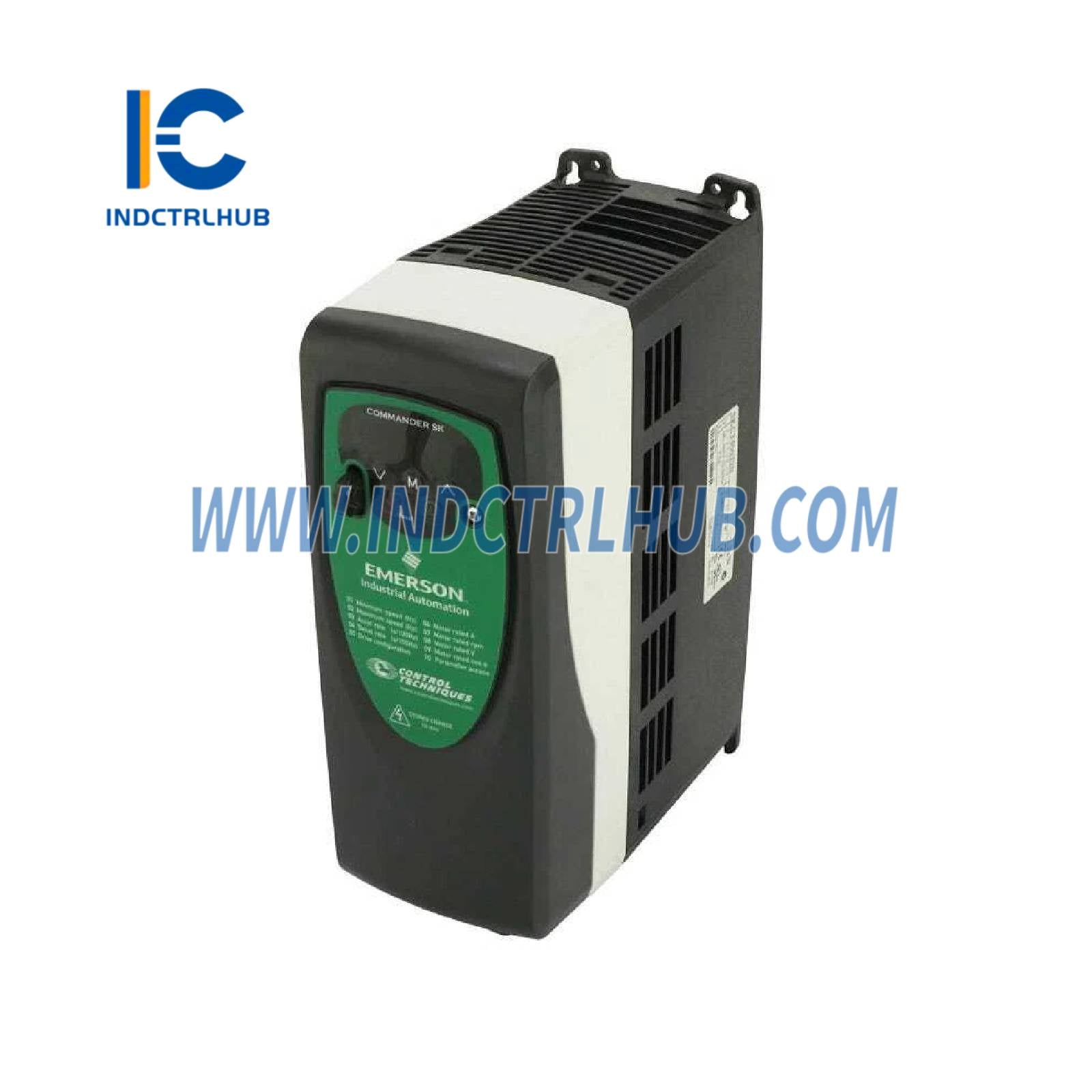

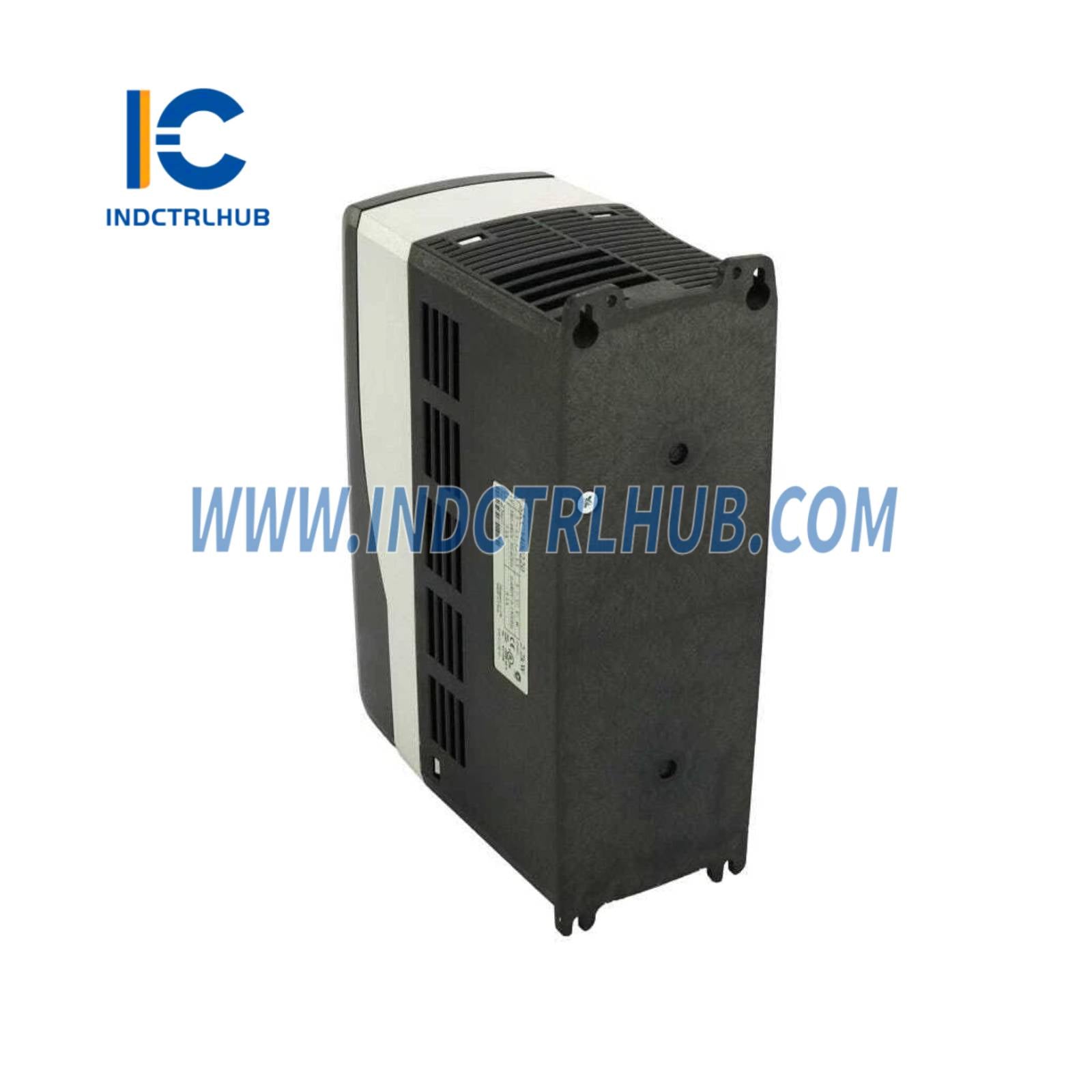

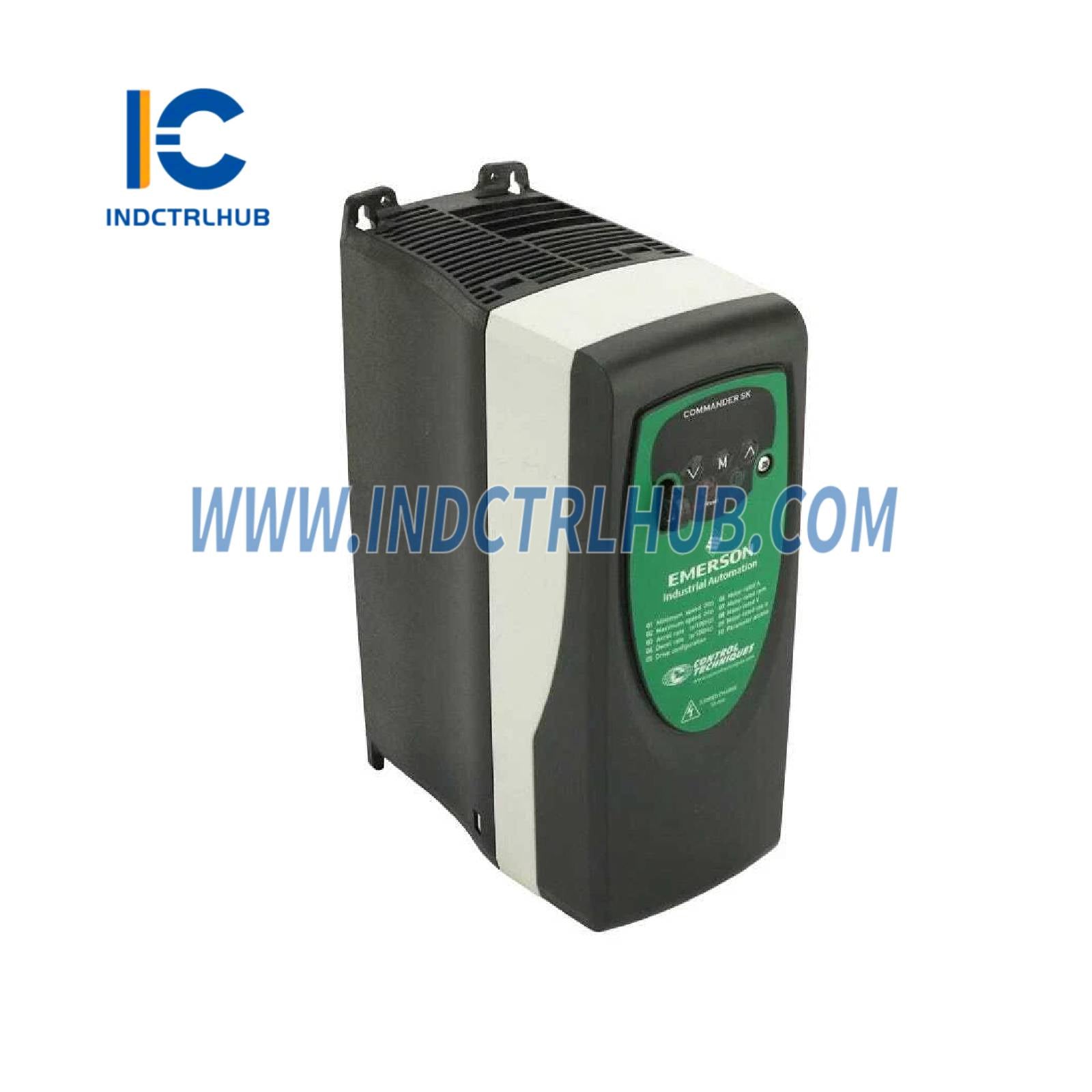

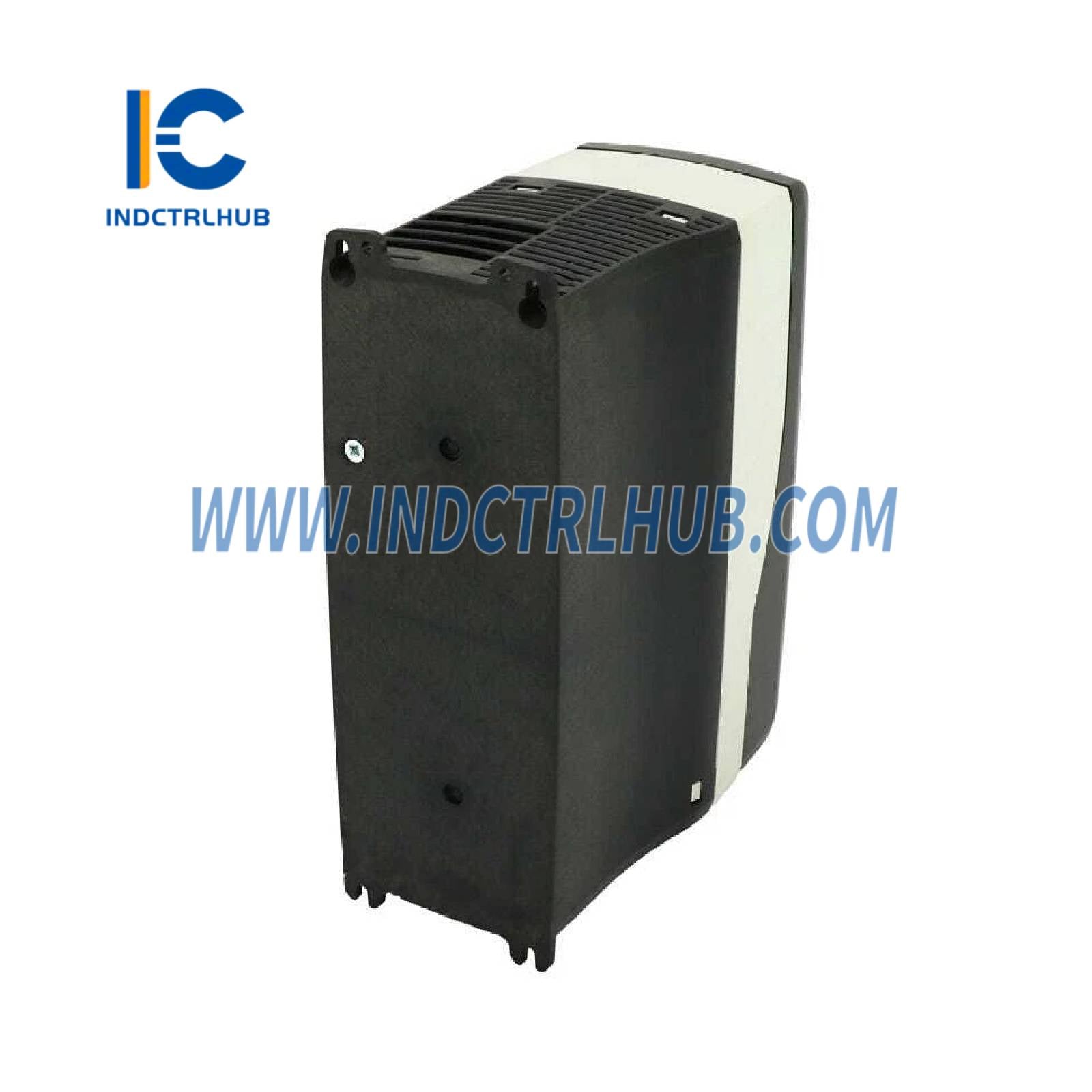

Emerson SKC3400220 Commander SK AC pohon
Prehľad produktu
- Emerson SKC3400220, značený pod Control Techniques (spoločnosť Nidec), je AC pohon série Commander SK navrhnutý na presnú reguláciu motorov v priemyselnej automatizácii. Tento meniteľný rýchlostný pohon (VSD) podporuje riadenie v otvorenej slučke pre trojfázové indukčné motory, čo ho robí vhodným pre aplikácie ako čerpadlá, ventilátory, dopravníky a miešače. Je to kompaktný, nástenný pohon široko používaný v odvetviach ako výroba, manipulácia s materiálom a procesná automatizácia.
Technické špecifikácie
- SKC3400220 má nasledujúce špecifikácie na základe dokumentácie od Emerson, Control Techniques a priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | SKC3400220 |
| Výrobca | Emerson (Control Techniques / Nidec) |
| Popis | Commander SK AC pohon, meniteľná rýchlosť |
| Séria | Commander SK, veľkosť C |

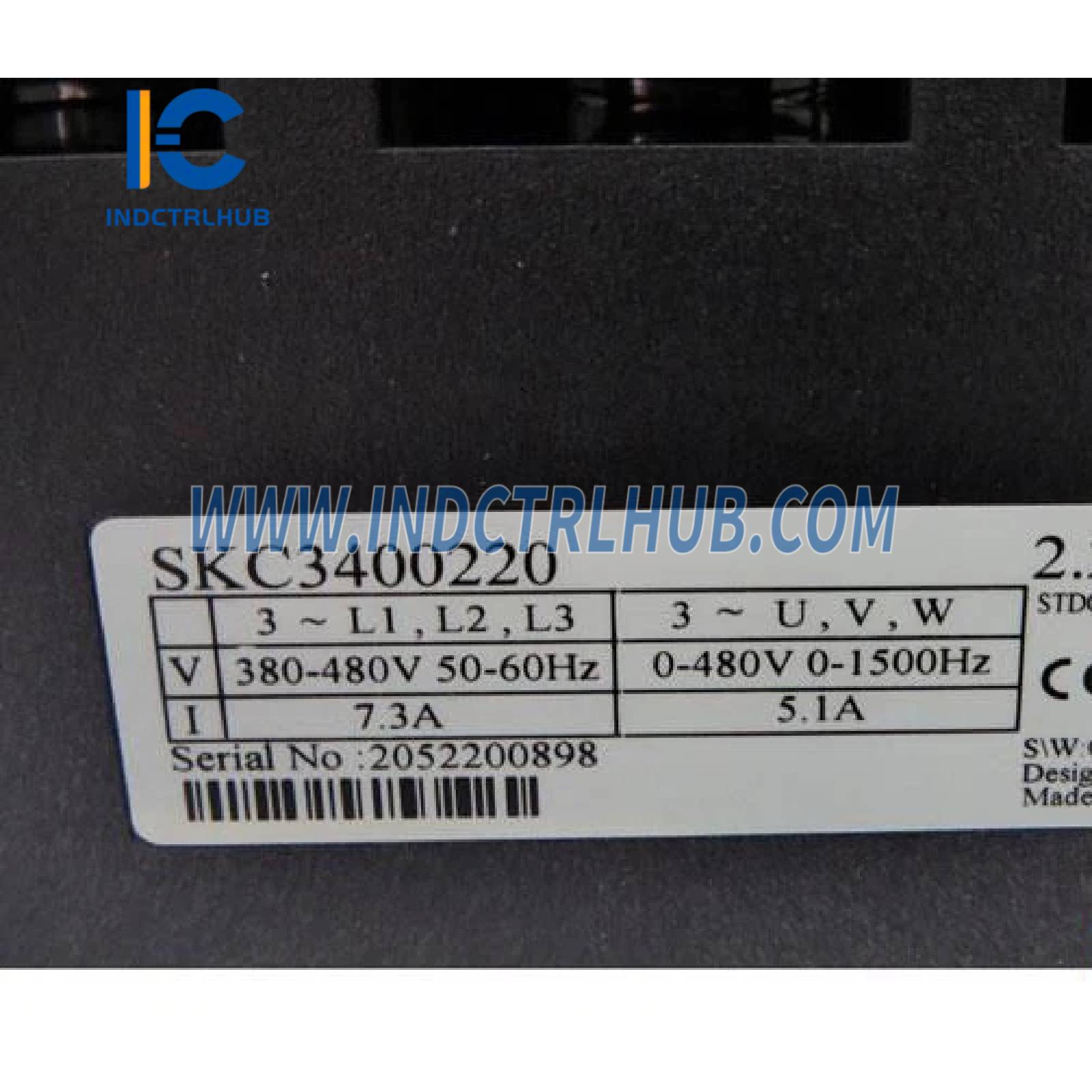

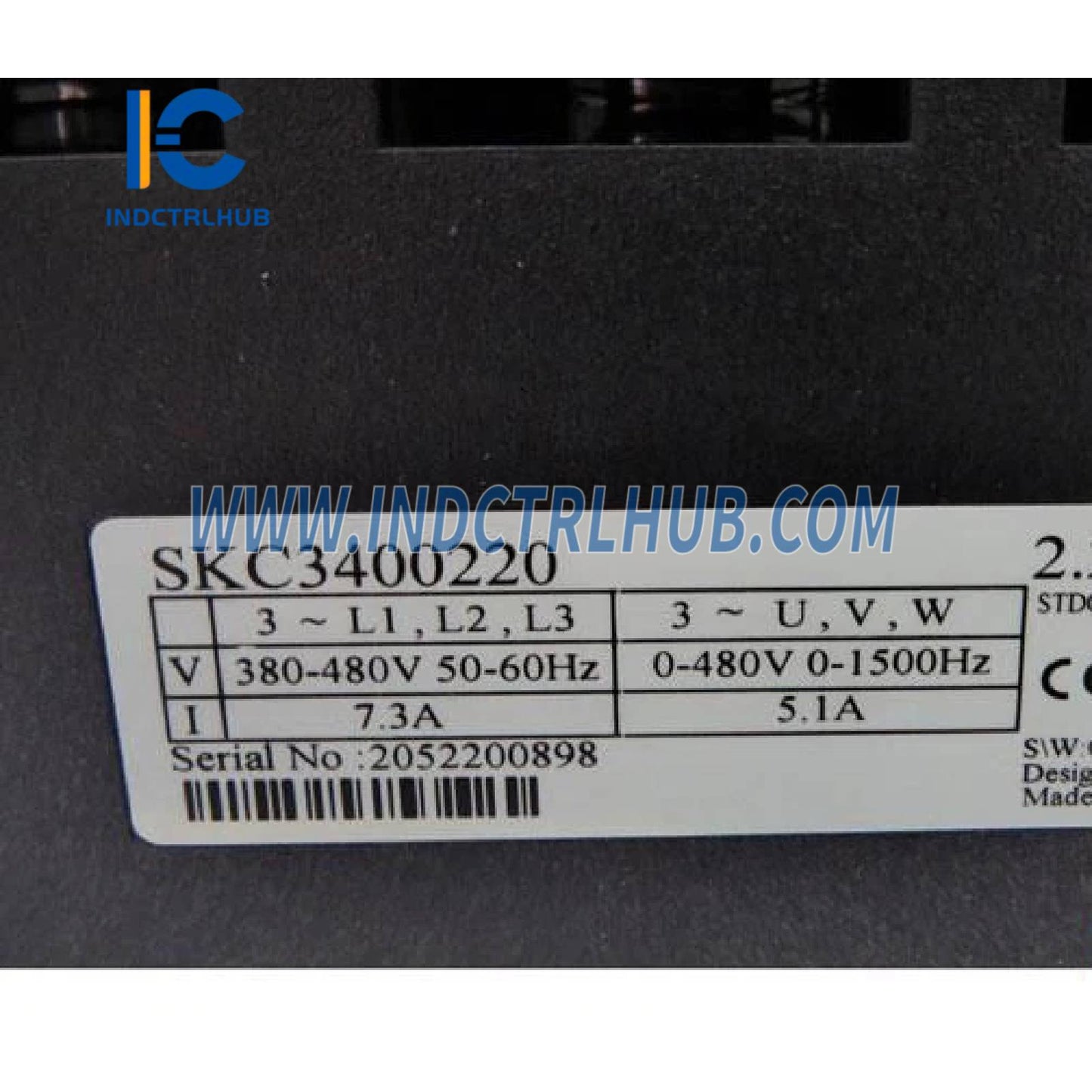

| Menovité vstupné napätie | 380–480 VAC (3-fázové) |
| Rozsah vstupného napätia | 342–528 VAC |
| Vstupná frekvencia | 48–62 Hz |
| Vstupný prúd | 7,3 A (typické) |
| Výstupný výkon | 2,2 kW (3 HP) |
| Výstupný prúd | 5,1 A (kontinuálne), 7,7 A (60 s preťaženie) |
| Výstupné napätie | 0–480 VAC |
| Výstupná frekvencia | 0–1500 Hz |
| Frekvencia prepínania | 3 kHz (predvolené, nastaviteľné až do 16 kHz) |
| Režim riadenia motora | Vektorové riadenie s otvorenou slučkou alebo V/Hz riadenie |
| Digitálne I/O | 4 digitálne vstupy, 1 digitálny výstup, 1 reléový výstup (2 A, 240 VAC) |
| Analógové I/O | 2 analógové vstupy (0–10 V, 4–20 mA), 1 analógový výstup (0–10 V, 4–20 mA) |
| Komunikácia | Modbus RTU / RS-485 (voliteľné polné zbernicové moduly: Profibus, DeviceNet) |
| Stupeň ochrany | IP20 |
| Prevádzková teplota | 0 °C až 40 °C (32 °F až 104 °F), zníženie výkonu nad 40 °C |
| Rozmery | Výška: 260 mm (10,2 in) Šírka: 115 mm (4,5 in) Hĺbka: 175 mm (6,9 in) |
| Hmotnosť | Približne 2,1 kg (4,6 lb) |
| Montáž | Nástenná montáž (voliteľne na DIN lištu) |
Ďalšie podrobnosti
- SKC3400220 obsahuje nasledujúce doplňujúce informácie na základe dokumentácie od Emerson, Control Techniques, Radwell a ďalších zdrojov z priemyslu:
- Funkcia: Riadi rýchlosť a krútiaci moment trojfázových indukčných motorov pre aplikácie ako čerpadlá, ventilátory a dopravníky; podporuje energeticky efektívnu prevádzku s otvorenou slučkou vektorového alebo V/Hz riadenia; zahŕňa schopnosť dynamického brzdného rezistora pre rýchle spomalenie.
