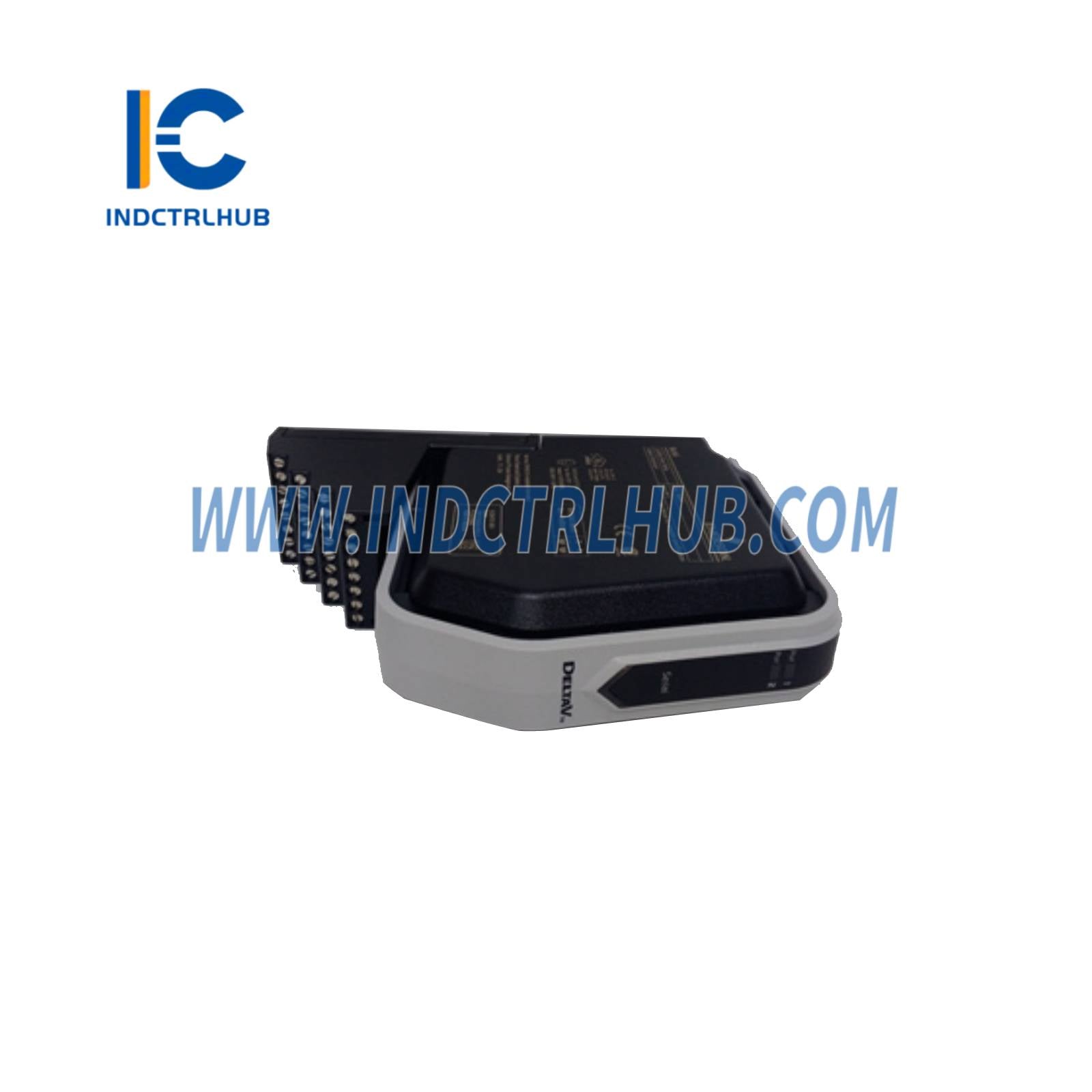

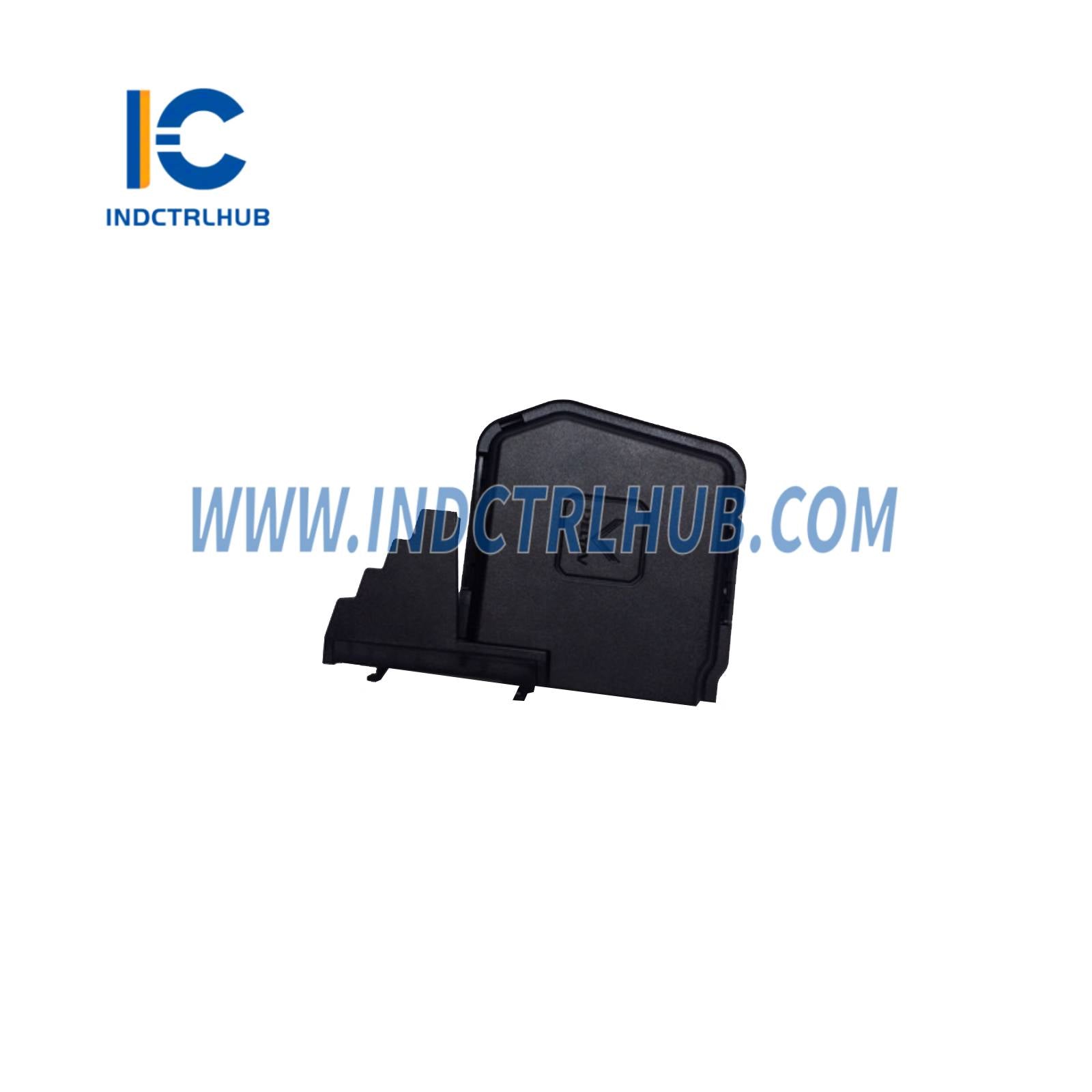

Emerson SE6501T01 CHARM I/O nosič s medeným Ethernetom
Prehľad produktu
- Emerson SE6501T01, tiež označovaný ako KL2103X1-BA1 s číslom dielu 12P6576X012, je CHARM I/O nosič navrhnutý pre distribuovaný riadiaci systém DeltaV (DCS) so S-series Electronic Marshalling. Tento nosič poskytuje montážnu a konektívnu platformu pre redundantnú CHARM I/O kartu (CIOC2, napr. SE6504) a podporuje medenú Ethernet komunikáciu pre vysokorýchlostný prenos dát. Je široko používaný v odvetviach ako ropa a plyn, chemický priemysel a výroba energie, ponúkajúc spoľahlivú integráciu a zjednodušené zapojenie pre procesnú kontrolu a bezpečnostne kritické aplikácie.
Technické špecifikácie
- SE6501T01 (KL2103X1-BA1, 12P6576X012) má nasledujúce špecifikácie na základe dokumentácie od Emerson a priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | SE6501T01 (KL2103X1-BA1, 12P6576X012) |
| Výrobca | Emerson |
| Popis | CHARM I/O nosič s medeným Ethernetom |
| Séria | DeltaV S-series |
| Podporované komponenty | Redundantná CHARM I/O karta (CIOC2, napr. SE6504) |
| Napájanie | 24 VDC, redundantný vstup napájania |
| Spotreba energie | Približne 2 W (bez CIOC2 a CHARM modulov) |
| Komunikácia | Redundantný medený Ethernet (10/100 Mbps, RJ45) |
| Typ pripojenia | RJ45 Ethernet porty, skrutkové svorky pre napájanie |
| Prevádzková teplota | -40 °C až 70 °C (-40 °F až 158 °F) |
| Rozsah vlhkosti | 5 % až 95 % RH (nekondenzujúce) |
| Rozmery | Približne 300 mm x 130 mm x 50 mm |
| Hmotnosť | Približne 0,4 kg |
| Montáž | DIN lišta (35 mm) |
Ďalšie podrobnosti
- SE6501T01 obsahuje nasledujúce doplnkové informácie na základe dokumentácie od Emerson a priemyselných zdrojov:
- Funkcia: Poskytuje montážnu platformu pre redundantné moduly CIOC2 (napr. SE6504); distribuuje napájanie a komunikáciu do CIOC2 a pripojených základní CHARM (napr. SS3001); podporuje medené Ethernetové pripojenie pre vysokorýchlostnú, redundantnú komunikáciu s riadičmi DeltaV, umožňujúc Electronic Marshalling na zjednodušenie zapojenia a elimináciu tradičných rozvádzačov marshalling.
- Kompatibilita: Kompatibilné s DeltaV S-series CIOC2 (napr. SE6504 KL2101X1-BB1) a základňami CHARM (napr. SS3001 KL4103X1-BA1); podporuje systémy DeltaV verzie 11 alebo novšie; integruje sa s DeltaV SIS pre bezpečnostné aplikácie a štandardnú procesnú kontrolu; vyžaduje Ethernetové káble kategórie 5e alebo lepšie pre komunikáciu.
