Product Description
Prehľad produktu
| Parameter | Detaily |
|---|---|

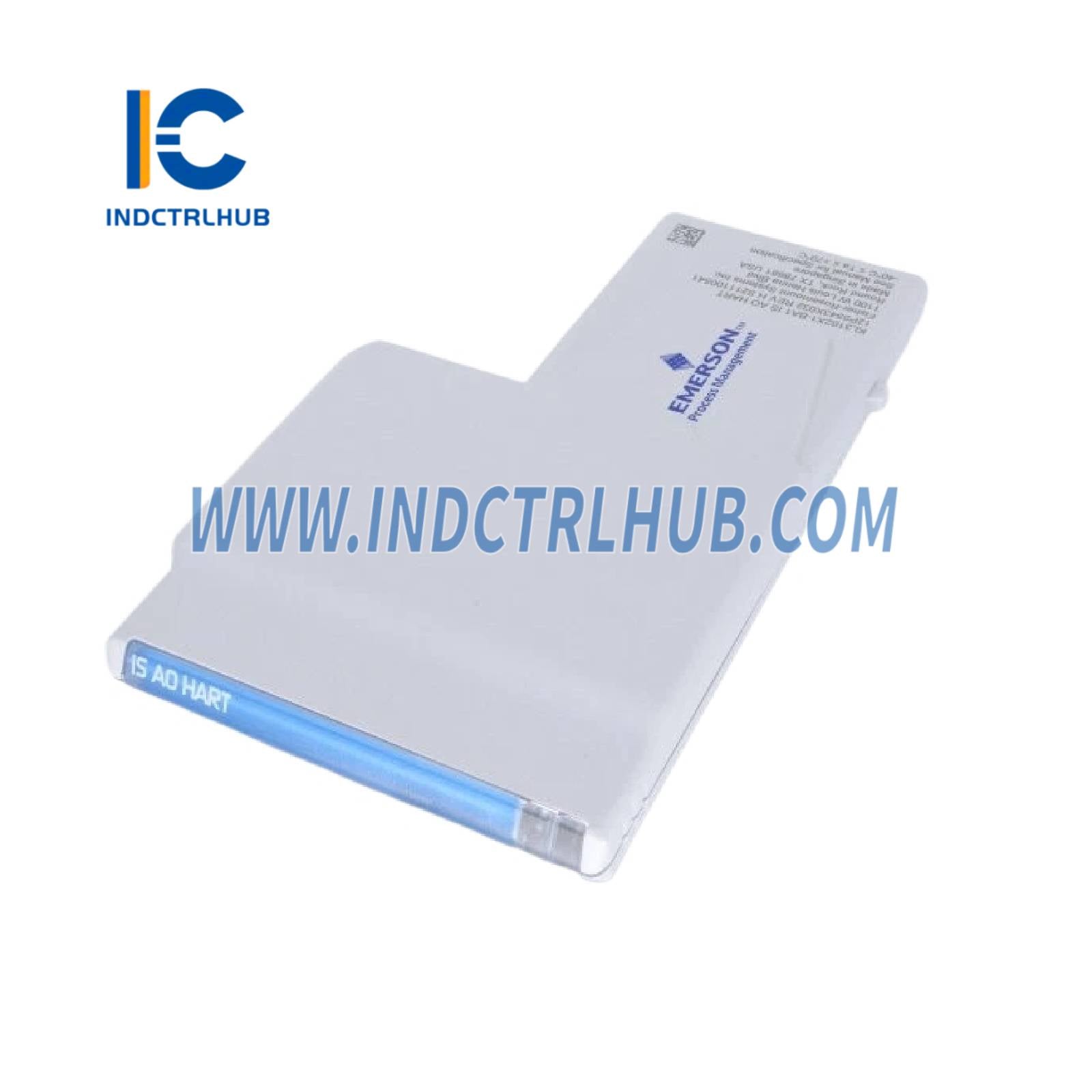

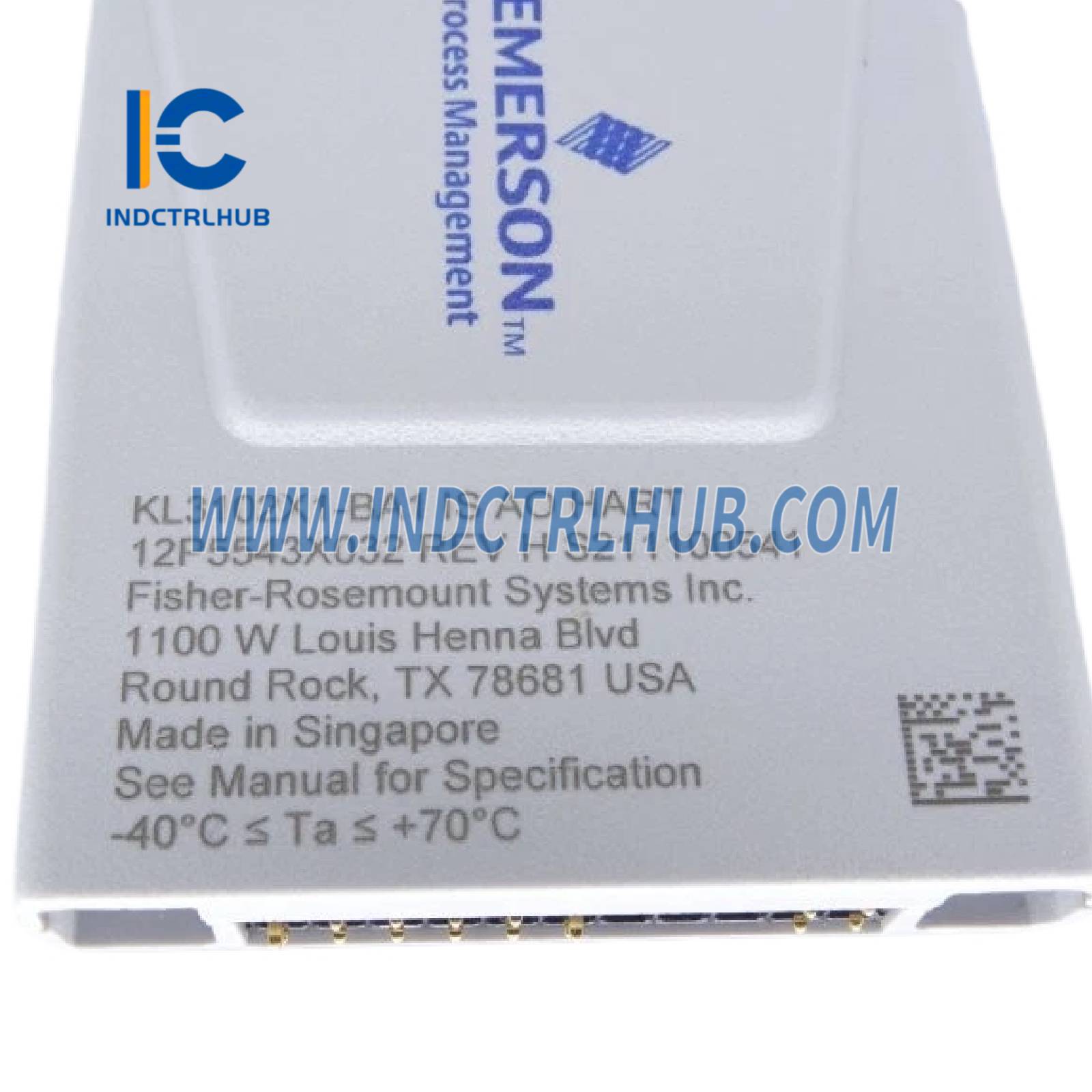

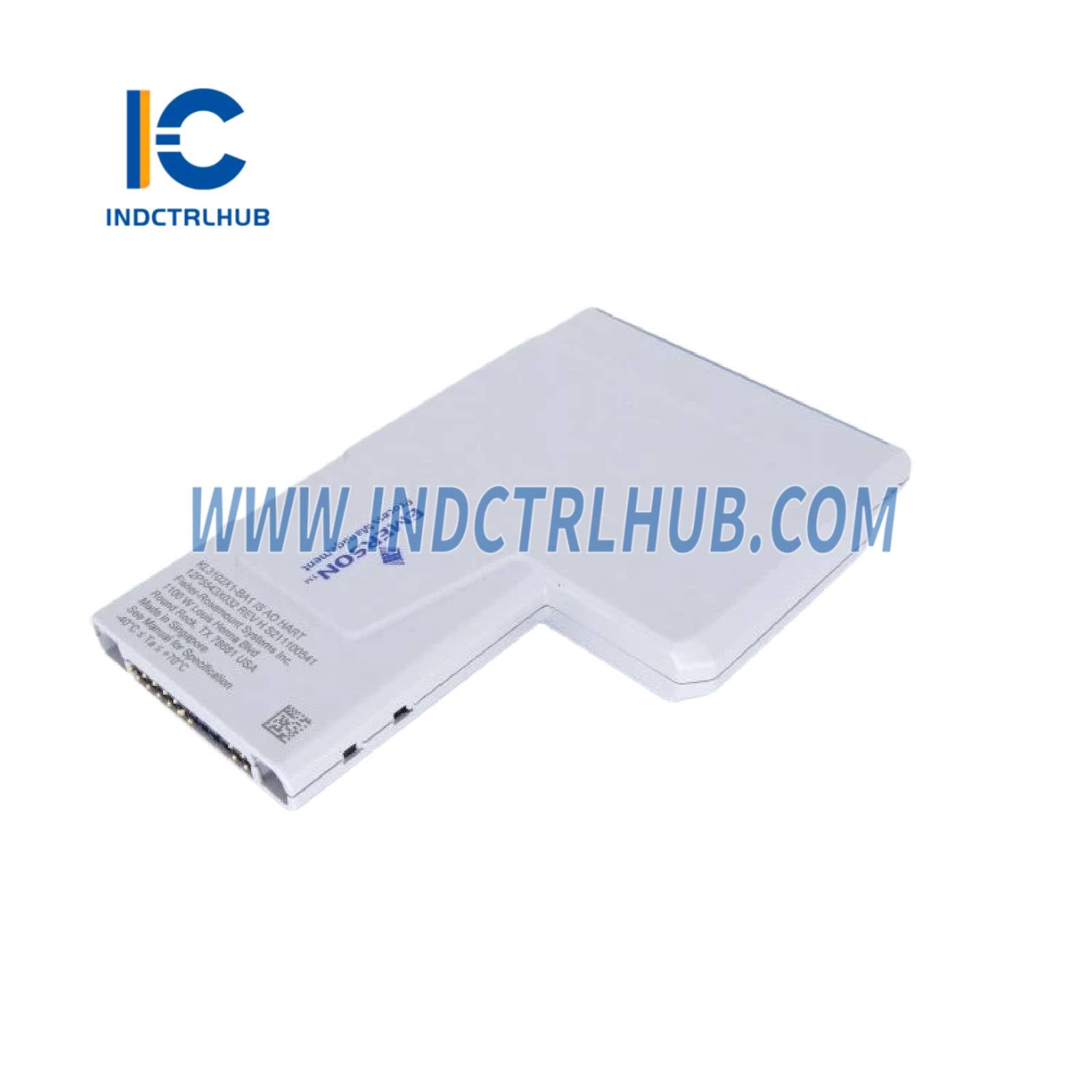

| Názov produktu | IS AO 4-20 mA HART CHARM |
| Číslo modelu | SE4308T01 |
| Kategória | Vnútorné bezpečné (IS) CHARM-y |
| Funkcia | Analógový výstup 4-20 mA s HART komunikáciou alebo bez nej |
| Kompatibilita systému | DeltaV v11.3.1 alebo novší (s riadičmi SD Plus, SX, SQ, MQ, MX, PK) |
| Svorkovnicový blok | IS svorkovnica (svetlomodrá, 4 svorky) |
Hardvérové a elektrické špecifikácie
| Špecifikácia | Hodnota |
|---|---|
| Typy senzorov | 4-20 mA s HART alebo bez neho |
| Menovitý rozsah signálu (rozsah) | 4-20 mA (voliteľne 0-20 mA) |
| Plný rozsah signálu | 0 až 22 mA |
| Zaťažovací odpor | 750 Ω max |
| Napätie na záťaži | 15 V (min) pri 20 mA |
| Presnosť v rozsahu teplôt | 0,25 % rozsahu (0 až 60 °C); 0,5 % rozsahu (-40 až 70 °C) |
| Rozlíšenie | 16-bitový A/D prevodník |
| Kalibrácia | Nie je potrebné |
| Izolácia | Galvanicky izolované podľa EN 60079-11; špičková hodnota napätia 375 V DC |
| CHARM Požiadavka na napájanie | 56 mA max pri 24 V DC ± 10% |
| CHARM Odvod tepla | 1.1 W |
| Podpora HART | HART v7 prechod pre AMS; HART v7 premenné a stav zariadenia dostupné na ovládanie |
| Rýchlosti aktualizácie dát HART | Zvyčajne menej ako jedna sekunda, závisí od zaťaženia HART komunikácie a schopností zariadenia |
Environmentálne špecifikácie
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -40 až 70 °C (alebo -40 až 60 °C pre skrine bez ventilátora) |
| Skladovacia teplota | -40 až 85°C |
| Relatívna vlhkosť | 5 až 95 %, nekondenzujúce |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 Trieda G3, konformný náter |
| Náraz | 10 g polovičná sínusová vlna po dobu 11 ms |
| Vibrácie | 1 mm od vrcholu k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz |
Funkčné vlastnosti
| Funkcia |
|---|
| Podporuje výstup 4-20 mA s HART komunikáciou alebo bez nej |
| Konfigurovateľné pre výstup 0-20 mA |
| LED indikátory: |
| - Napájanie/Integrita (dvojfarebná): Zelená pevná (normálny stav), Zelená bliká (čaká na konfiguráciu), Červená bliká (porucha zapojenia), Červená pevná (vnútorná porucha) |
| Galvanická izolácia na kanál pre aplikácie s vnútornou bezpečnosťou |
| Pôsobí ako zariadenie na ochranu obvodu a odpojenie poľného zapojenia |
| Ochrana proti prepätiu podľa priemyselných štandardov EMC |
| Môže byť čiastočne vysunutý do zablokovanej polohy pre údržbu v teréne |
Certifikáty
| Štandard | Detaily |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, AEx ec [ia Ga] IIC T4 Gc; Poľné obvody: Trieda I, II, III, Div 1, Skupina A-G, T4 |
| CSA (Kanada) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, Ex ec [ia Ga] IIC T4 Gc; Poľné obvody: Trieda I, II, III, Div 1, Skupina A-G, T4 |
| ATEX | II 3(1) G Ex ec [ia Ga] IIC T4 Gc; II 3 G (1D) Ex ec [ia IIIC Da] IIC Gc |
| IEC-Ex | II 3(1) G Ex ec [ia Ga] IIC T4 Gc; II 3 G (1D) Ex ec [ia IIIC Da] IIC Gc |
| Námorné | DNV námorný certifikát; IACS E10 |
| Achilles | CIOC: úroveň 1 (v13.3.1); CIOC2: úroveň 2 (v14.3) |
Fyzické & inštalácia
| Parameter | Detaily |
|---|---|
| Typ inštalácie | Namontované na IS CHARM základnej doske (DIN lišta) |
| Zapojenie | 4 skrutkové svorky s klietkou, 0,32–2,5 mm² (22–14 AWG), dĺžka odizolovania 7–9 mm (IS svorkovnica) |
| Maximálny prúd | 45 mA pri max 28 V DC |
| Farba svorkovnice | Svetlomodrá (vnútorná bezpečnosť) |
| Kľúčovanie | Zaisťovacie kolíky sa automaticky nastavia pri prvom vložení CHARM; môžu byť manuálne resetované na zmenu typu CHARM |
| Vyberanie/Vkladanie | Môže byť čiastočne vysunutý do zablokovanej polohy pre údržbu v teréne; úplné odstránenie vyžaduje ne-nebezpečnú oblasť alebo odpojený systém |
| Údržba | Žiadne časti opraviteľné používateľom; kalibrácia nie je potrebná |
Inštalácia v nebezpečnej oblasti
| Parameter | Detaily |
|---|---|
| Inštrukcie na inštaláciu | Odkaz na inštalačné pokyny ATEX/IECEx (12P6523); riadiace výkresy (12P6123) |
| Normy pre nebezpečné oblasti | Vhodné pre triedu I, divíziu 2, skupiny A, B, C, D, T4; trieda I, zóna 2, AEx/Ex ec [ia Ga] IIC T4 Gc; ATEX II 3(1) G Ex ec [ia Ga] IIC T4 Gc |
Objednávacie informácie
| Popis | Číslo modelu |
|---|---|
| IS AO 4-20 mA HART CHARM | SE4308T01 |
| Montážna doska IS CHARMs so štandardnými svorkovnicami IS CHARM | SE4608T01 |
| Ochranný kryt IS CHARM (balenie po 12) | SE6104 |
