Prehľad produktu

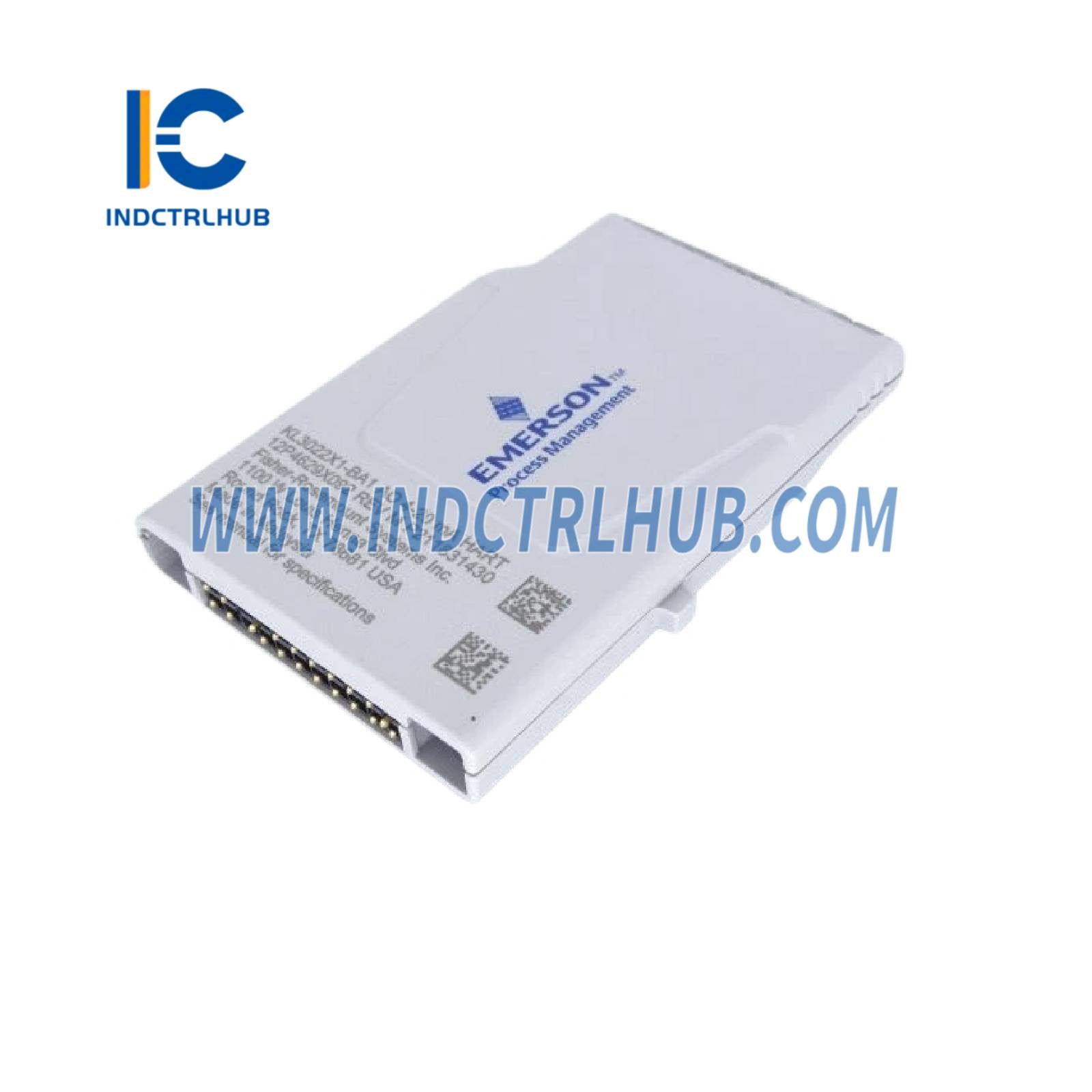

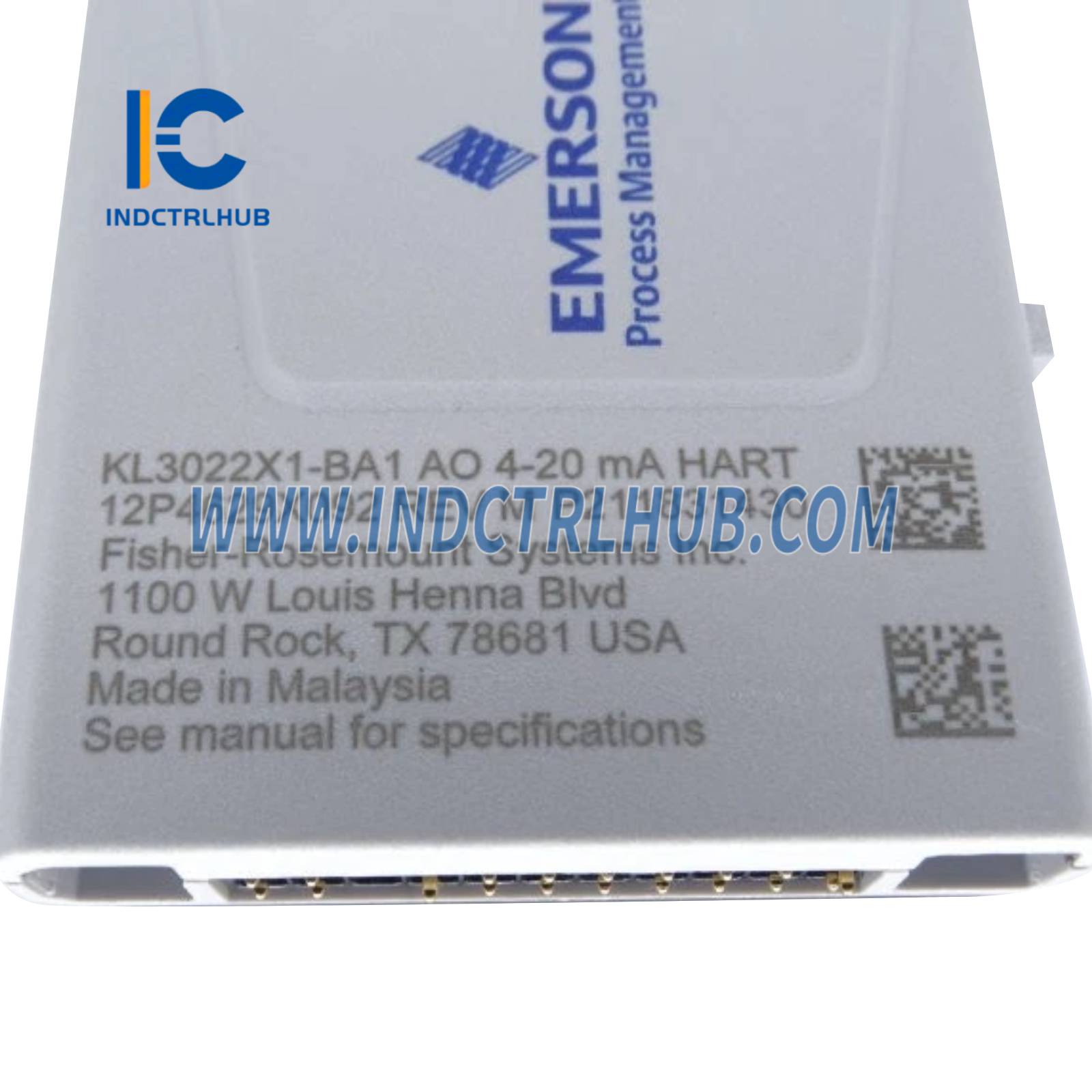

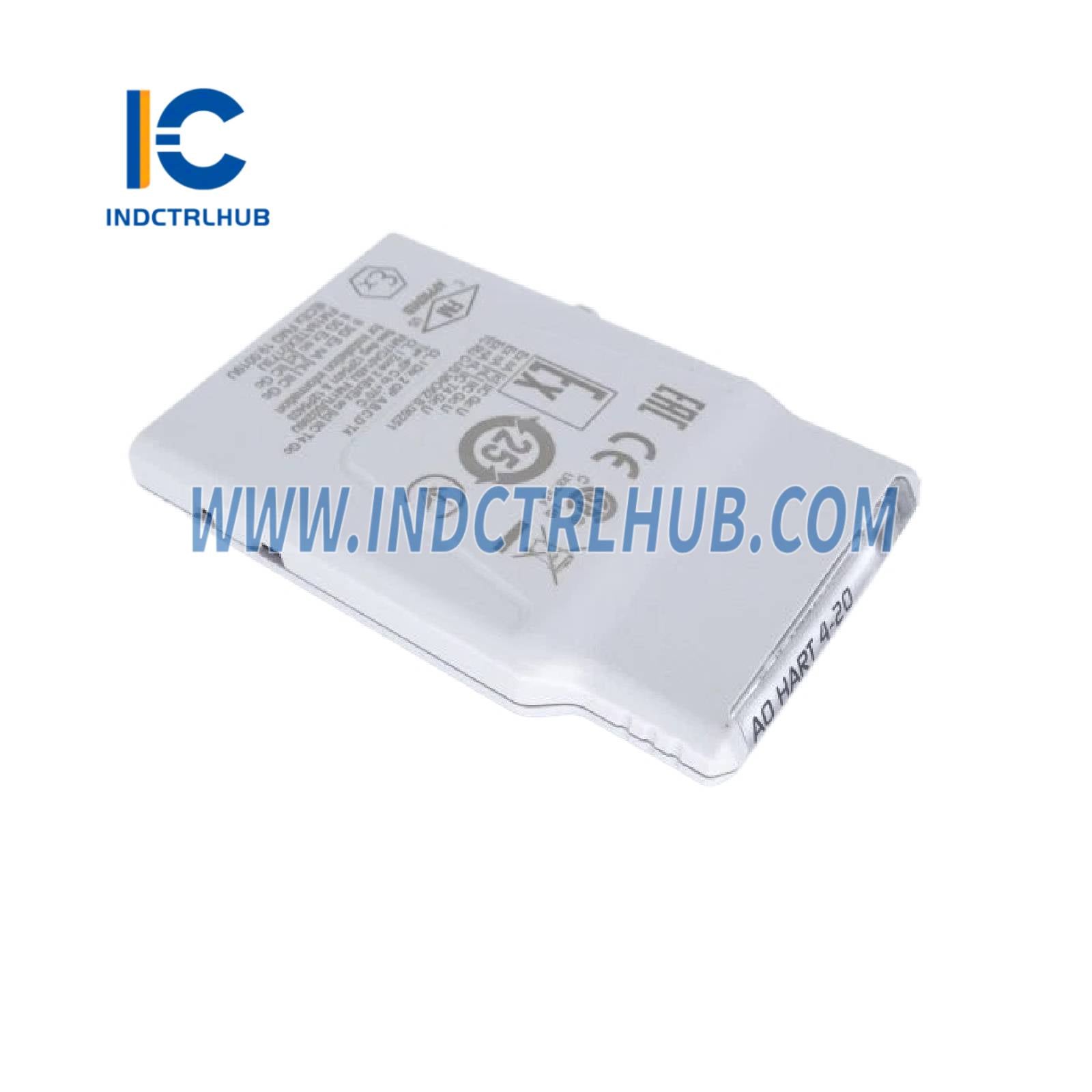

| Parameter | Detaily |
|---|---|
| Názov produktu | Analógový výstup 4-20 mA HART CHARM |
| Čísla modelov | SE4304T01, KL3022X1-BA1 |
| Kategória | Nízkonapäťové inštrumentačné CHARMy |
| Funkcia | Poskytuje 4-20 mA výstup s alebo bez HART komunikácie |
| Kompatibilita systému | DeltaV v11.3.1 alebo novší (s riadičmi SD Plus, SX, SQ, MQ, MX, PK) |
| Terminálový blok | Kompatibilné so štandardným terminálovým blokom CHARM (SE4501) alebo terminálovým blokom s poistkou pre napájanie (SE4502) |
Hardvérové a elektrické špecifikácie
| Špecifikácia | Hodnota |
|---|---|
| Typy snímačov | 4-20 mA s alebo bez HART; 0-20 mA (voliteľné) |
| Nominálny rozsah signálu (span) | 4-20 mA (voliteľne 0-20 mA) |
| Plný rozsah signálu | 0 až 24 mA |
| Presnosť v teplotnom rozsahu | 0,25 % rozsahu (0 až 60 °C); 0,5 % rozsahu (-40 až 70 °C) |
| Rozlíšenie | 16-bitový D/A prevodník |
| Kalibrácia | Nie je potrebné |
| Dostupné napájanie poľa | 20 mA pri napájaní 15 V DC do záťaže 750 Ω |
| Ochrana obvodu poľa | Obvod obmedzenia prúdu 24 mA; odpojenie poľa |
| Napájanie z magistrály CHARM | +6.3 V DC pri max 32 mA |
| Napájanie poľného obvodu | +24 V DC pri 30 mA |
| Požiadavka na napájanie CHARM | 42 mA max pri 24 V DC |
| Tepelný odvod CHARM | 0,48 W |
| Podpora HART | HART v7 priechod pre AMS; HART v7 premenné a stav zariadenia dostupné na ovládanie |
| Rýchlosť aktualizácie dát HART | Rýchlejšie ako každú sekundu, závisí od zaťaženia komunikácie HART a typu zariadenia |
Environmentálne špecifikácie
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -40 až 70 °C (alebo -40 až 60 °C pre skrine bez ventilátora) |
| Teplota skladovania | -40 až 85 °C |
| Relatívna vlhkosť | 5 až 95 %, bez kondenzácie |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 trieda G3, konformný náter |
| Náraz | 10 g polovičná sínusová vlna po dobu 11 ms |
| Vibrácie | 1 mm vrchol-vrchol od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz |
Funkčné vlastnosti
| Funkcia |
|---|
| Podporuje výstup 4-20 mA s HART komunikáciou alebo bez nej |
| Konfigurovateľné pre výstup 0-20 mA |
| Obvod obmedzenia prúdu (24 mA) pre ochranu proti poruche |
| LED indikátory: |
| - Napájanie/integrita (dvojfarebné): Zelená stála (normálny stav), zelená bliká (čakanie na konfiguráciu), červená bliká (chyba zapojenia), červená stála (vnútorná chyba) |
| - Polné signály (žltá): Zapnuté (obvod pod napätím) pre diskrétne výstupy; indikuje stav výstupu |
| Podpora HART v7 pre priechod a stav zariadenia |
Certifikácie
| Štandard | Detaily |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, AEx ec [ic] IIC Gc T4 (FM17US0286U) |
| CSA (Kanada) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, Ex ec [ic] IIC Gc T4 (FM17CA0145U) |
| ATEX | II 3G Ex nA [nL] IIC Gc; II 3G Ex ec [ic] IIC Gc (FM19ATEX0173U) |
| IEC-Ex | Ex ec [ic] IIC Gc (IECEx FMG 19.0019U) |
| Námorný | ABS certifikát hodnotenia návrhu, DNV námorný certifikát |
| Achilles | CIOC: Úroveň 1 (v13.3.1); CIOC2: Úroveň 2 (v14.3) |
Fyzické a inštalácia
| Parameter | Detaily |
|---|---|
| Typ inštalácie | Namontované na základnej doske CHARM (DIN lišta) |
| Zapojenie | 2 alebo 4 skrutkové svorkovnice, 0,32–2,5 mm² (22–14 AWG), dĺžka odizolovania 7–9 mm (Svorkovnice SE4501 alebo SE4502) |
| Kľúčovanie | Kľúčovacie kolíky sa automaticky nastavia pri prvom vložení CHARM; môžu byť manuálne resetované na zmenu typu CHARM |
| Odstránenie/Vloženie | Nemožno odstrániť ani vložiť pri zapnutom systéme, pokiaľ oblasť nie je neohrozená; vyžaduje sa hodnotenie I/O slučky pre uzly s obmedzenou energiou |
| Údržba | Žiadne časti servisovateľné používateľom; kalibrácia nie je potrebná |
Inštalácia v nebezpečnej oblasti
| Parameter | Detaily |
|---|---|
| Inštalačné pokyny | Odkazujte sa na dokument 12P5403 "DeltaV Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installation Instructions" |
| Dodatočné pokyny | Postupujte podľa príručky "DeltaV S-series and CHARMs Hardware Installation" |
| Normy pre nebezpečné oblasti | Vhodné pre triedu I, divíziu 2, skupiny A, B, C, D, T4; triedu I, zónu 2, AEx/Ex ec [ic] IIC Gc T4; ATEX II 3G Ex nA [nL] IIC Gc a Ex ec [ic] IIC Gc |
Informácie o objednávke
| Popis | Číslo modelu |
|---|---|
| Analógový výstup 4-20 mA HART CHARM | SE4304T01 (KL3022X1-BA1) |
| Štandardný CHARM spojovací blok | SE4501 |
| Spojovací blok s poistkou a vstrekovaným napájaním | SE4502 |
