Product Description
Prehľad produktu
| Parameter | Detaily |
|---|---|

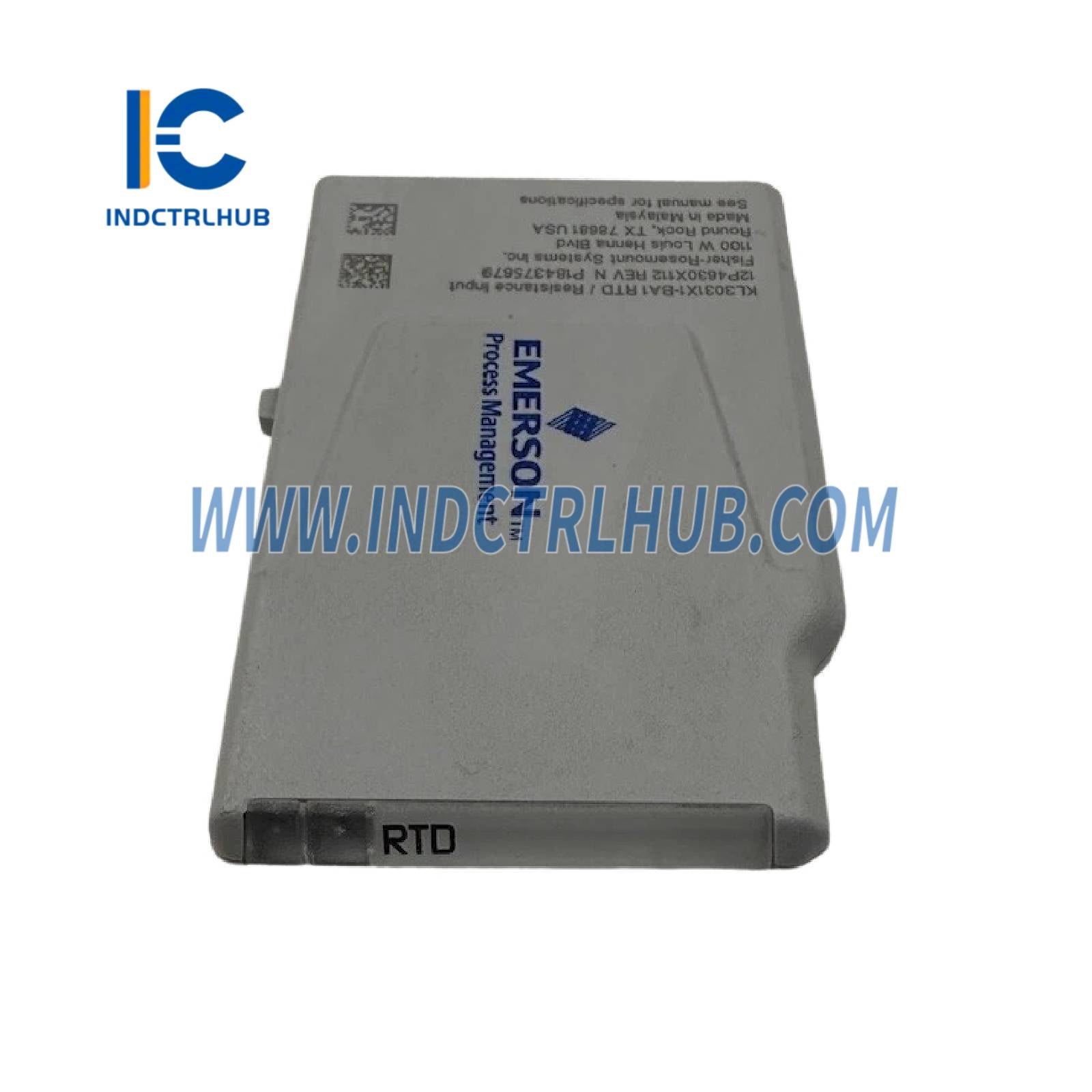

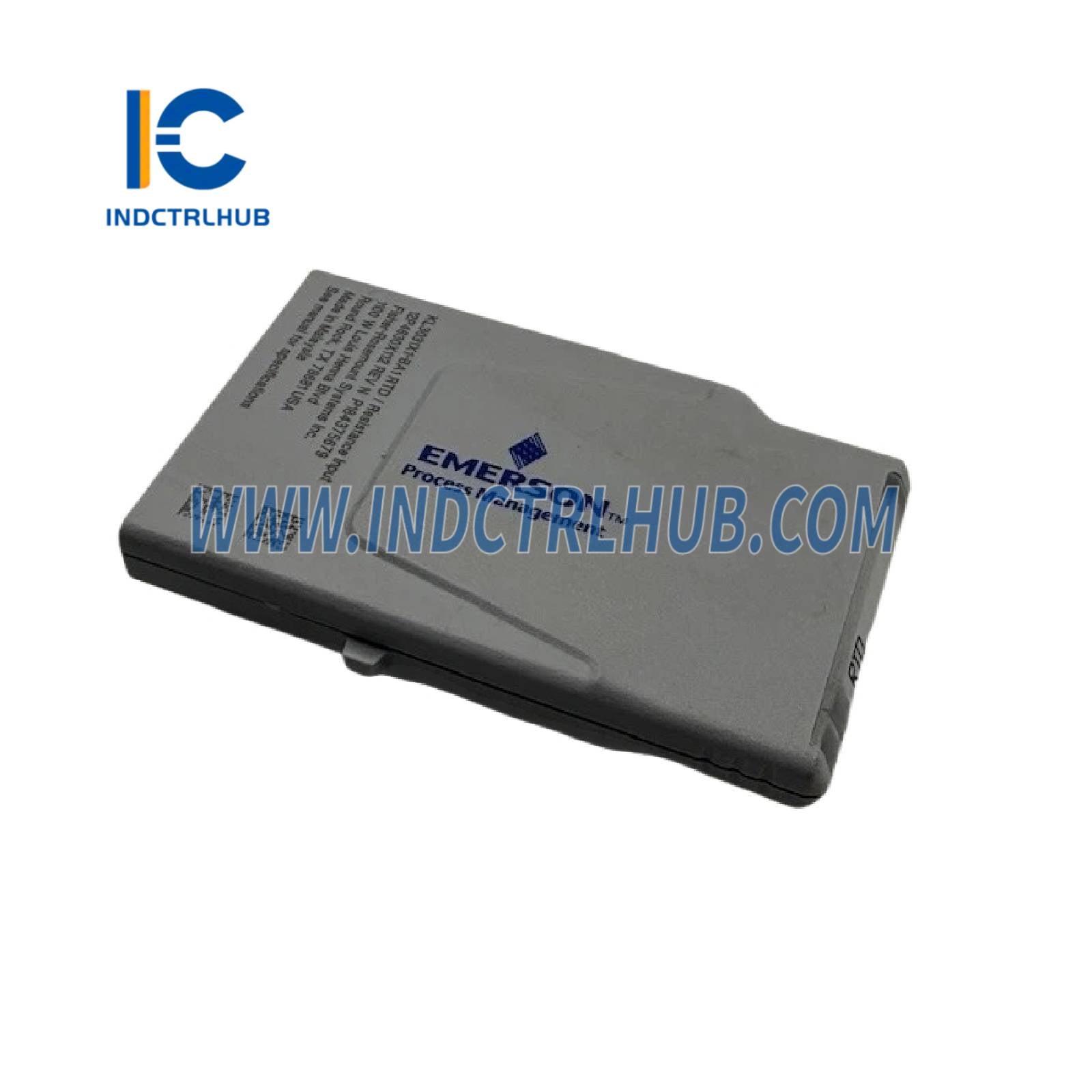

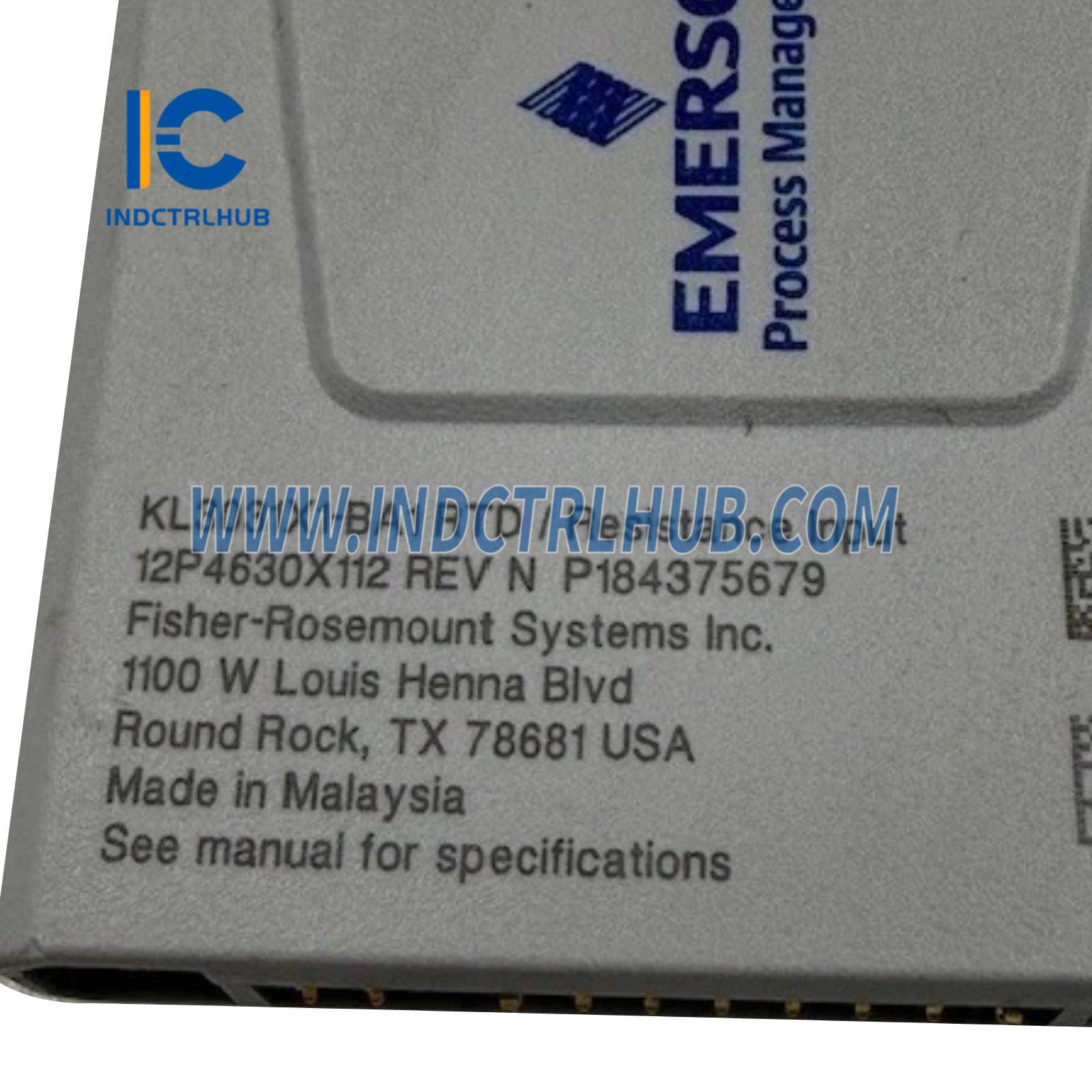

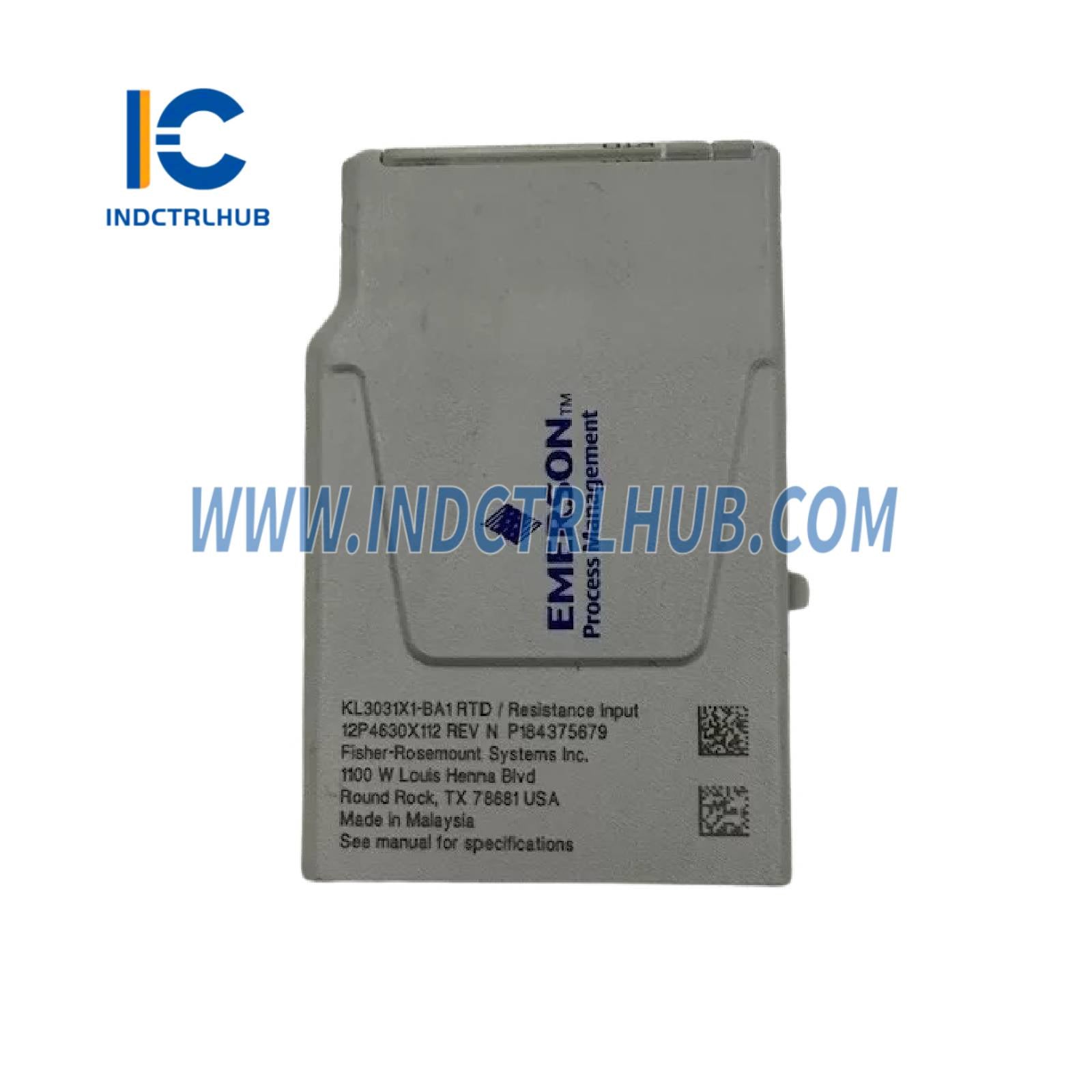

| Názov produktu | Vstup RTD/odporu CHARM |
| Čísla modelov | SE4303T03, KL3031X1-BA1 |
| Kategória | Nízkonapäťové inštrumentačné CHARMy |
| Funkcia | Poskytuje vstup pre RTD senzory alebo meranie odporu |
| Kompatibilita systému | DeltaV v11.3.1 alebo novší (s SD Plus, SX, SQ, MQ, MX, PK ovládačmi) |
| Svorkovnica | Kompatibilné so štandardným CHARM svorkovnicou (SE4501) |
Hardvérové a elektrické špecifikácie
| Špecifikácia | Hodnota |
|---|---|
| Typy senzorov | RTD: Pt100, Pt200, Pt500, Pt1000, Ni120, Ni100, Ni200, Ni500, Ni1000, Cu10; Odpor: 0 až 2000 Ω (definované používateľom) |
| Konfigurácia senzora | 2-vodičové, 3-vodičové alebo 4-vodičové |
| Rozsah signálu plnej škály | Pozri tabuľku špecifikácií typu senzora nižšie |
| Presnosť | Pozri tabuľku špecifikácií typu senzora nižšie |
| Opakovateľnosť | 0,05 % rozsahu |
| Rozlíšenie | 24-bitový A/D prevodník; rozlíšenie závisí od typu senzora (pozri tabuľku nižšie) |
| Kalibrácia | Nie je potrebné |
| Prúd excitácie senzora | 0.5 mA (2-vodičové a 4-vodičové); 0.25 mA (3-vodičové) |
| DC/50/60 Hz potlačenie spoločného režimu | Typicky 90 dB |
| Izolácia | Každý senzor galvanicky izolovaný, továrensky testovaný na 1000 V DC |
| Detekcia otvoreného senzora | Áno |
| CHARM Napájanie z magistrály | +6.3 V DC pri max 32 mA |
| Napájanie poľa obvodu | +24 V DC pri 10 mA |
| CHARM Požiadavka na napájanie | 22 mA max pri 24 V DC |
| CHARM Odvod tepla | 0.30 W |
Špecifikácie typu senzora
| Typ senzora | Prevádzkový rozsah | Presnosť pri 25 °C | Teplotný posun | Nominálne rozlíšenie |
|---|---|---|---|---|
| Pt100 | -200 až 850 °C | ±0,25 °C | ±0,02 °C/°C | ~0,02 °C |
| Pt200 | -200 až 850 °C | ±0,25 °C | ±0,02 °C/°C | ~0,02 °C |
| Pt500 | -200 až 850 °C | ±0,25 °C | ±0,02 °C/°C | ~0,02 °C |
| Pt1000 | -200 až 260 °C | ±0,25 °C | ±0,02 °C/°C | ~0,01 °C |
| Ni120 | -80 až 260 °C | ±0,15 °C | ±0,01 °C/°C | ~0,01 °C |
| Ni100 | -80 až 260 °C | ±0,20 °C | ±0,01 °C/°C | ~0,01 °C |
| Ni200 | -80 až 260 °C | ±0,20 °C | ±0,01 °C/°C | ~0,01 °C |
| Ni500 | -80 až 260 °C | ±0,20 °C | ±0,01 °C/°C | ~0,01 °C |
| Ni1000 | -80 až 140 °C | ±0,20 °C | ±0,01 °C/°C | ~0,01 °C |
| Cu10 | -200 až 260 °C | ±0,25 °C | ±0,02 °C/°C | ~0,01 °C |
| Odpor | 0 až 2000 Ω | ±0,25 Ω | ±0,03 Ω/°C | ~0,031 Ω |
Environmentálne špecifikácie
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -40 až 70 °C (alebo -40 až 60 °C pre skrine bez ventilátora) |
| Teplota skladovania | -40 až 85 °C |
| Relatívna vlhkosť | 5 až 95 %, bez kondenzácie |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 Trieda G3, Konformný náter |
| Náraz | 10 g polovičná sínusová vlna po dobu 11 ms |
| Vibrácie | 1 mm vrchol- až vrchol od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz |
Funkčné vlastnosti
| Funkcia |
|---|
| Podpora viacerých typov RTD a meranie odporu (0 až 2000 Ω) |
| Konfigurovateľné pre 2-vodičové, 3-vodičové alebo 4-vodičové pripojenie senzora |
| Detekcia otvoreného senzora pre identifikáciu poruchy |
| Galvanická izolácia pre každý senzor, testovaná na 1000 V DC |
| LED indikátory: |
| - Power/Integrity (Bi-color): Zelená stále svieti (Normálne), Zelená bliká (Čaká na konfiguráciu), Červená bliká (Porucha zapojenia), Červená stále svieti (Interná porucha) |
| - Field Signal (Yellow): Nie je použiteľné pre analógové vstupy |

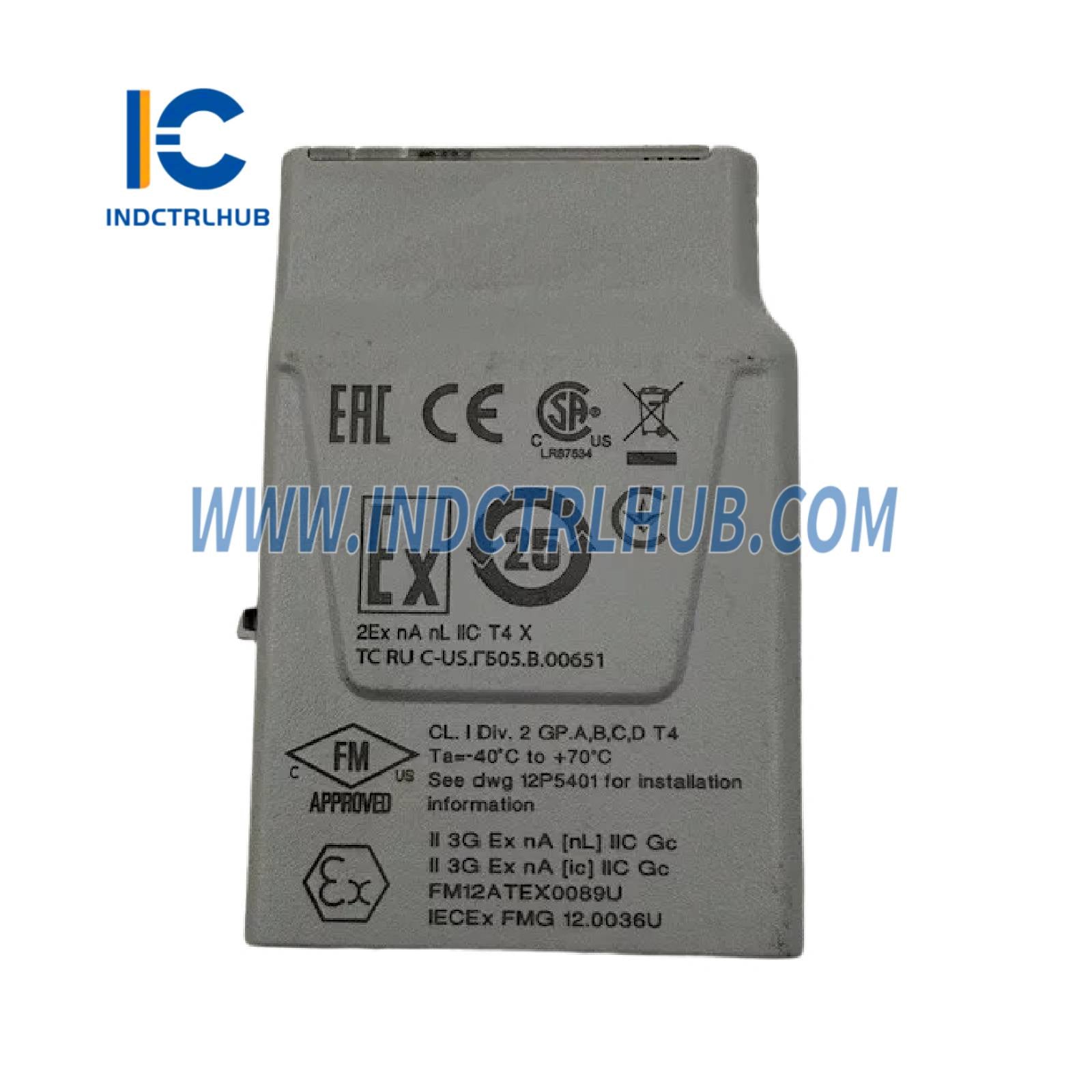

Certifikácie
| Štandard | Detaily |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, AEx ec [ic] IIC Gc T4 (FM17US0286U) |
| CSA (Kanada) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, Ex ec [ic] IIC Gc T4 (FM17CA0145U) |
| ATEX | II 3G Ex nA [nL] IIC Gc; II 3G Ex ec [ic] IIC Gc (FM19ATEX0173U) |
| IEC-Ex | Ex ec [ic] IIC Gc (IECEx FMG 19.0019U) |
| UKEX | FM21UKEX0017U (špecifické pre KL3031X1-BA1) |
| Námorný | ABS certifikát hodnotenia návrhu, DNV námorný certifikát |
| Achilles | CIOC: Úroveň 1 (v13.3.1); CIOC2: Úroveň 2 (v14.3) |
Fyzické & inštalácia
| Parameter | Detaily |
|---|---|
| Typ inštalácie | Namontované na základnej doske CHARM (DIN lišta) |
| Zapojenie | 4 skrutkové svorkovnice, 0,32–2,5 mm² (22–14 AWG), dĺžka odizolovania 7–9 mm (SE4501 štandardný svorkový blok) |
| Kľúčovanie | Automatické nastavenie kľúčovania príspevkov pri prvom vložení CHARM; môže byť manuálne resetované na zmenu typu CHARM |
| Vyberanie/vkladanie | Nemožno vybrať alebo vložiť pri zapnutom systéme, pokiaľ oblasť nie je nebezpečná; pre uzly s obmedzenou energiou je potrebné posúdenie I/O slučky |
| Údržba | Žiadne časti servisovateľné používateľom; kalibrácia nie je potrebná |
Inštalácia v nebezpečnej oblasti
| Parameter | Detaily |
|---|---|
| Inštalačné pokyny | Odkaz na dokument 12P5403 "DeltaV Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installation Instructions" |
| Dodatočné pokyny | Dodržiavajte príručku "DeltaV S-series and CHARMs Hardware Installation" |
| Normy pre nebezpečné oblasti | Vhodné pre triedu I, divíziu 2, skupiny A, B, C, D, T4; trieda I, zóna 2, AEx/Ex ec [ic] IIC Gc T4; ATEX II 3G Ex nA [nL] IIC Gc a Ex ec [ic] IIC Gc |
Informácie o objednávke
| Popis | Číslo modelu |
|---|---|
| Vstup RTD/odporu CHARM | SE4303T03 (KL3031X1-BA1) |
| Štandardný CHARM terminálový blok | SE4501 |
