Prehľad produktu
| Parameter | Detaily |
|---|---|

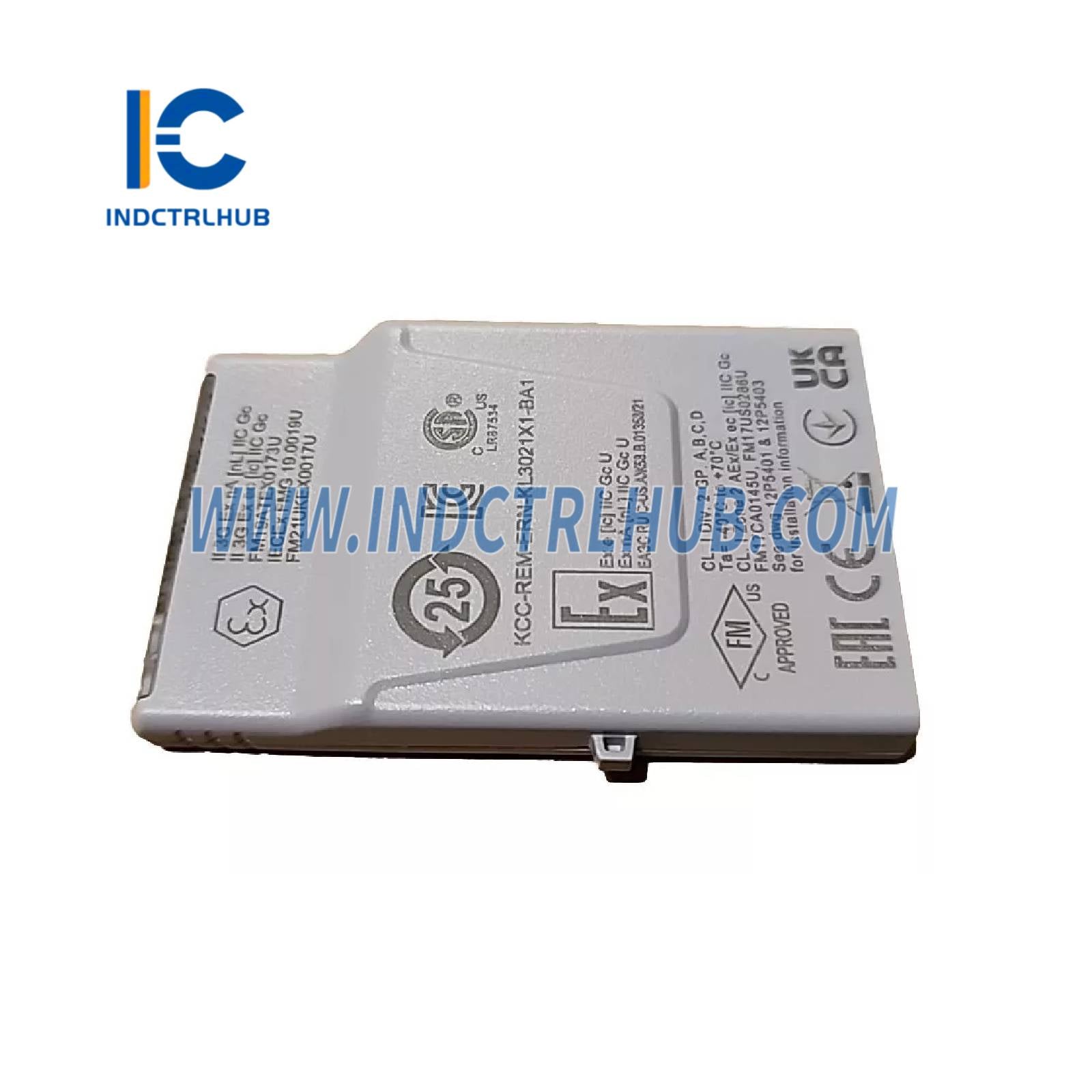

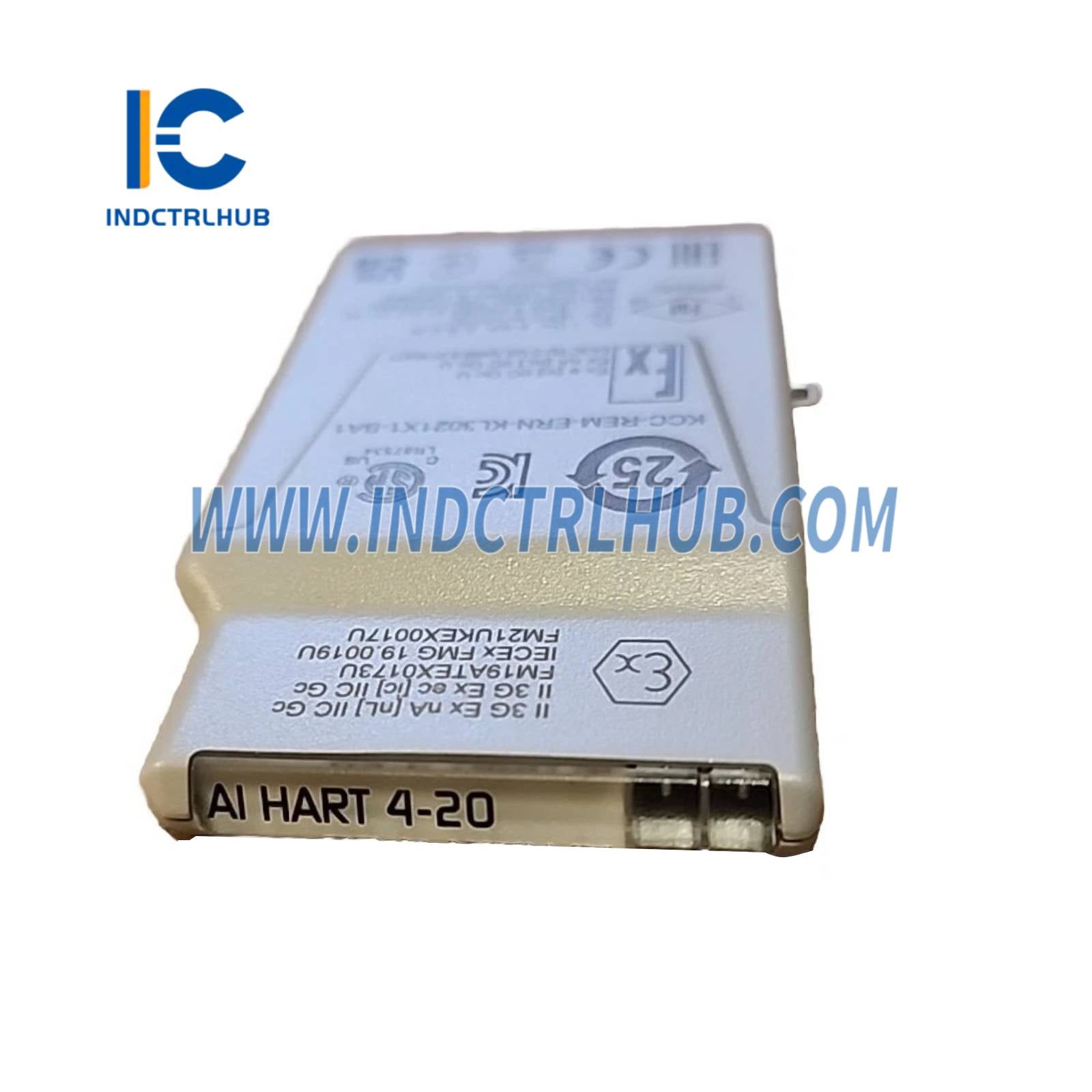

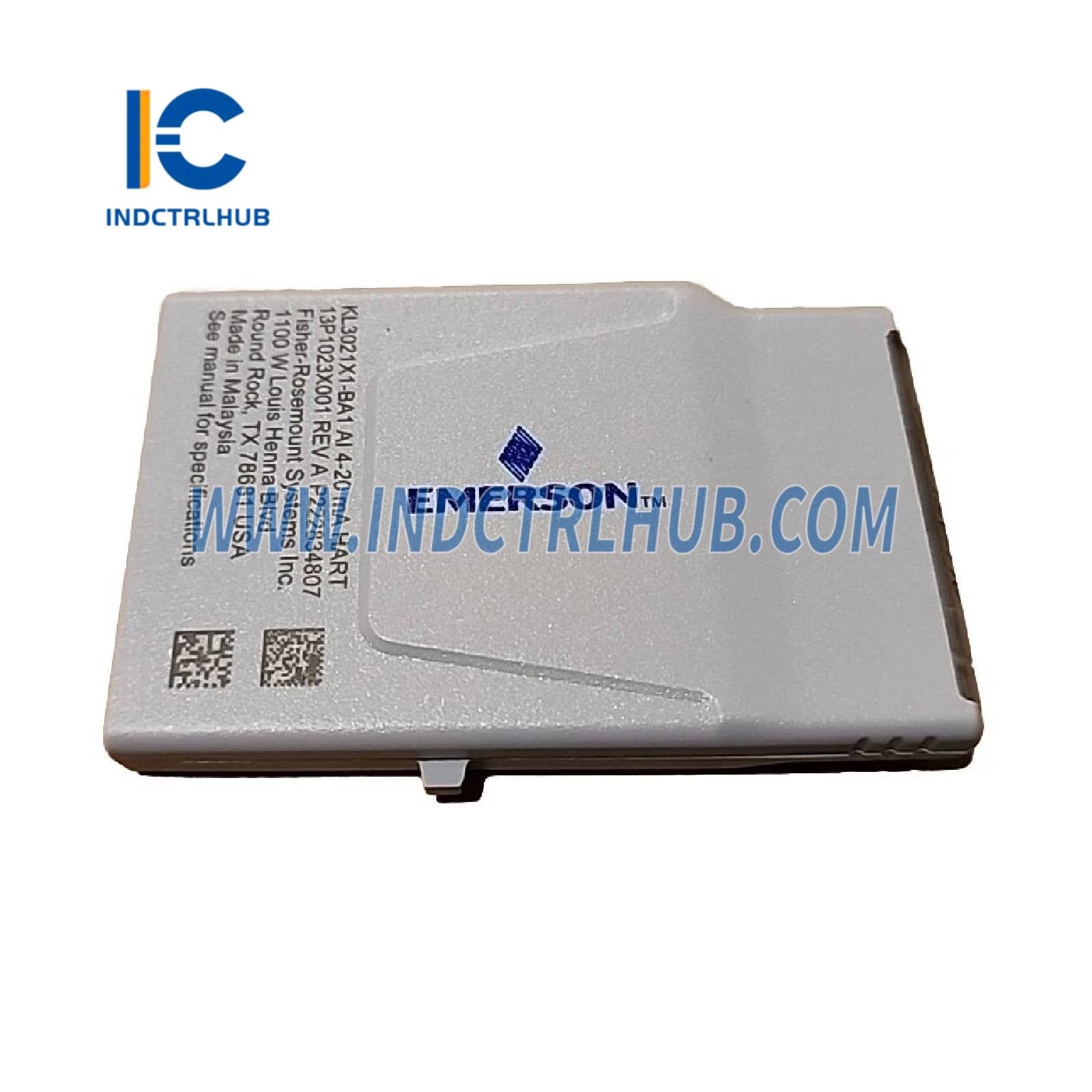

| Názov produktu | AI 4-20 mA HART CHARM |
| Modelové čísla | SE4303T01, KL3021X1-BA1 |
| Kategória | Nízkonapäťové inštrumentačné CHARMy |
| Funkcia | Poskytuje analógový vstup pre 4-20 mA signály s alebo bez HART komunikácie |
| Kompatibilita systému | DeltaV v11.3.1 alebo novší (s SD Plus, SX, SQ, MQ, MX, PK kontrolérmi) |
| Svorkovnicový blok | Kompatibilné so SE4501 (štandardný CHARM svorkovnicový blok), SE4511 (3-vodičový AI poistkový injektovaný napájací svorkovnicový blok) |
Hardvérové a elektrické špecifikácie
| Špecifikácia | Hodnota |
|---|---|
| Typy snímačov | 4-20 mA s alebo bez HART, 0-20 mA; Podporuje 2-vodičové, 3-vodičové a 4-vodičové zariadenia |
| Nominálny rozsah signálu (span) | 4-20 mA (voliteľné 0-20 mA) |
| Plný rozsah signálu | 0 až 24 mA |
| Vstupná impedancia | 250 Ω ± 1% |
| Napájanie poľa (2-vodičové) | 15,0 V pri 20 mA @ 24V DC vstup |
| Presnosť v teplotnom rozsahu | 0,1 % rozsahu (0 až 60 °C); 0,25 % rozsahu (-40 až 70 °C) |
| Opakovateľnosť | 0,05 % rozsahu |
| Rozlíšenie | 16-bitový A/D prevodník |
| Kalibrácia | Nie je potrebné |
| Potlačenie spoločného režimu DC/50/60 Hz | N/A |
| Ochrana poľného obvodu | Obvod obmedzenia prúdu 30 mA; odpojenie poľného vedenia |
| Napájanie z CHARM zbernice | 6,3 V DC pri 32 mA (špecifické pre KL3021X1-BA1) |
| Napájanie poľa | 24 V DC pri 25 mA (špecifické pre KL3021X1-BA1) |
| Požiadavka na napájanie CHARM | 36 mA max @ 24V DC (2-vodičová konfigurácia); 12 mA max @ 24V DC (3/4-vodičová konfigurácia) |
| CHARM Odvod tepla | 0,33 W |
Environmentálne špecifikácie
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -40 až 70 °C (alebo -40 až 60 °C pre skrine bez ventilátora) |
| Teplota skladovania | -40 až 85 °C |
| Vlhkosť | 5 až 95 %, bez kondenzácie |
| Stupeň ochrany | IP20 |
| Kontaminanty | ISA-S71.04-1985 Trieda G3, konformačný náter |
| Náraz | 10g ½-sínusová vlna po dobu 11 ms |
| Vibrácie | 1 mm od vrcholu k vrcholu od 2 do 13,2 Hz; 0,7g od 13,2 do 150 Hz |
Funkčné vlastnosti
| Funkcia |
|---|
| Podpora HART v7 prechodu pre AMS a HART v7 stav premenných/zariadenia |
| Rýchlosť aktualizácie dát HART rýchlejšia ako každú sekundu (závisí od zaťaženia komunikácie a typu zariadenia) |
| Obmedzenie prúdu (30 mA) a odpojenie poľa pre ochranu obvodu |
| LED indikátory: |
| - Napájanie/integrita (dvojfarebná): Zelená stále svieti (normálne), Zelená bliká (čaká na konfiguráciu), Červená bliká (chyba zapojenia), Červená stále svieti (vnútorná chyba) |
| - Signál v poli (žltý): Nie je použiteľné pre analógové vstupy |
Certifikáty
| Štandard | Detaily |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, AEx ec [ic] IIC Gc T4 (FM17US0286U) |
| CSA (Kanada) | Trieda I, Div 2, Skupiny A, B, C, D, T4; Trieda I, Zóna 2, Ex ec [ic] IIC Gc T4 (FM17CA0145U) |
| ATEX | II 3G Ex nA [nL] IIC Gc; II 3G Ex ec [ic] IIC Gc (FM19ATEX0173U) |
| IEC-Ex | Ex ec [ic] IIC Gc (IECEx FMG 19.0019U) |
| UKEX | FM21UKEX0017U (KL3021X1-BA1 špecifické) |
| Námorný | ABS certifikát hodnotenia návrhu, DNV námorný certifikát |
| Achilles | CIOC: Úroveň 1 (v13.3.1); CIOC2: Úroveň 2 (v14.3) |
Fyzické a inštalačné
| Parameter | Detaily |
|---|---|
| Typ inštalácie | Namontované na základnej doske CHARM (DIN lišta) |
| Zapojenie | Svorky s klietkou na skrutky, 0,32–2,5 mm² (22–14 AWG), dĺžka odizolovania 7–9 mm |
| Zamykacie kľúče | Samo-zamykacie pre správne umiestnenie CHARM; Kľúče sa nastavia automaticky pri prvom vložení, manuálne sa dajú resetovať |
| Vybratie/Vloženie | Nemožno vybrať ani vložiť pri zapnutom systéme, pokiaľ oblasť nie je neohrozená; vyžaduje sa hodnotenie I/O slučky pre uzly s obmedzenou energiou |
Informácie o objednávke
| Popis | Číslo modelu |
|---|---|
| AI 4-20 mA HART CHARM | SE4303T01, KL3021X1-BA1 |
