Product Description
Prehľad produktu
| Parameter | Detaily |
|---|---|

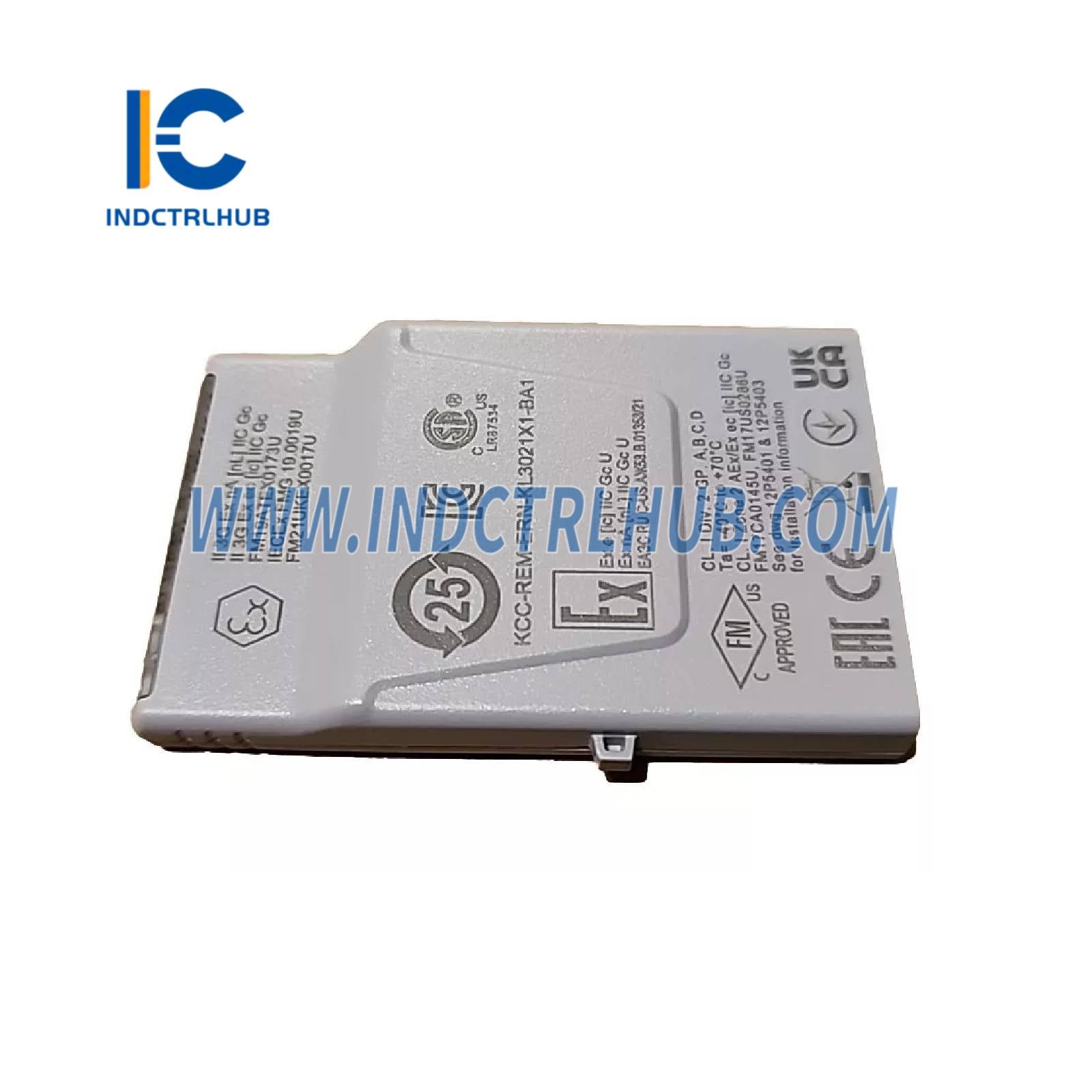

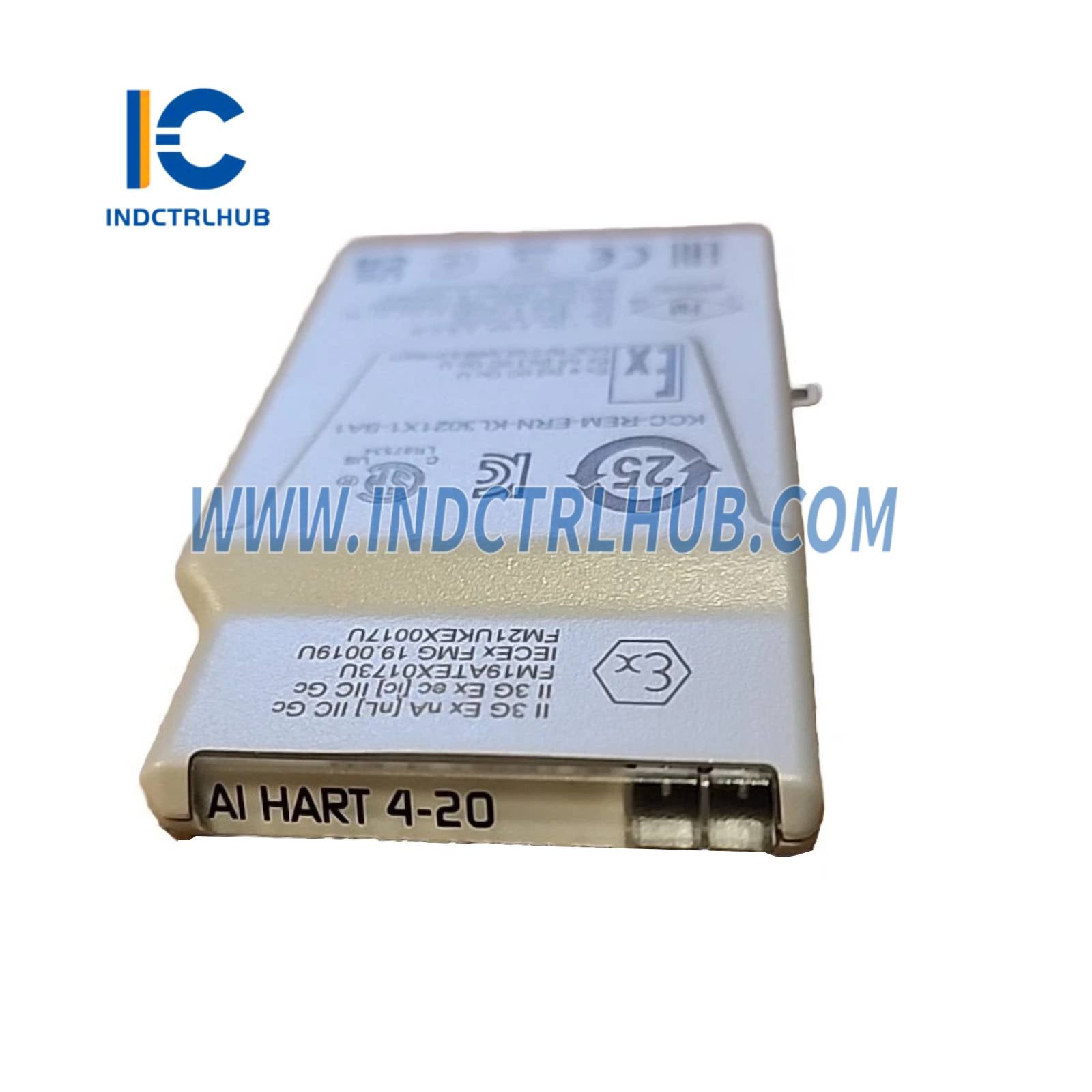

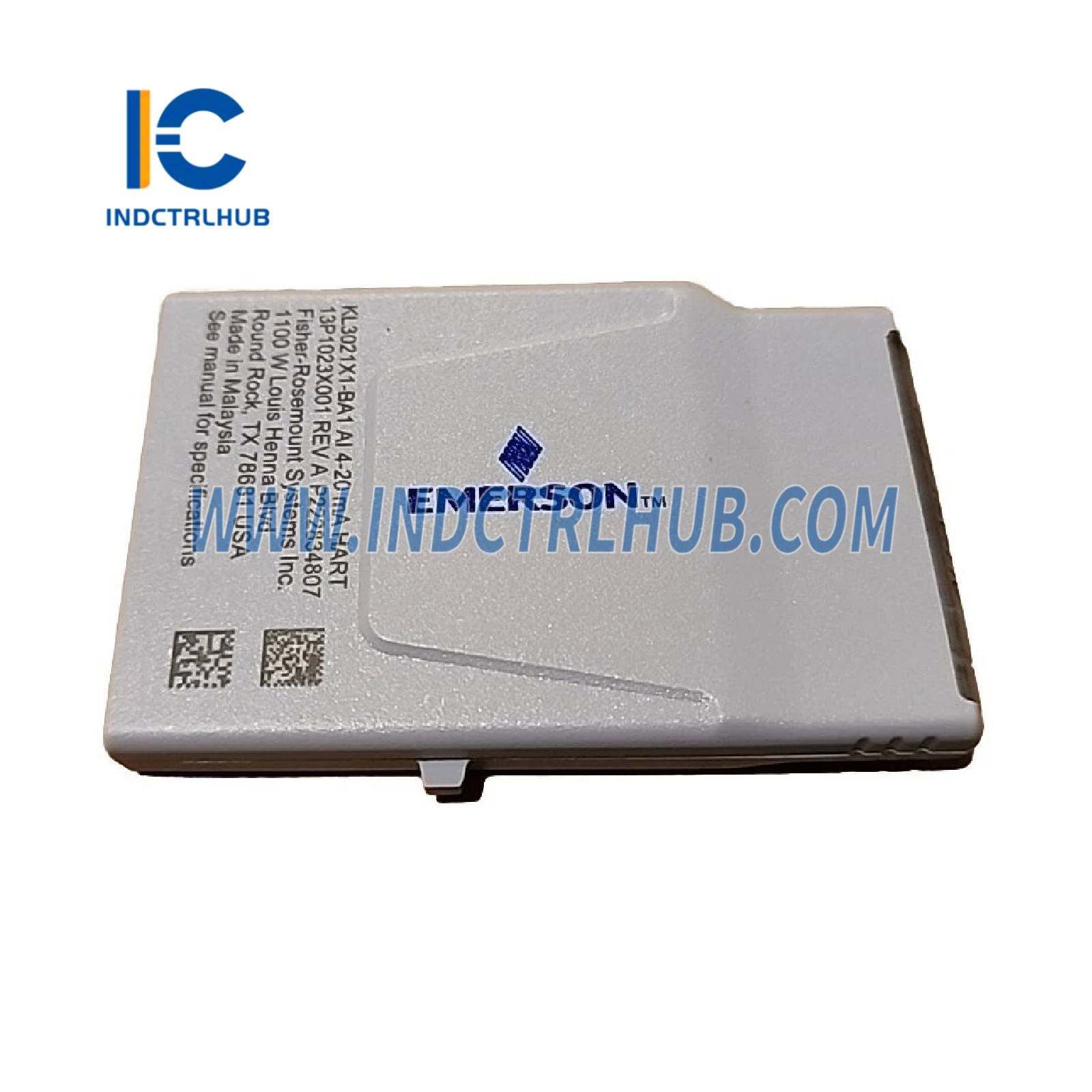

| Názov produktu | AI 4-20 mA HART CHARM |
| Číslo modelu | SE4303T01 |
| Kategória | Nízkonapäťové inštrumentačné CHARMs |
| Funkcia | Poskytuje analógový vstup pre 4-20 mA signály s alebo bez HART komunikácie |
| Kompatibilita systému | DeltaV v11.3.1 alebo novší (s SD Plus, SX, SQ, MQ, MX, PK kontrolérmi) |
| Svorkovnicový blok | Kompatibilné so SE4501 (štandardný CHARM terminálový blok), SE4511 (3-vodičový AI poistkový injektovaný napájací terminálový blok) |
Hardvérové a elektrické špecifikácie
| Špecifikácia | Hodnota |
|---|---|
| Typy snímačov | 4-20 mA s alebo bez HART, 0-20 mA; Podporuje 2-vodičové, 3-vodičové a 4-vodičové zariadenia |
| Nominálny rozsah signálu (span) | 4-20 mA (voliteľne 0-20 mA) |
| Plný rozsah signálu | 0 až 24 mA |
| Vstupná impedancia | 250 Ω ± 1 % |
| Napájanie poľa (2-vodičové) | 15,0 V pri 20 mA @ 24 V DC vstup |
| Presnosť v teplotnom rozsahu | 0,1 % rozsahu (0 až 60 °C); 0,25 % rozsahu (-40 až 70 °C) |
| Opakovateľnosť | 0,05 % rozsahu |
| Rozlíšenie | 16-bitový A/D prevodník |
| Kalibrácia | Nie je potrebné |
| DC/50/60 Hz potlačenie spoločného režimu | N/A |
| Ochrana poľného obvodu | 30 mA obvod obmedzenia prúdu; odpojenie poľa |
| Požiadavka na napájanie | 36 mA max pri 24 V DC (2-vodičová konfigurácia); 12 mA max pri 24 V DC (3/4-vodičová konfigurácia) |
| Odvod tepla | 0,33 W |
Environmentálne špecifikácie
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -40 až 70 °C (alebo -40 až 60 °C pre skrine bez ventilátora) |
| Skladovacia teplota | -40 až 85 °C |
| Vlhkosť | 5 až 95 %, bez kondenzácie |
| Stupeň ochrany | IP20 |
| Kontaminanty | ISA-S71.04-1985 Trieda G3 |
| Náraz | 10 g polovičný sínusový priebeh po dobu 11 ms |
| Vibrácie | 1 mm (2–13,2 Hz); 0,7 g (13,2–150 Hz) |
Funkčné vlastnosti
| Funkcia |
|---|
| Podporuje HART v7 prechod pre AMS a stav premenných/zariadení HART v7 |
| Rýchlosť aktualizácie dát HART rýchlejšia ako každú sekundu (závisí od zaťaženia komunikácie a typu zariadenia) |
| Obmedzenie prúdu (30 mA) a odpojenie poľa pre ochranu obvodu |
| LED indikátory: |
| - Napájanie/Integrita (dvojfarebné): Zelená (normálna), Červená (porucha) |
| - Signál z poľa (žltá): Nie je použiteľné pre analógové vstupy |
Certifikácie
| Štandard | Detaily |
|---|---|
| CE | EN 61326-1 |
| FM (USA) | Trieda I, Div 2, Skupiny A-D, T4 |
| CSA (Kanada) | Trieda I, Div 2, Skupiny A-D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc |
| IEC-Ex | V súlade s IEC60079-0, EN60079-7, IEC60079-15 |
| Námorný | ABS, DNV námorný certifikát |
| Achilles | Certifikácia komunikácie CIOC/CIOC2 (Úroveň 1/2) |
Fyzické a inštalácia
| Parameter | Detaily |
|---|---|
| Typ inštalácie | Namontované na základnej doske CHARM (DIN lišta) |
| Zapojenie | Svorky s klietkou na skrutky, 0,32–2,5 mm² (22–14 AWG), dĺžka odizolovania 7–9 mm |
| Kľúčovanie | Samo-zarovnanie pre správne umiestnenie CHARM |
Informácie o objednávke
| Popis | Číslo modelu |
|---|---|
| AI 4-20 mA HART CHARM | SE4303T01 |
