Product Description

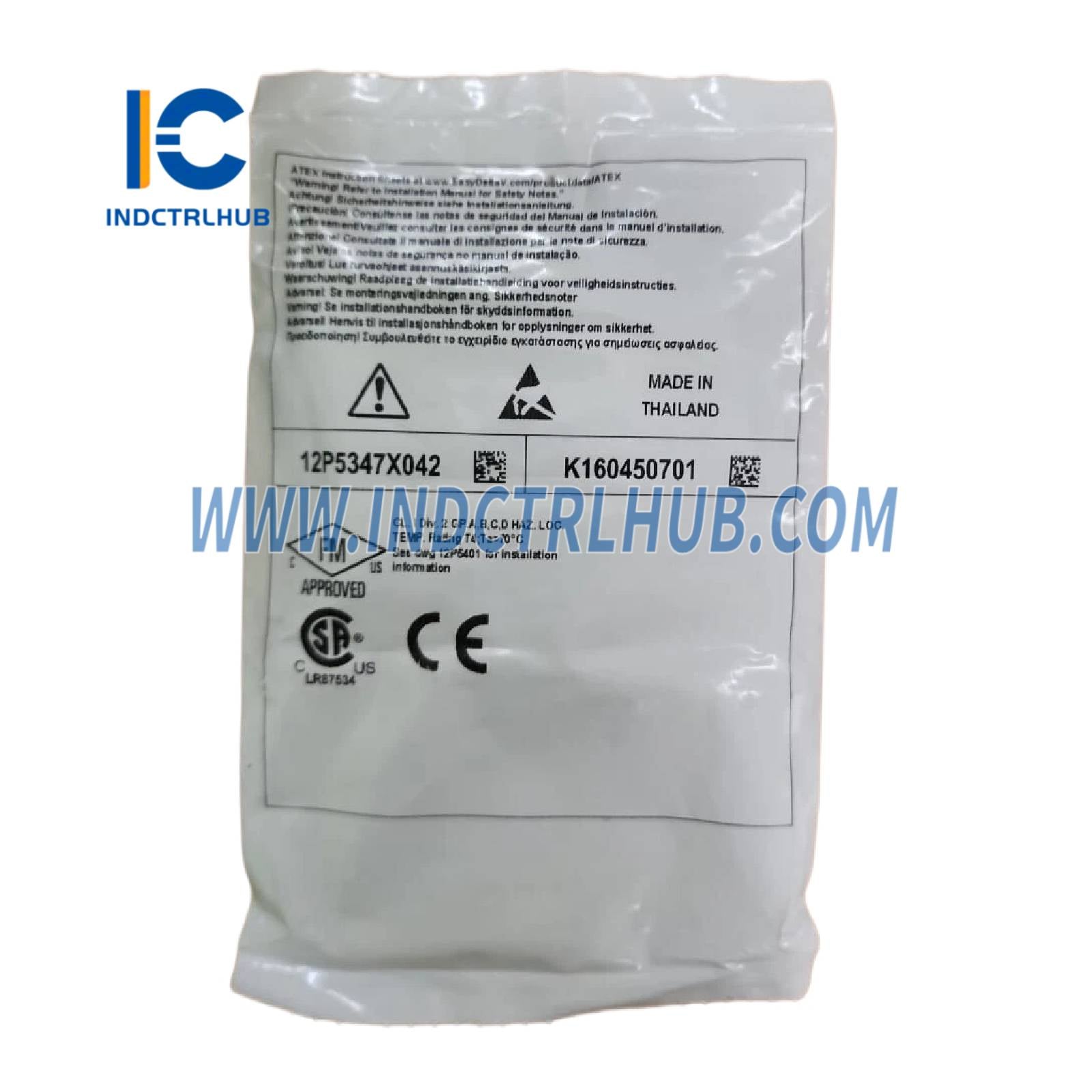

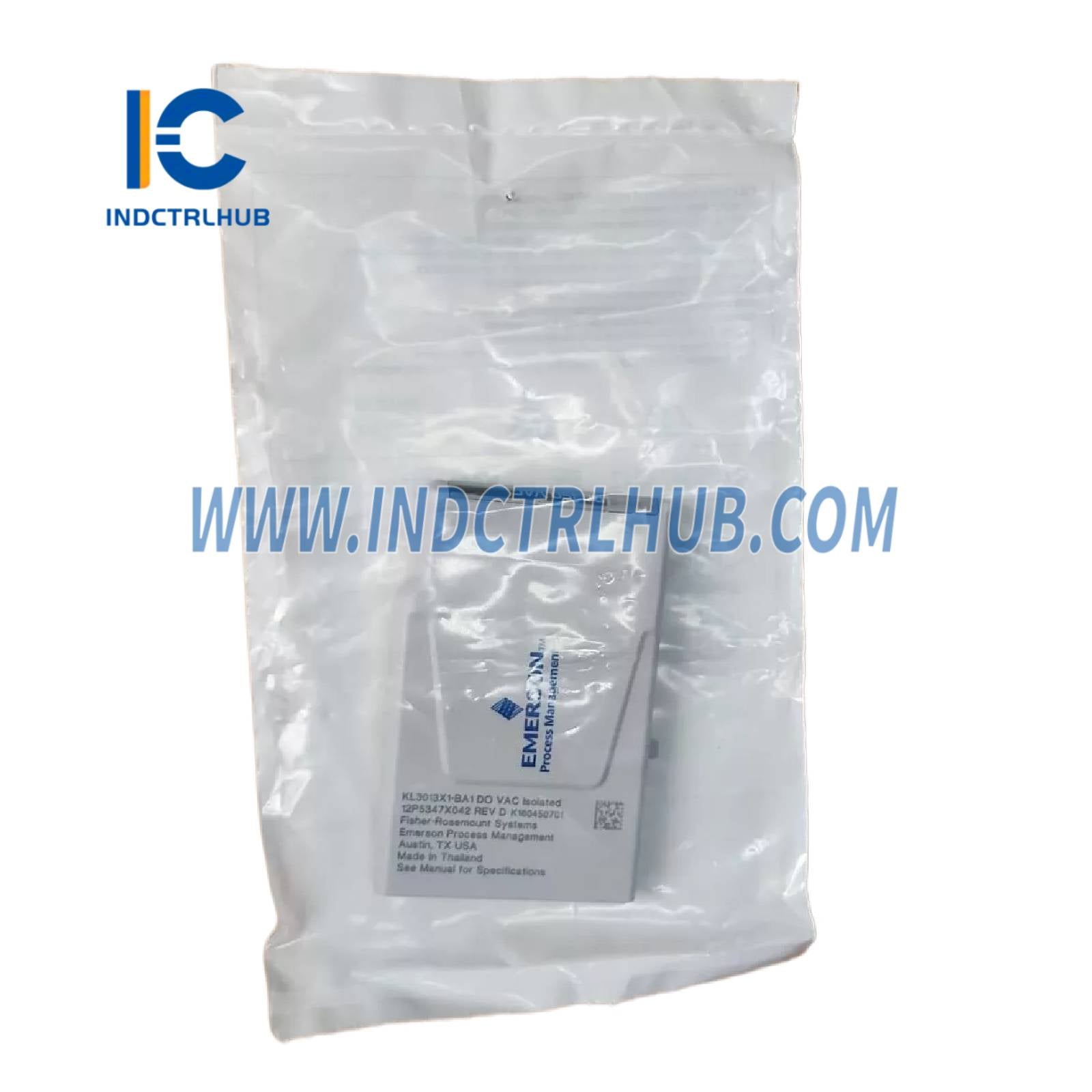

Emerson SE4302T03 KL3013X1-BA1 DO V AC Izolovaný CHARM
Prehľad produktu
- Emerson SE4302T03, tiež označovaný ako KL3013X1-BA1, je modul digitálneho výstupu charakterizácie (CHARM) navrhnutý pre distribuovaný riadiaci systém DeltaV (DCS) so sériou S elektronického maršalovania. Tento modul poskytuje izolované V AC digitálne výstupy na ovládanie poľných zariadení, ako sú relé, solenoidové ventily alebo iné zariadenia napájané striedavým prúdom v aplikáciách riadenia procesov. Je široko používaný v odvetviach ako ropa a plyn, chemický priemysel a výroba elektrickej energie, ponúkajúc flexibilnú integráciu so systémami DeltaV prostredníctvom elektronického maršalovania. Izolovaný dizajn zabezpečuje bezpečnú prevádzku vo vysokonapäťových prostrediach.
Technické špecifikácie
- SE4302T03 (KL3013X1-BA1) má nasledujúce špecifikácie na základe dokumentácie od Emerson a priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | SE4302T03 (KL3013X1-BA1) |
| Výrobca | Emerson |
| Popis | DO V AC Izolovaný CHARM |
| Séria | DeltaV S-séria (CHARM) |
| Typ výstupu | Izolovaný V AC digitálny výstup |
| Výstupné napätie | 120/230 V AC (47–63 Hz) |
| Výstupný prúd | Max. 1 A na kanál |
| Výstupná záťaž | Odporové alebo induktívne záťaže až do 230 VA |
| Požiadavka na napájanie CHARM | Max. 60 mA pri 24 VDC |
| Izolácia | Galvanická izolácia (pole k systému, 1500 V RMS; kanál ku kanálu, 1500 V RMS) |
| Ochrana proti skratu | Vyžaduje externé poistky (napr. cez svorkovnicu) |
| Prevádzková teplota | -40°C až 70°C (-40°F až 158°F) |
| Rozsah vlhkosti | 5% až 95% relatívnej vlhkosti (nekondenzujúca) |
| Rozmery | Približne 30 mm x 30 mm x 130 mm |
| Hmotnosť | Približne 0,1 kg |
| Montáž | CHARM základná doska (napr. SS3001 KL4103X1-BA1, montáž na DIN lištu) |
Ďalšie informácie
- SE4302T03 obsahuje nasledujúce ďalšie informácie na základe dokumentácie od Emerson a priemyselných zdrojov:
- Funkcia: Poskytuje izolované V AC výstupy na ovládanie zariadení napájaných striedavým prúdom, podporuje až 1 A na kanál; podporuje elektronické maršalovanie na zjednodušenie zapojenia a umožnenie flexibilného priradenia I/O; poskytuje izoláciu kanál ku kanálu a pole k systému pre bezpečnú prevádzku vo vysokonapäťových aplikáciách.
- Kompatibilita: Kompatibilný so základnými doskami DeltaV S-série CHARM (napr. SS3001 KL4103X1-BA1), CHARM I/O kartou (CIOC, napr. SE6504 KL2101X1-BB1) a štandardnými alebo poistkovými svorkovnicami (napr. SE4501 KL4501X1-BA1); podporuje systémy DeltaV verzie 11 alebo novšie; integruje sa s riadičmi DeltaV pre riadenie procesov (nie je špecifický pre SIS, na rozdiel od LS CHARM).
- Konfigurácia: Konfigurovaný cez softvér DeltaV Explorer alebo Control Studio na mapovanie výstupov pre riadiacu logiku; podporuje plug-and-play inštaláciu na základné dosky CHARM s kľúčovacím systémom na zabezpečenie kompatibility so svorkovnicami; umožňuje priradiť ktorýkoľvek kanál k akémukoľvek riadiču pomocou drag-and-drop funkcie; obsahuje diagnostické schopnosti pre monitorovanie stavu a porúch.
- Certifikácie: Spĺňa normy CE, UL, ATEX a IECEx pre nebezpečné prostredia (zóny 2, trieda I, divízia 2); hodnotený pre environmentálne podmienky G3; nie je certifikovaný pre SIL hodnotené SIS aplikácie (používajte LS CHARM pre SIS); certifikovaný KCC s autorizáciou ID KCC-REM-ERN-KL3013X1-BA1.
