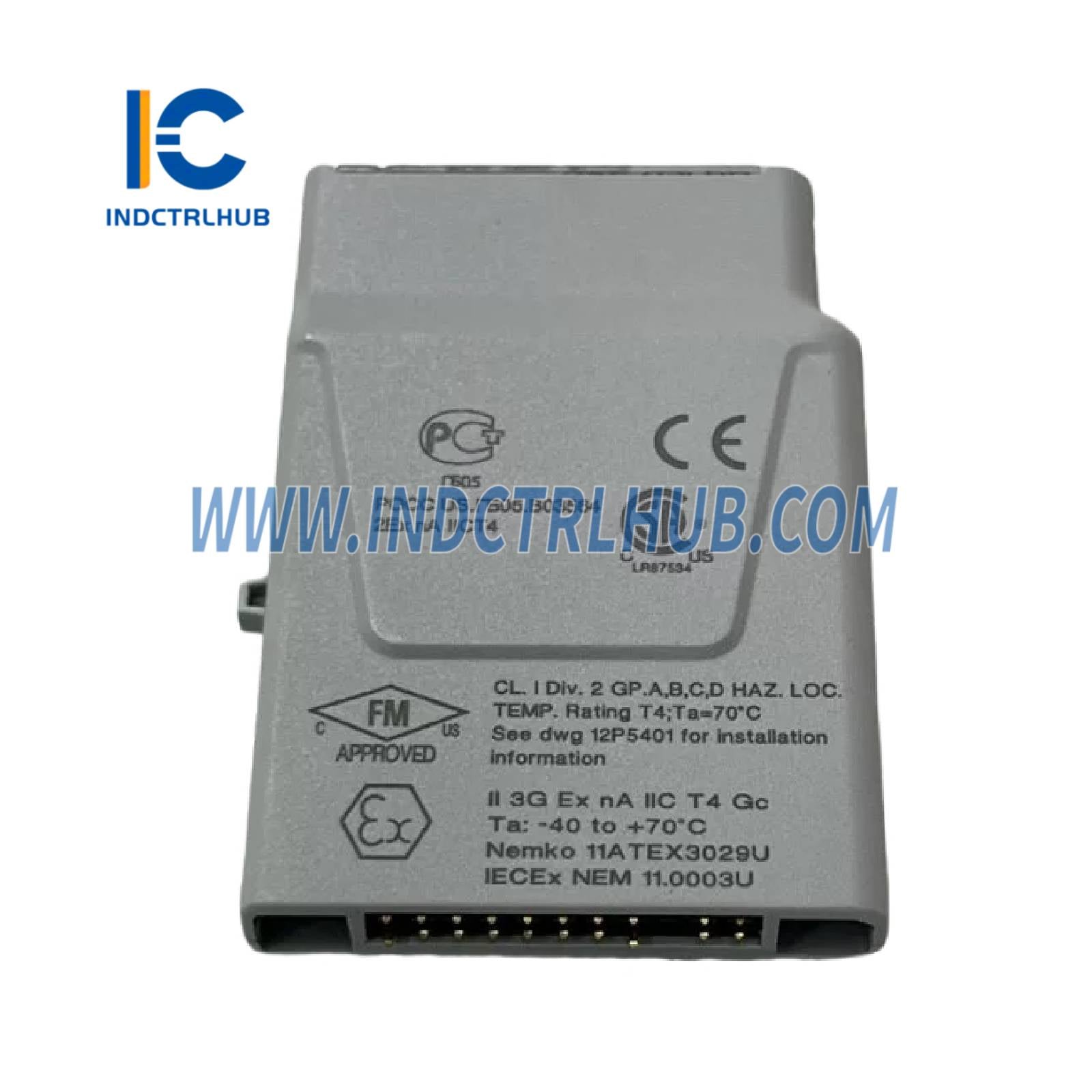

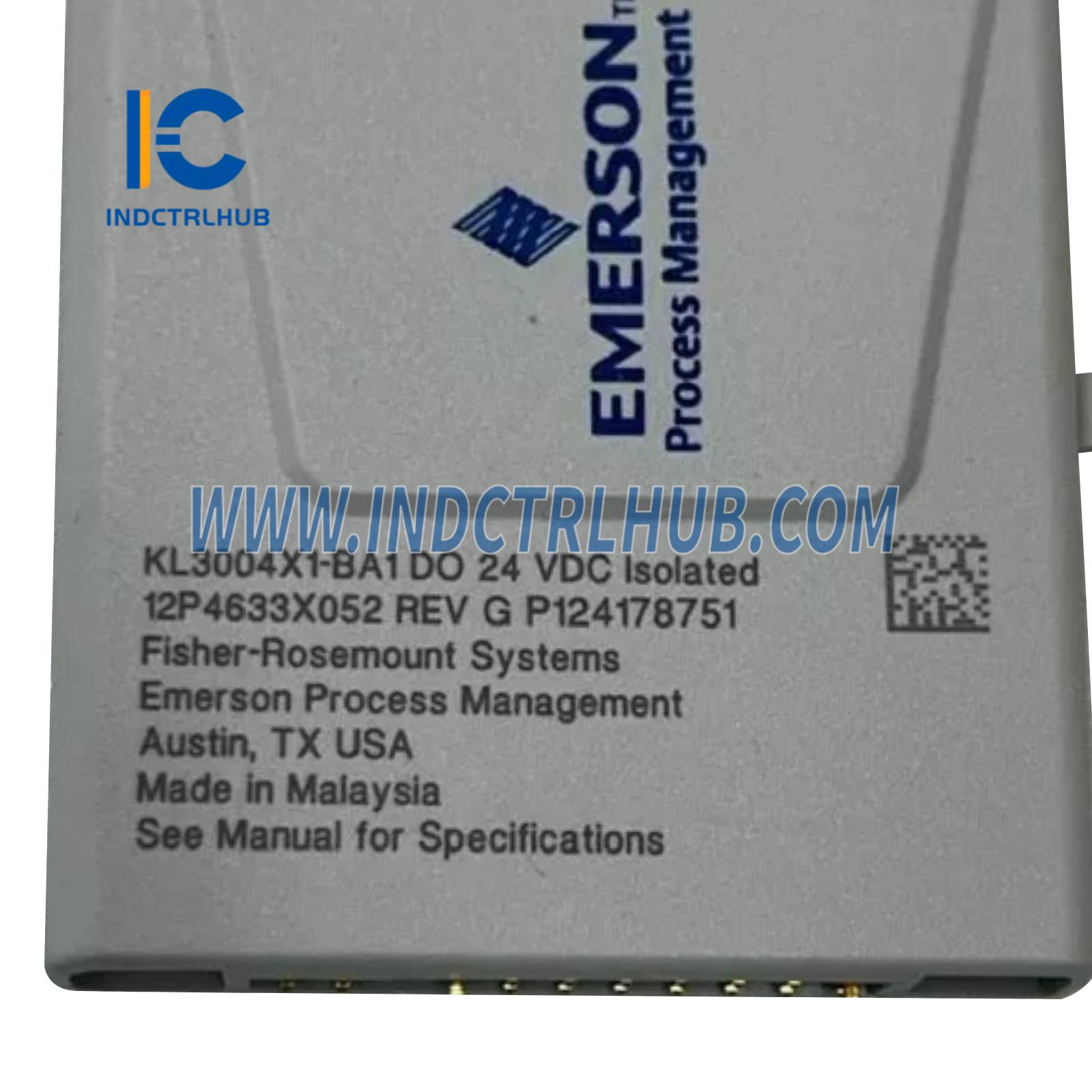

📘 Prehľad produktu
| Pole | Detaily |
|---|---|
| Výrobca | Emerson (DeltaV S-series) |
| Číslo modelu | SE4302T02 |
| Typ produktu | DO 24 V DC izolovaný CHARM (digitálny výstup, izolovaný) |
| Kompatibilita systému | DeltaV elektronické maršalovanie s CHARM I/O kartou (CIOC/CIOC2) |
| Aplikácie | Priemyselné riadenie procesov, automatizácia, distribuované riadiace systémy |
| Funkcie | Granularita jedného kanála, plug-and-play, galvanická izolácia, podpora redundantnej architektúry |
| Predpoklady | Softvér DeltaV v11.3.1 alebo novší; CIOC2 vyžaduje v14.3 alebo novší |
⚡ Elektrické špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Typ zariadenia | 24 V DC induktívna záťaž |
| Typ výstupu | Digitálny výstup, izolovaný (vhodný pre solenoidové cievky) |
| Výstupný rozsah | 4 V DC až 32 V DC |
| Výstupné hodnotenie | 1,0 A kontinuálne (2 A nárazovo <100 ms) |
| Prúd úniku v stave vypnutia | Maximálne 1 mA |
| Izolácia | Galvanicky izolované, továrensky testované na 1000 V DC |
| Požiadavka na napájanie CHARM | 22 mA max pri 24 V DC |
| CHARM Odvod tepla | 0,46 W |
| Ochrana poľného obvodu | Prúdový obvod s obmedzením na 4 A (skrat) s tepelným vypnutím, automatické resetovanie; odpojenie poľa; odporúčaný externý poistka pri zdroji napájania |
🔌 Funkčné špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Konfigurácia kanálov | Jeden kanál, individuálne konfigurovateľný |
| Konfigurovateľné správanie výstupu | Krátkodobý výstup, kontinuálny pulzný výstup |
| Kompatibilita záťaže | Odporové, induktívne záťaže (napr. solenoidy, relé) s externou diódou pre induktívne záťaže |
| Rýchlosť aktualizácie | Aktualizácie každých 50 ms pre akékoľvek štyri riadiace jednotky v systéme |
| Redundancia | Plne redundantná komunikácia z CHARM do riadiacej jednotky (cez CIOC) |
| Svorkovnicový blok | Kompatibilné so SE4501 (štandard), SE4503 (reléový výstup) |
| Zapojenie | Podpora viacjadrových káblov home run, nie je potrebné kríženie vodičov |
| Diagnostika | Stav kanála, detekcia porúch cez diagnostiku DeltaV |
🌡️ Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | -40 až +70 °C (typické pre hardvér DeltaV S-série) |
| Teplota skladovania | -40 až +85 °C (typické pre hardvér DeltaV S-série) |
| Vlhkosť | 5 % až 95 % bez kondenzácie (typické pre DeltaV S-sériu) |
| Vibrácie | IEC 60068-2-6; 1 g, 10-500 Hz (typické pre hardvér montovaný v teréne) |
| Náraz | IEC 60068-2-27; 15 g, 11 ms (typické pre hardvér montovaný v teréne) |
| IP hodnotenie | IP20 (typické pre CHARMy montované na DIN lištu) |
✅ Certifikácie a súlad
| Štandard | Detaily |
|---|---|
| Bezpečnosť | UL 508, CSA C22.2 č. 107.1 (Priemyselné riadiace zariadenia) |
| Nebezpečné miesta | Trieda I, Div 2; Trieda I, Zóna 2; ATEX/IECEx (Ex ec nC IIC Gc) (typické pre DeltaV S-sériu) |
| Zhoda CE | Smernica o nízkom napätí, IEC/EN 62368-1, IEC/EN 60950-1 |
| EMC | EN 61326-1 (Priemyselná elektromagnetická kompatibilita) |
| Iné | Vyhovuje RoHS; navrhnuté pre použitie s DeltaV Smart Switchmi |
🛠️ Inštalácia a montáž
| Parameter | Detaily |
|---|---|
| Montáž | DIN lišta cez nosič CHARM I/O (CIOC/CIOC2) |
| Inštalácia | Inštalácia na zacvaknutie, výmena za chodu (bez ohnutých pinov, uvoľnenie tlačidlom) |
| Zapojenie | Pripojené na svorkovnice CHARM (SE4501/SE4503); nie je potrebné prednastavenie typu signálu |
| Ochranný kryt | Voliteľný ochranný kryt CHARM (SE6103, balenie po 12) |
| Označovanie | Identifikačné štítky kanálov (SE4606T02, balenie po 8) |
📏 Fyzikálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Rozmery (Š x V x H) | 263 mm x 58 mm x 28 mm (10.35 in x 2.28 in x 1.10 in) |
| Hmotnosť | 0,43 kg (0,95 lb) |
