Product Description

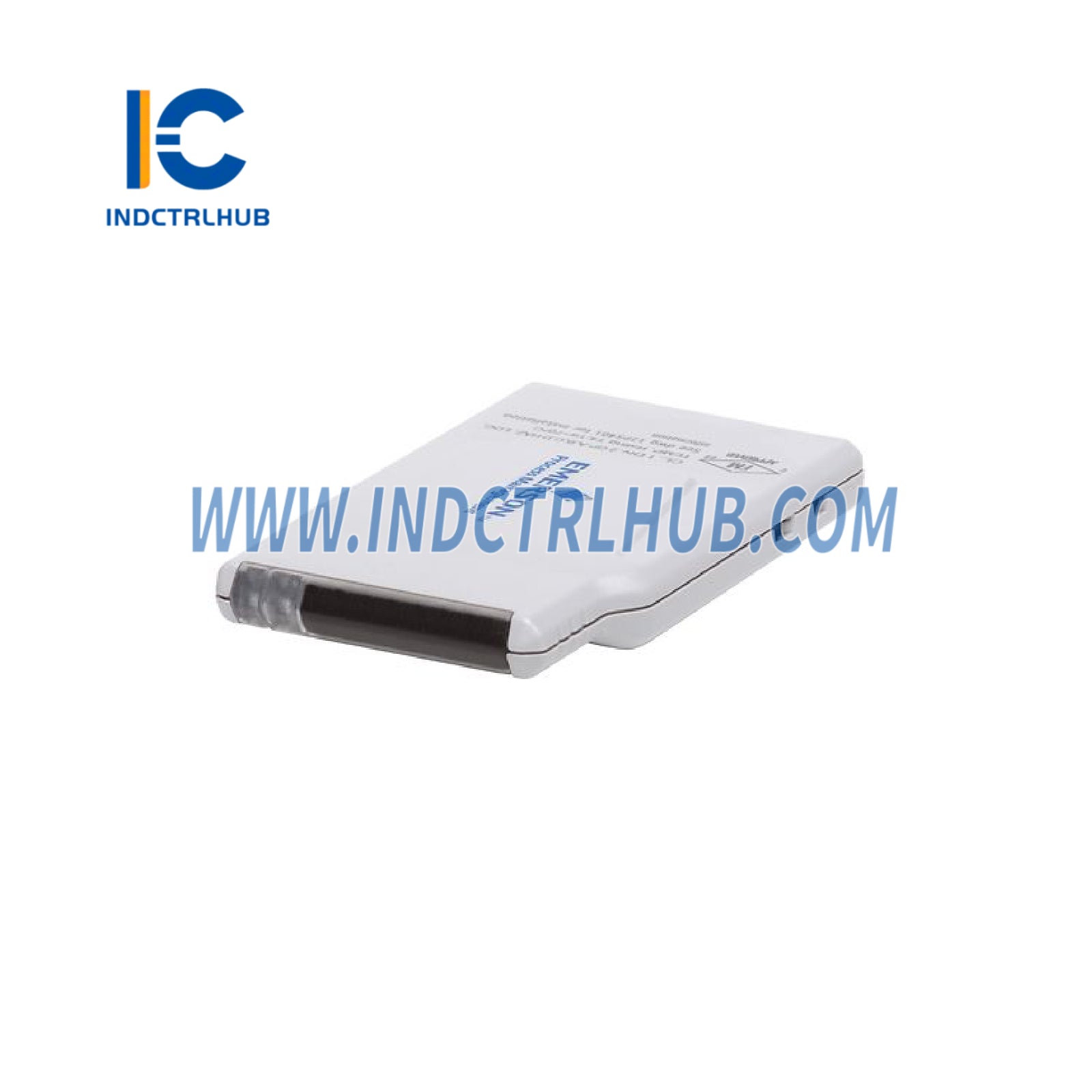

📘 Prehľad produktu
| Pole | Detaily |
|---|---|
| Výrobca | Emerson (DeltaV S-series) |
| Číslo modelu | SE4302T01 |
| Typ produktu | DO 24 V DC High-Side CHARM (digitálny výstup, prepínanie High-Side) |
| Kompatibilita systému | DeltaV elektronické maršalovanie s CHARM I/O kartou (CIOC/CIOC2) |
| Aplikácie | Priemyselné riadenie procesov, automatizácia, distribuované riadiace systémy |
| Funkcie | Granularita jedného kanála, plug-and-play, podporuje redundantnú architektúru |
| Predpoklady | Softvér DeltaV v11.3.1 alebo novší; CIOC2 vyžaduje v14.3 alebo novší |
⚡ Elektrické špecifikácie

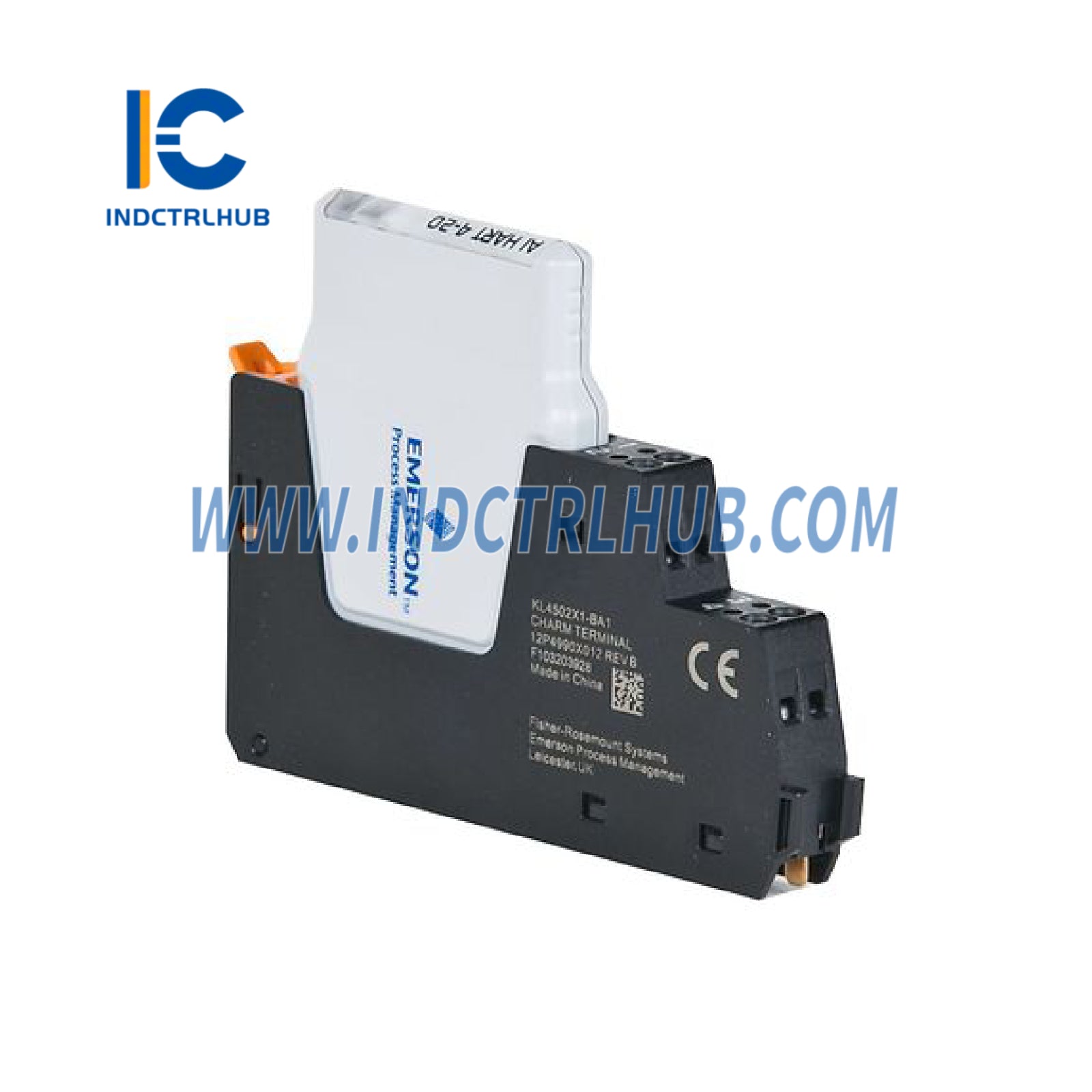

| Parameter | Špecifikácia |
|---|---|
| Typ výstupu | Digitálny výstup, 24 V DC High-Side (zdrojový) |
| Menovité napätie | 24 V jednosmerného prúdu |
| Výstupný prúd | Až 500 mA na kanál (typické pre high-side DO CHARM) |
| Spotreba energie | Nie je explicitne špecifikované; typicky <1 W na CHARM (na základe podobných modelov ako SE4301T01: 0,51 W) |
| Izolácia | Galvanická izolácia medzi poľom a systémom (konkrétne hodnoty nie sú uvedené) |
| Vnútorné zapojenie | Vyžaduje štandardný CHARM terminálový blok (SE4501) alebo terminálový blok výstupu relé (SE4503) |
| Ochrana proti skratu | Elektronická ochrana, automatické zotavenie (typické pre DeltaV DO CHARM) |
| Diagnostika | Stav kanála, detekcia porúch cez diagnostiku DeltaV |
🔌 Funkčné špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Konfigurácia kanálov | Jeden kanál, individuálne konfigurovateľný |
| Typ prepínania | High-Side (pripája záťaž k pozitívnemu napájaniu) |
| Kompatibilita záťaže | Odporové, induktívne záťaže (napr. solenoidy, relé) s externou diódou pre induktívne záťaže |
| Rýchlosť aktualizácie | Aktualizácie každých 50 ms pre akékoľvek štyri riadiace jednotky v systéme |
| Redundancia | Plne redundantná komunikácia z CHARM do riadiacej jednotky (cez CIOC) |
| Svorkovnicový blok | Kompatibilné so SE4501 (štandard), SE4503 (výstup relé) |
| Zapojenie | Podporuje viacjadrové home run káble, nie je potrebné kríženie vodičov |
🌡️ Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | -40 až +70 °C (typické pre hardvér DeltaV S-series) |
| Teplota skladovania | -40 až +85 °C (typické pre hardvér série DeltaV S) |
| Vlhkosť | 5 % až 95 % bez kondenzácie (typické pre sériu DeltaV S) |
| Vibrácie | IEC 60068-2-6; 1 g, 10-500 Hz (typické pre hardvér montovaný v teréne) |
| Náraz | IEC 60068-2-27; 15 g, 11 ms (typické pre hardvér montovaný v teréne) |
| IP hodnotenie | IP20 (typické pre moduly CHARM montované na DIN lištu) |
✅ Certifikácie a súlad
| Štandard | Detaily |
|---|---|
| Bezpečnosť | UL 508, CSA C22.2 č. 107.1 (Priemyselné riadiace zariadenia) |
| Nebezpečné miesta | Trieda I, Div 2; Trieda I, Zóna 2; ATEX/IECEx (Ex ec nC IIC Gc) (typické pre sériu DeltaV S) |
| Zhoda CE | Smernica o nízkom napätí, IEC/EN 62368-1, IEC/EN 60950-1 |
| EMC | EN 61326-1 (Priemyselná elektromagnetická kompatibilita) |
| Iné | Vyhovuje RoHS; navrhnuté pre použitie s DeltaV Smart Switchmi |
🛠️ Inštalácia a montáž
| Parameter | Detaily |
|---|---|
| Montáž | DIN lišta cez nosič CHARM I/O (CIOC/CIOC2) |
| Inštalácia | Inštalácia na zacvaknutie, výmena za prevádzky (žiadne ohnuté piny, uvoľnenie tlačidlom) |
| Zapojenie | Nasadené na svorkovnice CHARM (SE4501/SE4503); nie je potrebné prednastavenie typu signálu |
| Ochranný kryt | Voliteľný ochranný kryt CHARM (SE6103, balenie po 12) |
| Označovanie | Označenia identifikátorov kanálov (SE4606T02, balenie po 8) |
📏 Fyzikálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Rozmery (Š x V x H) | Približne 15 mm x 100 mm x 70 mm (typické pre moduly CHARM) |
| Hmotnosť | Približne 0,1 kg (typické pre moduly CHARM) |
