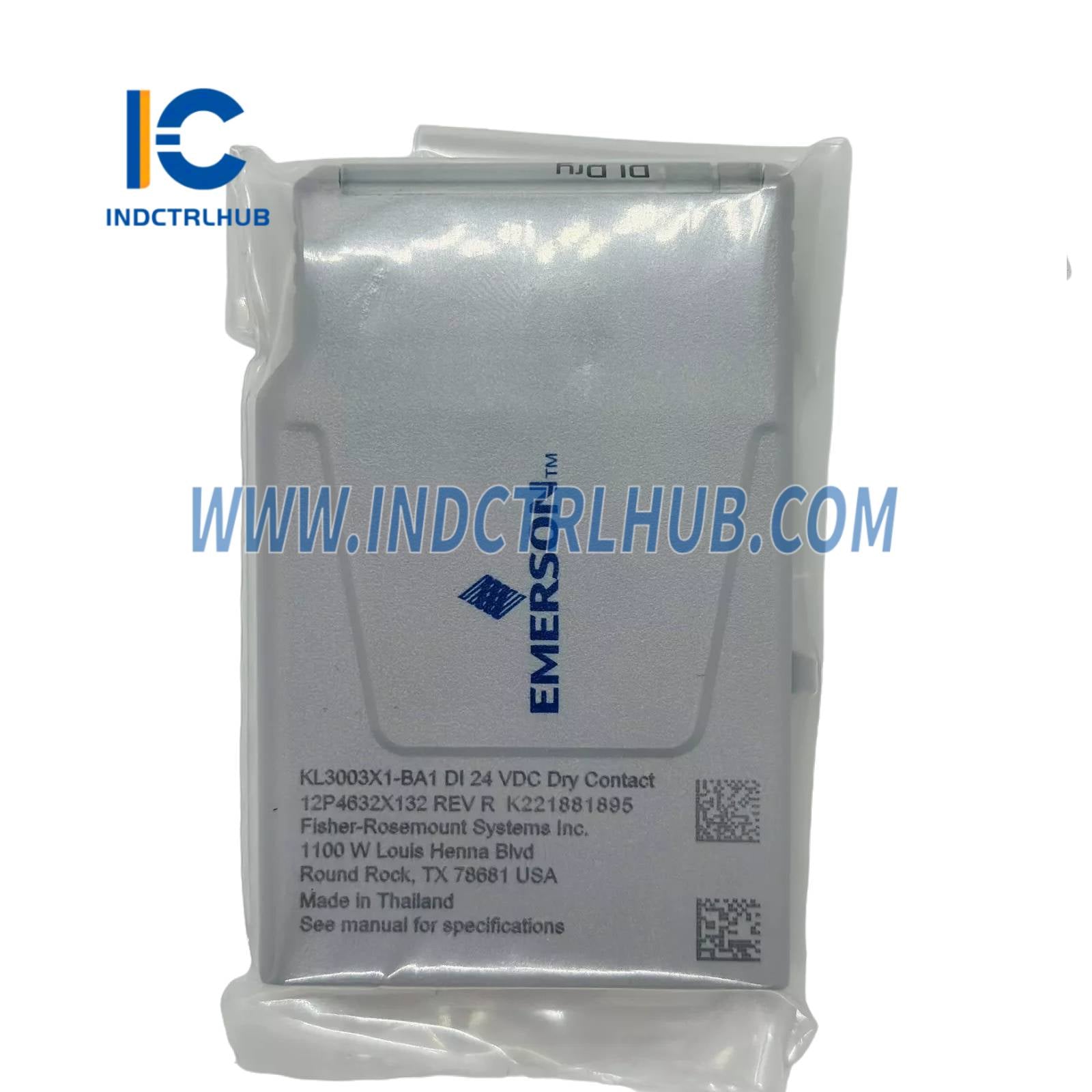

Product Description
📘
Prehľad produktu
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Emerson |
|
Číslo modelu |
SE4301T02 |
|
Typ produktu |
Diskrétny vstup CHARM |
|
Funkcia |
24V DC vstup suchého kontaktu, snímanie na nízkej strane |
|
Kompatibilita systému |
DeltaV v11.3.1+ (s SD Plus, SX, SQ, MQ Plus, MQ, MX, PK riadiacimi jednotkami v14.3+) |
⚙️
Hardvérové špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Typy snímačov |
24V DC suché kontakty |
|
Impedancia kanála |
4,8 kΩ |
|
Navlhčovacie napätie |
22,5 V ±5 %, prúd obmedzený na 12,5 mA |
|
Požiadavka na napájanie CHARM |
Max. 22 mA pri 24 VDC |
|
Odvod tepla |
0,33 W |
|
Izolácia |
Nie je izolované |
|
Ochrana poľného obvodu |
Obvod obmedzenia prúdu 12,5 mA |
|
Úrovne detekcie |
Zapnuté: >2,25 mA (<5,3 kΩ) Vypnuté: <1,75 mA (>8,2 kΩ) |
|
Detekcia porúch (voliteľná) |
<100 Ω (skrat), 400 Ω–40 kΩ (OK), >75 kΩ (otvorené) s VS6904 EOL |
|
Konfigurovateľné režimy kanálov |
Suchý kontakt DI (<2 Hz), Počet pulzov (0,1 Hz–10 kHz, min. šírka 50 µs) |
🌡️
Environmentálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Prevádzková teplota |
-40 až +70 °C (alebo -40 až +60 °C v krytoch) |
|
Teplota skladovania |
-40 až +85 °C |
|
Relatívna vlhkosť |
5 % až 95 %, bez kondenzácie |
|
Náraz |
10 g, polsinusová vlna po dobu 11 ms |
|
Vibrácie |
1 mm (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
|
Stupeň ochrany |
IP20 |
|
Kontaminanty |
ISA-S71.04-1985 Trieda G3 (s ochranným náterom) |
🔌
Kompatibilita zapojenia a svorkovnicového bloku
|
Parameter |
Špecifikácia |
|---|---|
|
Kompatibilné svorkovnicové bloky |
Štandardný CHARM svorkovnicový blok (SE4501) |
|
Počet pripojení |
4 skrutkové svorkovnice (22–14 AWG / 0,32–2,5 mm²) |
|
Dĺžka odizolovania |
7–9 mm |
|
Pripojenie tienenia |
1 na kanál, plus 1 na kábel |
💡
LED indikátory
|
Typ LED |
Farba/správanie |
|---|---|
|
LED napájania/integrity |
Zelená stále svietiaca = NormálnyZelená blikajúca = Čaká na konfiguráciuČervená blikajúca = Porucha zapojeniaČervená stále svietiaca = Interná porucha |
|
LED stav poľa signálu |
Žltá = Obvod je pod napätím |
📜

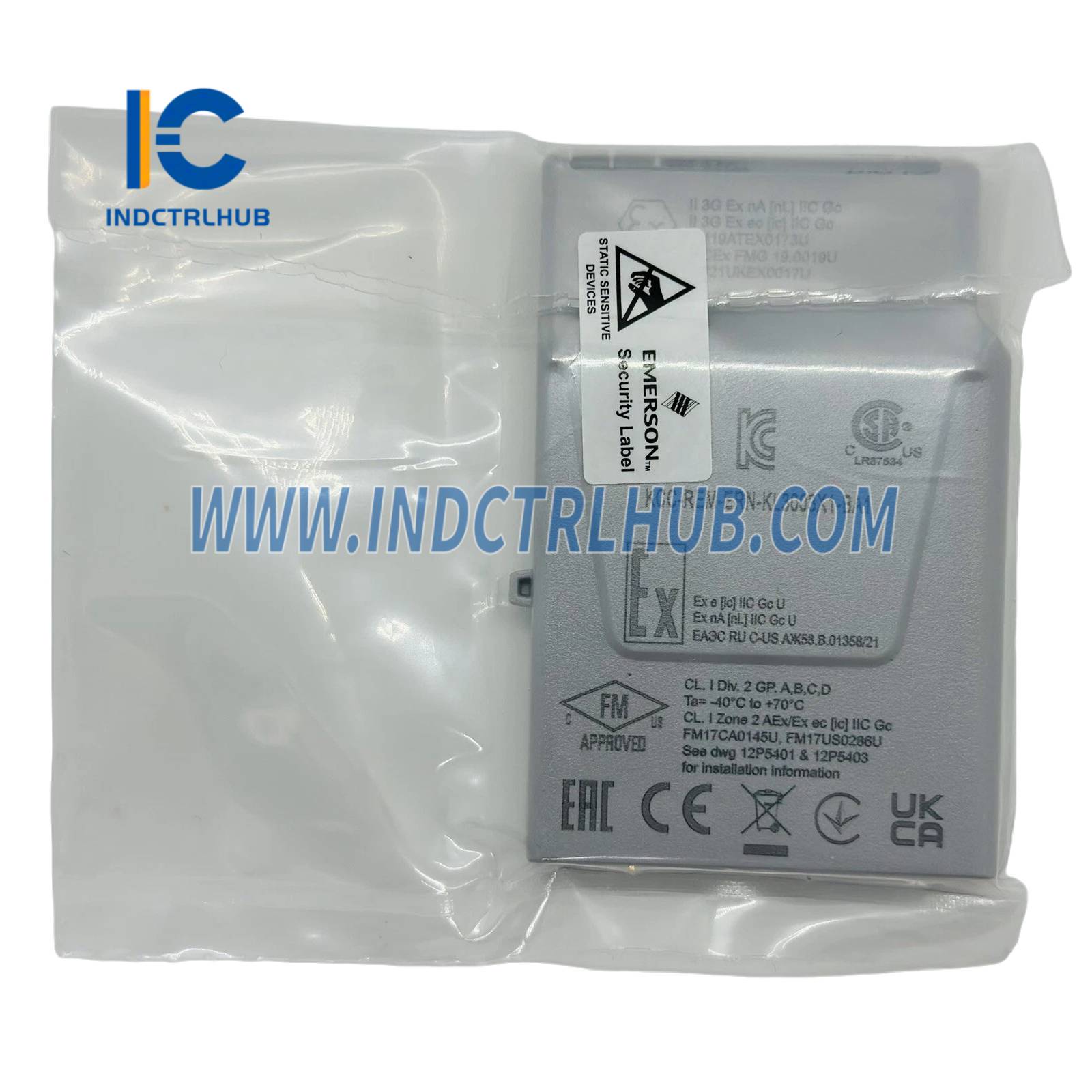

Certifikáty
|
Štandard |
Súlad |
|---|---|
|
CE |
EN 61326-1 (EMC) |
|
FM / CSA |
FM 3600, FM 3611 / CSA C22.2 č. 213-M1987, 61010-1 |
|
ATEX / IEC-Ex |
EN60079-0, EN60079-7, EN60079-15 / Ex ec IIC T4 Gc, Ex ec ic IIC T4 Gc |
|
Námorný |
IACS E10, ABS, DNV námorný certifikát |
|
Achilles |
Certifikácia komunikácie (CIOC a CIOC2) |
🧩
Inštalácia & Použitie systému
-
Inštalované na DeltaV CHARM základnej doske (12 CHARMs na základnú dosku, 8 základných dosiek na CIOC).
-
Systém samokľúčovania zabezpečuje správnu inštaláciu typu CHARM.
-
Návrh odolný voči poruchám s obmedzením prúdu na kanál a ochranou proti prepätiu.
-
Nakonfigurované elektronicky systémovým softvérom po vložení.
