Product Description
Detaily produktu
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Číslo modelu |
PR6423/010-010 + CON021 |
|
Kategória |
Systém snímača posunu vírivých prúdov |

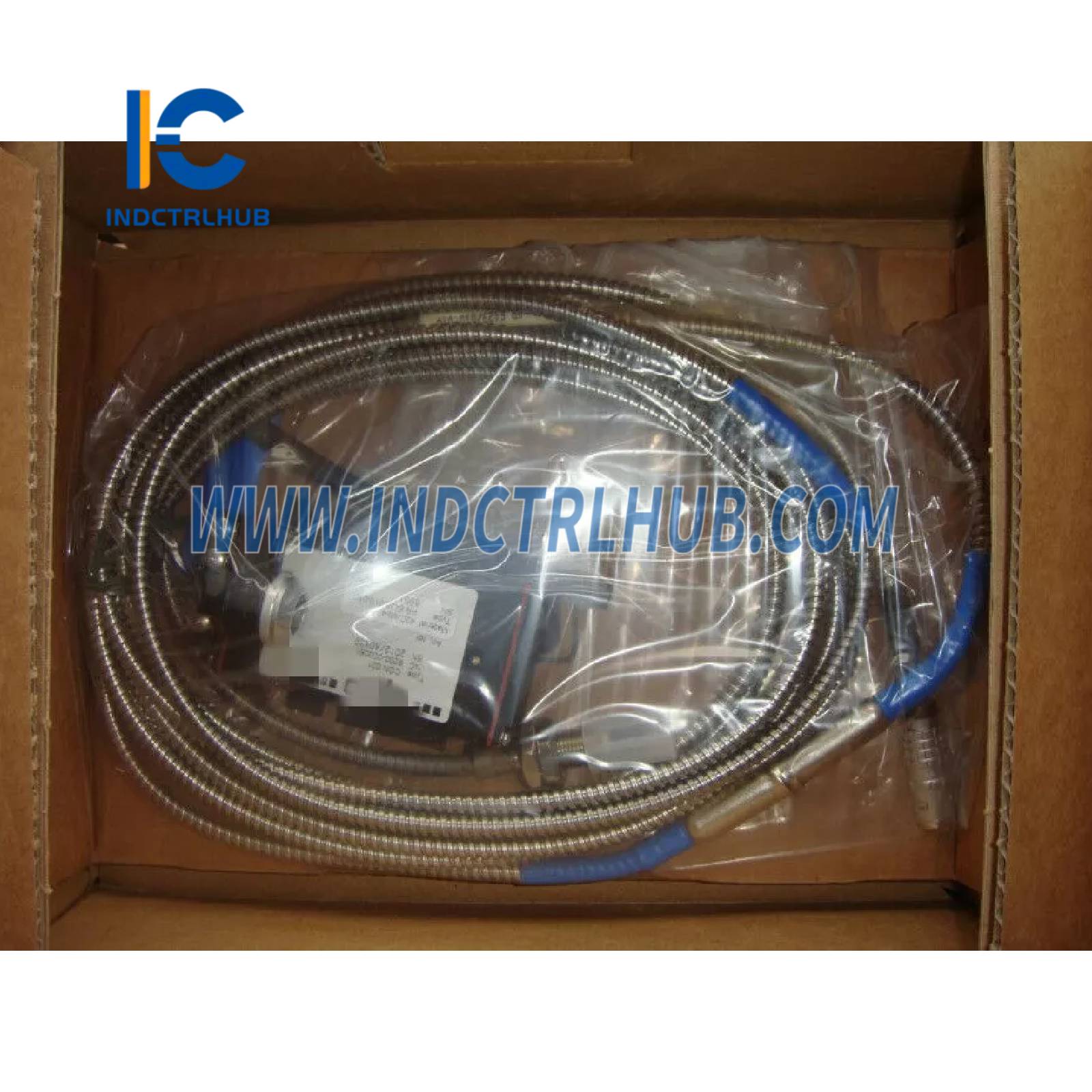

PR6423 – snímač vírivých prúdov
Technické špecifikácie výkonu
|
Parameter |
Hodnota |
|---|---|
|
Priemer hrotu |
8 mm |
|
Lineárny merací rozsah |
2 mm (80 mils) |
|
Počiatočný vzduchový medzera |
0,5 mm (20 mils) |
|
Prírastkový merací faktor (ISF) |
8 V/mm (203,2 mV/mil) ±5 % (0–45 °C) |
|
Odchýlka od najlepšej priamky |
±0,025 mm (±1 mil) (0–45 °C) |
|
Minimálny priemer hriadeľa |
25 mm (0,79”) |
|
Cieľový materiál |
42CrMo4 (AISI/SAE 4140), ostatné na požiadanie |
Environmentálne
|
Parameter |
Hodnota |
|---|---|
|
Trieda ochrany |
IP66 (IEC 60529) |
|
Prevádzková teplota (senzor) |
-35 až +180 °C (-31 až +356 °F) |
|
Prevádzková teplota (kábel/konektor) |
-35 až +150 °C (-31 až +302 °F) |
|
Materiál snímača |
PEEK (polyéteréterketón) |
|
Materiál kábla |
PTFE (polytetrafluóretylén) |
|
Materiál konektora |
Mosadz, niklovaná |
|
Hmotnosť (senzor + 1m kábel) |
Približne 100 g (3,53 oz) |
Varianty objednávky
|
Priemer hrotu |
Závity |
Opláštený kábel |
Číslo modelu |
|---|---|---|---|
|
8 mm |
M10x1 |
Nie |
PR6423/00 |
|
8 mm |
M10x1 |
Áno |
PR6423/01 |
|
8 mm |
3/8”-24 UNF |
Nie |
PR6423/10 |
|
8 mm |
3/8”-24 UNF |
Áno |
PR6423/11 |
|
— |
Reverzná montáž |
Áno |
PR6423/03 /13 |
CON021 – Prevádzač signálu vírivých prúdov
Dynamický výkon
|
Parameter |
Hodnota |
|---|---|
|
Frekvenčný rozsah |
0–20 000 Hz (-3 dB) |
|
Čas nábehu |
<15 µs |
|
Kompatibilné senzory |
PR6422, PR6423, PR6424, PR6425, PR6426 |
|
Modely s rozšíreným rozsahom |
Dostupné pre rozsah až 24 mm (napr. PR6426) |
Environmentálne
|
Parameter |
Hodnota |
|---|---|
|
Prevádzková teplota |
-30 až +100 °C (-22 až 212 °F) |
|
Náraz / Vibrácie |
5 g @ 60 Hz @ 25 °C |
|
Trieda ochrany |
IP20 |
Výkon a elektrina
|
Parameter |
Hodnota |
|---|---|
|
Rozsah napájacieho napätia |
-23 V až -32 V (rôzne podľa konfigurácie výstupu) |
|
Rozsah výstupného napätia |
-4 V až -20 V alebo -2 V až -18 V v závislosti od napájania |
|
Materiál krytu |
LMgSi 0,5 F22 |
|
Hmotnosť |
~120 g (4,24 oz) |
|
Montáž |
4 x M5x20 skrutky (v balení) |
|
Typ pripojenia |
Lemo konektor (senzor), skrutkový terminál (napájanie/výstup) |
Tabuľka zodpovedajúcich modelov prevodníkov
|
Číslo modelu |
Senzor |
Merací rozsah |
Chyba linearity |
|---|---|---|---|
|
CON021 |
PR6422–26 |
1–8 mm |
≤ 1,0–1,5 % |
|
CON021/913-030 |
PR6423 |
3,0 mm |
≤ 1,5 % |
|
CON021/913-040 |
PR6423 |
4,0 mm |
≤ 2,0 % |
|
CON021/915-040 |
PR6425 |
4,0 mm |
≤ 1,5 % |
|
CON021/916-240 |
PR6426 |
24,0 mm |
≤ 3,5 % |
Špeciálna verzia: PR6423/xxx-xxx-RAD (odolný voči žiareniu)
|
Funkcia |
Hodnota |
|---|---|
|
Prevádzková teplota |
-35 až +80 °C |
|
Odolnosť voči žiareniu |
Senzor: až do 80 Mrad; Kábel: až do 0,1 Mrad |
|
Životnosť (0,5 Sv/h) |
18,26 rokov (neutrón), 183 rokov (beta/gama) |
|
Materiál snímača |
Epoxidová živica |
|
Materiál kábla |
Polyolefíny |
