Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |

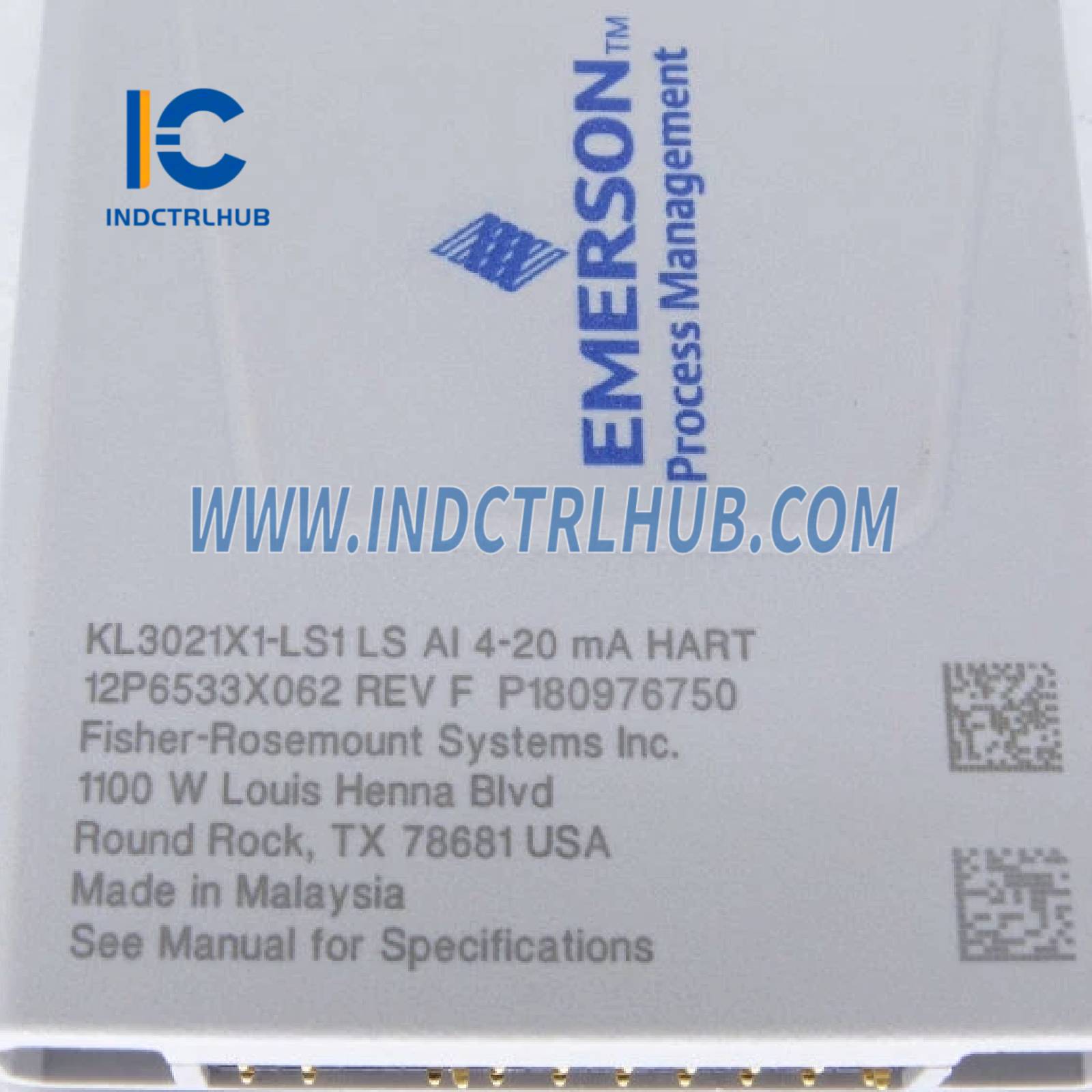

KL3021X1-LS1 |
|
Popis |
LS AI 4-20 mA HART CHARM |
Špecifikácie napájania
|
Parameter |
Hodnota |
|---|---|
|
Výkonové hodnotenie CHARM zbernice |
+6.3 VDC pri 32 mA |
|
Napájanie poľného obvodu |
+24 VDC pri 25 mA |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
-40 °C až +70 °C |
|
Náraz |
10 g ½ sínusová vlna po dobu 11 ms |
|
Vibrácie |
1 mm Peak to Peak (2–13,2 Hz);0,7g (13,2–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04–1985 Trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
IP hodnotenie |
IP20 |
|
Kľúč svorkovnice |
1A |
Dôležité poznámky
-
Pokyny pre nebezpečné oblasti:
-
Odkazujte sa na Dokument 12P5403 – DeltaV™ Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installation Instructions
-
Ďalšie inštalačné pokyny sú k dispozícii v DeltaV™ S-series a CHARMs Hardware Installation Manual
-
Pokyny pre Hot Swap:
-
Povolené iba ak CHARM Smart Logic Solver Carrier (KL4103X1-BA1) dodáva ≤ 26,4 VDC Voc
-
Táto podmienka je splnená použitím KJ1502X1 DeltaV hromadných napájacích zdrojov, inštalovaných podľa špecifikácie
-
Kompatibilita CHARM:
-
Používa auto-keying systém: svorkovnicový blok sa sám kľúčuje počas prvej inštalácie CHARM
-
Na zmenu typu CHARM, odstrániť svorkovnicový blok a resetovať kľúče
-
Údržba:
-
Žiadne časti opraviteľné používateľom
-
Demontáž nie je povolená
-
Kalibrácia nie je potrebná
