Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |
KL3002X1-BA1 |
|
Popis |

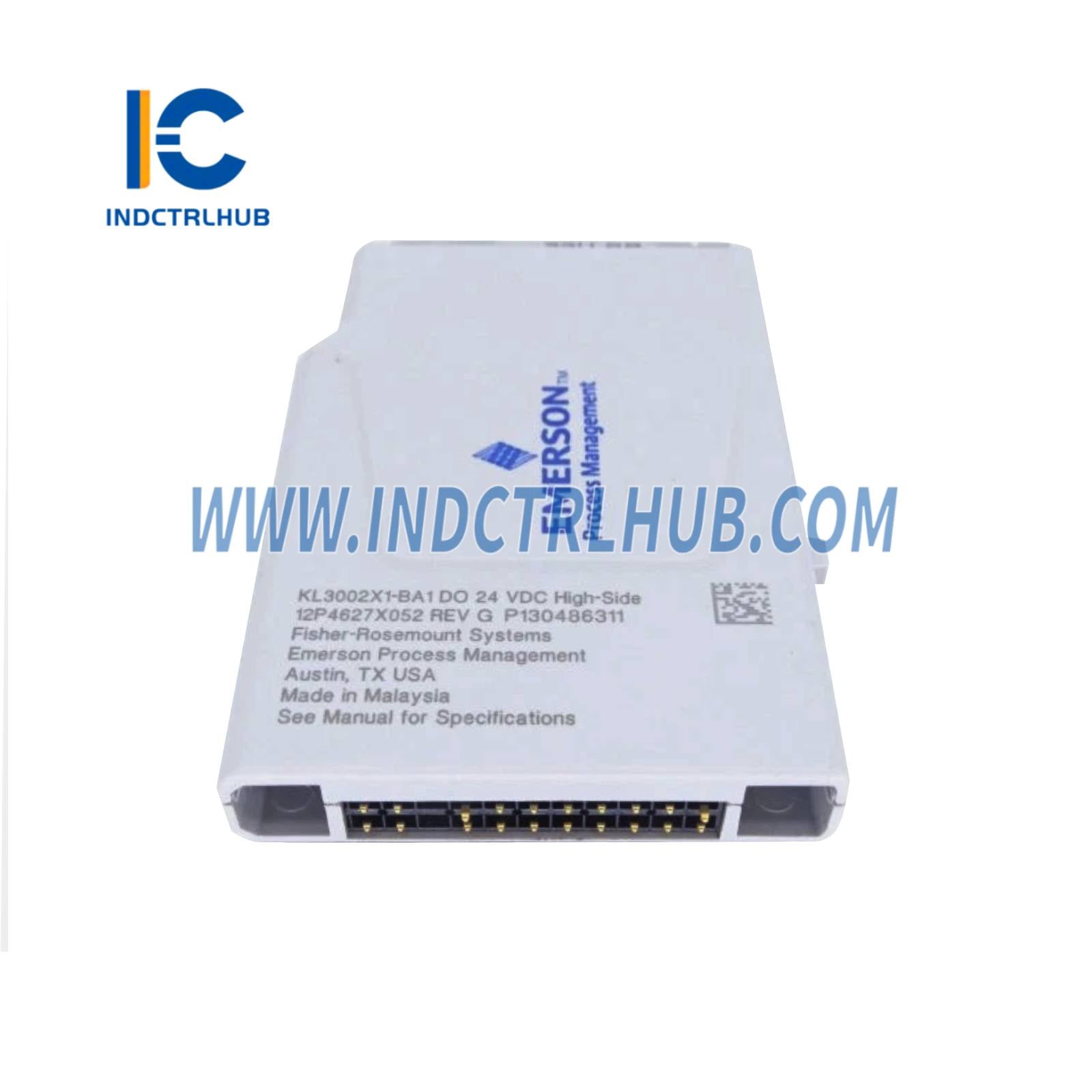

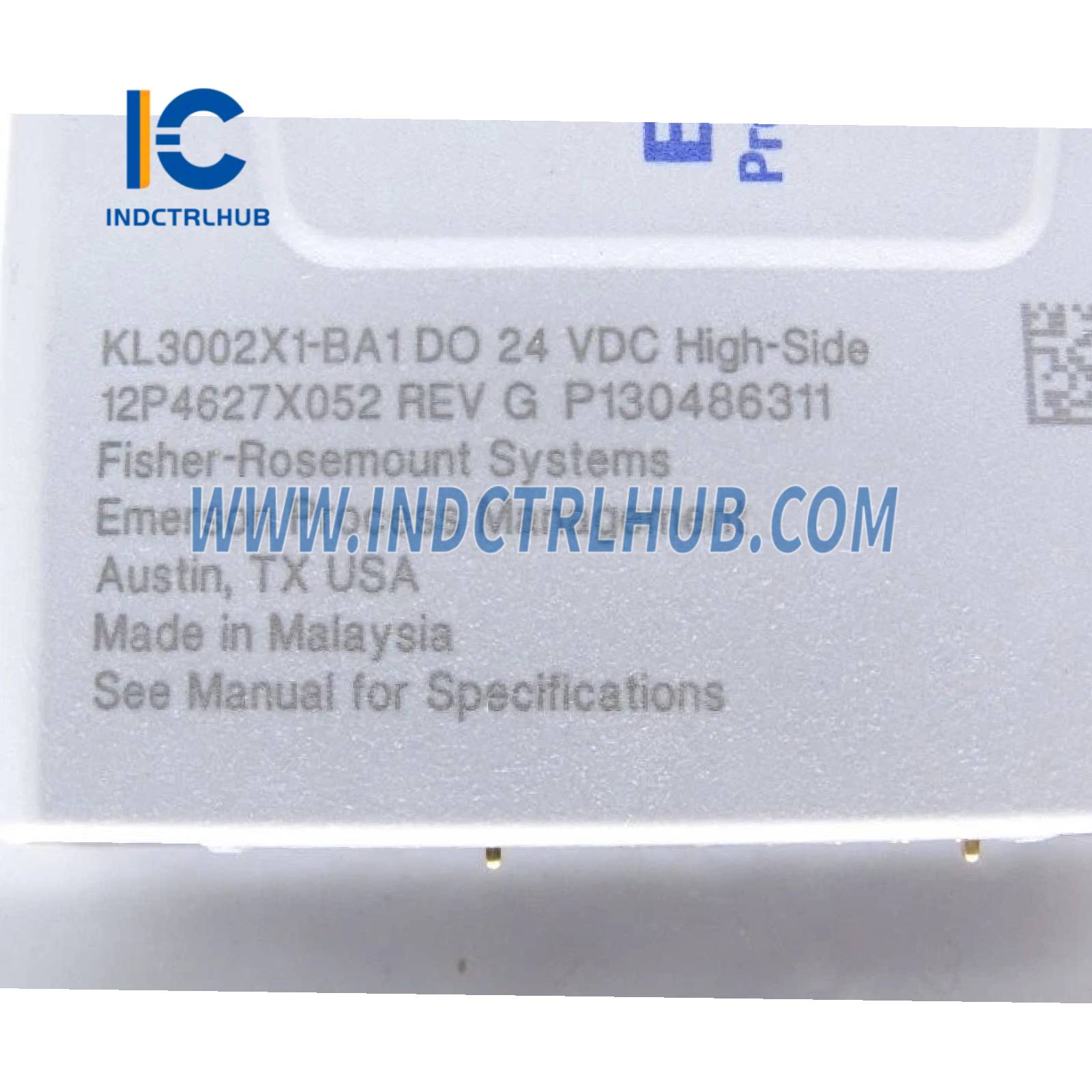

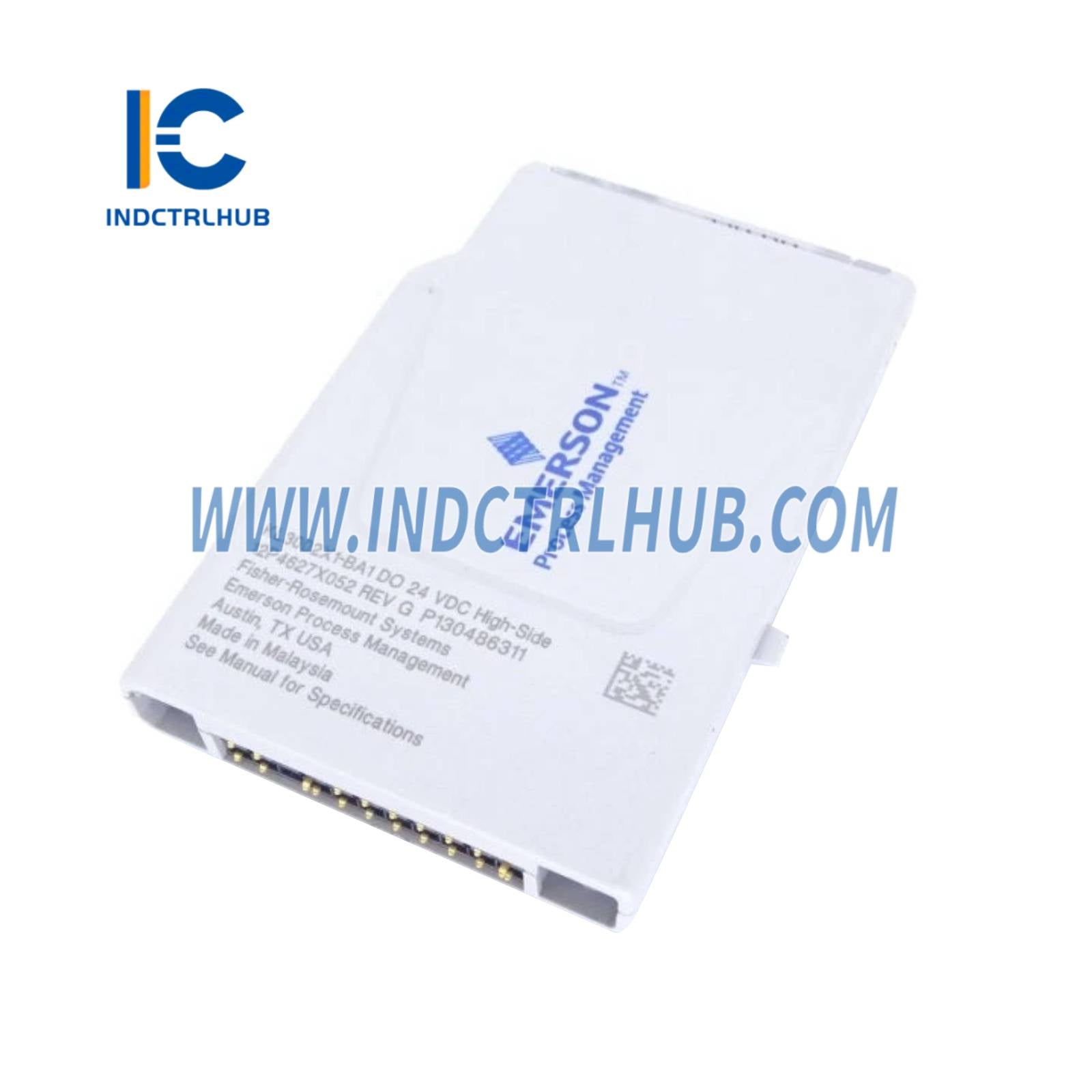

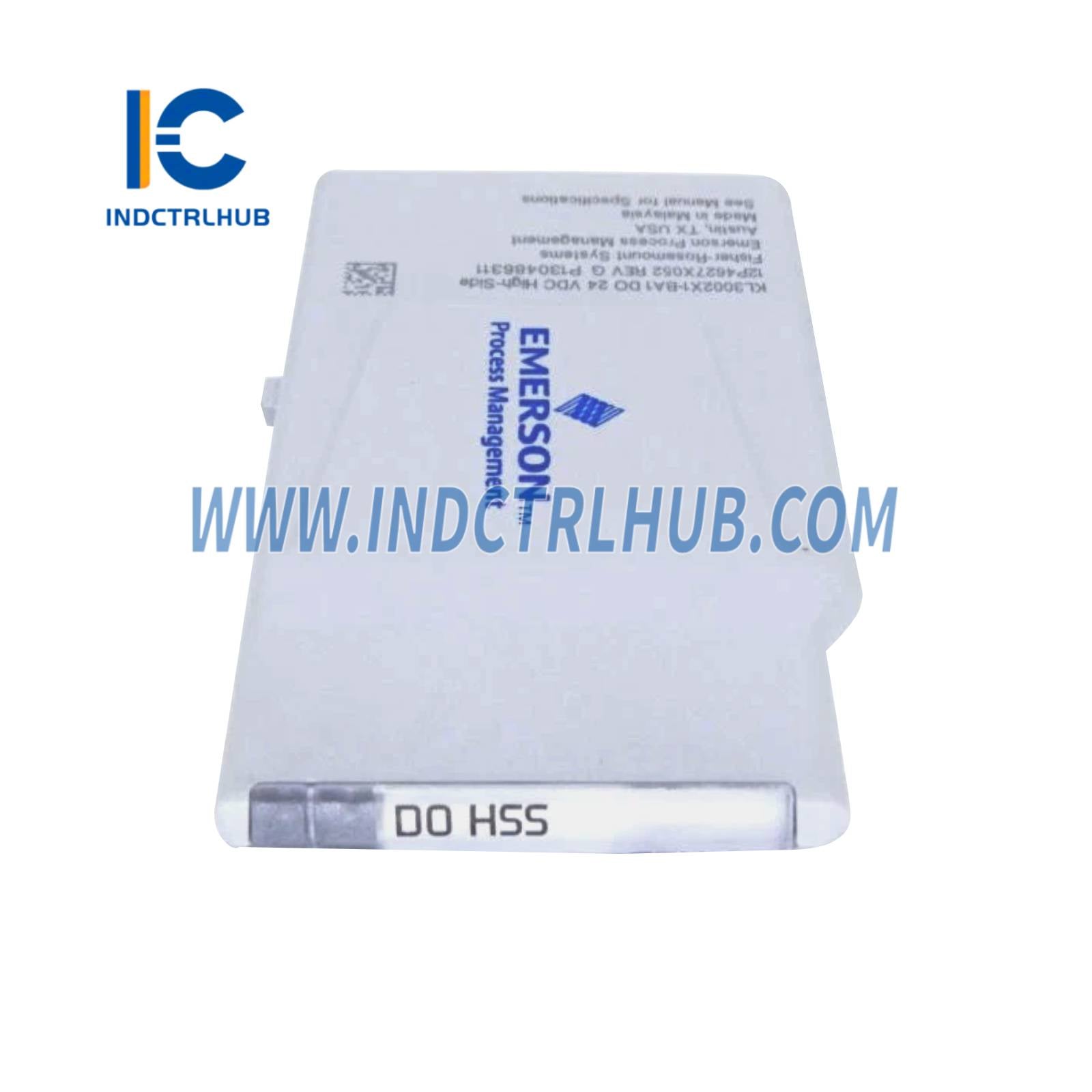

DO 24 VDC High Side CHARM |
Špecifikácie napájania
|
Parameter |
Hodnota |
|---|---|
|
Napájanie z CHARM zbernice |
+6.3 VDC pri 32 mA |
|
Napájanie poľa |
+24 VDC pri 5 mA |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
-40 °C až +70 °C |
|
Náraz |
10 g ½ sínusová vlna po dobu 11 ms |
|
Vibrácie |
1 mm Peak to Peak (2–13,2 Hz);0,7g (13,2–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04–1985 Trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
Kľúč svorkovnice |
3C |
Dôležité poznámky
-
Inštalácia v nebezpečnej oblasti:
-
Postupujte podľa Dokumentu 12P5403 – DeltaV™ Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installation Instructions
-
Ďalšie pokyny v DeltaV™ S-series and CHARMs Hardware Installation Manual
-
Inštalácia/Odstránenie:
-
Povolené iba keď nie je pod napätím alebo v nebezpečnej oblasti
-
Vyžaduje posúdenie I/O slučky pre uzly s obmedzenou energiou
-
Kľúčovanie svorkovnice:
-
Kľúče nastaviť pri prvej inštalácii CHARM
-
Ak chcete zmeniť typ CHARM, resetovací kľúč odstráňte koncový blok a odomknite polohu kľúča
-
Údržba:
-
Žiadne časti opraviteľné používateľom
-
Nerozoberajte
-
Nie je potrebná kalibrácia
