Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |

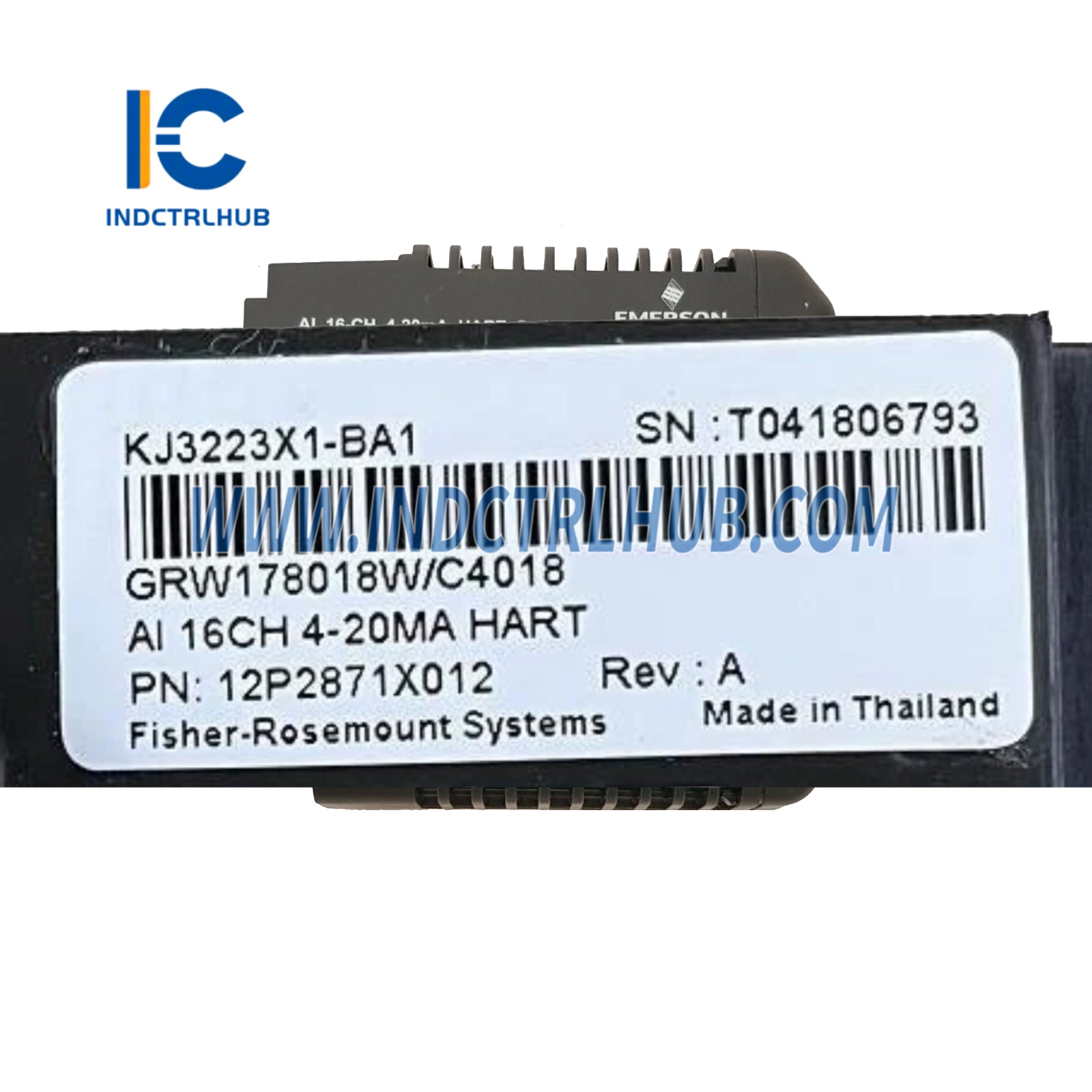

KJ3223X1-BA1 / 12P2871X012 |
|
Popis |

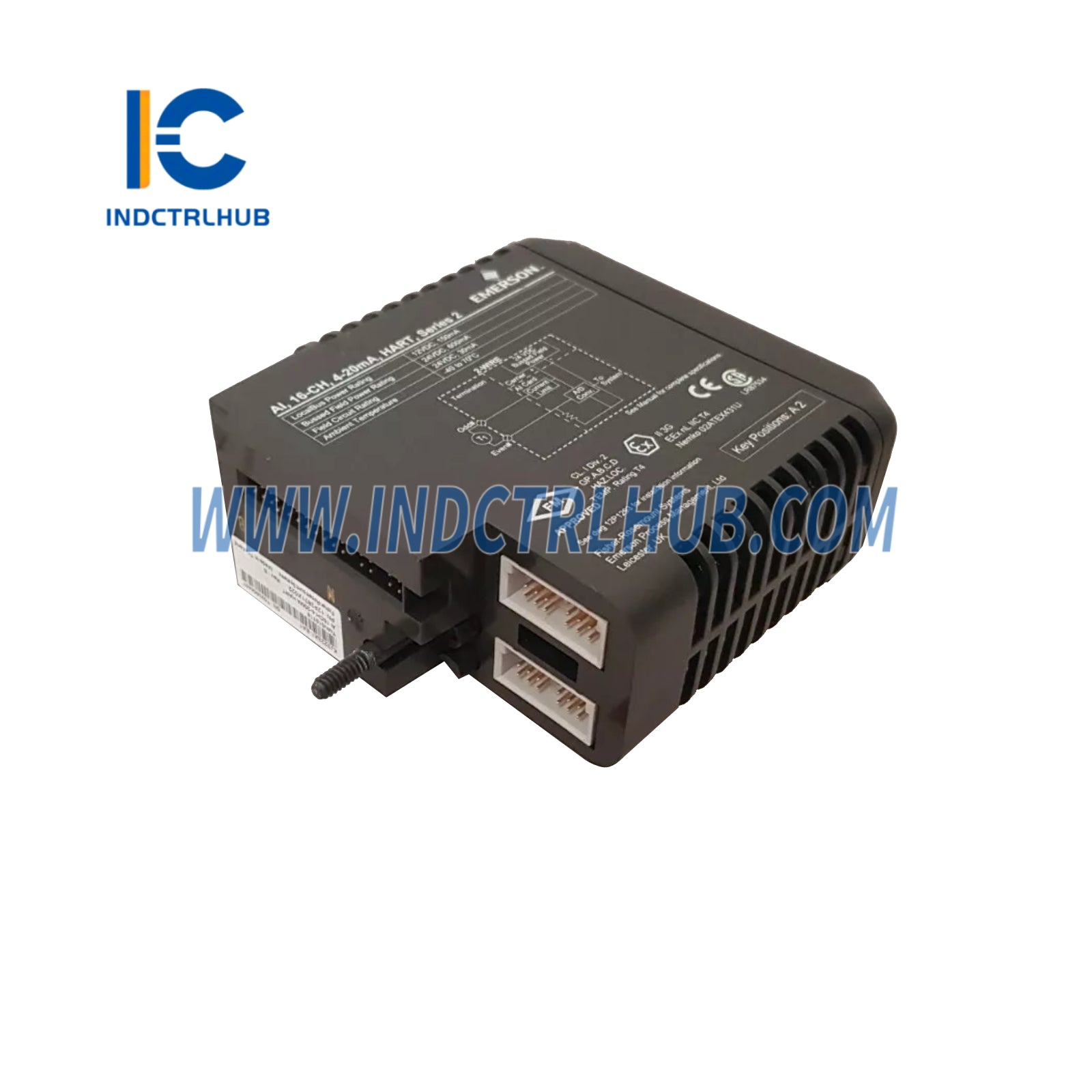

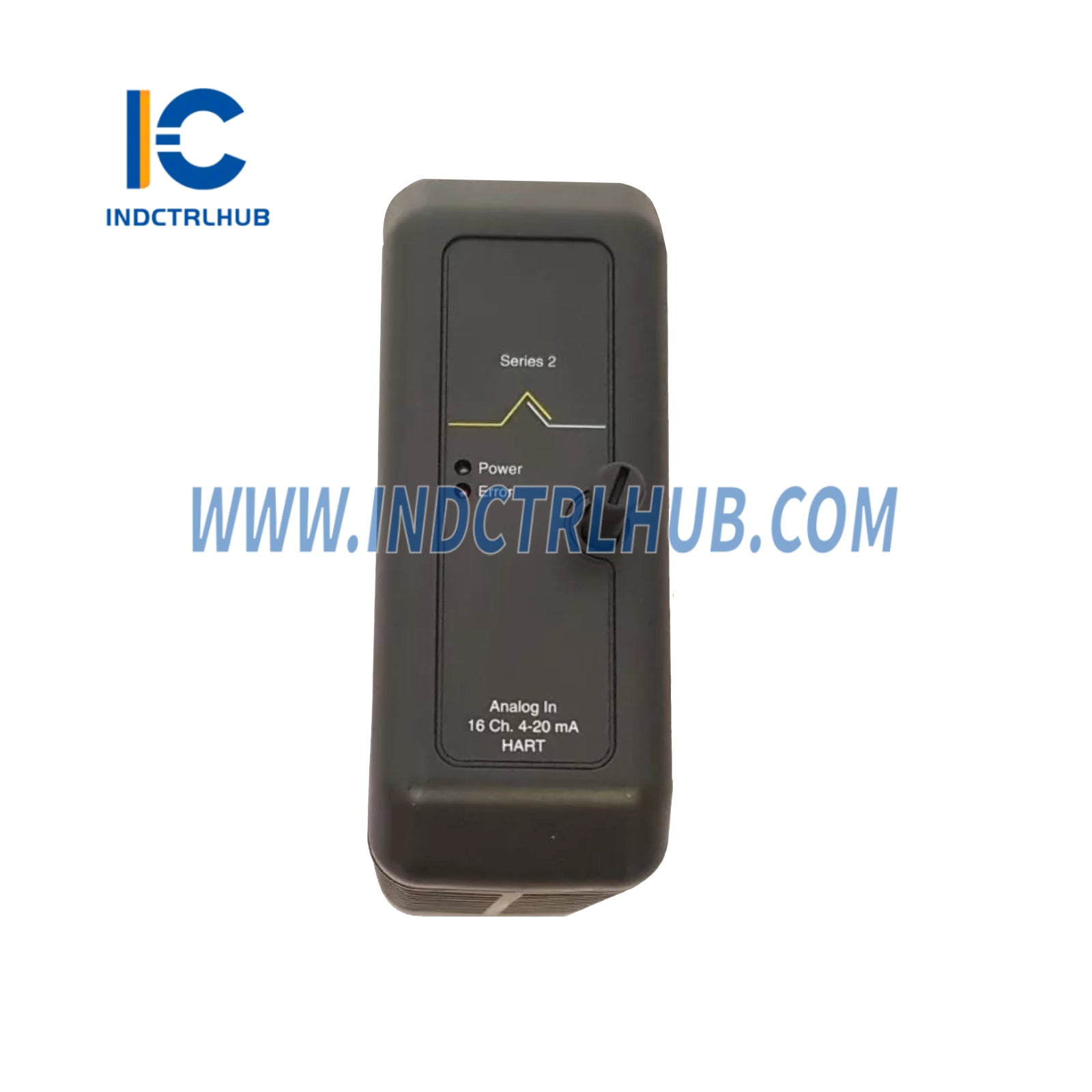

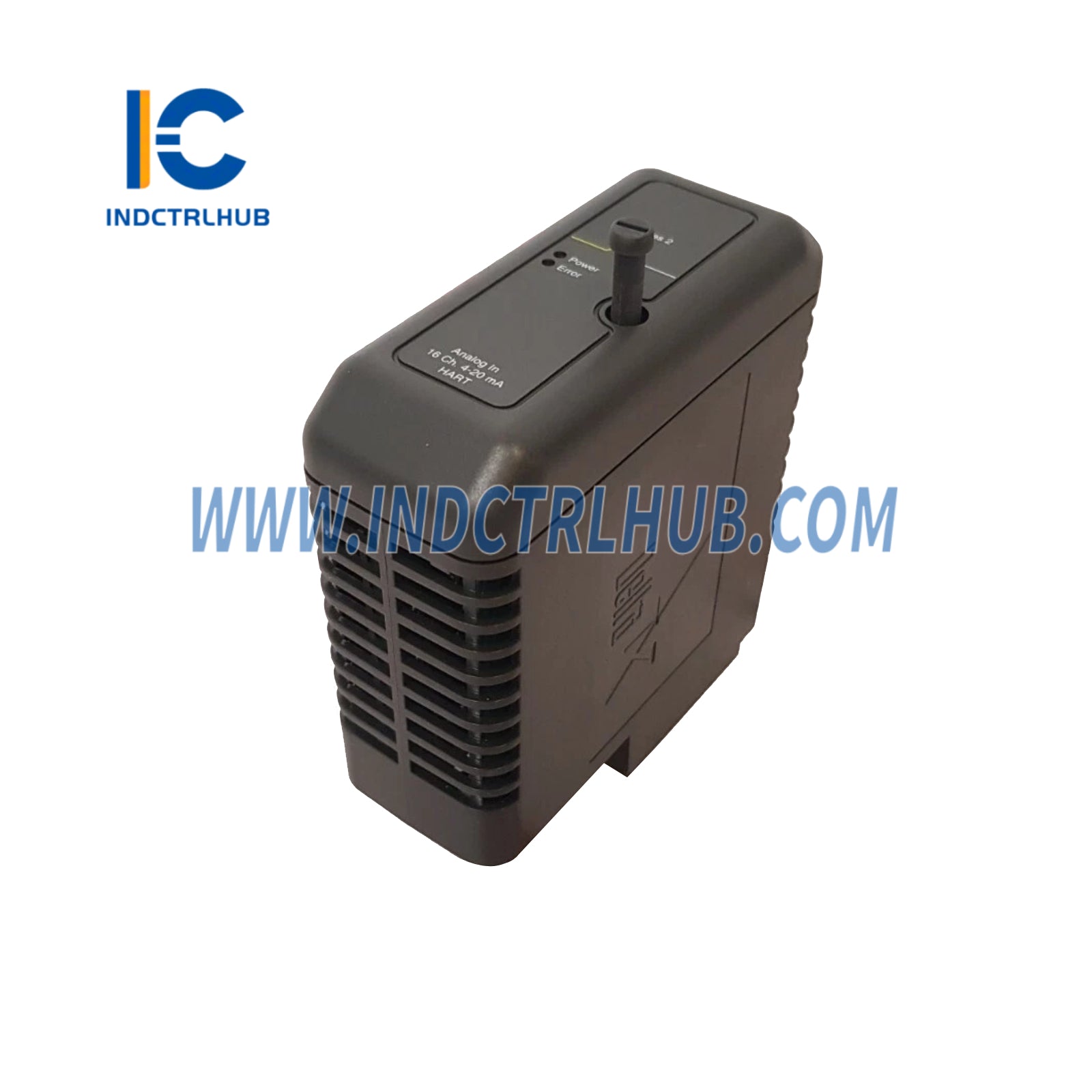

AI 16-kanálová 4-20mA HART vstupná karta |

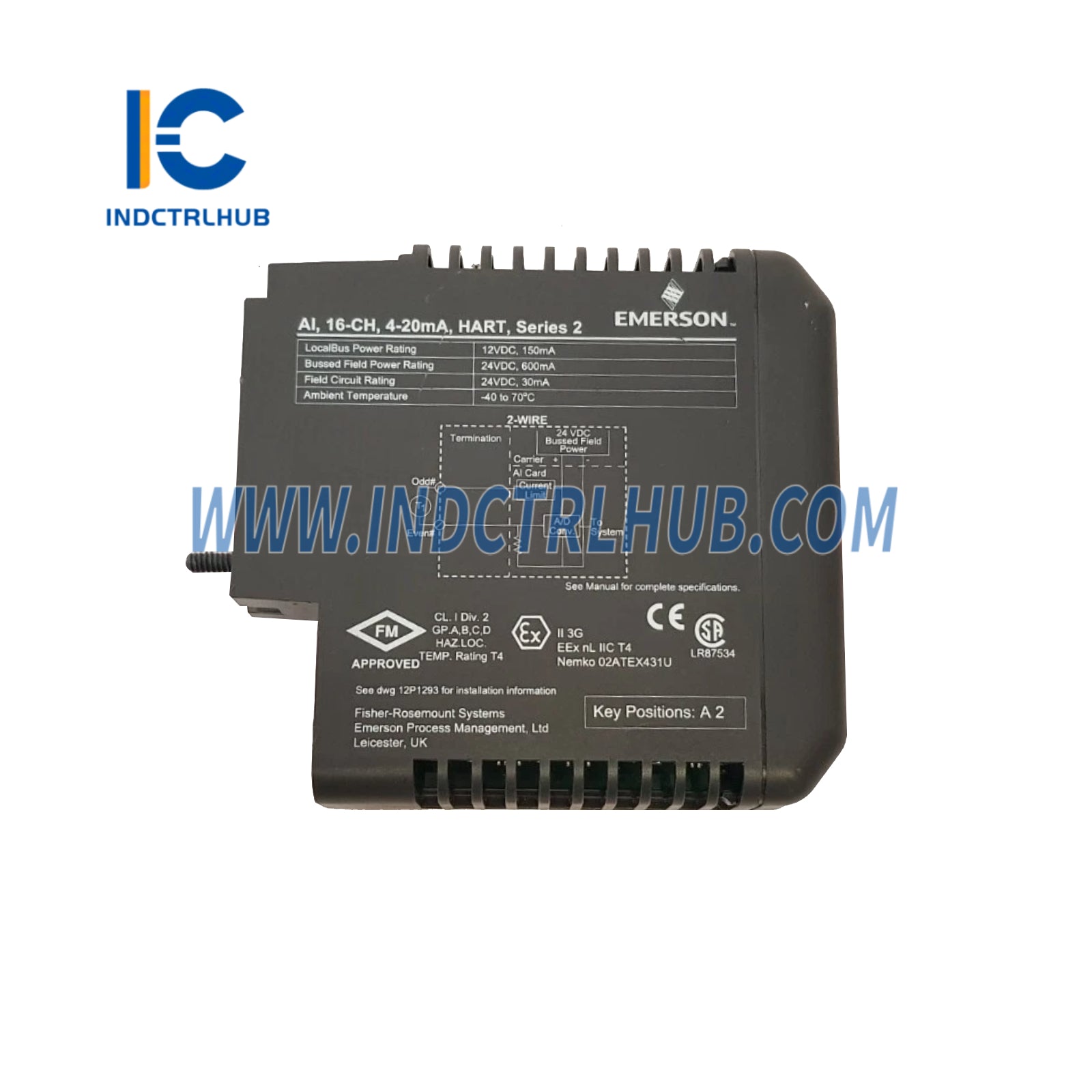

Špecifikácie napájania
|
Typ napájania |
Hodnota |
|---|---|
|
Napájanie lokálnej zbernice |
12 VDC pri 150 mA |
|
Zdieľané napájanie poľa |
12 VDC pri 600 mA |
|
Polné obvody |
24 VDC pri 32 mA na kanál |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
-40 °C až +70 °C |
|
Náraz |
10 g polsinusová vlna na 11 ms |
|
Vibrácie |
1 mm od vrcholu k vrcholu (2–13,2 Hz); 0,7 g (13,2–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04 –1985 Trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
Poloha kľúča svorkovnicového bloku |
A2 |
Poznámky k inštalácii a prevádzke
-
Súlad s nebezpečnými oblasťami:
Odkážte sa na Dokument 12P2046 (DeltaV™ Scalable Process System Zone 2 Installation Instructions)
a Inštalačný manuál hardvéru DeltaV™ S-series a CHARMs .
-
Vyberanie a vkladanie:
-
Polné napájanie musí byť odpojené pred vložením alebo odstránením zariadenia
-
Nedá sa vložiť/odstrániť počas napájania
-
Rotujúci kľúčový systém zabezpečuje kompatibilitu s terminálovým blokom
Údržba a nastavenie
-
Obsahuje žiadne časti opraviteľné používateľom
-
Nerozoberajte
-
Nie je potrebná kalibrácia
