Product Description
🔍
Prehľad produktu
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |

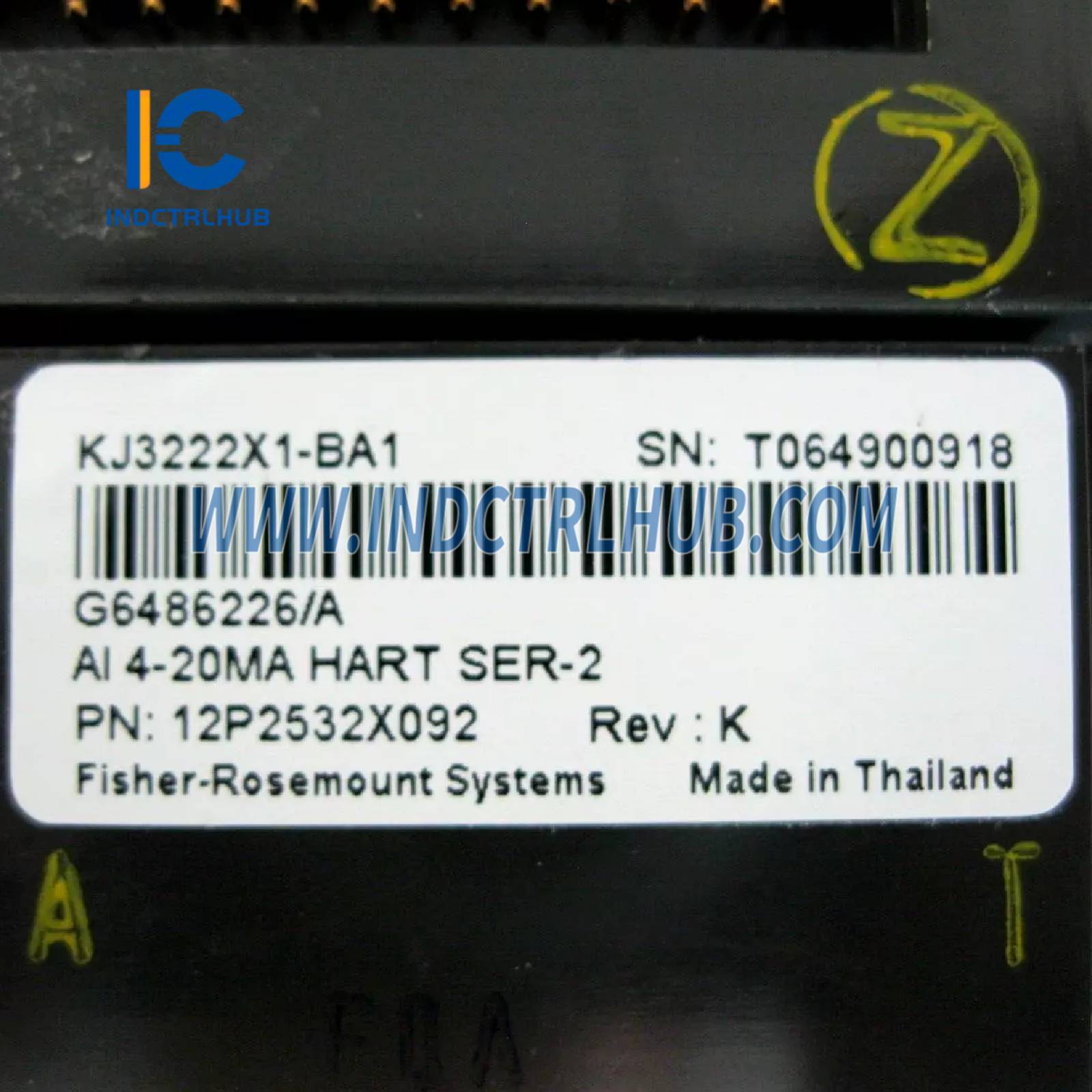

VE4003S2B3 (KJ3222X1-BA1 + KJ4001X1-CC1, 12P2532X) |
|
Séria |
DeltaV M-séria |
|
Popis |

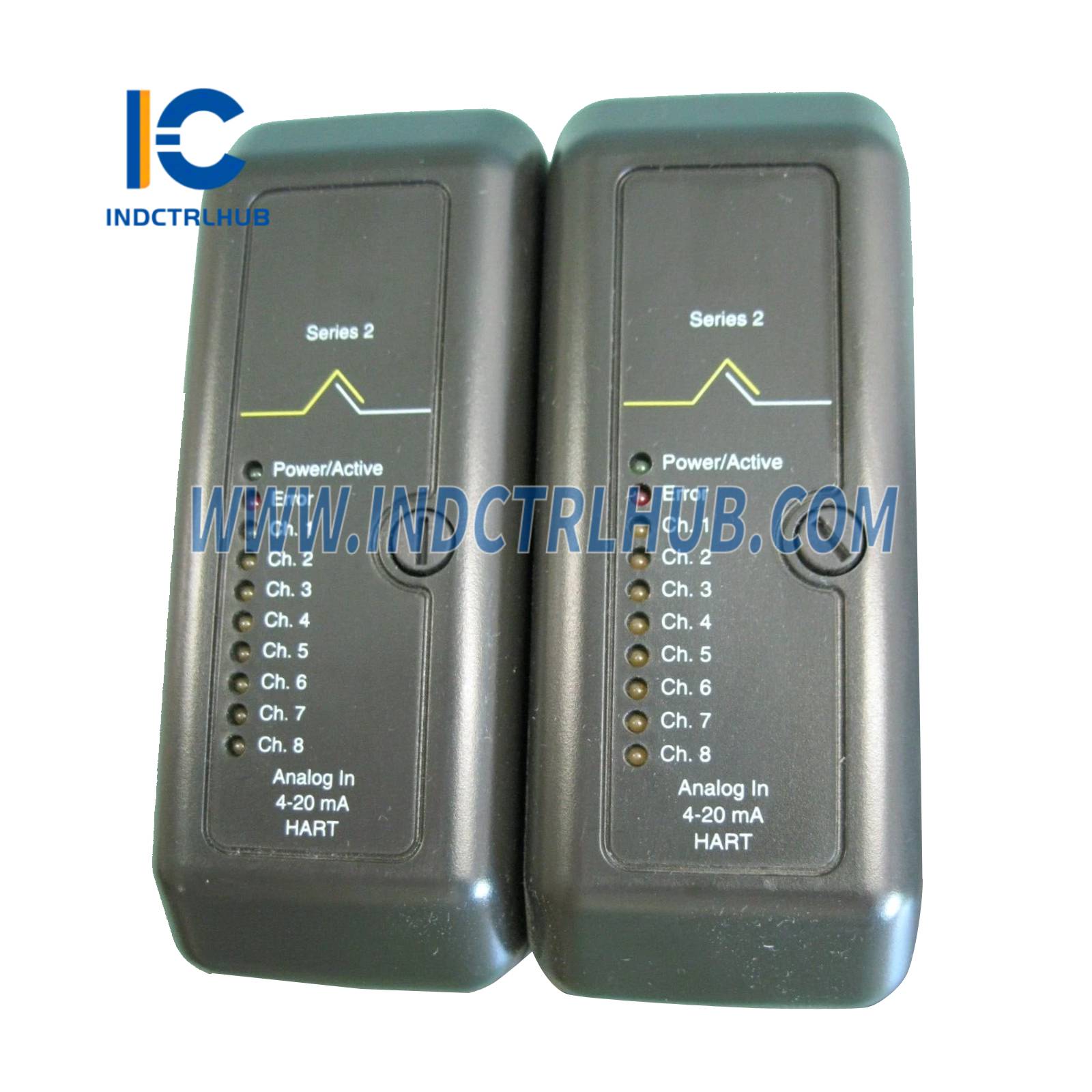

8-kanálový analógový vstupný modul, 4–20 mA, HART s 4-vodičovým I/O ukončovacím blokom |
|
Použitie |
Získavanie analógových signálov z vysielačov a snímačov pre riadenie procesov |
⚙️
Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Kanály |
8 analógových vstupných kanálov |
|
Vstupný signál |
4–20 mA s protokolom HART |
|
Typ ukončenia |

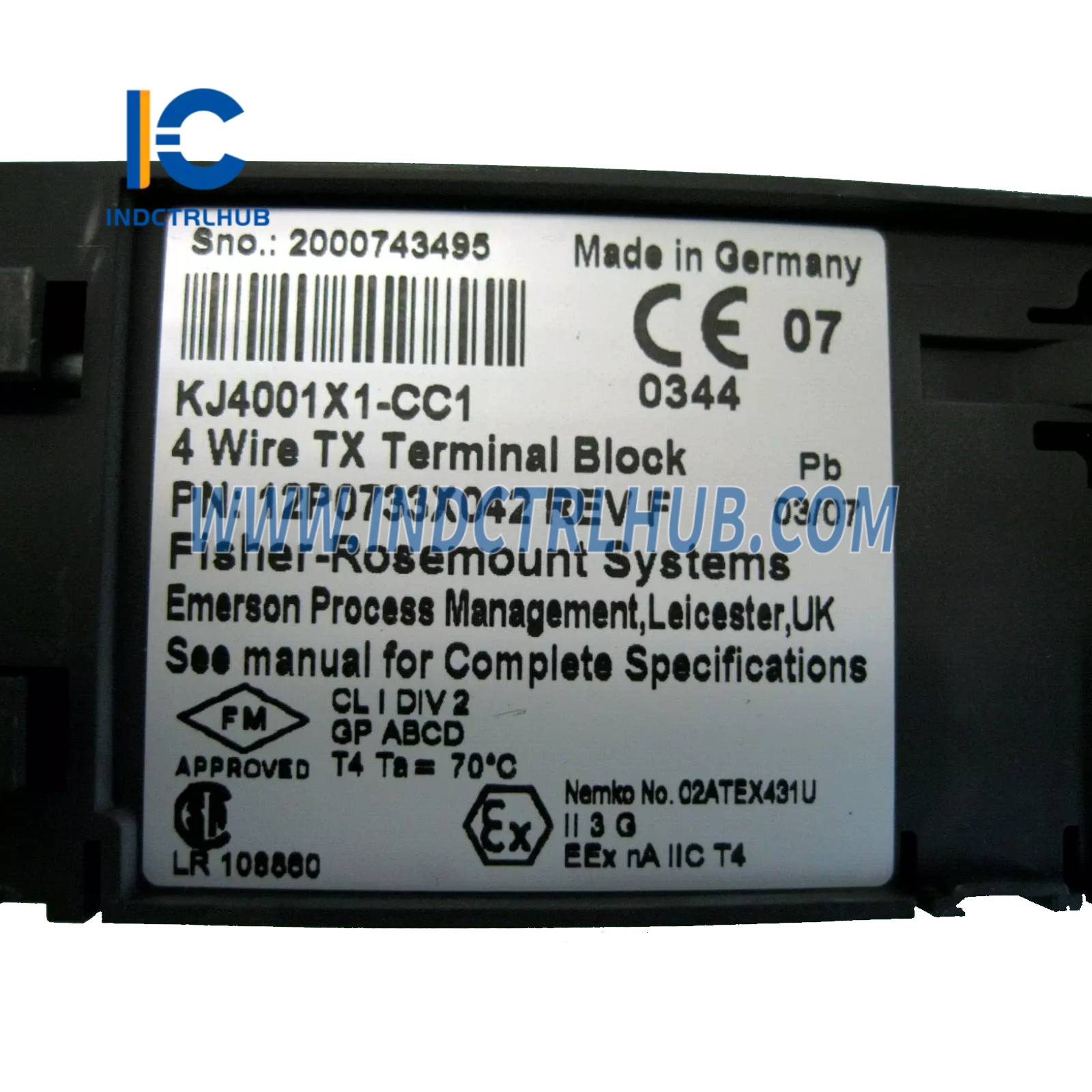

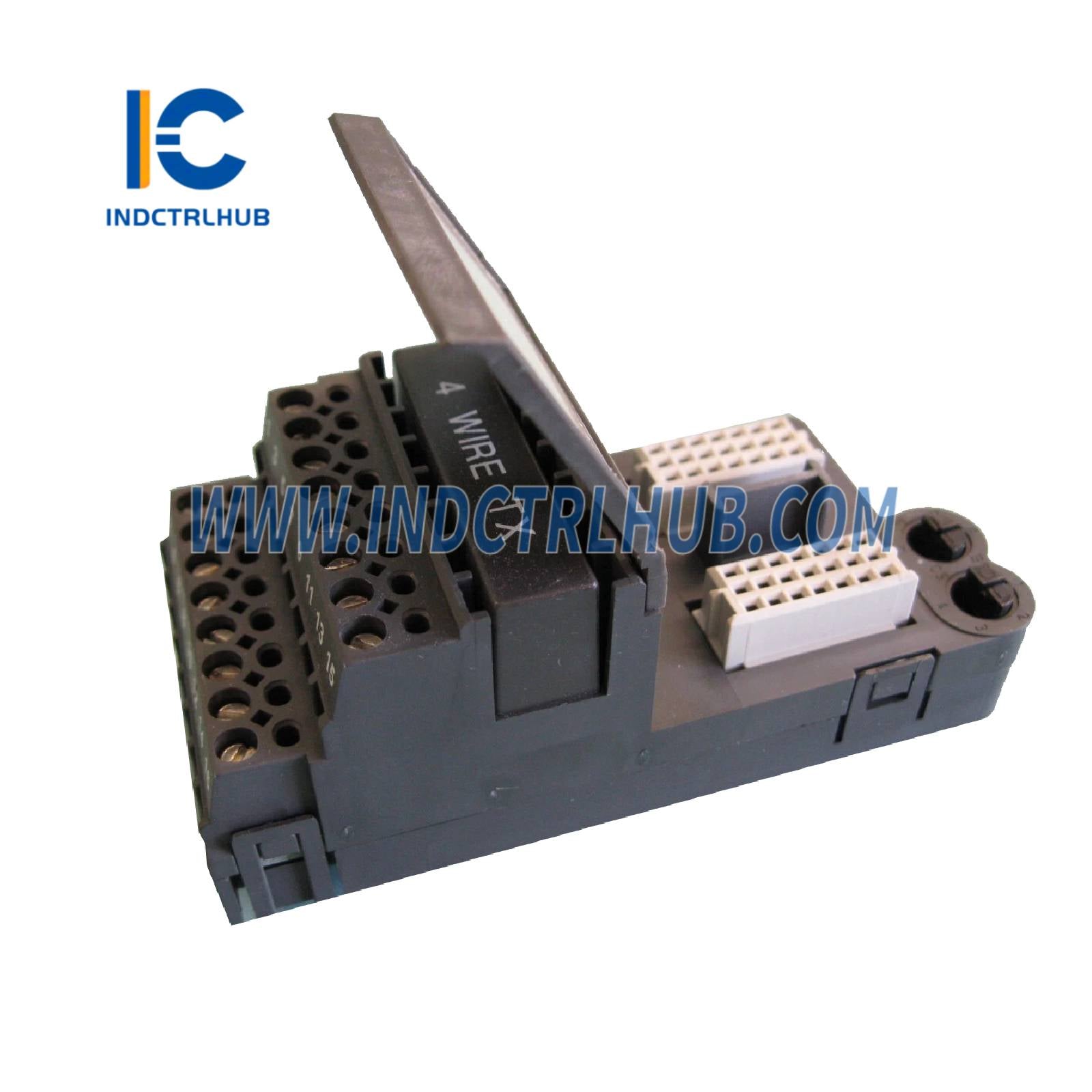

4-vodičový I/O ukončovací blok (KJ4001X1-CC1) |
|
Napájanie LocalBus |
12 V DC pri 150 mA |
|
Napájanie poľa |
24 VDC pri 300 mA |
|
Hmotnosť |
0,4 kg |
|
Montáž |
T-typ DIN lišty (napr. nosič VE4050S2K1C0) |
|
Prevádzková teplota |
-40 °C až +70 °C |
|
Teplota skladovania |
-40 °C až +85 °C |
|
Relatívna vlhkosť |
5 % až 95 % relatívnej vlhkosti, nekondenzujúce |
|
Stupeň ochrany |
IP20 |
|
Odolnosť proti kontaminantom |
ISA-S71.04-1985 Trieda G3 (s ochranným náterom) |
|
Kompatibilita systému |
DeltaV v10.3 alebo novší |
|
Certifikáty |
CE, CSA, FM, ATEX, IECEx, ABS, DNV |
💡
Kľúčové vlastnosti
-
Podpora HART: Umožňuje digitálnu komunikáciu s inteligentnými poľnými prístrojmi.
-
4-vodičové ukončenie: Uľahčuje čisté a izolované zapojenie pre 4-vodičové prevodníky.
-
Možnosť výmeny za chodu: Moduly možno vymeniť alebo pridať bez vypnutia systému.
-
Pokročilá diagnostika: Detekuje prerušené obvody, chyby v zapojení a podporuje živé monitorovanie.
-
Vysoká odolnosť voči prostrediu: Spoľahlivo funguje v extrémnych priemyselných podmienkach.
🔌
Integrácia a kompatibilita
-

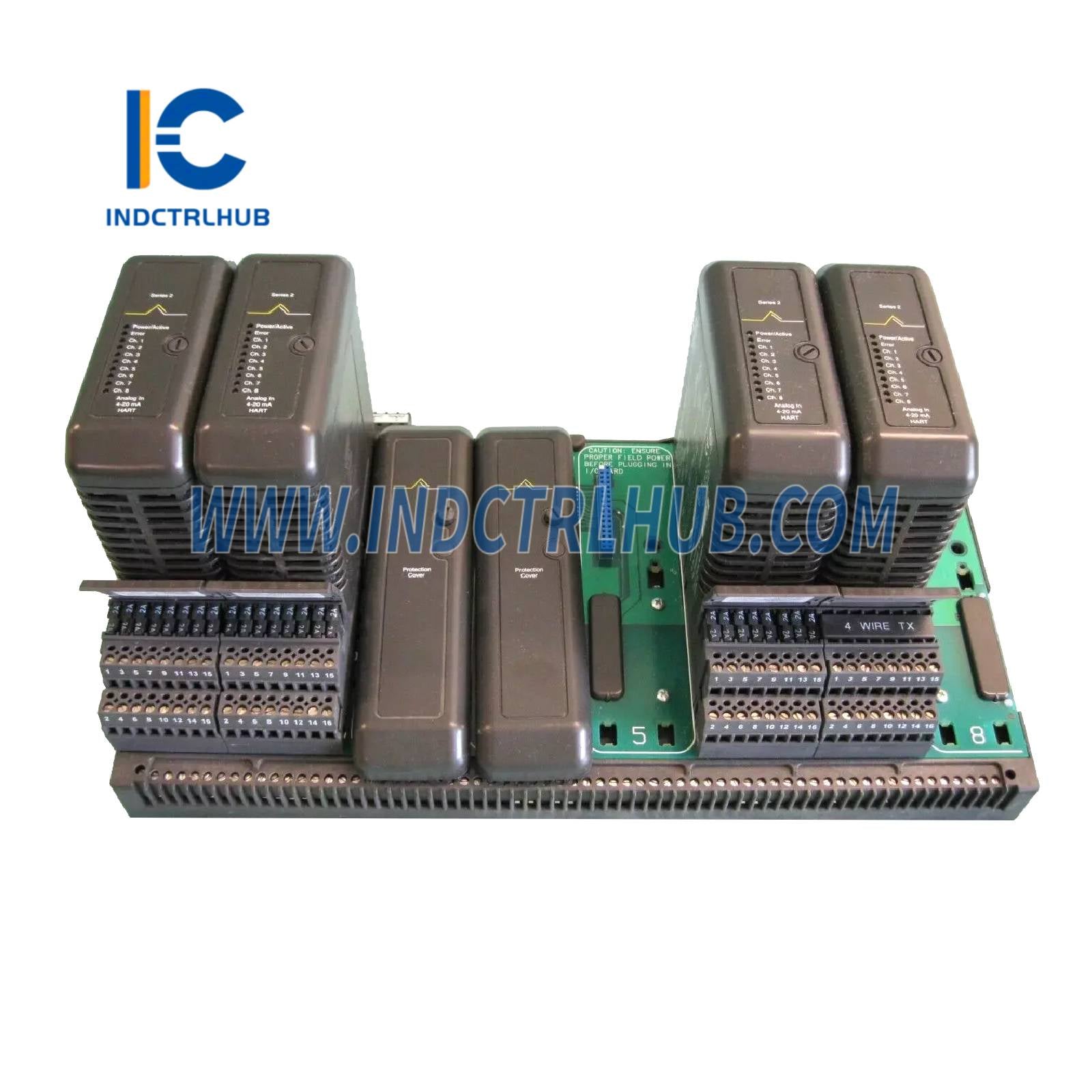

Montuje sa na DeltaV T-typ nosičov na DIN lištu ako VE4050S2K1C0.
-
Úplne integrované do architektúry DeltaV M-series .
-
Podporuje DeltaV Explorer a Control Studio konfiguračné nástroje.
-
Jednoduché priradenie vstupných kanálov pomocou CHARM-štýlu drag-and-drop mapovania.
📦
Dostupnosť a použitie
-
K dispozícii nové alebo repasované s typickou 1-ročnou zárukou.
-
Široko používané v ropnom a plynárenskom priemysle, chemickom priemysle, výrobe elektrickej energie a iných náročných priemyselných odvetviach.
-
Kompatibilné s HART zariadenia, umožňujúca vzdialená konfigurácia a diagnostika cez DeltaV.
