Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |
KJ3204X1-BA1 VE4002S1T2B5 12P3275X022 |
|
Popis |

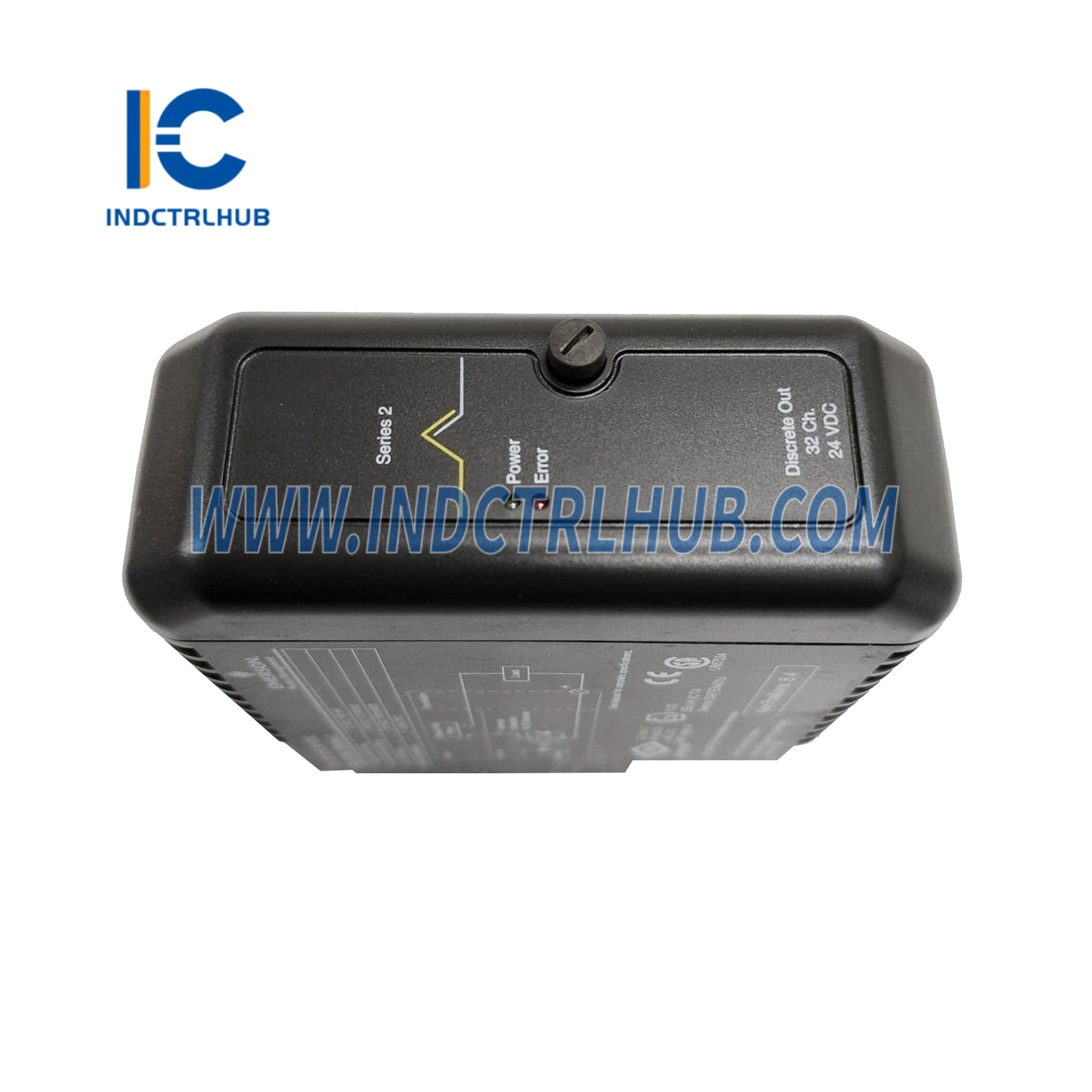

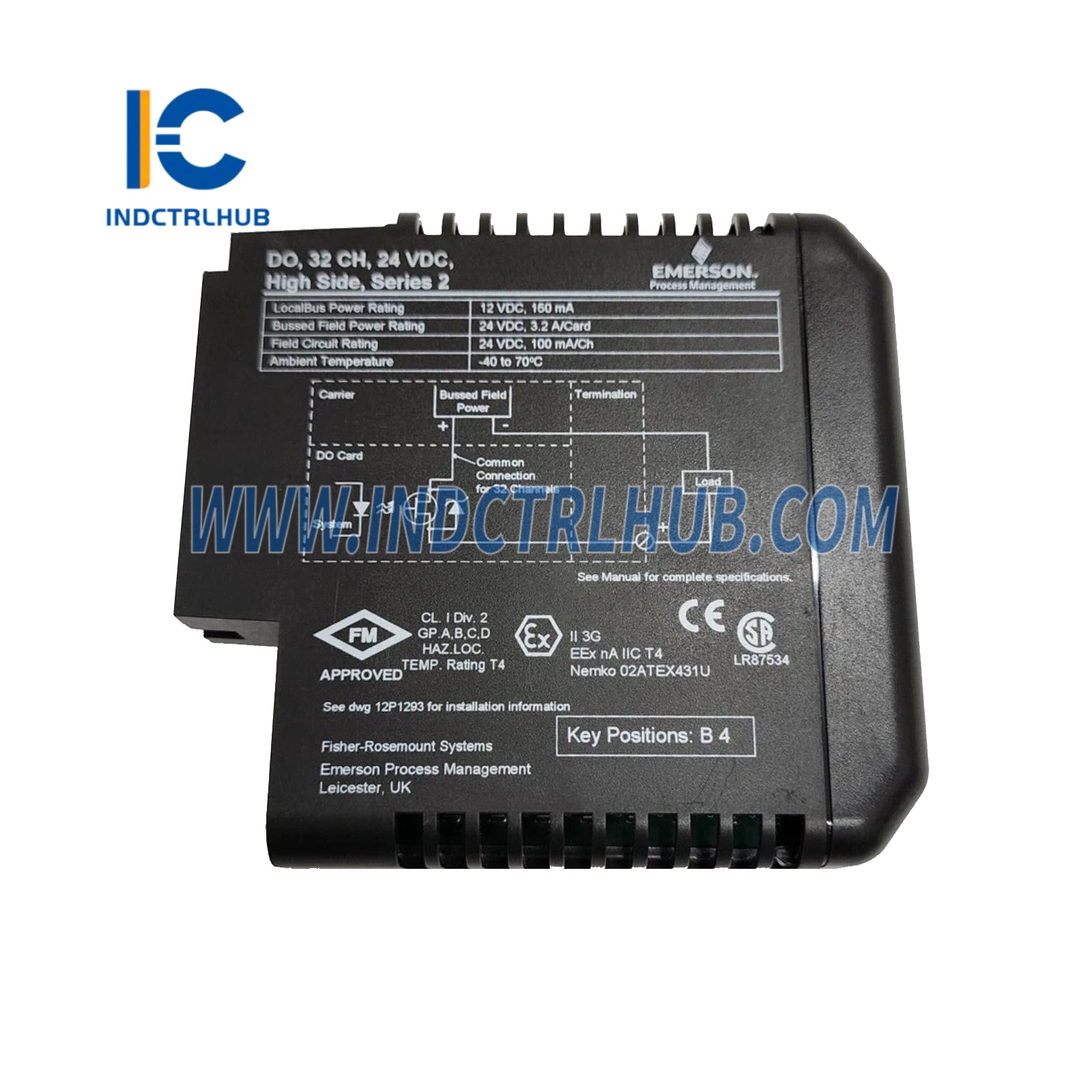

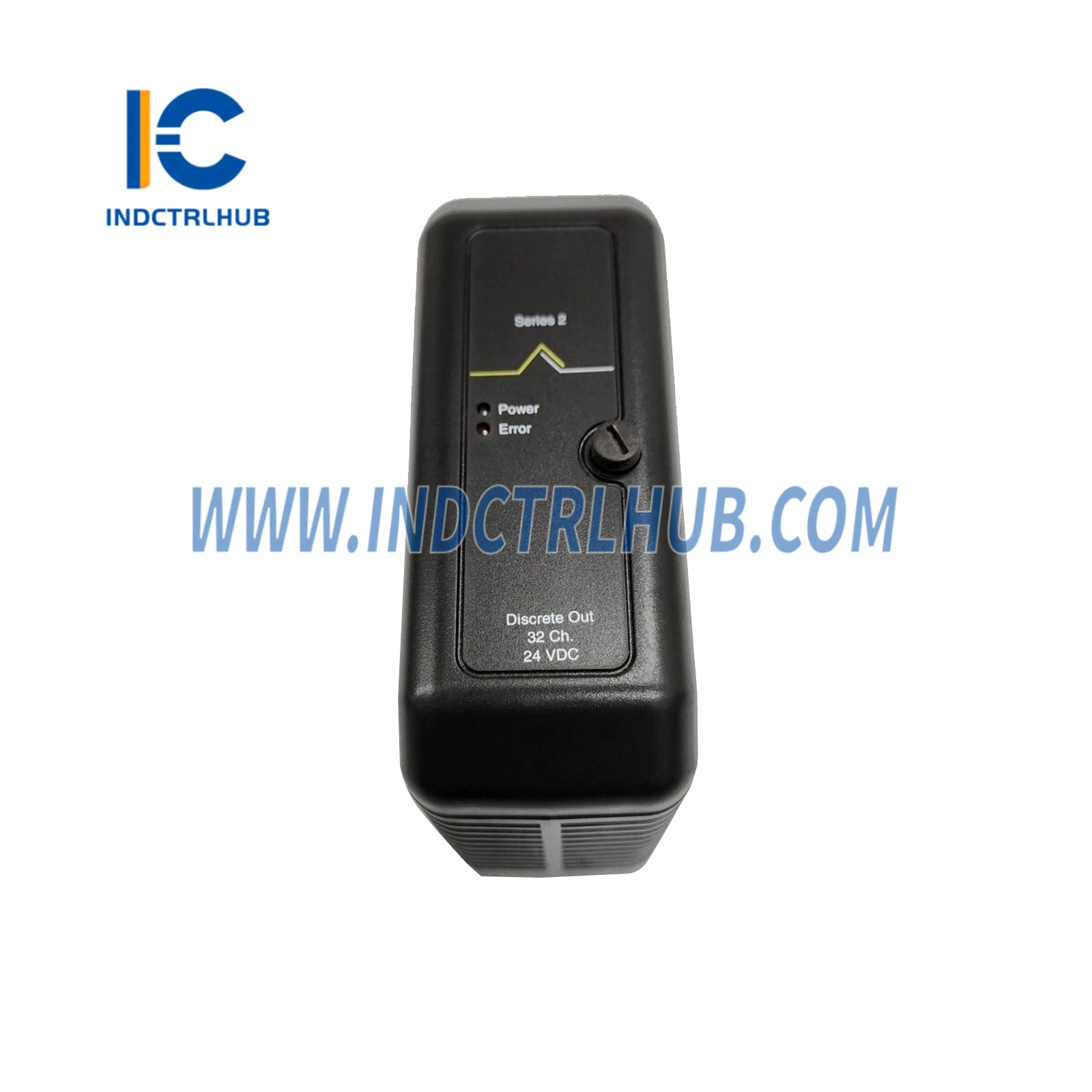

DO, 32-kanálový, 24 VDC High-Side séria 2 karta |
Špecifikácie napájania
|
Typ napájania |
Hodnota |
|---|---|
|
Napájanie lokálnej zbernice |
12 V DC pri 150 mA |
|
Zdieľané napájanie poľa |
24 VDC pri 3,2 A na kartu |
|
Napájanie poľného obvodu |
24 VDC pri 100 mA na kanál |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
-40 °C až +70 °C |
|
Náraz |
10 g polsinusová vlna na 11 ms |
|
Vibrácie |
1 mm od vrcholu k vrcholu (5–16 Hz); 0,5 g (16–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04 –1985 Trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
IP hodnotenie |
IP 20 |
|
Poloha kľúča svorkovnicového bloku |
B4 |
Poznámky k inštalácii a prevádzke
-
Súlad s nebezpečnými oblasťami:
Odkážte sa na Dokument 12P2046 (DeltaV™ Scalable Process System Zone 2 Installation Instructions)
a Inštalácia vášho systému automatizácie DeltaV manuál.
-
Vyberanie a vkladanie:
-
Používa sa so KJ1501X1-BC1 System Dual DC/DC Power Supply pracujúcim na vstupe 24 VDC alebo 12 VDC.
-
Indukčnosť primárneho obvodu musí byť menšia ako 23 µH, alebo použite certifikovaný zdroj s Ui = 12,6 VDC a Lo < 23 µH.
-
Polné napájanie musí byť odpojené pred vložením alebo odstránením zariadenia
-
Môže byť vybraná/vložená počas napájania systému. za určitých podmienok (iba jedna jednotka naraz).
-
Obvody bez iskrenia musia byť odpojené od napájania pred vybratím alebo vložením.
-
Systém rotačného kľúčovania:
Zabezpečuje kompatibilitu medzi I/O kartami a svorkovnicami po inštalácii. Svorkovnica musí mať nastavené kľúče pre I/O kartu.
Údržba a nastavenie
-
Obsahuje žiadne časti opraviteľné používateľom.
-
Nerozoberajte.
-
Nie je potrebná kalibrácia.
