Product Description

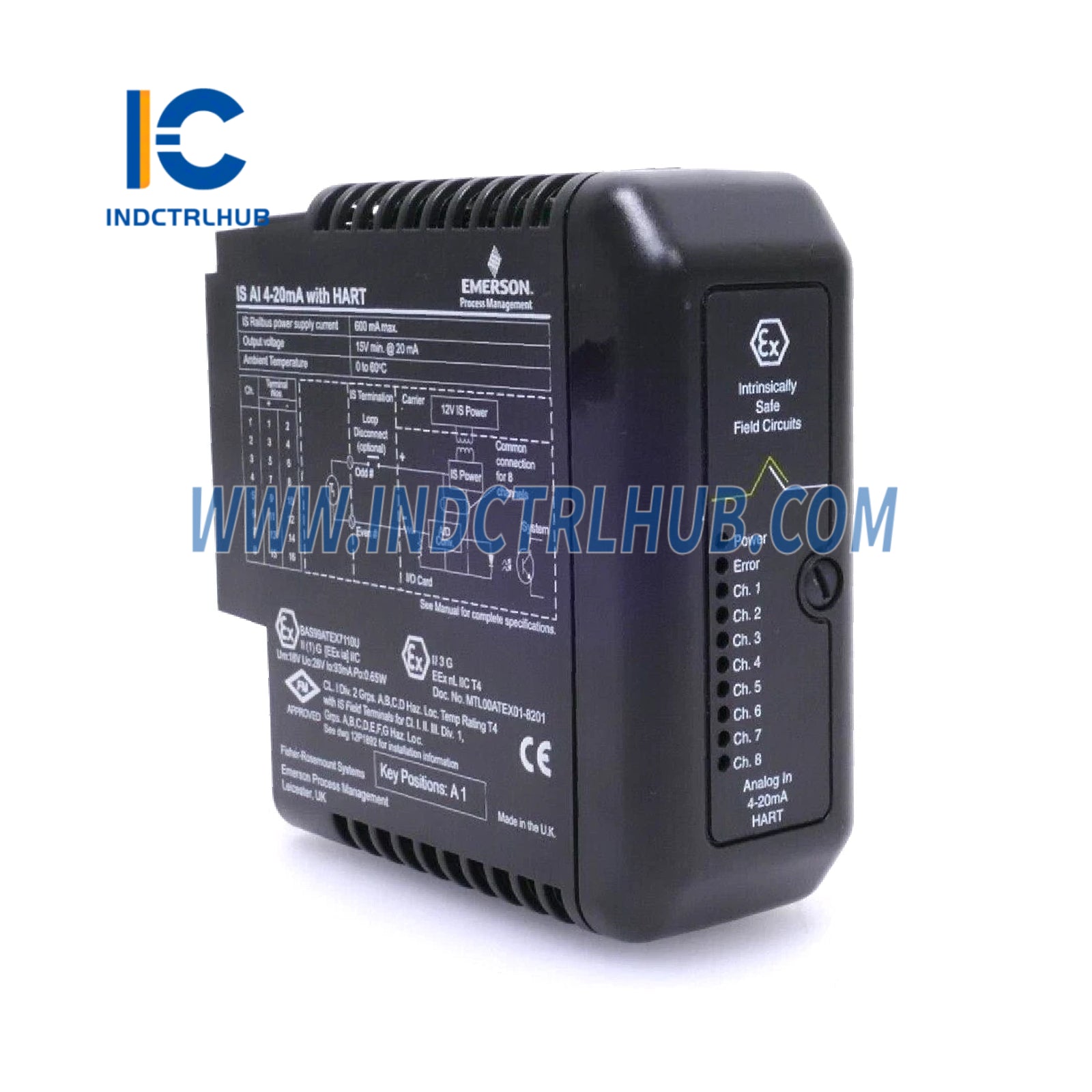

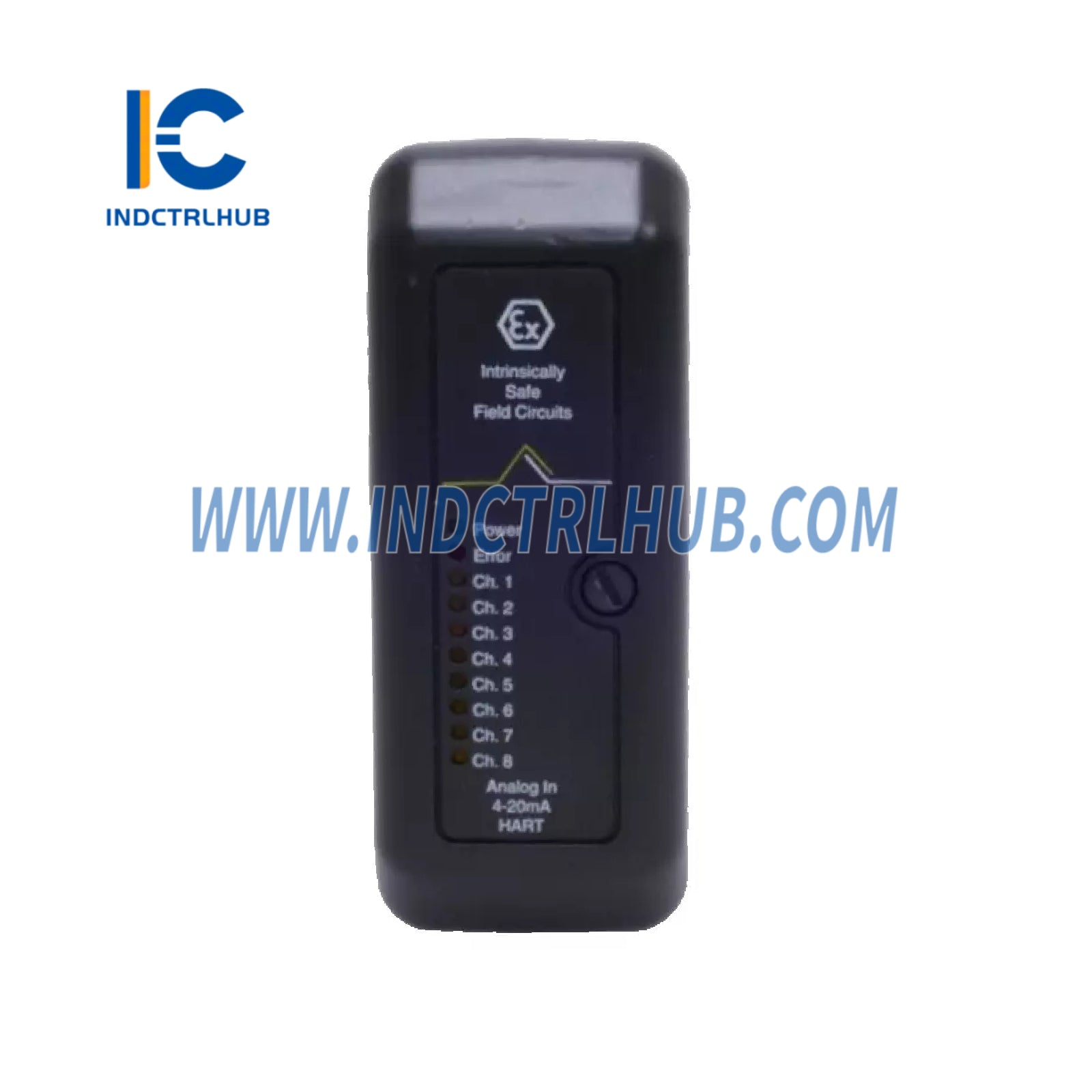

Emerson KJ3102X1-BA1 DeltaV IS Analógový vstupný modul
- Výrobca: Emerson
- Model/Číslo dielu: KJ3102X1-BA1 (Alternatíva: 12P1863X032)
- Popis: DeltaV Intrinsicky bezpečný (IS) analógový vstupný modul, 8-kanálový, 4-20 mA, HART, s IS svorkovnicou
Prehľad
- Emerson KJ3102X1-BA1 je DeltaV Intrinsicky bezpečný (IS) analógový vstupný modul navrhnutý pre distribuovaný riadiaci systém DeltaV. Poskytuje 8-kanálový vstup 4-20 mA s HART komunikáciou pre bezpečnú prevádzku v nebezpečných oblastiach. Modul spracováva signály z poľných zariadení ako sú senzory a vysielače v priemyselných automatizačných aplikáciách, ako sú ropný a plynárenský priemysel, chemický a farmaceutický priemysel, zabezpečujúc presné získavanie dát pri splnení štandardov intrinsickej bezpečnosti.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | KJ3102X1-BA1 (12P1863X032) |
| Séria | DeltaV |
| Typ | Intrinsicky bezpečný analógový vstupný modul, 8-kanálový, 4-20 mA, HART |
| Kanály | 8 analógových vstupných kanálov |
| Vstupný signál | 4-20 mA, HART protokol |
| Napájanie LocalBus | 12 VDC pri 150 mA |
| Napájanie poľného obvodu | 24 VDC pri 300 mA |
| Prevádzková teplota | -40°C až +70°C |
| Teplota skladovania | -40°C až +85°C |
| Relatívna vlhkosť | 5% až 95%, nekondenzujúca |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 trieda G3, konformačný náter |
| Montáž | Typ T DIN lišta, na I/O nosiči |
| Hmotnosť | Približne 0,4 kg |
| Certifikácie | CE, CSA, FM, ATEX, IECEx (Zóna 0, 1, 2) |
| Kompatibilita systému | DeltaV v10.3 alebo novší |
Ďalšie informácie
- Funkčnosť: KJ3102X1-BA1 spracováva osem 4-20 mA analógových vstupov s HART komunikáciou pre presné zhromažďovanie dát a diagnostiku z poľných zariadení v nebezpečných prostrediach. Súčasťou je IS svorkovnica, ktorá zabezpečuje bezpečné a spoľahlivé pripojenia. Modul podporuje výmenu za chodu, čo umožňuje údržbu bez odstávky systému, a obsahuje diagnostiku na detekciu porúch ako sú otvorené obvody.
