Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |
KJ3008X1-BA1 12P2293X052 |
|
Popis |
SOE (Sekvencia udalostí) karta |

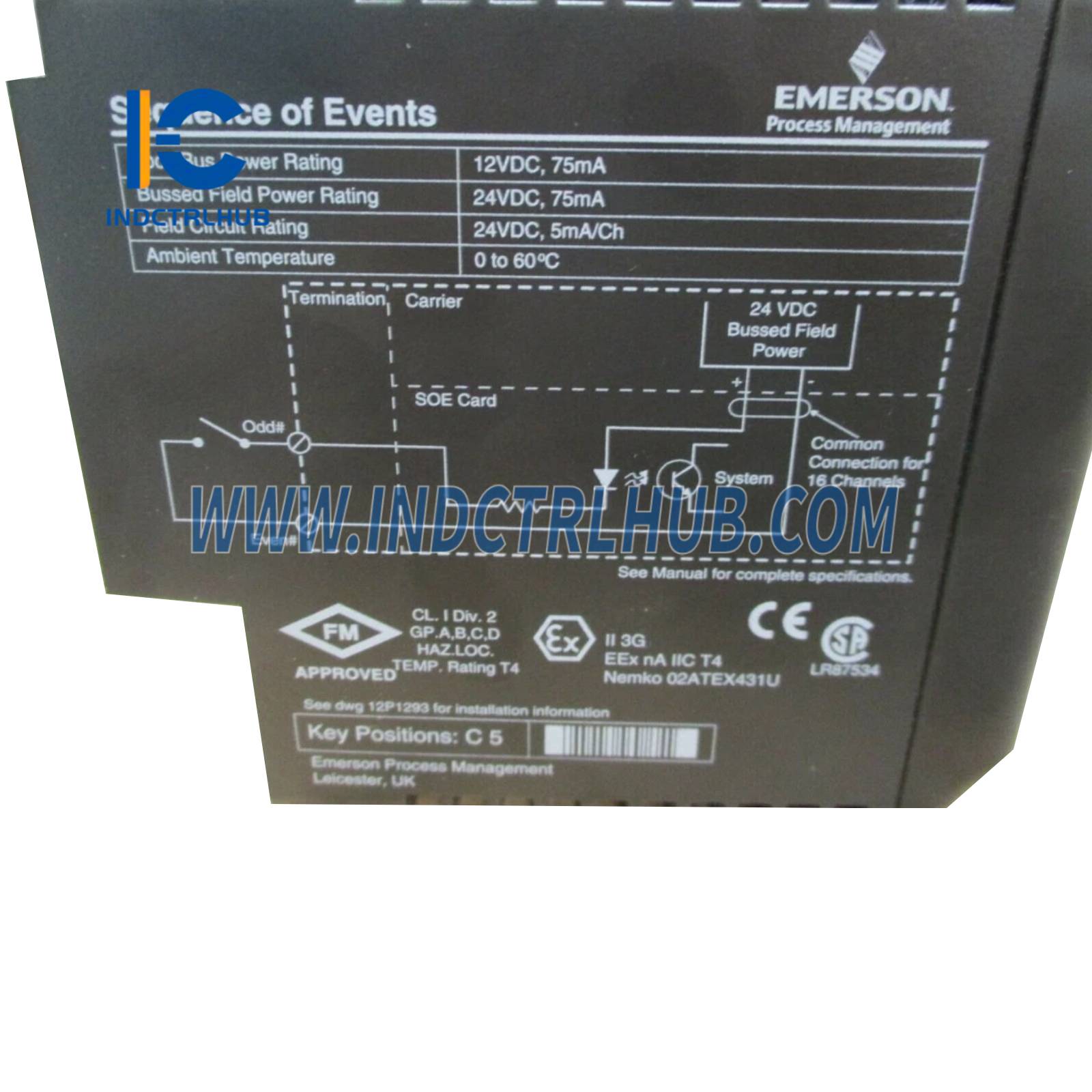

Špecifikácie napájania
|
Typ napájania |
Hodnota |
|---|---|
|
Napájanie lokálnej zbernice |
12 V DC pri 75 mA |
|
Zdieľané napájanie poľa |
24 VDC pri 75 mA |
|
Napájanie poľného obvodu |
24 V DC pri 5 mA na kanál |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
0 °C až +60 °C |
|
Náraz |
10 g polsinusová vlna na 11 ms |
|
Vibrácie |
1 mm od vrcholu k vrcholu (5–16 Hz); 0,5 g (16–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04 –1985 Trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
IP hodnotenie |
IP 20 |
|
Poloha kľúča svorkovnicového bloku |
C5 |
Poznámky k inštalácii a prevádzke
-
Súlad s nebezpečnými oblasťami:
Odkážte sa na Dokument 12P2046 (DeltaV™ Scalable Process System Zone 2 Installation Instructions)
a Inštalácia vášho systému automatizácie DeltaV manuál.
-
Vyberanie a vkladanie:
-
Používa sa s KJ1501X1-BC1 Systémový duálny DC/DC napájací zdroj (vstup 24 VDC alebo 12 VDC).
-
Indukčnosť primárneho obvodu < 23 µH, alebo použite certifikovaný zdroj (Ui = 12,6 VDC, Lo < 23 µH).
-
Polné napájanie musí byť odpojené pred vložením alebo odstránením zariadenia.
-
Môže byť odstránená/vložená počas napájania systému ak sú splnené nasledujúce podmienky:
-
Obvody bez iskrenia musia byť odpojené od napájania pred odstránením/vložením.
-
Systém rotačného kľúčovania:
Zabezpečuje, že svorkovnica sa pripojí iba k správnej I/O karte. Poloha kľúča pre túto kartu je C5.
Údržba a nastavenie
-
Vo vnútri nie sú žiadne časti opraviteľné používateľom.
-
Nerozoberajte jednotka.
-
Kalibrácia nie je potrebná.
