Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |

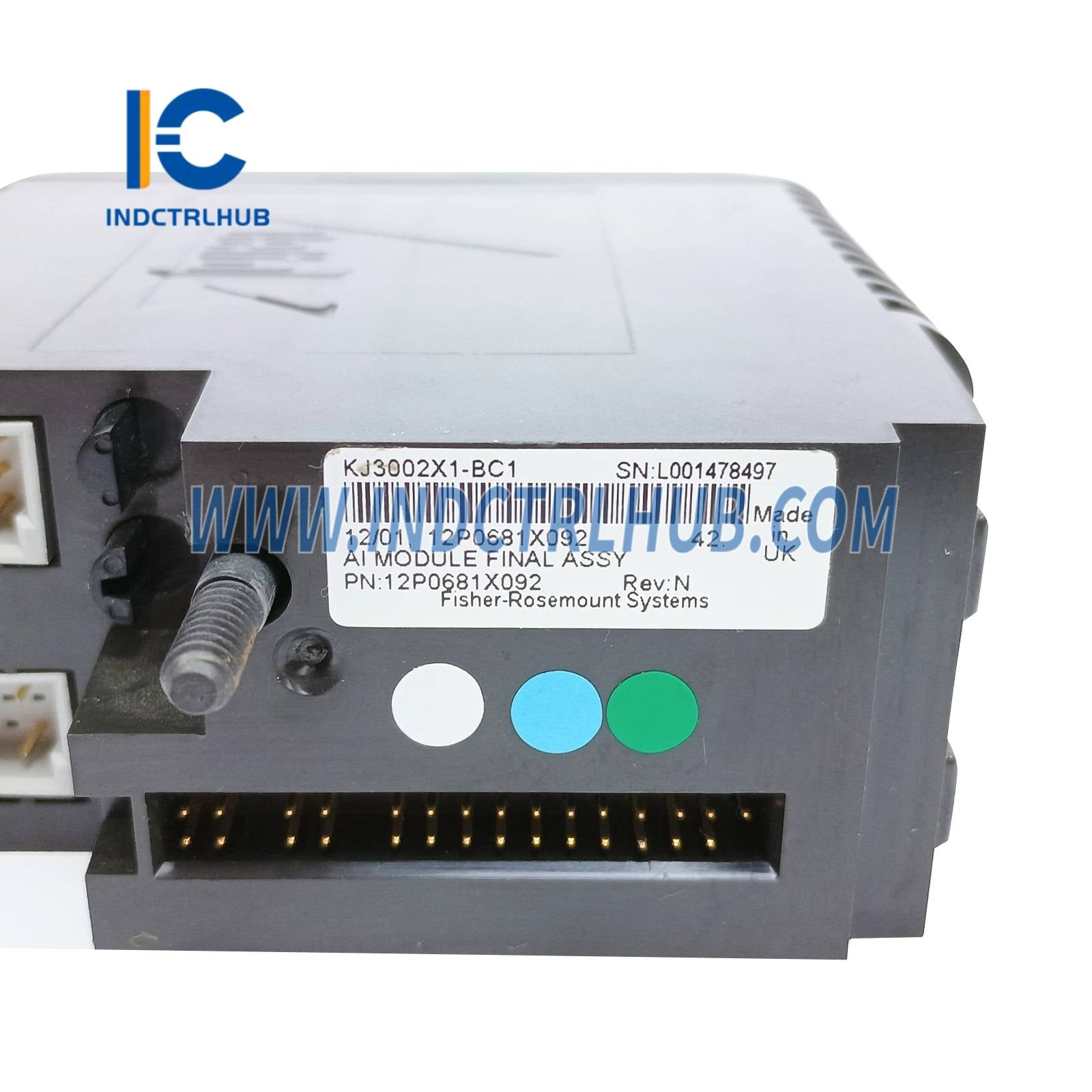

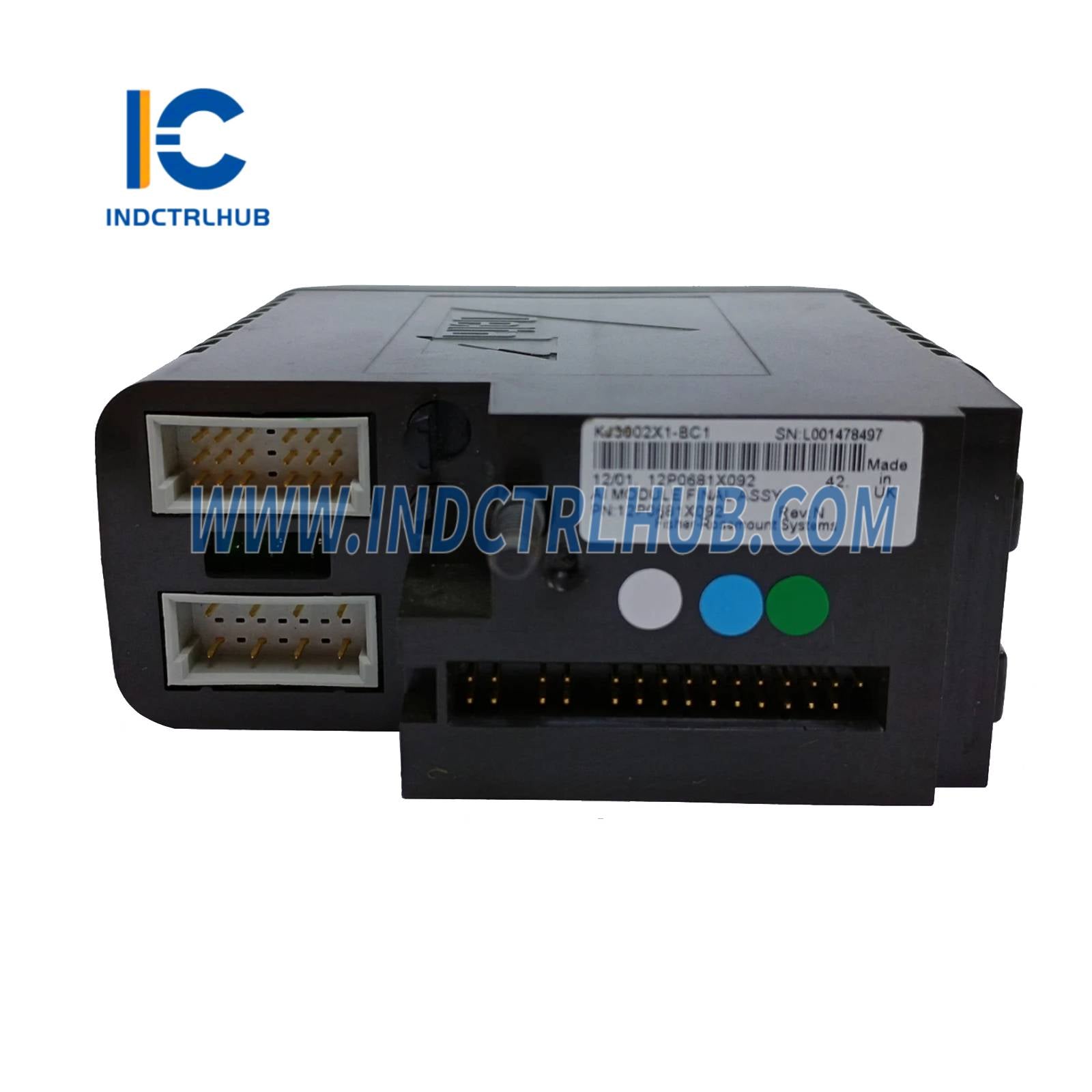

KJ3002X1-BC1 / 12P0681X092 |
|
Popis |

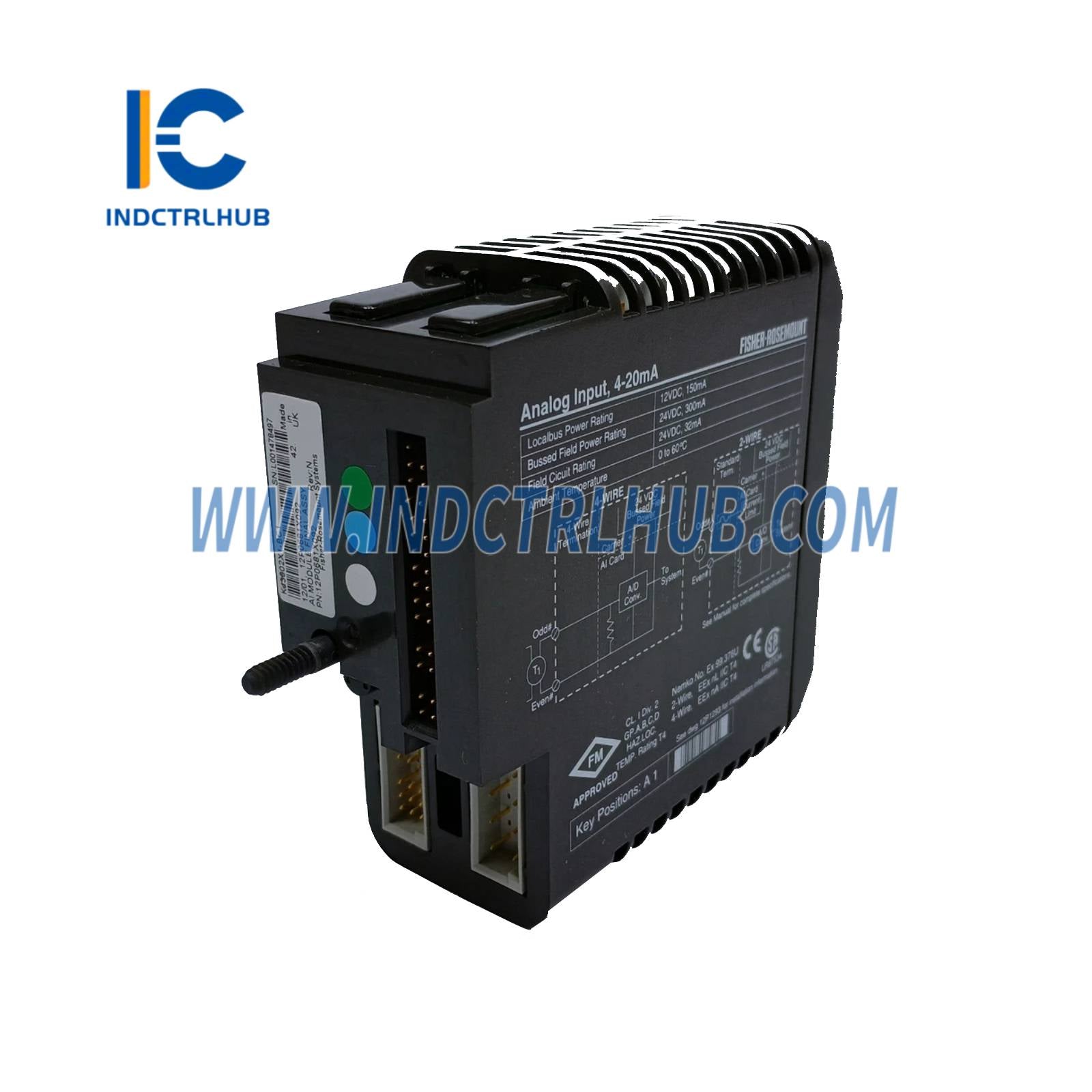

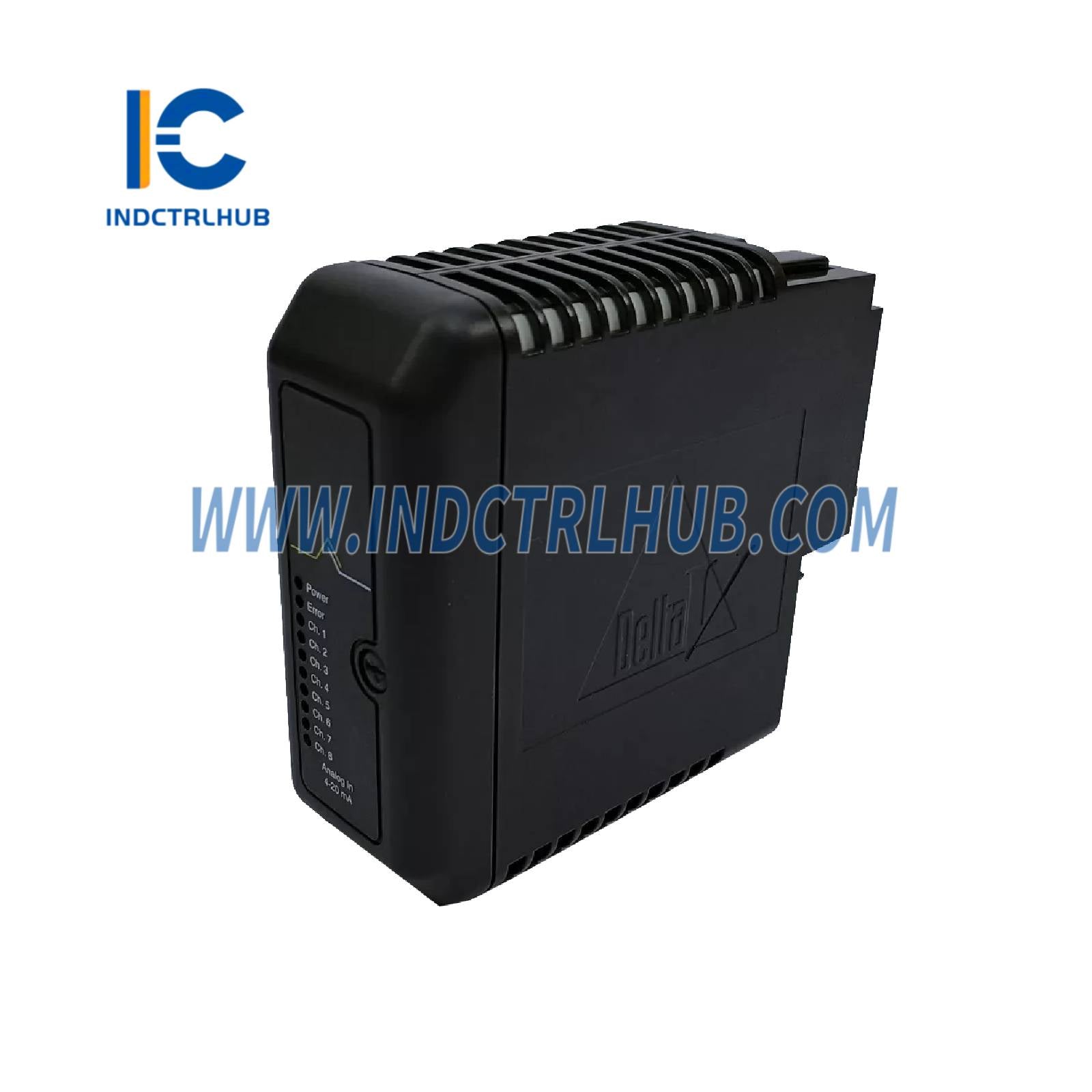

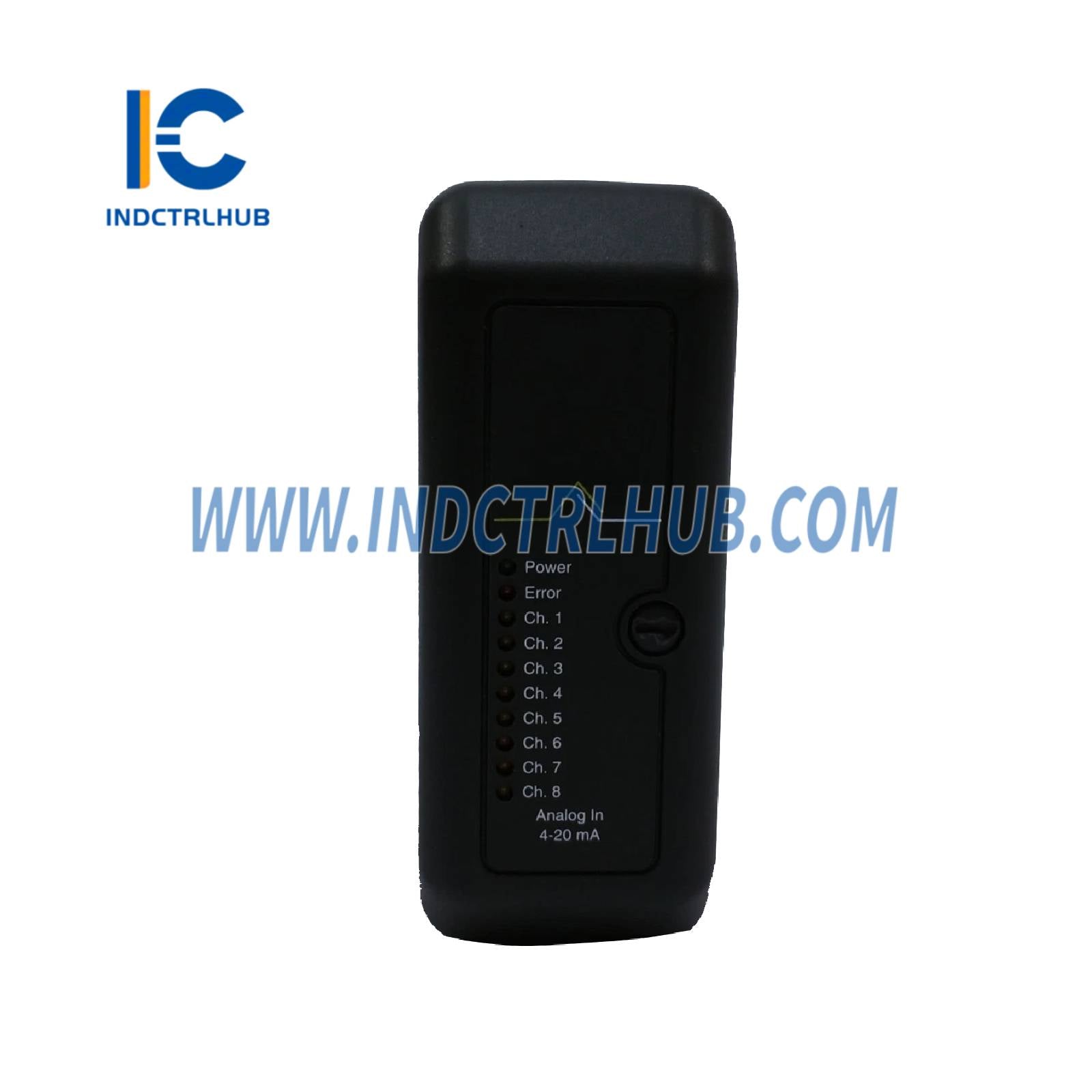

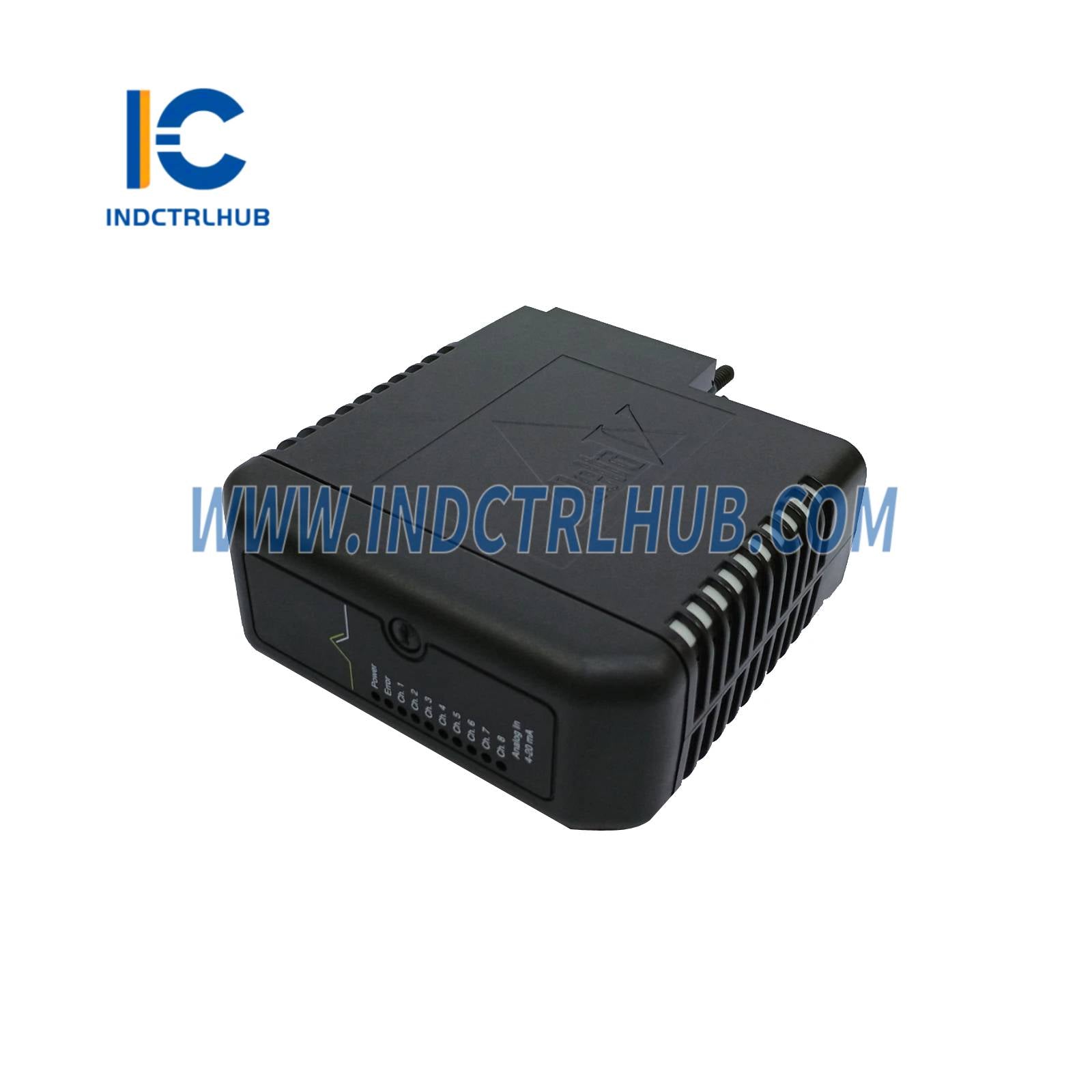

2-vodičová analógová vstupná karta, 8-kanálová, 4–20 mA |
Špecifikácie napájania
|
Parameter |
Hodnota |
|---|---|
|
Hodnotenie napájania LocalBus |
12 V DC pri 150 mA |
|
Hodnotenie napájania zbernice poľa |
12 VDC pri 300 mA |
|
Hodnotenie poľa obvodu |
24 VDC pri 32 mA |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
0 °C až +60 °C |
|
Náraz |
10 g polsinusová vlna na 11 ms |
|
Vibrácie |
1 mm od vrcholu k vrcholu (5–16 Hz); 0,5 g (16–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04 –1985, trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
IP hodnotenie |
IP 20 |
|
Poloha kľúča svorkovnicového bloku |
A1 |
Poznámky k inštalácii a prevádzke
-
Súlad s nebezpečnými oblasťami:
Odkazujte na Dokument 12P2046 (Inštalačné pokyny pre zónu 2 systému DeltaV™ Scalable Process System) a na Inštaláciu vášho systému automatizácie DeltaV príručku.
-
Podmienky vybratia/vloženia:
-
Používa sa so systémovým zdrojom KJ1501X1-BC1 Dual DC/DC (vstup 24 VDC alebo 12 VDC).
-
Indukčnosť vstupného obvodu < 23 µH.
-
Alebo certifikovaný zdroj: Ui = 12,6 VDC, Lo < 23 µH (vrátane vedenia).
-
Napájanie v teréne musí byť odpojené pred pripojením alebo odpojením karty.
-
Môže byť vymenené za chodu (len jedna jednotka naraz) ak:
-
Vyžaduje sa hodnotenie I/O slučky pre všetky uzly s obmedzenou energiou.
-
Pojistka vo svorkovnici nesmie byť odstránená, keď je napájanie v teréne zapnuté pre neiskriace obvody.
-
Systém kľúčovania svorkovnice zabezpečuje kompatibilitu s I/O kartami.
Údržba a nastavenie
-
Žiadne časti opraviteľné používateľom
-
Nerozoberajte
-
Kalibrácia nie je potrebná
