Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |
KJ3001X1-CB1 |
|
Popis |
Digitálna výstupná karta, 32-kanálová, 24 VDC, HighSide |

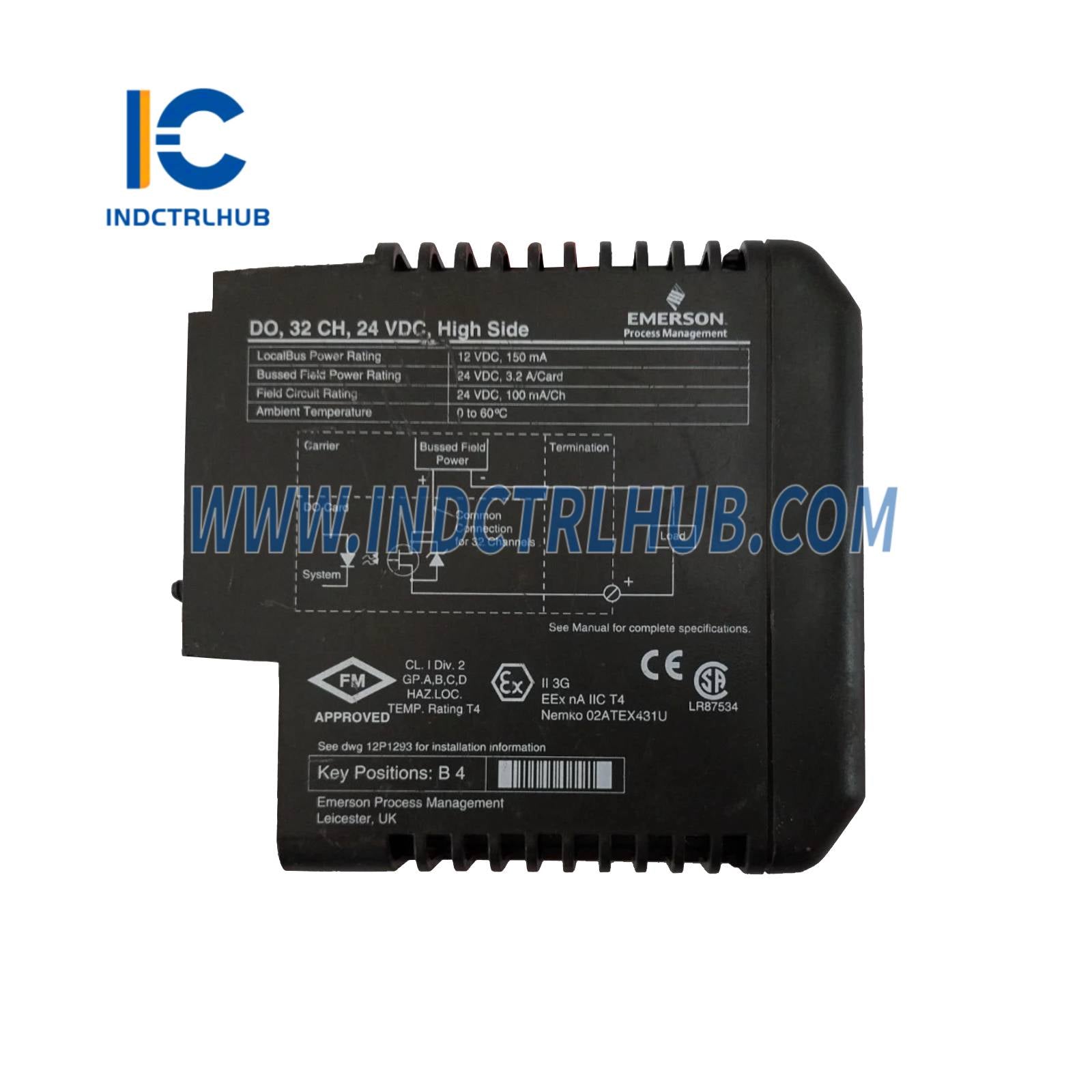

Špecifikácie napájania
|
Parameter |
Hodnota |
|---|---|
|
Hodnotenie napájania LocalBus |
12 V DC pri 150 mA |
|
Hodnotenie napájania zbernice poľa |
24 VDC pri 3,2 A na kartu |
|
Hodnotenie poľa obvodu |
24 VDC pri 100 mA/kanál |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
0 °C až +60 °C |
|
Náraz |
10 g polsinusová vlna na 11 ms |
|
Vibrácie |
1 mm od vrcholu k vrcholu (5–16 Hz); 0,5 g (16–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04 –1985, trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
IP hodnotenie |
IP 20 |
|
Poloha kľúča svorkovnicového bloku |
B4 |
Poznámky k inštalácii a prevádzke
-
Súlad s nebezpečnými oblasťami:
Odkážte na Dokument 12P2046 (Inštrukcie na inštaláciu systému DeltaV™ Scalable Process System Zone 2) a na Inštaláciu vášho automatizačného systému DeltaV príručku.
-
Pokyny na odstránenie/vloženie:
-
Iba jedna karta naraz.
-
Musí sa použiť KJ1501X1-BC1 Dvojitý DC/DC napájací zdroj (24 alebo 12 VDC).
-
Indukčnosť vstupného zapojenia musí byť < 23 µH.
-
Alternatívne použite certifikovaný zdroj s Ui = 12,6 VDC a Lo < 23 µH (vrátane vodiča).
-
Obvody bez iskrenia musia byť odpojené od napájania pred akoukoľvek operáciou.
-
Polné napájanie musí byť odpojené pred pripojením alebo odpojením karty.
-
Povolené horúce prepínanie za prísnych podmienok:
-
Rotujúce kľúčovanie:
-
Svorkovnica musí zodpovedať polohe kľúča B4 pre správnu kompatibilitu.
Údržba a nastavenie
-
Žiadne časti opraviteľné používateľom
-
Demontáž nie je povolená
-
Kalibrácia nie je potrebná
