Product Description

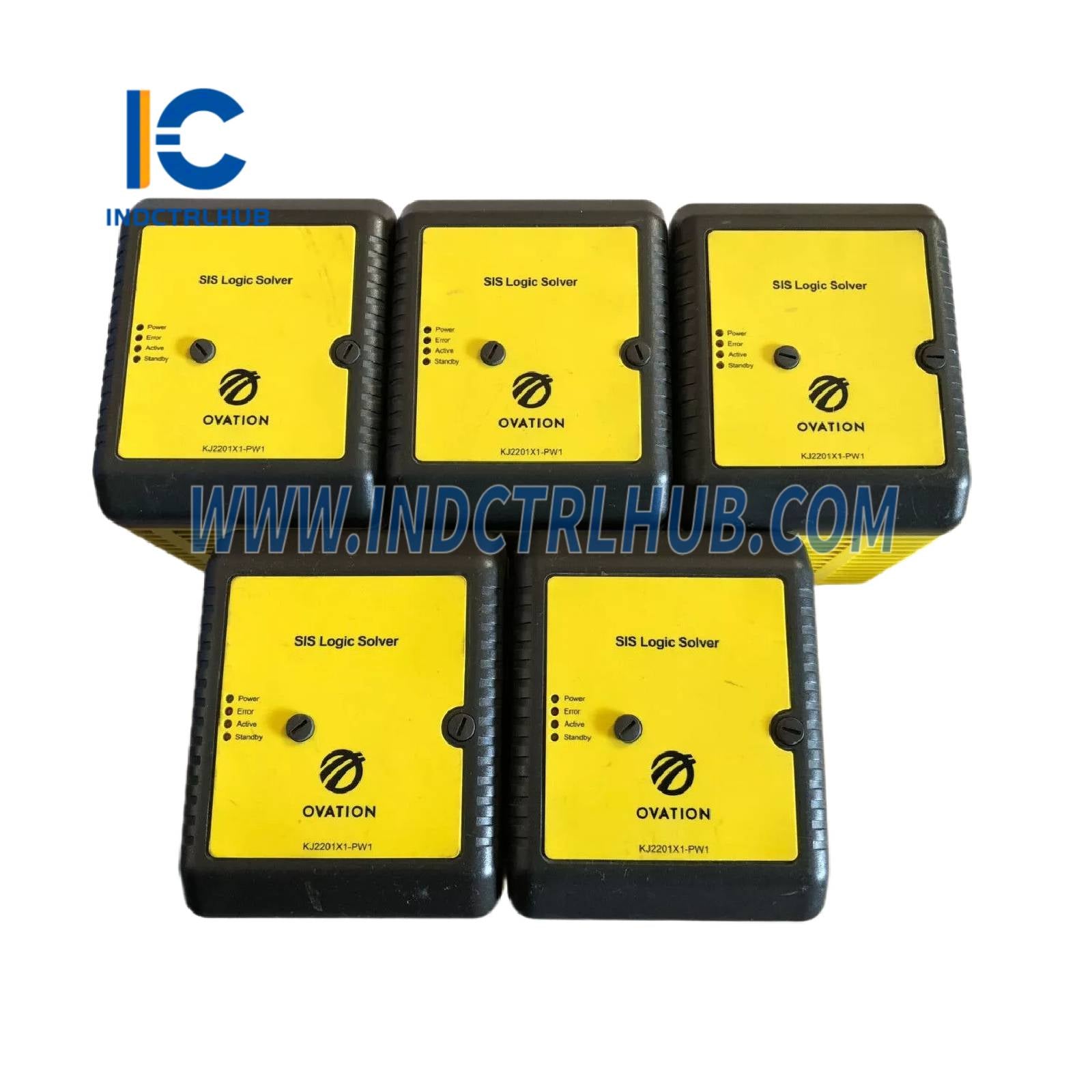

Emerson KJ2201X1-PW1 DeltaV SIS Smart Logic Solver
- Výrobca: Emerson
- Model/Číslo dielu: KJ2201X1-PW1
- Popis: DeltaV Safety Instrumented System (SIS) Smart Logic Solver, 16-kanálový konfigurovateľný I/O
Prehľad
- Emerson KJ2201X1-PW1 je Smart Logic Solver (SLS) navrhnutý pre DeltaV Safety Instrumented System (SIS). Vykonáva bezpečnostné inštrumentované funkcie (SIF) na zabezpečenie bezpečnosti procesu v kritických priemyselných aplikáciách, ako sú ropný a plynárenský priemysel, chemický priemysel, výroba energie a farmaceutický priemysel. Modul podporuje flexibilné konfigurácie I/O a spĺňa bezpečnostné normy pre spoľahlivú prevádzku v nebezpečných prostrediach.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | KJ2201X1-PW1 |
| Séria | DeltaV SIS |
| Typ | Smart Logic Solver, 16-kanálový konfigurovateľný I/O |
| I/O Kanály | 16 konfigurovateľných kanálov (diskrétne vstupy, diskrétne výstupy, analógové vstupy HART, HART dvojstavové výstupy) |
| Napájanie | 24 VDC, 1,0 A (plus napájanie poľa, celkovo 5,0 A) |
| Bezpečnostné normy | IEC 61131-3, IEC 61508 (SIL 1, 2, 3) |
| Komunikácia | Dvojkanálová zbernica SISnet, protokol HART |
| Redundancia | Podpora redundantných párov pre odolnosť voči poruchám |
| Prevádzková teplota | -40°C až +70°C |
| Teplota skladovania | -40°C až +85°C |
| Relatívna vlhkosť | 5 % až 95 %, nekondenzujúca |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 trieda G3, konformný náter |
| Montáž | Typ T DIN lišta, 8-široký nosič (liché pozície 1, 3, 5, 7; redundantné páry používajú štyri pozície) |
| Hmotnosť | Približne 0,5 kg |
| Certifikácie | CE, CSA, FM, ATEX, IECEx |
| Kompatibilita systému | DeltaV v10.3 alebo novší |
Ďalšie informácie
- Funkčnosť: KJ2201X1-PW1 vykonáva bezpečnostnú logiku podľa IEC 61131-3 a IEC 61508, podporujúc aplikácie SIL 1, 2 a 3. Jeho 16 konfigurovateľných I/O kanálov spracováva diskrétne vstupy/výstupy, analógové vstupy (HART) a HART dvojstavové výstupy. Modul podporuje redundanciu pre vysokú dostupnosť, výmenu za chodu pre minimálny prestoj a pokročilú diagnostiku na detekciu porúch. Používa protokol HART na komunikáciu s inteligentnými poľnými zariadeniami.
