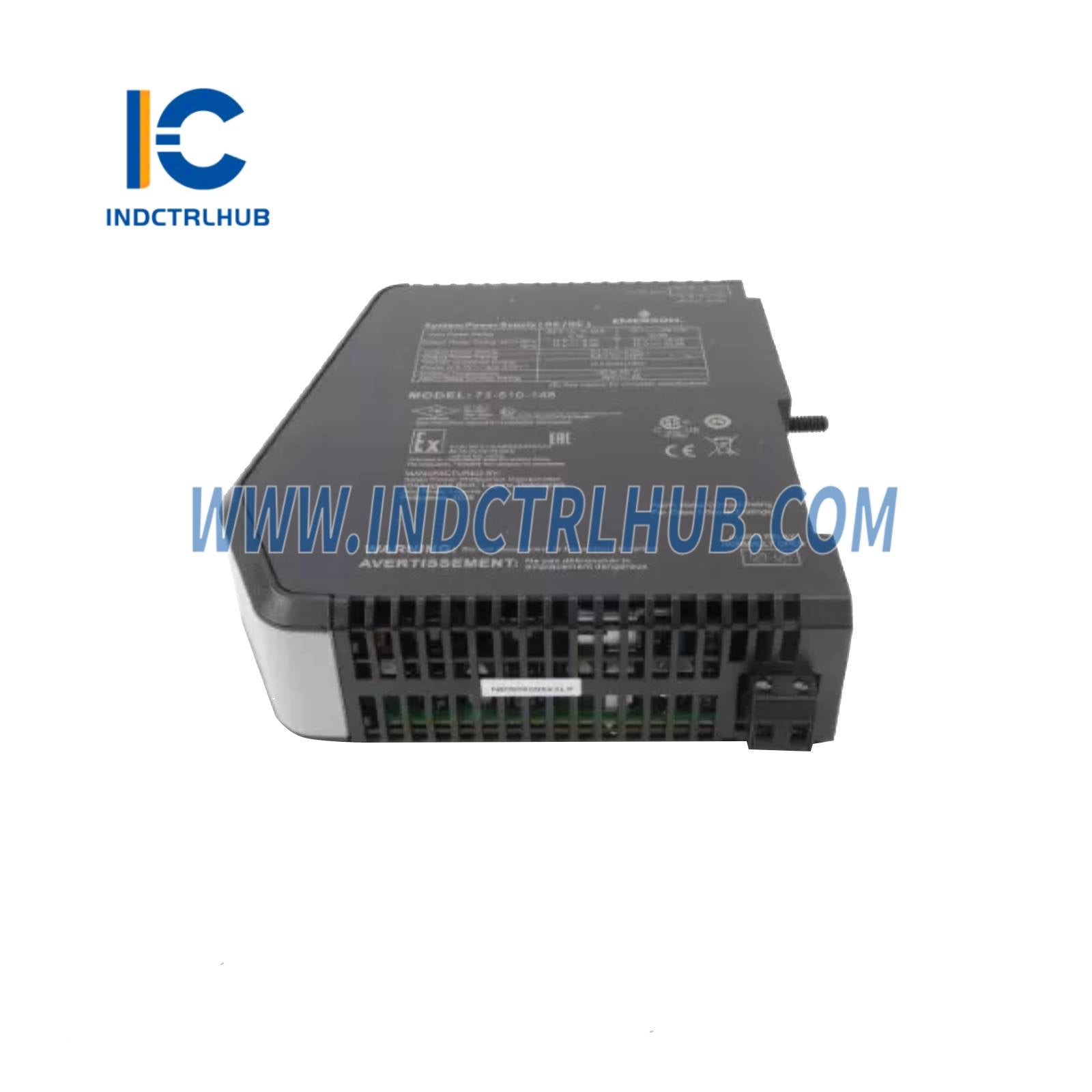

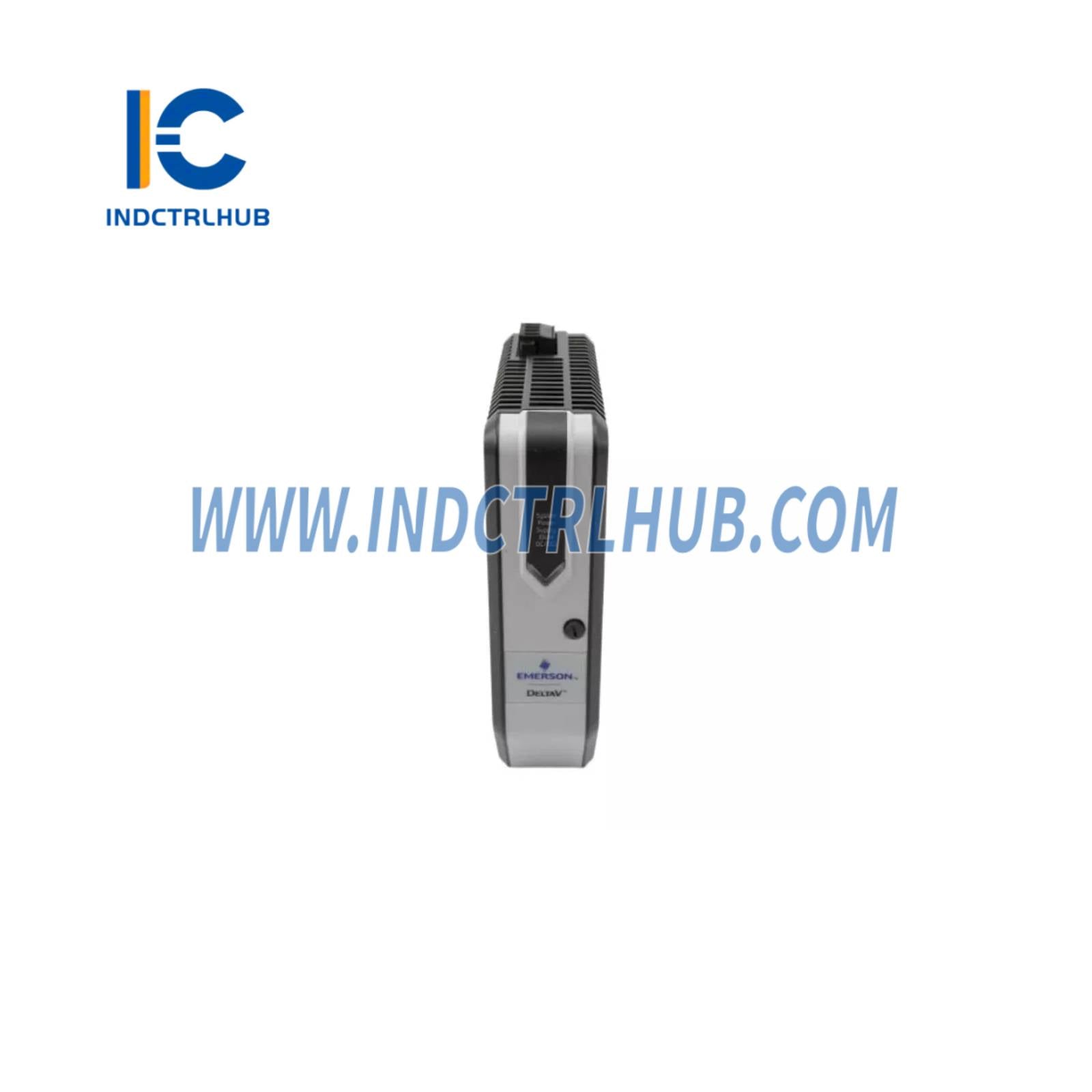

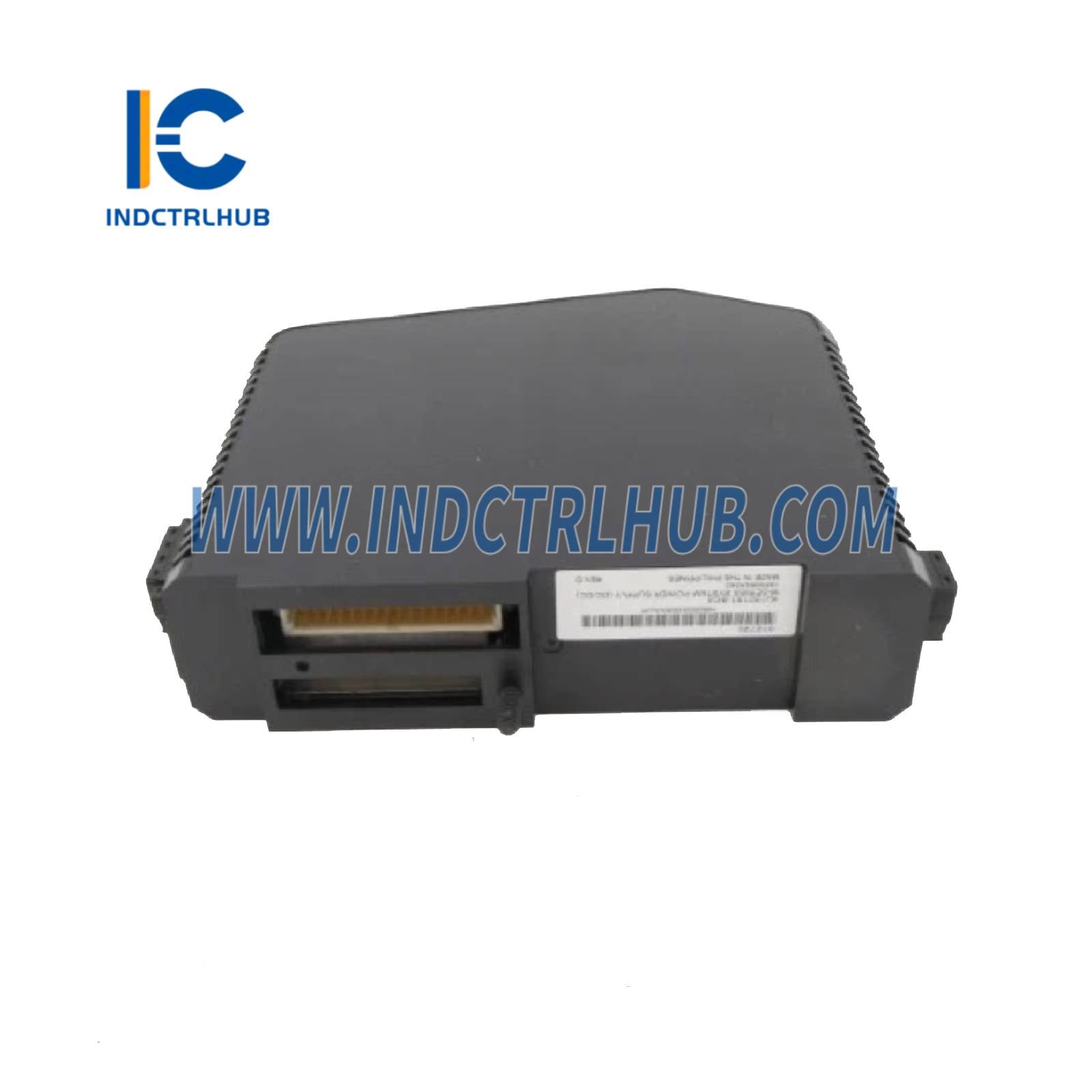

Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |

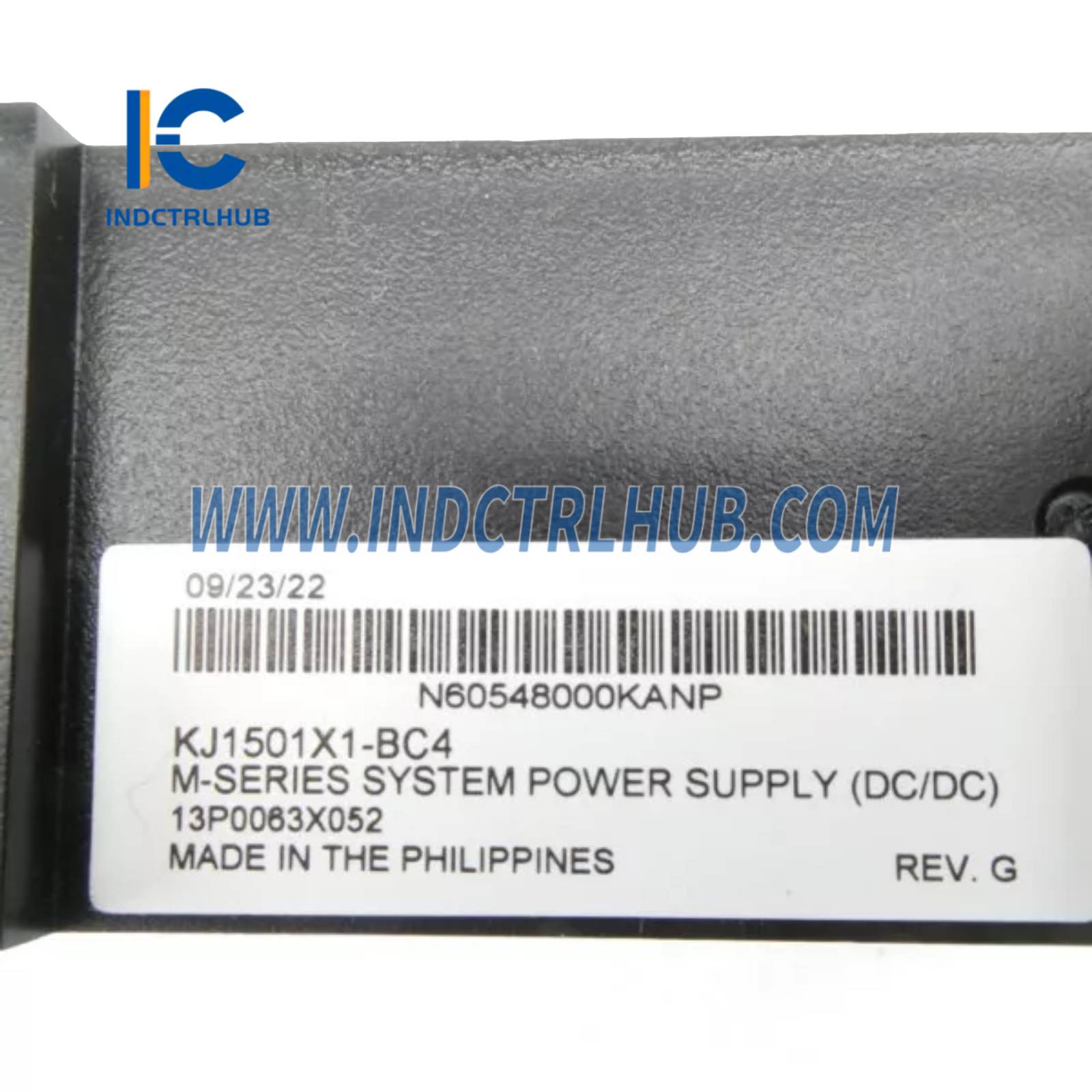

KJ1501X1-BC4 |
|
Popis |
Systém dvojitého DC napájania |
Špecifikácie napájania
|
Špecifikácia |
Výstup |
|---|---|
|
12 VDC výstupný výkon |
14.8 A |
|
Výkon výstupu 24 VDC |
6,1 A |
|
Výstup 12 VDC (pri vstupe 12 VDC) |
13 A |
|
Výstup 12 VDC (pri vstupe 24 VDC) |
8 A |
|
Výstup 5,1 VDC |
2,0 A |
|
Výstup 3,4 VDC |
2,0 A |
|
Kombinovaný výkon +5,1 VDC & +3,4 VDC |
10,2 W (celkom) |
Poznámka:
V režime prechodu 12 VDC:
-
Napätie nesmie prekročiť 12,6 VDC
-
Maximálny prúd napájania: 16 A
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
–40 °C až +70 °C |
|
Náraz |
10 G ½-sínusová vlna po dobu 11 ms |
|
Vibrácie |
1 mm od vrcholu k vrcholu (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04 –1985, trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
Poznámky k inštalácii a prevádzke
-
Súlad s nebezpečnými oblasťami:
-
Odkazujte na Dokument 12P2046 (Inštrukcie na inštaláciu systému DeltaV™ Scalable Process System Zone 2).
-
Dodatočná referencia: DeltaV™ S-Series and CHARMs Hardware Installation manuál.
-
Odstránenie/Vloženie:
-
Neodstraňujte ani nevkladajte so systémom napájaný energiou.
Údržba a nastavenie
-
Žiadne časti opraviteľné používateľom
-
Nerozoberajte
-
Kalibrácia nie je potrebná
