Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |
KC3021X1-BA1 |
|
Popis |

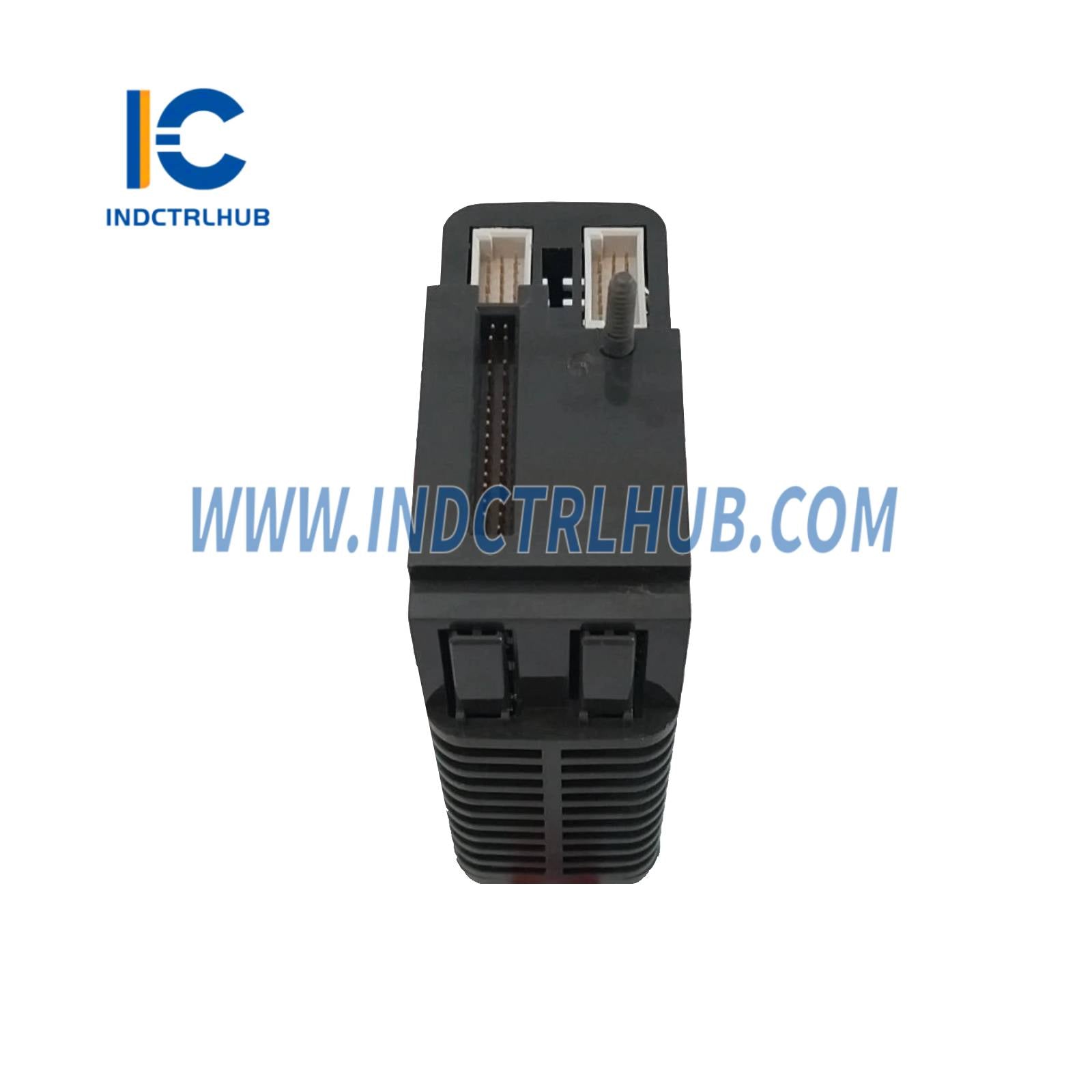

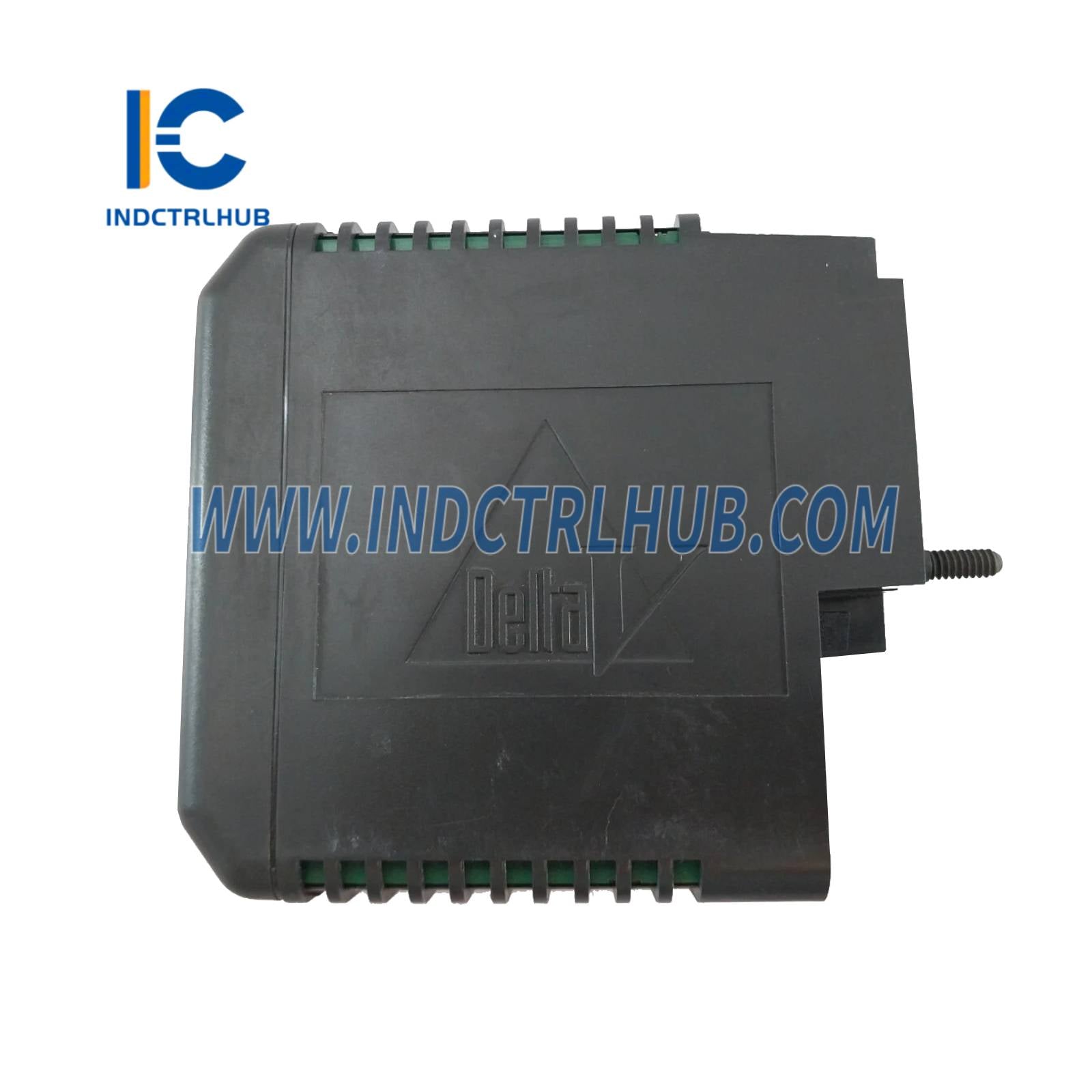

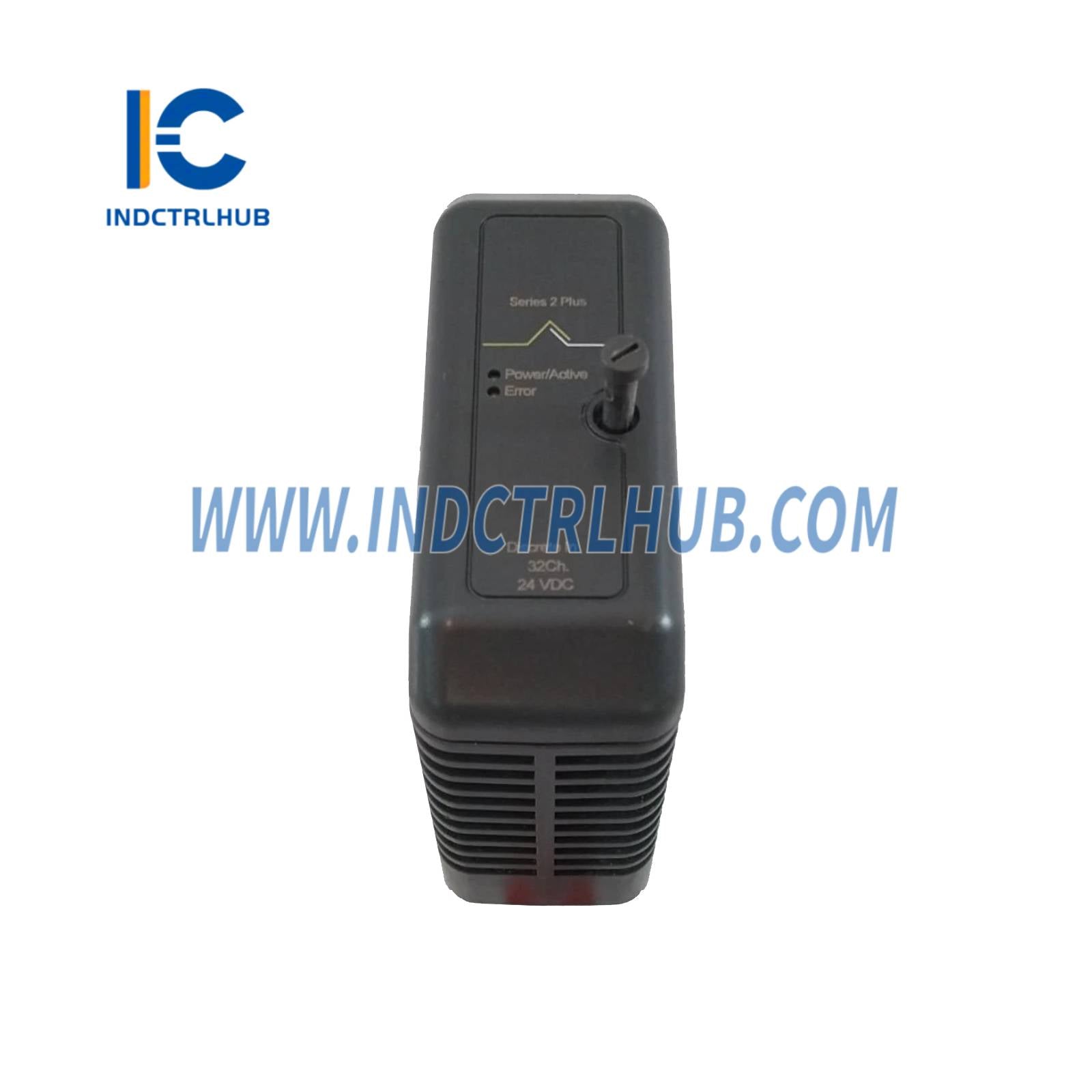

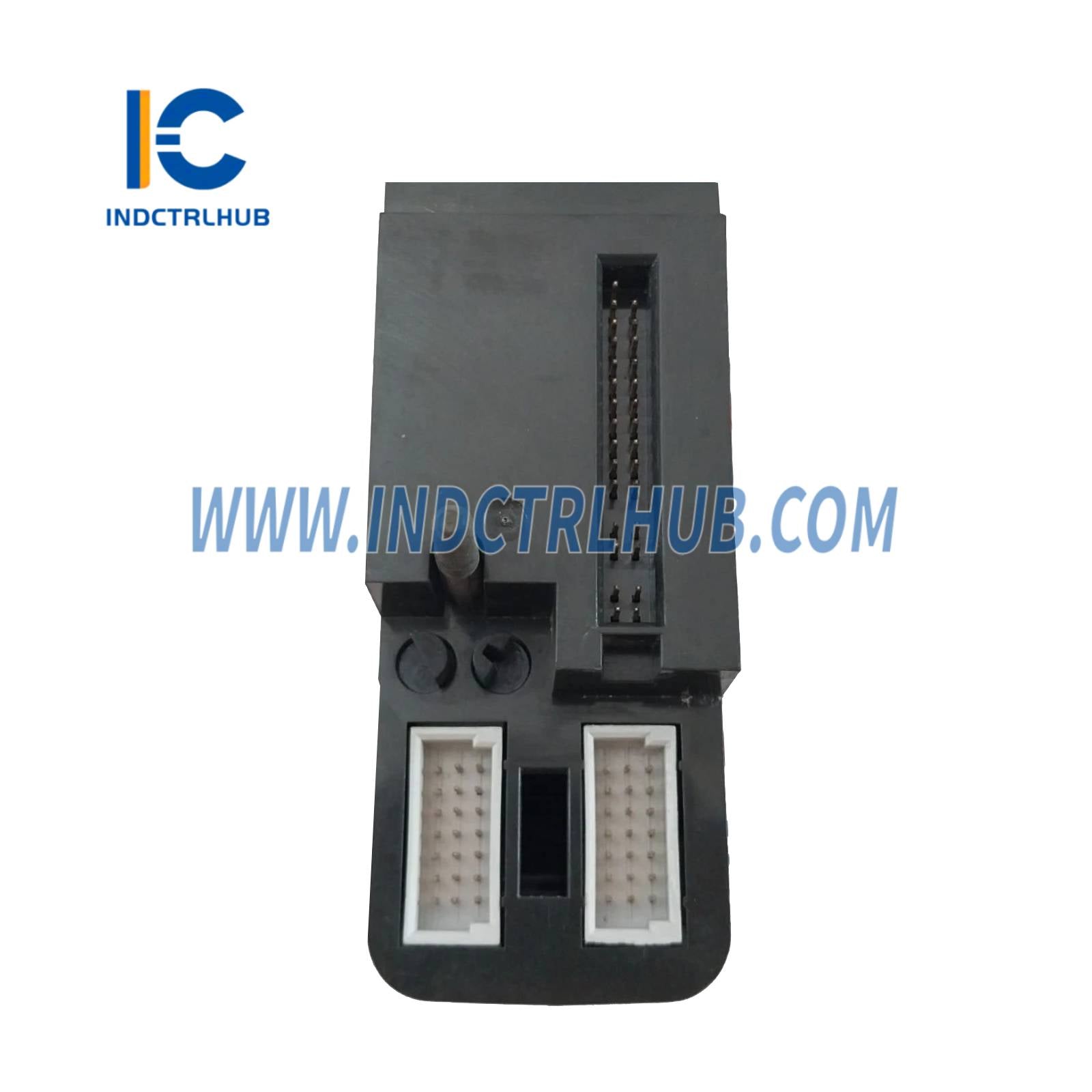

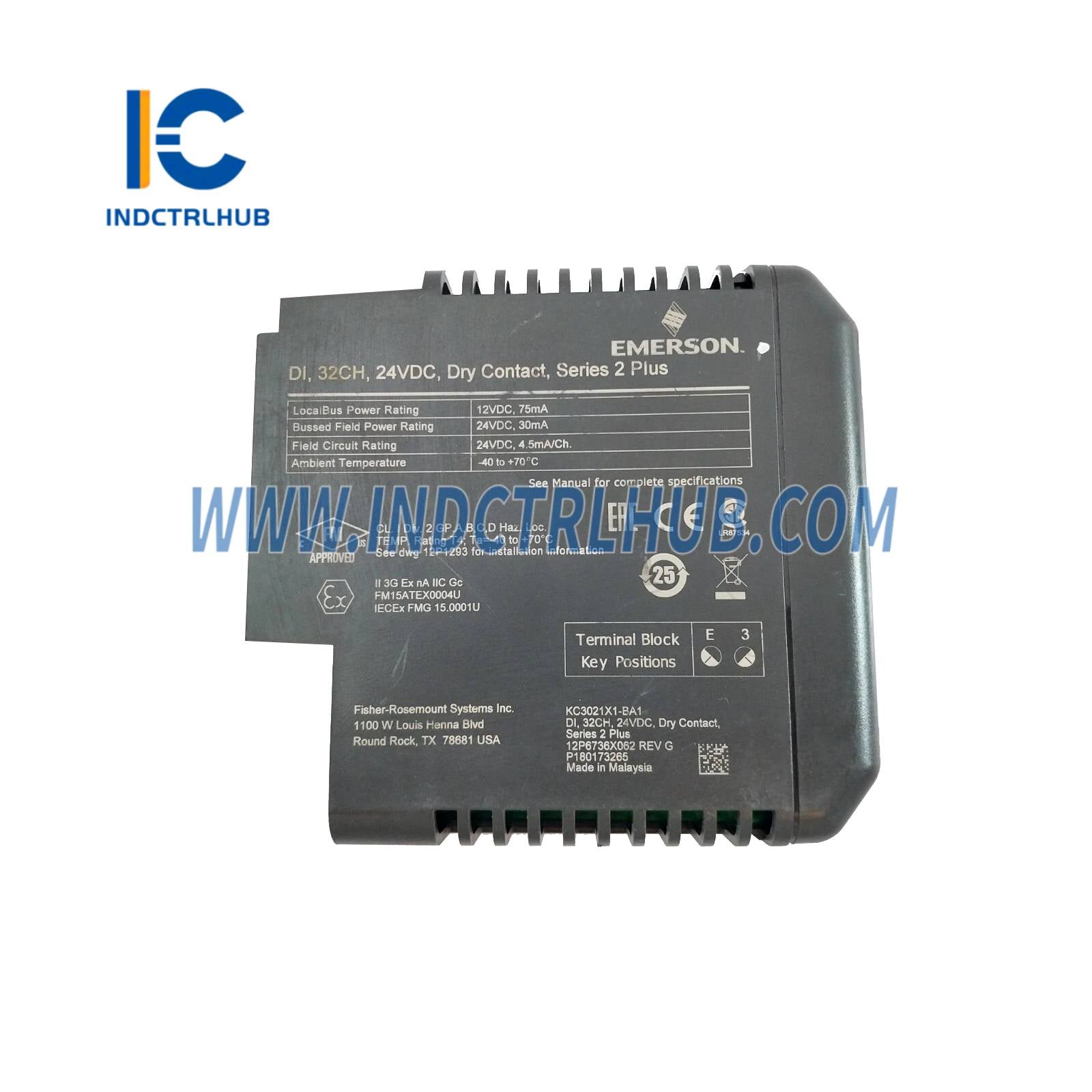

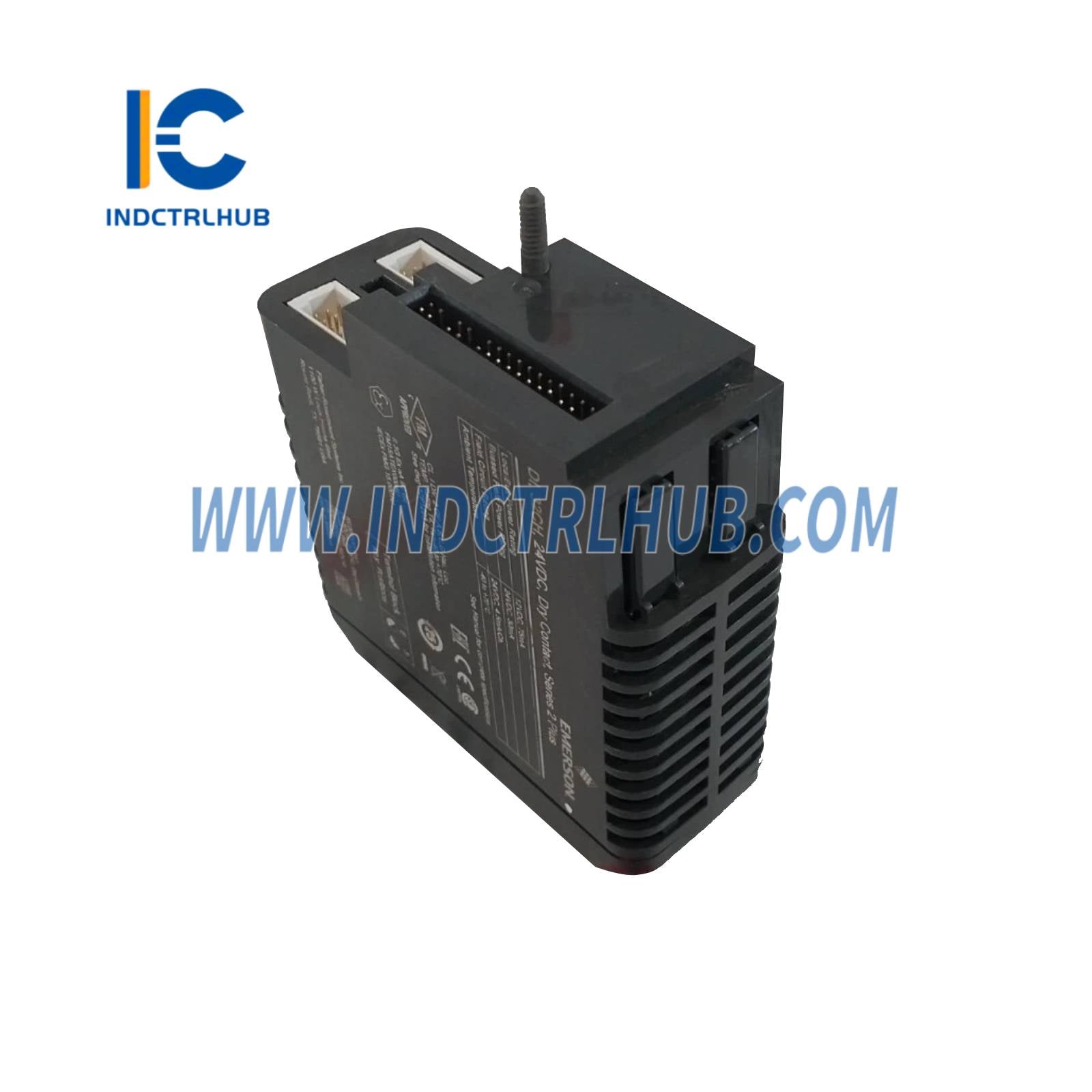

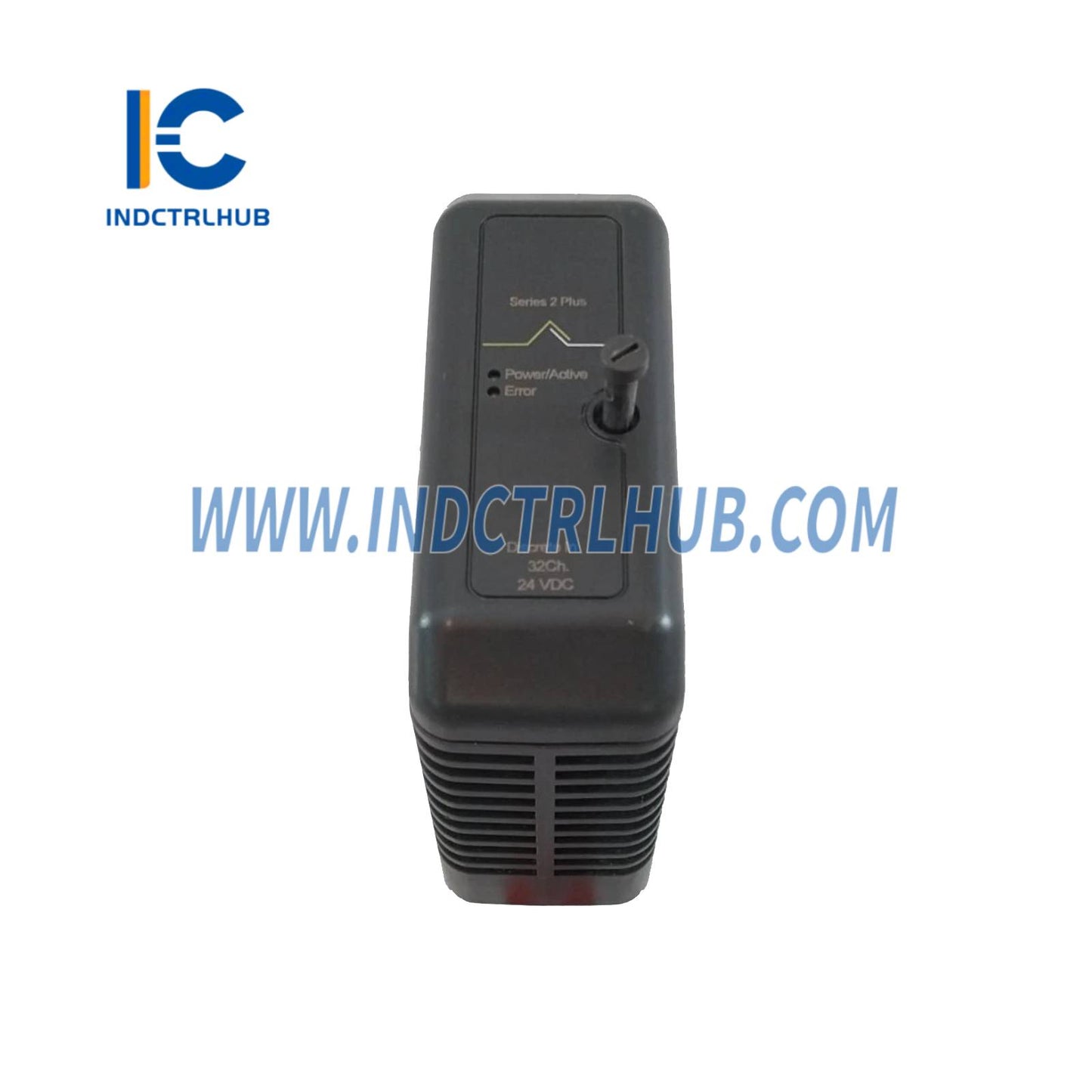

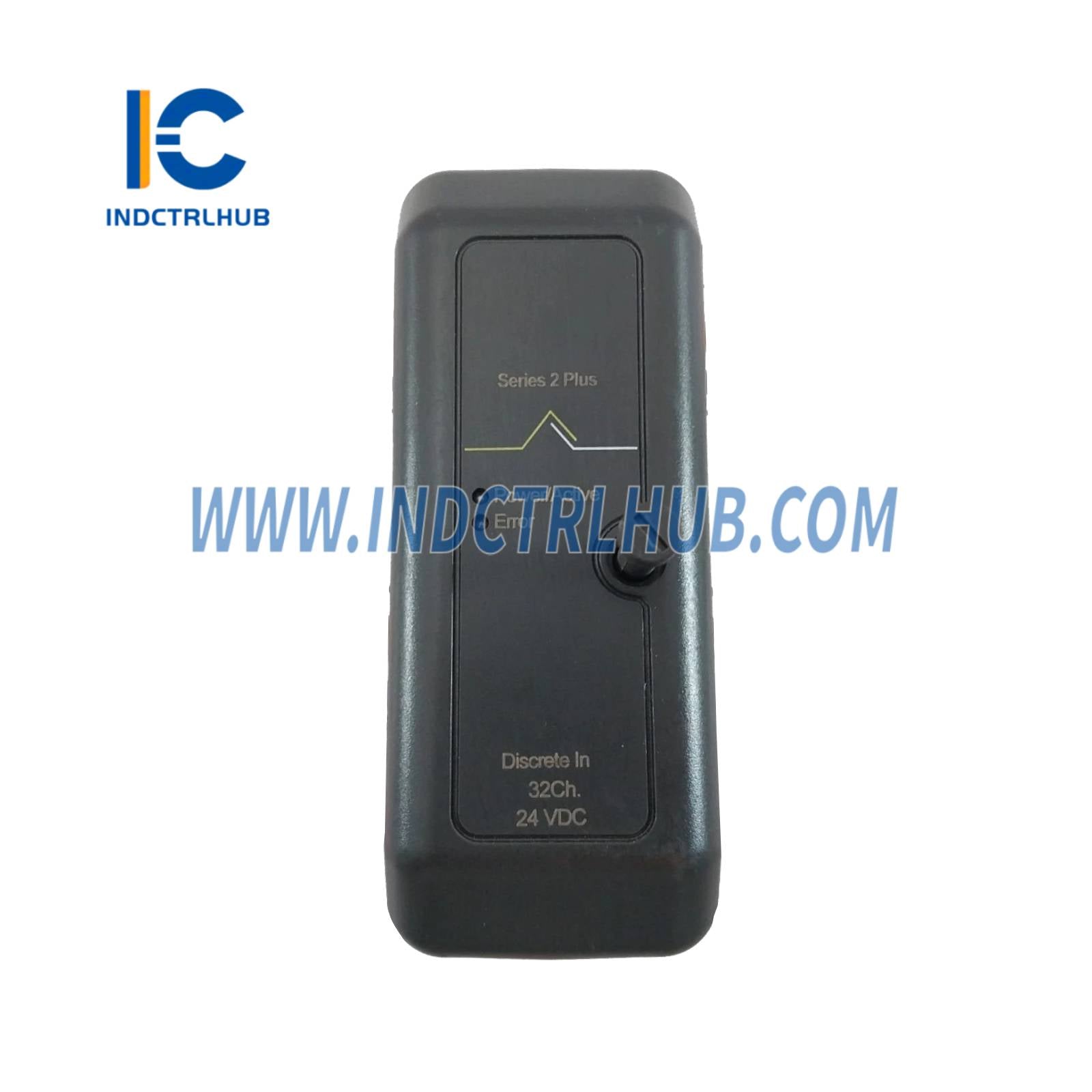

DI Plus, 32-kanálový, 24VDC suchý kontakt vstupný svorkovnicový blok |
Špecifikácie napájania
|
Typ napájania |
Hodnota |
|---|---|
|
Napájanie lokálnej zbernice |
12 VDC @ 75 mA |
|
Zdieľané napájanie poľa |
24 VDC @ 30 mA |
|
Polné obvody |
24 VDC @ 4,5 mA/kanál |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
–40 °C až +70 °C |
|
Náraz |
10 g polsinusová vlna na 11 ms |
|
Vibrácie |
1 mm od vrcholu k vrcholu (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04 –1985, trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
Poloha kľúča svorkovnicového bloku |
E3 |
Poznámky k inštalácii a prevádzke
-
Inštalácia v nebezpečnej oblasti:
-
Postupujte podľa Dokumentu 12P2046 (Inštrukcie inštalácie DeltaV™ Zóna 2)
-
Pozri tiež DeltaV™ S-Series and CHARMs Hardware Installation príručku
-
Pravidlá odstraňovania/vkladania:
-
Musí byť odpojené napájanie z poľa na oboch svorkách poľa a nosiča
-
Nedá sa vybrať/vložiť pri zapnutom napájaní systému
-
Systém rotačného kľúčovania:
-
Zabraňuje nezlučiteľnosti s I/O kartami
-
Kľúčovanie musí zodpovedať zamýšľanej I/O karte
Údržba a nastavenie
-
Žiadne súčiastky opraviteľné používateľom
-
Urobte nerozoberajte
-
Nie je potrebná kalibrácia
