Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |

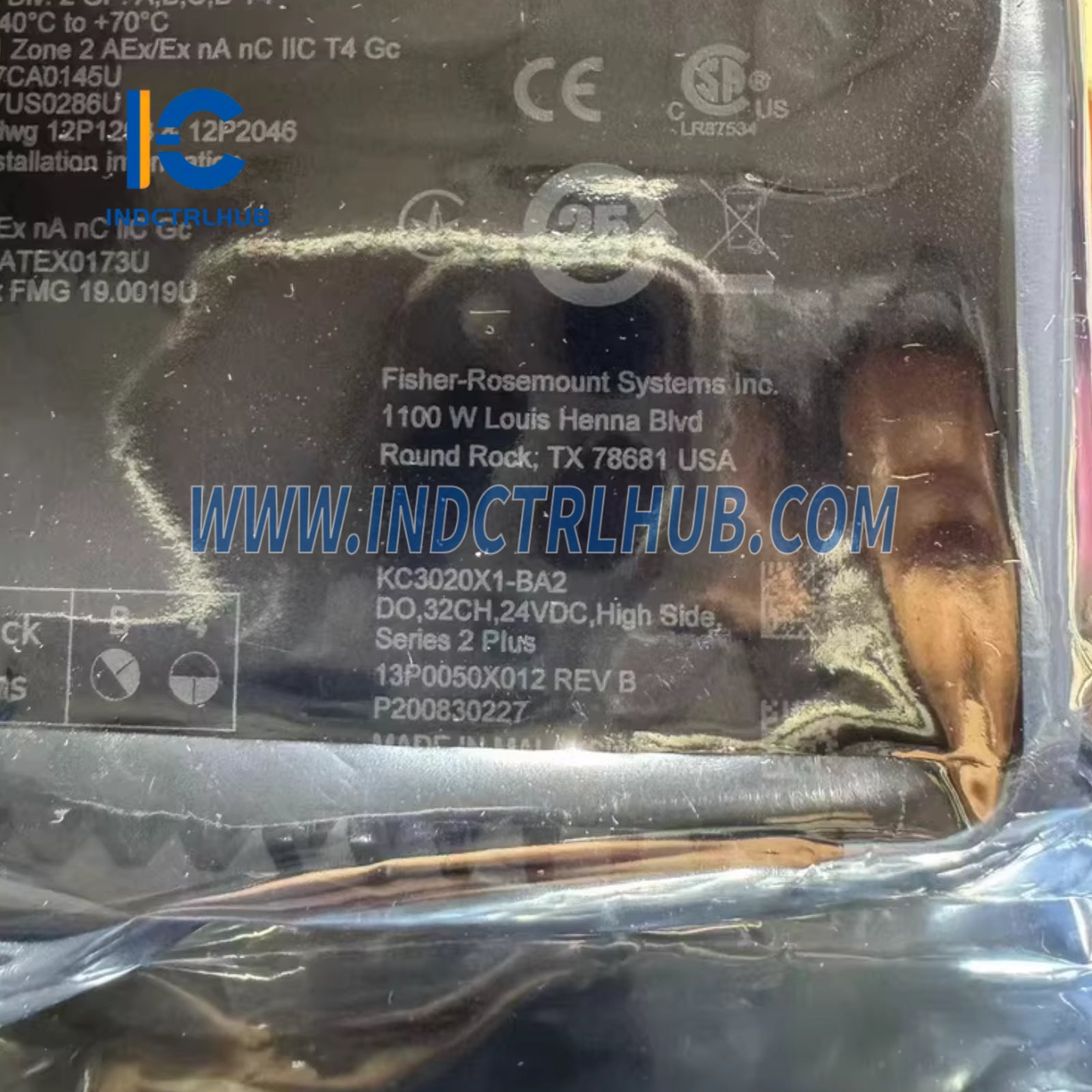

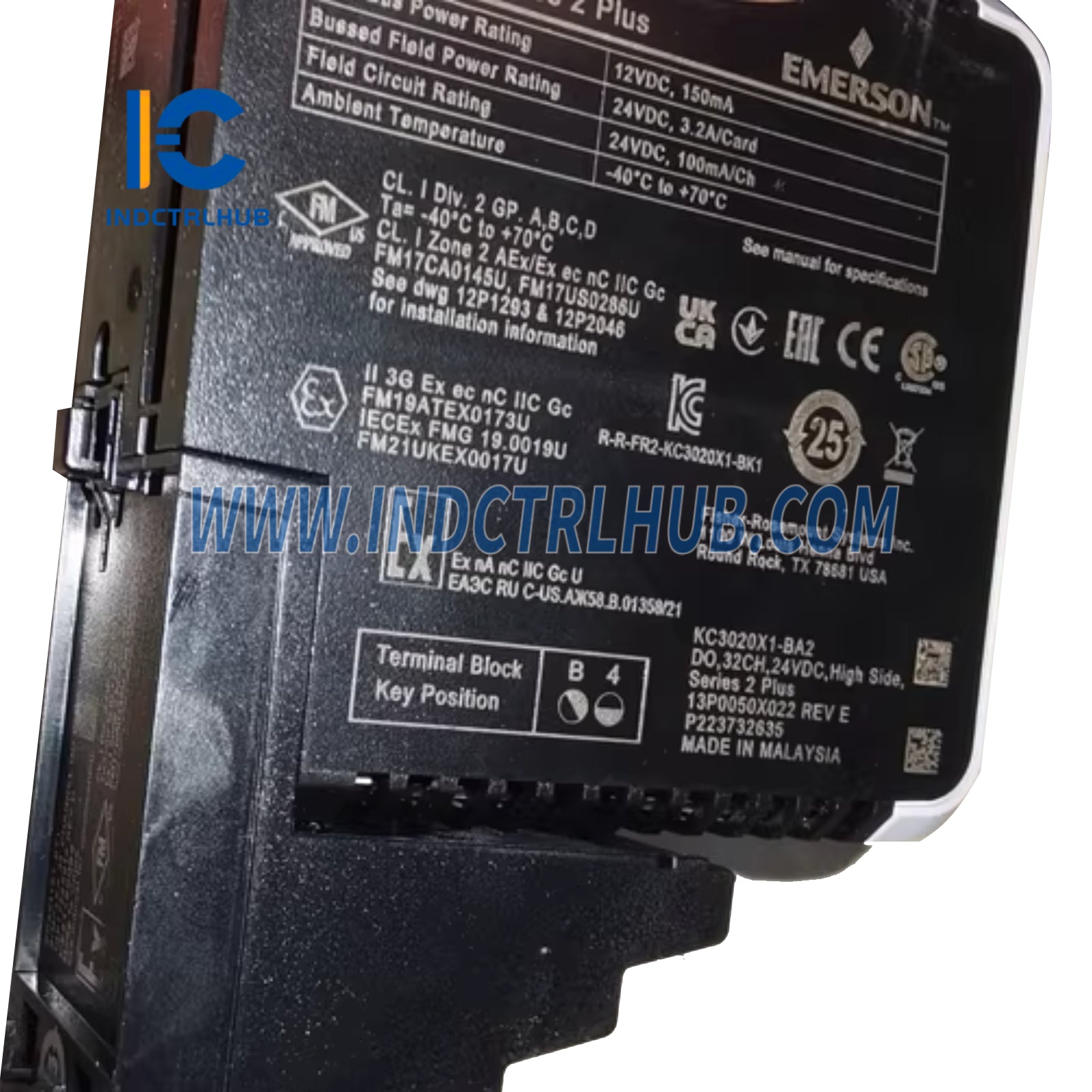

KC3020X1-BA2 |
|
Popis |
DO 32-kanálová 24VDC karta s vysokou stranou Plus |
Špecifikácie napájania
|
Typ napájania |
Hodnota |
|---|---|
|
Napájanie lokálnej zbernice |
12 VDC pri 150 mA |
|
Zdieľané napájanie poľa |
24 VDC @ 3,2 A na kartu |
|
Polné obvody |
24 VDC @ 100 mA na kanál |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Okolitá teplota |
–40 °C až +70 °C |
|
Náraz |
10 g polsinusová vlna na 11 ms |
|
Vibrácie |
1 mm od vrcholu k vrcholu (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04 –1985, trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
Poloha kľúča svorkovnicového bloku |
B4 |
Poznámky k inštalácii a prevádzke
-
Inštalácia v nebezpečnej oblasti:
-
Musí sa dodržiavať Dokument 12P2046 (Inštrukcie na inštaláciu DeltaV™ Zone 2)
-
Pozri tiež DeltaV™ S-Series and CHARMs Hardware Installation príručku
-
Pravidlá odstraňovania/vkladania:
-
Napájanie v teréne musí byť odpojené pred odstránením/vložením
-
Nie je možné odstrániť ani vložiť pri zapnutom napájaní systému
-
Systém rotačného kľúčovania:
-
Zabraňuje nesprávnej inštalácii s I/O kartami
-
Kľúč svorkovnicového bloku musí zodpovedať modelu karty
Údržba a nastavenie
-
Žiadne časti opraviteľné používateľom
-
Nerozoberajte
-
Kalibrácia nie je potrebná
