Product Description
Všeobecné informácie
|
Pole |
Detail |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |

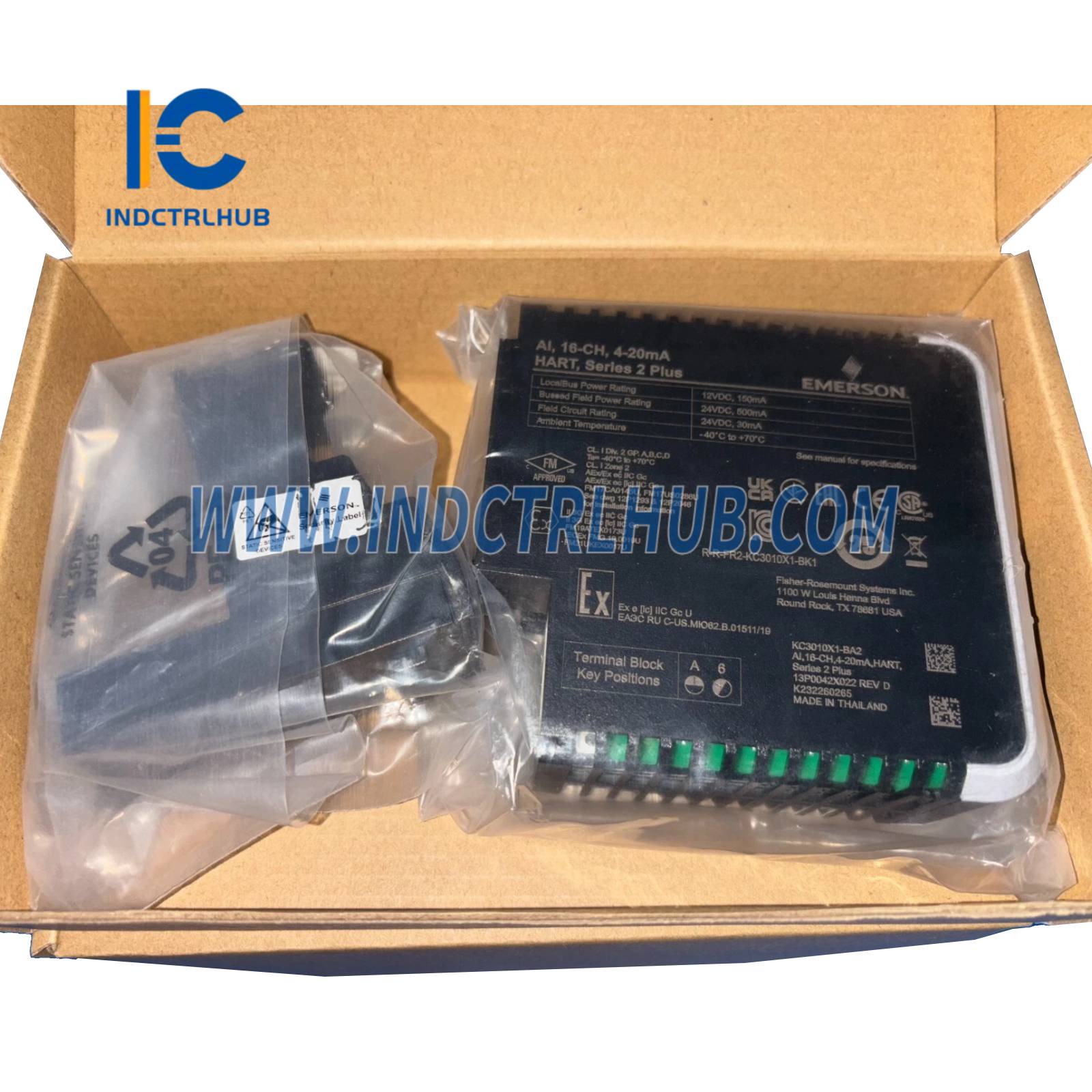

KC3010X1-BA2 |
|
Popis |
AI 16-kanálová karta 4-20mA HART Plus |
Špecifikácie napájania
|
Špecifikácia |
Detail |
|---|---|
|
Napájanie lokálnej zbernice |
12 V DC pri 150 mA |
|
Zdieľané napájanie poľa |
24 V DC pri 500 mA |
|
Polné obvody |
24 VDC pri 30 mA na kanál |
Environmentálne špecifikácie
|
Špecifikácia |
Detail |
|---|---|
|
Okolitá teplota |
-40 °C až +70 °C |
|
Náraz |
10 g, polsinusová vlna po dobu 11 milisekúnd |
|
Vibrácie |
1 mm od vrcholu k vrcholu (2 až 13,2 Hz); 0,7g (13,2 až 150 Hz) |
|
Vzdušné kontaminanty |
ISA-S71.04-1985 Trieda G3 |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
Poloha kľúča svorkovnicového bloku |
A6 |
Špeciálne pokyny a poznámky
-
Inštalácia v nebezpečnej oblasti:
Odkazujte na dokument 12P2046: „DeltaV™ Scalable Process System Zone 2 Installation Instructions“.
Viac inštalačných detailov je dostupných v „DeltaV™ S-Series and CHARMs Hardware Installation“ návode.
-
Vybratie a vloženie:
-
Polné napájanie (z poľnej svorkovnice alebo nosiča) musí byť odpojené pred odpojením/pripojením zariadenia.
-
Hodnotenie I/O slučky je vyžadované pre všetky uzly s obmedzenou energiou.
-
Nie je možné vložiť alebo vybrať pri zapnutom napájaní systému.
-
Správne rotujúce kľúčovanie musí byť použité na svorkovnicových blokoch pre správnu kompatibilitu.
-
Údržba a nastavenie:
-
Vo vnútri nie sú žiadne časti opraviteľné používateľom.
-
Nerozoberajte jednotka.
-
Kalibrácia nie je potrebná.
