Product Description
Všeobecné informácie
|
Výrobca |
Emerson |
|---|---|
|
Model/číslo dielu |
PR9376/010-011+CON021 |
|
Popis |
Prevádzač vírivých prúdov so SENZOROM |
CON021 – Prevádzač signálu vírivých prúdov
Dynamický výkon
|
Parameter |
Hodnota |
|---|---|
|
Frekvenčný rozsah (-3 dB) |
0 až 20 000 Hz |
|
Čas nábehu |
<15 µs |
|
Kompatibilné senzory |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
Rozšírená kompatibilita rozsahu |
CON021/91x-xxx (Povinné pre PR6425) |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Prevádzkový teplotný rozsah |
-30 až 100°C (-22 až 212°F) |
|
Náraz a vibrácie |
5g @ 60 Hz @ 25 °C (77 °F) |
|
Trieda ochrany |
IP20 |
Výkon a elektrina
|
Parameter |
Hodnota |
|---|---|
|
Rozsah napájacieho napätia (-4V až -20V výstup) |
-23V až -32V |
|
Rozsah napájacieho napätia (-2V až -18V výstup) |
-21V až -32V |
Fyzikálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Materiál krytu |
LMgSi 0,5 F22 |
|
Hmotnosť |
~120 gramov (4,24 oz) |
|
Montáž |
4 skrutky M5x20 (súčasť dodávky) |
|
Pripojenia |
Snímač: Samozamykací Lemo-konektor / Napájanie a výstup: Skrutková svorka (max. 1,5 mm² vodič) |
Objednávacie informácie – CON021
|
Číslo modelu |
Typ snímača |
Merací rozsah |
Chyba linearity |
|---|---|---|---|
|
CON021 |
PR6422 |
1,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021 |
PR6423 |
2,0 mm (štandardný rozsah) |
≤ 1,0 % |
|
CON021 |
PR6424 |
4,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021 |
PR6426 |
8,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021/912-015 |
PR6422 |
1,5 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/913-030 |
PR6423 |
3,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/913-040 |
PR6423 |
4,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/914-060 |
PR6424 |
6,0 mm (Rozšírený rozsah) |
≤ 1,0 % |
|
CON021/914-080 |
PR6424 |
8,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/914-100 |
PR6424 |
10,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/915-040 |
PR6425 |
4,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021/915-060 |
PR6425 |
6,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/915-080 |
PR6425 |
8,0 mm (Rozšírený rozsah) |
≤ 3,0 % |
|
CON021/915-100 |
PR6425 |
10,0 mm (Rozšírený rozsah) |
≤ 4,0 % |
|
CON021/916-120 |
PR6426 |
12,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/916-160 |
PR6426 |
16,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/916-200 |
PR6426 |
20,0 mm (Rozšírený rozsah) |
≤ 2,5 % |
|
CON021/916-240 |
PR6426 |
24,0 mm (Rozšírený rozsah) |
≤ 3,5 % |

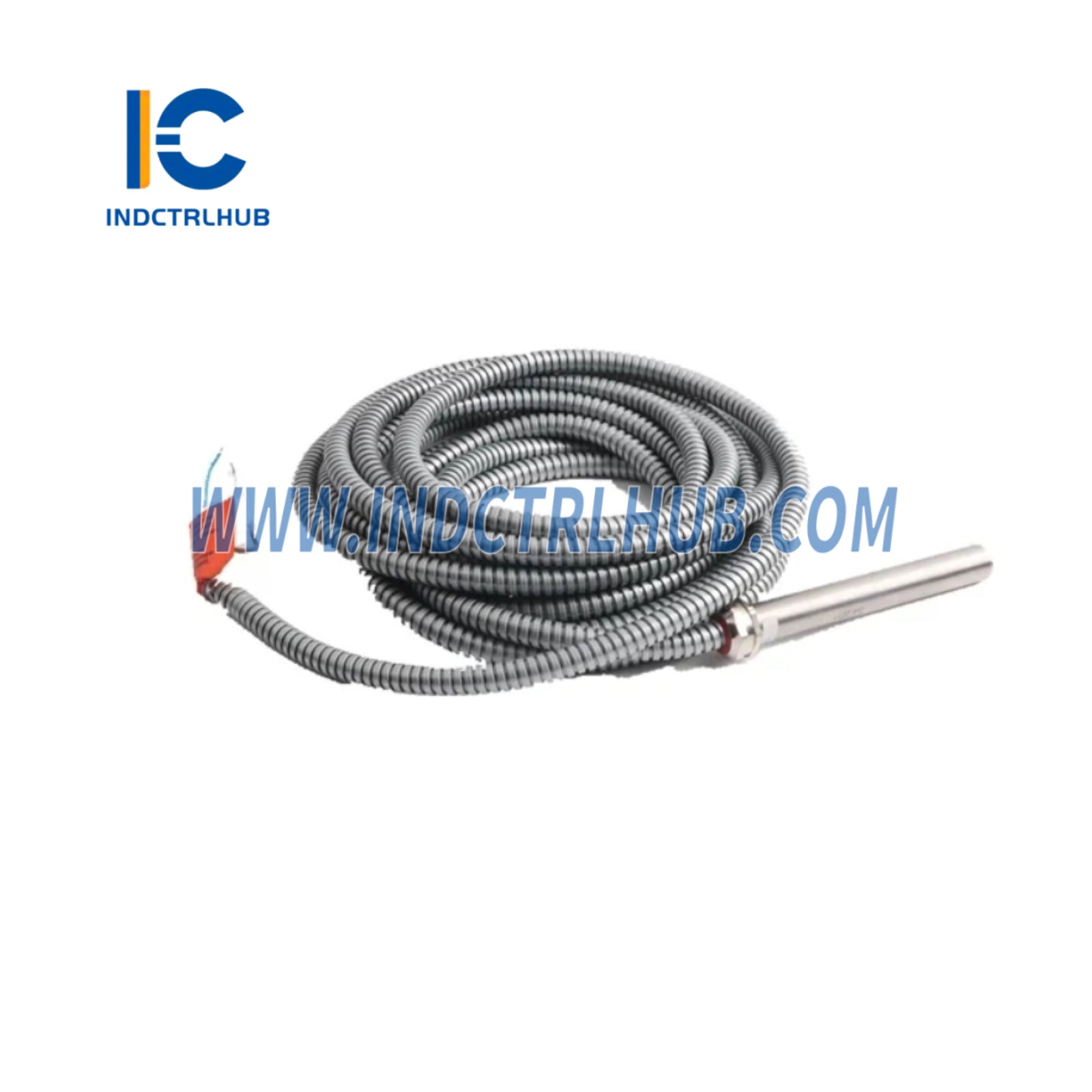

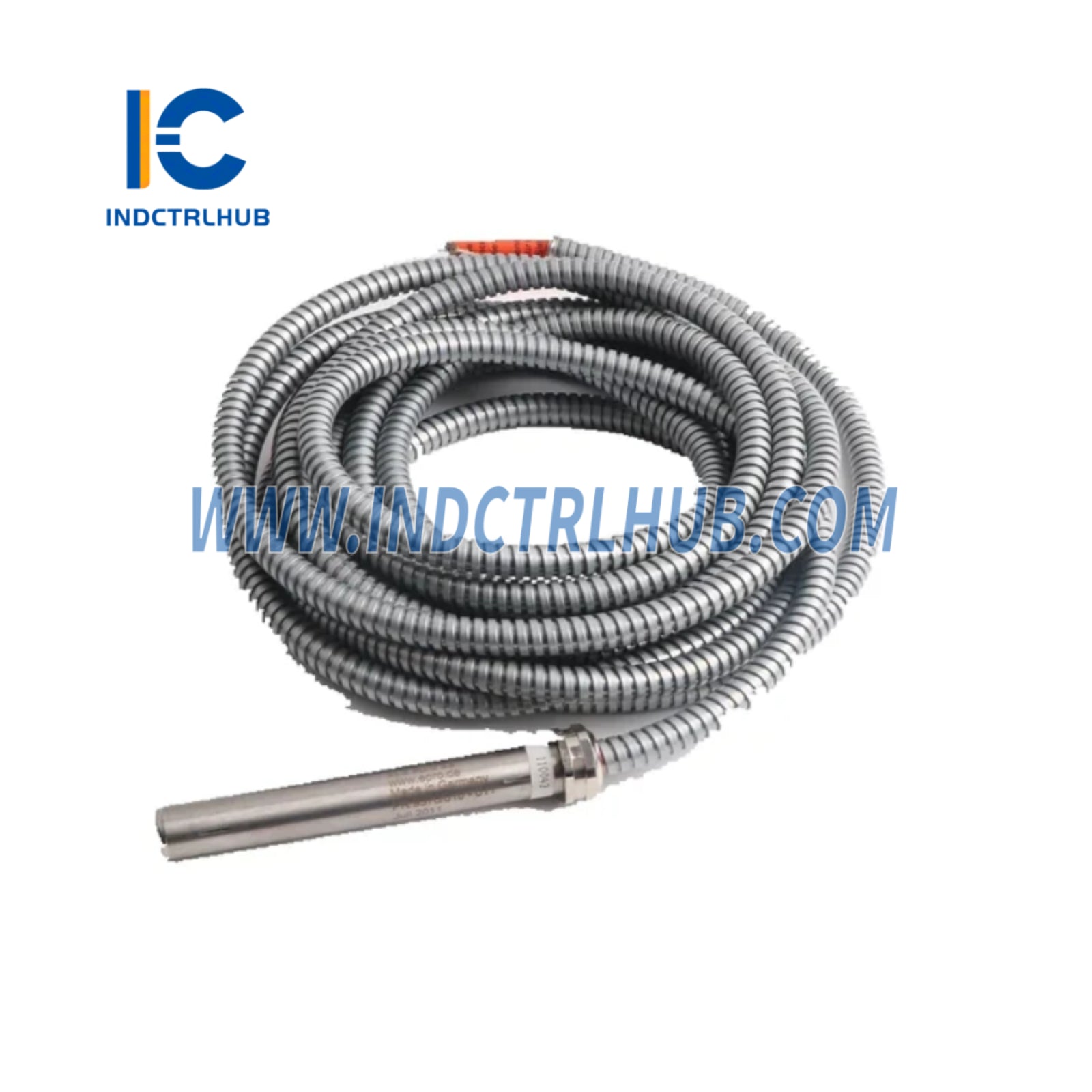

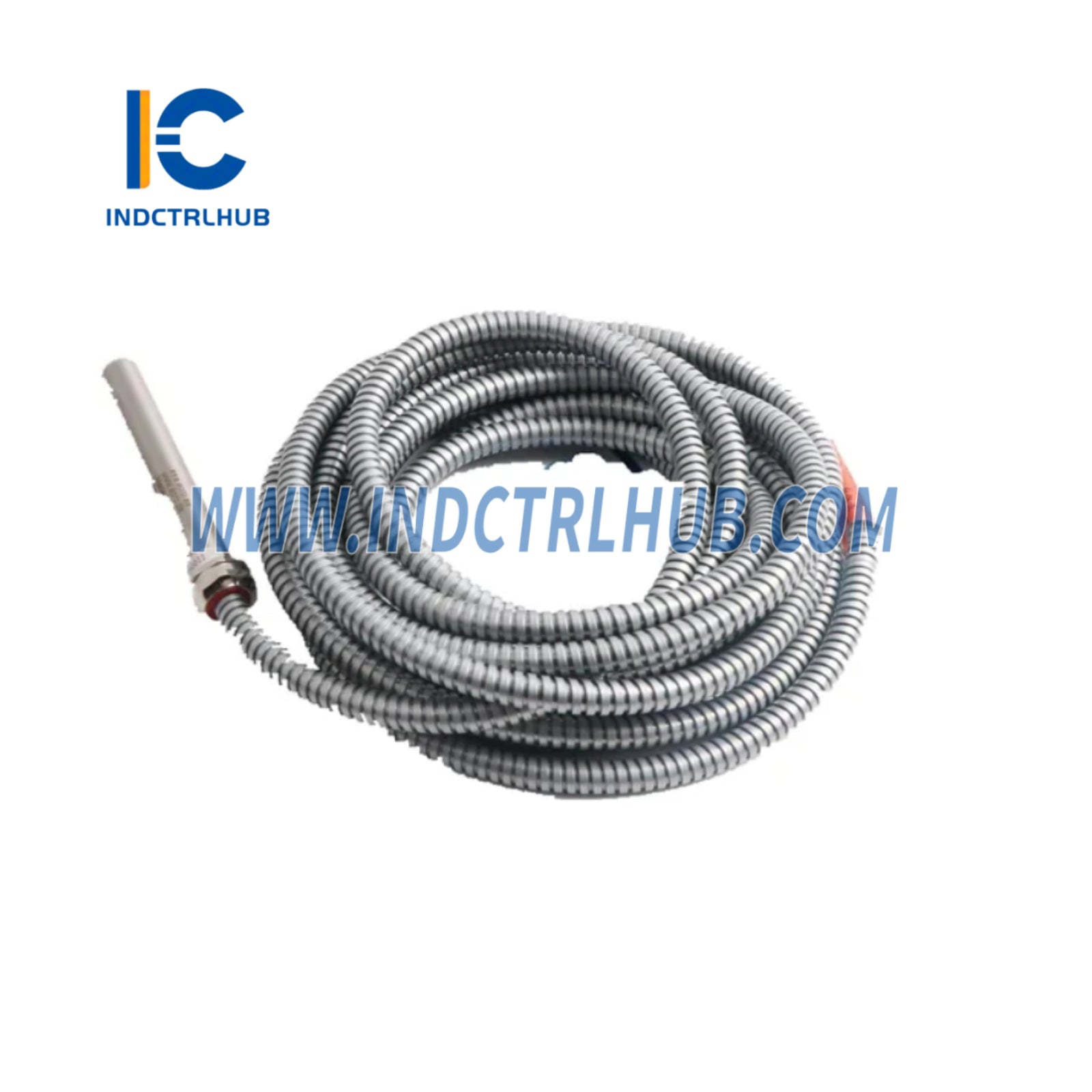

PR9376 – Hallov efekt Rýchlostný/Proximitný senzor
Dynamický výkon
|
Parameter |
Hodnota |
|---|---|
|
Výstup |
1 AC cyklus na otáčku/zub prevodovky |
|
Čas nábehu/poklesu |
1 µs |
|
Výstupné napätie (12 VDC pri záťaži 100kΩ) |
Vysoké >10 V / Nízke <1V |
|
Vzduchová medzera |
1 mm (modul 1) / 1,5 mm (modul ≥2) |
|
Maximálna prevádzková frekvencia |
12 kHz (720 000 cpm) |
|
Spúšťacia značka |
Obmedzené na ozubené koleso, modul evolventného ozubenia 1 |
Materiál cieľového povrchu
|
Parameter |
Hodnota |
|---|---|
|
Materiál |
Magnetická mäkká oceľ alebo železo (nehrdzavejúca oceľ nie) |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Referenčná teplota |
25 °C (77 °F) |
|
Prevádzkový teplotný rozsah |
-25 až 100 °C (-13 až 212 °F) |
|
Teplota skladovania |
-40 až 100 °C (-40 až 212 °F) |
|
Trieda tesnenia |
IP67 |
Výkon a elektrina
|
Parameter |
Hodnota |
|---|---|
|
Napájanie |
10 až 30 VDC @ max. 25mA |
|
Odpor |
Max. 400 Ohmov |
Fyzikálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Materiál senzora |
Nerezová oceľ |
|
Materiál kábla |
PTFE |
|
Hmotnosť (len senzor) |
210 gramov (7,4 oz) |
