Product Description
Všeobecné informácie
|
Výrobca |
Emerson |
|---|---|
|
Model/číslo dielu |

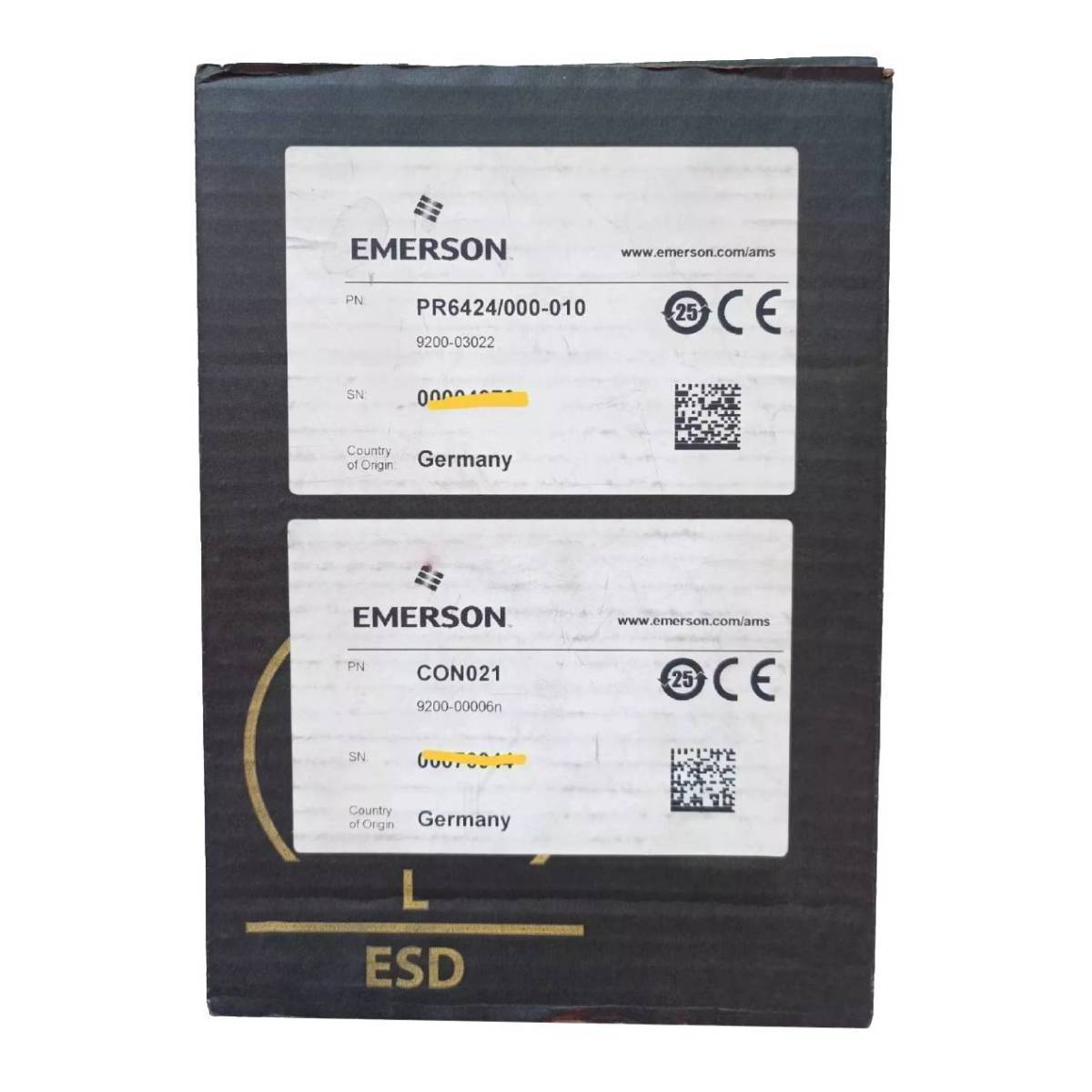

PR6424/000-010+CON021 |
|
Popis |
Prevádzač vírivoprúdového signálu so senzorom |
PR6424 16mm indukčný snímač - dynamický výkon
|
Parameter |
Špecifikácia |
|---|---|
|
Citlivosť/Linearita |
4 V/mm (101,6 mV/mil) ≤ ±1,5 % |
|
Vzduchová medzera (stred) |
Približne 2,7 mm (0,11”) nominálne |
|
Dlhodobý posun |
< 0,3% |
|
Statický rozsah |
±2,0 mm (0,079”) |
|
Dynamický rozsah |
0 až 1 000μm (0 až 0,039”) |
Merací cieľ
|
Parameter |
Špecifikácia |
|---|---|
|
Cieľový/povrchový materiál |
Feromagnetická oceľ (štandard 42CrMo4) |
|
Maximálna povrchová rýchlosť |
2 500 m/s (98 425 ips) |
|
Minimálny priemer hriadeľa |
≥80 mm |
Environmentálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Prevádzkový teplotný rozsah |
-35 až 150°C (-31 až 302°F) |
|
Teplotná chyba |
<4%/100°K (v súlade s API 670) |
|
Odolnosť tlaku na hlavu senzora |
10 000 hPa (145 psi) |
|
Náraz a vibrácie |
5g @ 60Hz @ 25 °C (77 °F) |
Fyzikálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Materiál |
Manžeta – Nerezová oceľ, Kábel – PTFE |
|
Hmotnosť (senzor a 1M kábel, bez panciera) |
~200 gramov (7,05 oz) |
Objednávacie informácie - Senzor PR6424
|
Parameter |
Možnosti |
|---|---|
|
Závit puzdra |
M18x1,5 (0), 3/4”-16 UNF (1) |
|
Opláštený kábel |
S (1), Bez (0) |
|
Celková dĺžka senzora |
C=Cx +12,5mm (0=40mm, 1=50mm, 2=60mm, 3=70mm, 4=80mm, 5=90mm, 6=100mm, B=150mm, G=200mm, M=250mm, R=290mm) |
|
Adaptér zástrčka |
S (0), Bez (1) |
|
Celková dĺžka kábla |
4 m (0), 5 m (1), 8 m (3), 10 m (4) |
|
Káblový koniec |
LEMO (0), Otvorený (1) |
CON021 Eddy Current Signal Converter - Dynamický výkon
|
Parameter |
Špecifikácia |
|---|---|
|
Frekvenčný rozsah (-3 dB) |
0 až 20000 Hz |
|
Čas nábehu |
<15 µs |
|
Kompatibilné senzory |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
Použitie rozšíreného rozsahu |
CON021/91x-xxx (PR6425 vyžaduje konvertor s rozšíreným rozsahom) |
CON021 - Environmentálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Prevádzkový teplotný rozsah |
-30 až 100°C (-22 až 212°F) |
|
Náraz a vibrácie |
5g @ 60 Hz @ 25 °C (77 °F) |
|
Trieda ochrany |
IP20 |
CON021 - Elektrické a napájacie špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Rozsah napájacieho napätia |
-23V až -32V (Výstup: -4V až -20V) |
|
Rozsah napájacieho napätia |
-21V až -32V (Výstup: -2V až -18V) |
CON021 - Fyzikálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Materiál krytu |
LMgSi 0,5 F22 |
|
Hmotnosť |
~120 gramov (4,24 oz) |
|
Montáž |
4 skrutky M5x20 (v cene) |
|
Pripojenia |
Samoistný Lemo-konektor (snímač), skrutkový terminál (napájanie/výstup) |
CON021 - Informácie o objednávke
|
Číslo modelu |
Typ snímača |
Merací rozsah |
Chyba linearity |
|---|---|---|---|
|
CON021 |
PR6422 |
1,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021 |
PR6423 |
2,0 mm (štandardný rozsah) |
≤ 1,0 % |
|
CON021 |
PR6424 |
4,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021 |
PR6426 |
8,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021/912-015 |
PR6422 |
1,5 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/913-030 |
PR6423 |
3,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/913-040 |
PR6423 |
4,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/914-060 |
PR6424 |
6,0 mm (Rozšírený rozsah) |
≤ 1,0 % |
|
CON021/914-080 |
PR6424 |
8,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/914-100 |
PR6424 |
10,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/915-040 |
PR6425 |
4,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021/915-060 |
PR6425 |
6,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/915-080 |
PR6425 |
8,0 mm (Rozšírený rozsah) |
≤ 3,0 % |
|
CON021/915-100 |
PR6425 |
10,0 mm (Rozšírený rozsah) |
≤ 4,0 % |
|
CON021/916-120 |
PR6426 |
12,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/916-160 |
PR6426 |
16,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/916-200 |
PR6426 |
20,0 mm (Rozšírený rozsah) |
≤ 2,5 % |
|
CON021/916-240 |
PR6426 |
24,0 mm (Rozšírený rozsah) |
≤ 3,5 % |
