Product Description
Detaily produktu
Všeobecné informácie
|
Výrobca |
Emerson |
|---|---|
|
Model/číslo dielu |

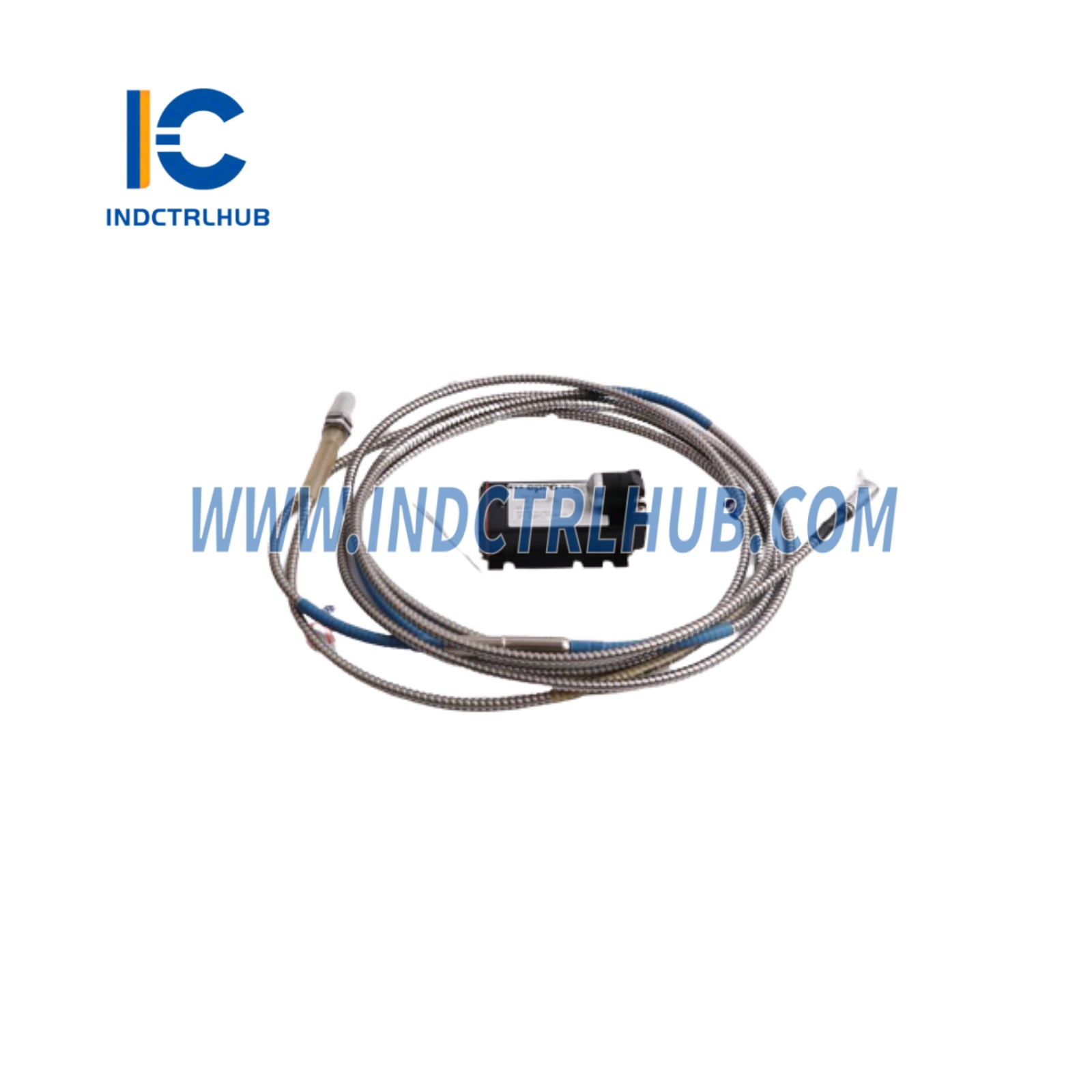

CON021/913-040 |
|
Popis |
Konvertor signálu vírivých prúdov |
Technické údaje
Dynamický výkon
|
Funkcia |
Špecifikácia |
|---|---|
|
Frekvenčný rozsah (-3 dB) |
0 až 20 000 Hz |
|
Čas nábehu |
<15 µs |
|
Kompatibilné senzory |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
Rozšírená kompatibilita rozsahu |
Vyžaduje sa pre PR6425, použite CON021/91x-xxx |
Environmentálne
|
Funkcia |
Špecifikácia |
|---|---|
|
Prevádzková teplota |
-30 až 100°C (-22 až 212°F) |
|
Náraz a vibrácie |
5g @ 60 Hz @ 25 °C (77 °F) |
|
Trieda ochrany |
IP20 |
Výkon a elektrina
|
Funkcia |
Špecifikácia |
|---|---|
|
Rozsah napájacieho napätia (-4V až -20V výstup) |
-23V až -32V |
|
Rozsah napájacieho napätia (-2V až -18V výstup) |
-21V až -32V |
Fyzické
|
Funkcia |
Špecifikácia |
|---|---|
|
Materiál krytu |
LMgSi 0,5 F22 |
|
Hmotnosť |
~120 g (4.24 oz) |
|
Montáž |
4 skrutky M5x20 (v cene) |
|
Pripojenie snímača |
Samo-zamykací Lemo konektor |
|
Prívodné/výstupné pripojenie |
Skrutková svorka (max. vodič 1,5 mm²) |
Objednávacie informácie
|
Číslo modelu |
Typ snímača |
Merací rozsah |
Chyba linearity |
|---|---|---|---|
|
CON021 |
PR6422, PR6423, PR6424, PR6426 |
1,0 mm - 8,0 mm (Štandardný rozsah) |
≤ 1,0 % - 1,5 % |
|
CON021/912-015 |
PR6422 |
1,5 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/913-030 |
PR6423 |
3,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/913-040 |
PR6423 |
4,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/914-060 |
PR6424 |
6,0 mm (Rozšírený rozsah) |
≤ 1,0 % |
|
CON021/914-080 |
PR6424 |
8,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/914-100 |
PR6424 |
10,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/915-040 |
PR6425 |
4,0 mm (Štandardný rozsah) |
≤ 1,5 % |
|
CON021/915-060 |
PR6425 |
6,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/915-080 |
PR6425 |
8,0 mm (Rozšírený rozsah) |
≤ 3,0 % |
|
CON021/915-100 |
PR6425 |
10,0 mm (Rozšírený rozsah) |
≤ 4,0 % |
|
CON021/916-120 |
PR6426 |
12,0 mm (Rozšírený rozsah) |
≤ 1,5 % |
|
CON021/916-160 |
PR6426 |
16,0 mm (Rozšírený rozsah) |
≤ 2,0 % |
|
CON021/916-200 |
PR6426 |
20,0 mm (Rozšírený rozsah) |
≤ 2,5 % |
|
CON021/916-240 |
PR6426 |
24,0 mm (Rozšírený rozsah) |
≤ 3,5 % |
