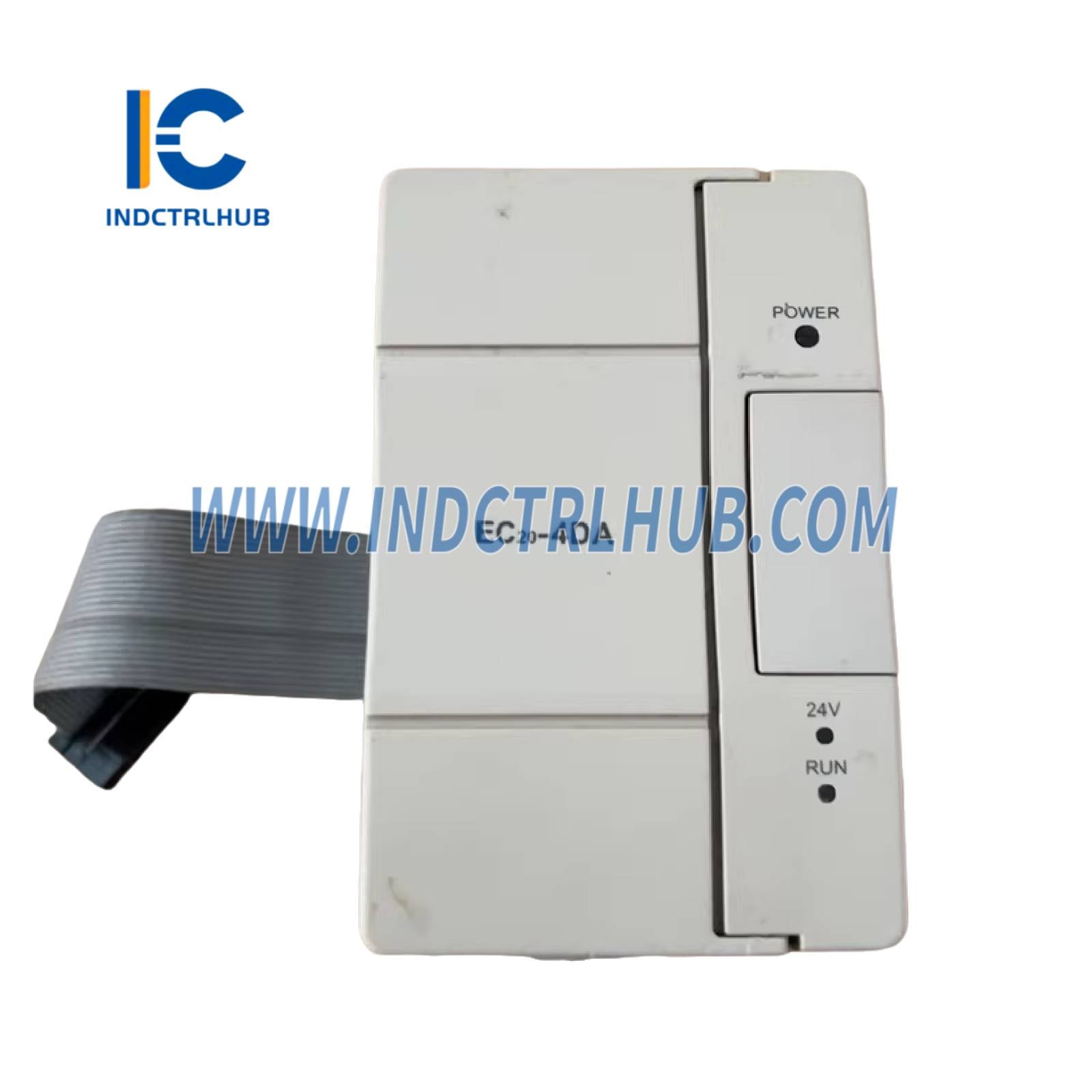

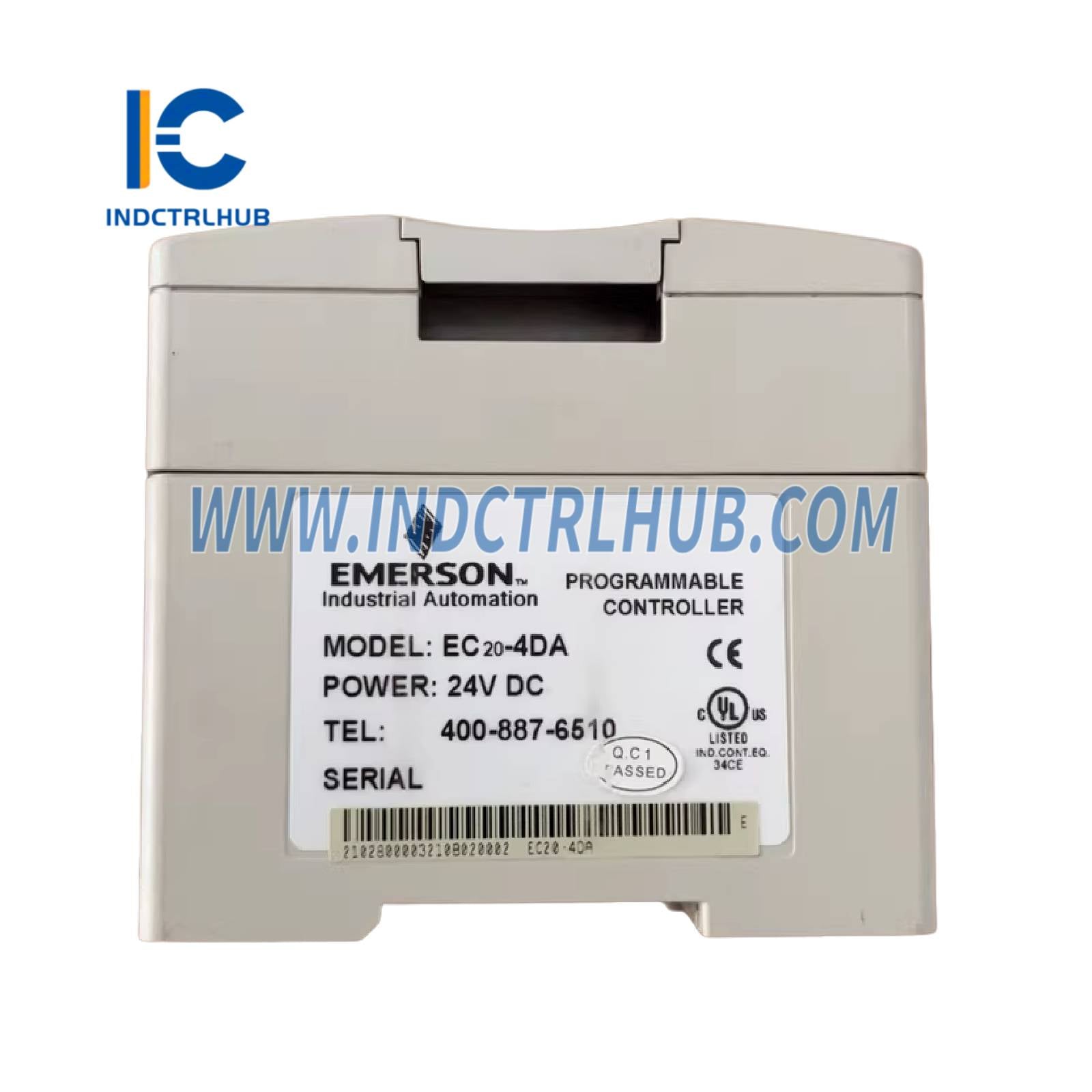

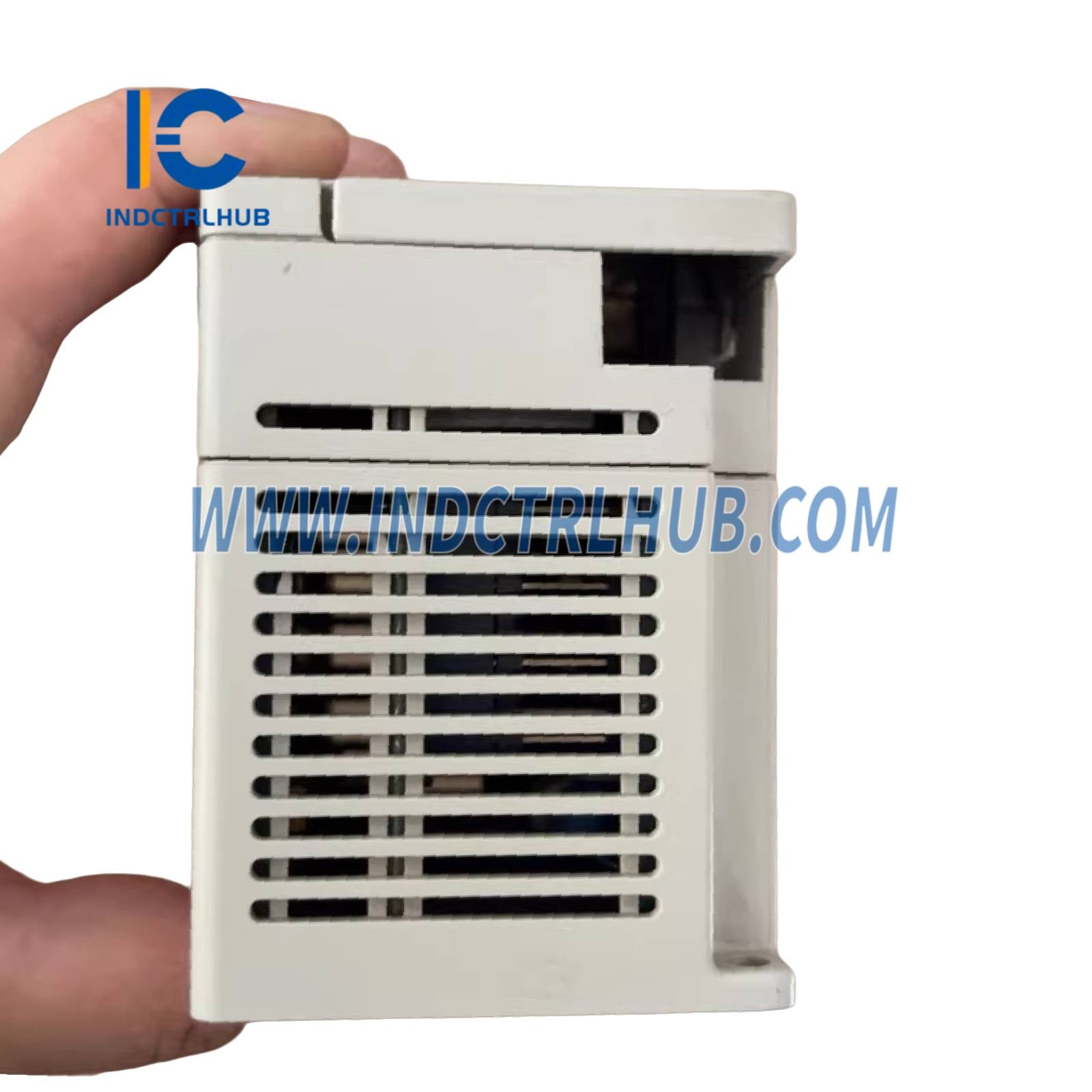

Emerson EC20-4DA Analógový výstupný modul
- Výrobca: Emerson
- Model/Číslo dielu: EC20-4DA
- Popis: Rozširujúci modul analógového výstupu série DeltaV EC20, 4-kanálový, výstup napätia/prúdu
Prehľad
- Emerson EC20-4DA je rozširujúci modul analógového výstupu pre programovateľný logický kontrolér (PLC) systému DeltaV EC20. Poskytuje 4 kanály pre analógové výstupy napätia alebo prúdu, navrhnuté pre presnú kontrolu poľných zariadení, ako sú pohony, ventily a meniče frekvencie. Modul sa používa v priemyselných automatizačných aplikáciách, vrátane ropného a plynárenského priemyslu, chemického priemyslu, výroby elektrickej energie a výroby, na spoľahlivé dodávanie riadiacich signálov.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | EC20-4DA |
| Séria | DeltaV EC20 |
| Typ | Rozširujúci modul analógového výstupu, 4-kanálový |
| Výstupné kanály | 4 analógové výstupy |
| Typy výstupu | -10V až +10V, 0-20 mA, 4-20 mA |
| Rozlíšenie | 12-bitové |
| Presnosť | ±1 % z plnej škály |
| Čas prevodu | 10 ms na kanál (40 ms pre všetky 4 kanály) |
| Napájanie | 24 VDC, dodávané hlavným modulom |
| Spotreba energie | Približne 2,5 W |
| Prevádzková teplota | -5°C až +55°C |
| Teplota skladovania | -40°C až +70°C |
| Relatívna vlhkosť | 5 % až 95 %, nekondenzujúca (30 ± 2°C) |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 trieda G3 |
| Rozmery | 58 mm (D) x 90 mm (Š) x 82 mm (V) |
| Hmotnosť | Približne 240 g |

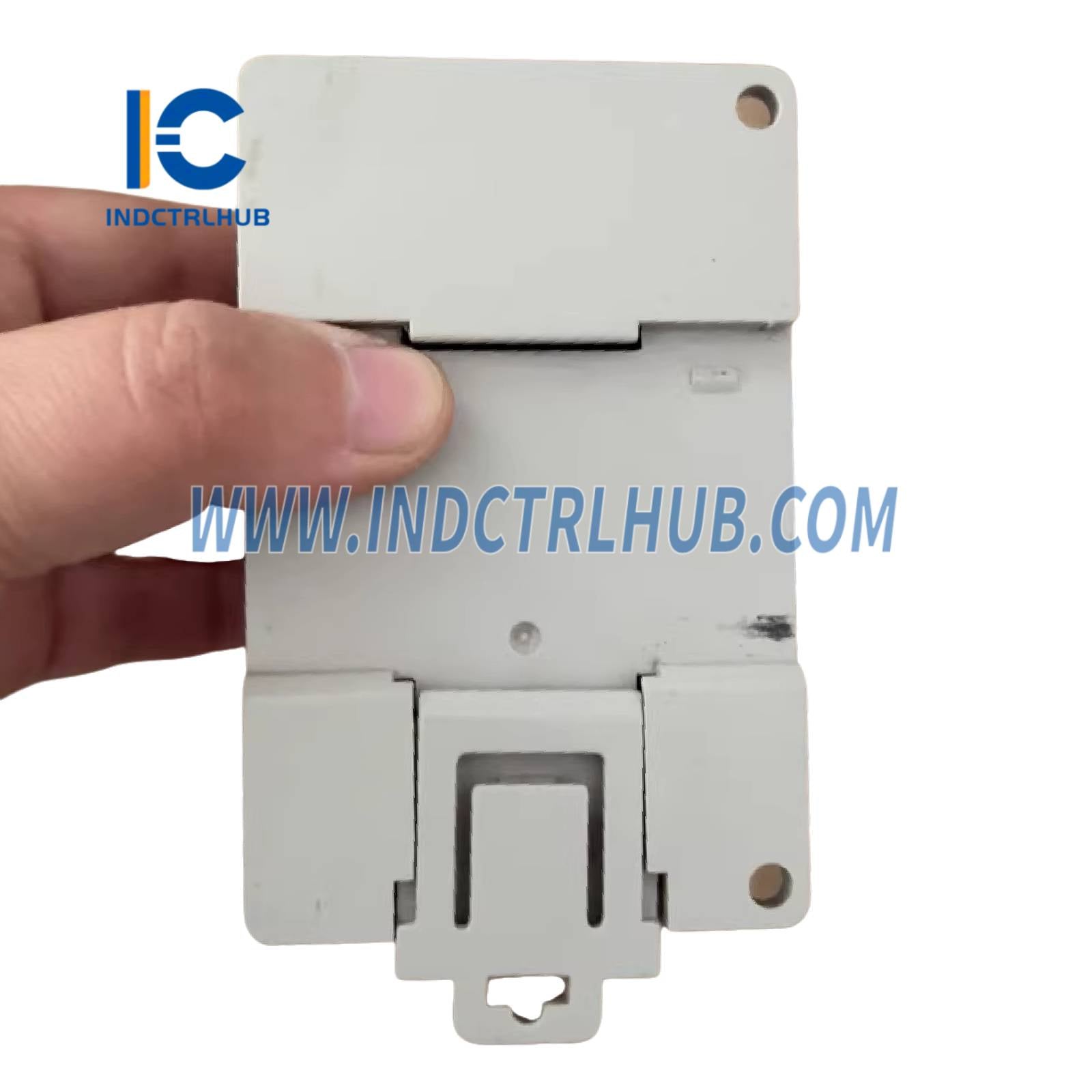

| Montáž | Typ T na DIN lištu |
| Certifikácie | CE, RoHS |
| Kompatibilita systému | PLC série DeltaV EC20 (napr. EC20-2012BTA, EC20-3232BRA) |
Ďalšie informácie

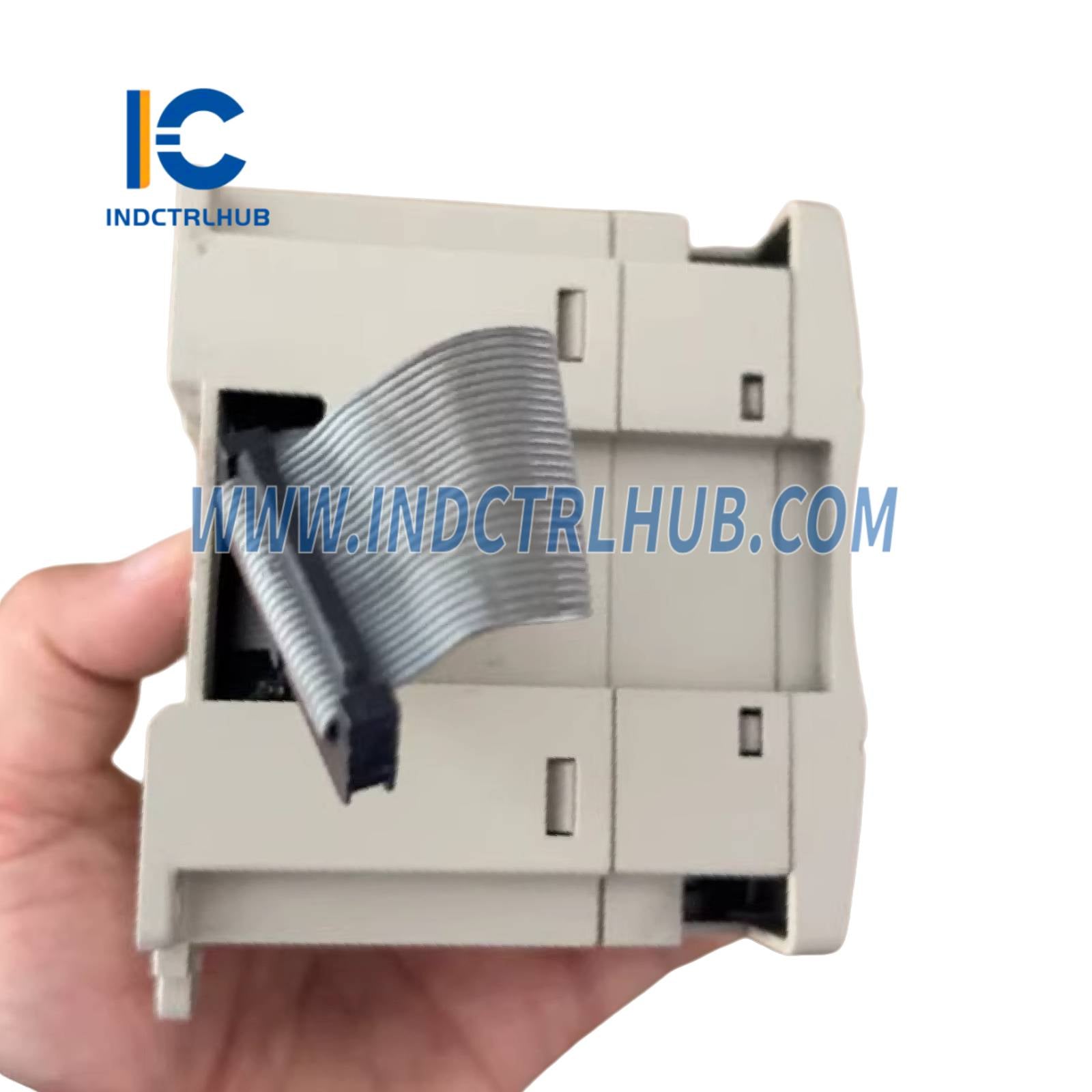

- Funkčnosť: EC20-4DA podporuje viacero typov výstupov (-10V až +10V, 0-20 mA, 4-20 mA) pre flexibilitu v riadení rôznych analógových poľných zariadení. S 12-bitovým rozlíšením a presnosťou ±1 % zabezpečuje presné dodanie signálu. Modul sa pripája k hlavnému modulu EC20 cez systémovú zbernicu, čerpá napájanie a bezproblémovo komunikuje dáta. Programuje a monitoruje sa pomocou softvéru ControlStar, ktorý podporuje konfiguráciu a diagnostiku.
- Odolnosť voči prostrediu: Navrhnutý pre priemyselné prostredia, EC20-4DA spoľahlivo funguje v teplotnom rozsahu od -5°C do +55°C a odoláva vlhkosti, otrasom a vibráciám podľa štandardov série EC20. Jeho kompaktný dizajn a stupeň ochrany IP20 ho robia vhodným pre riadiace skrine v náročných podmienkach.
