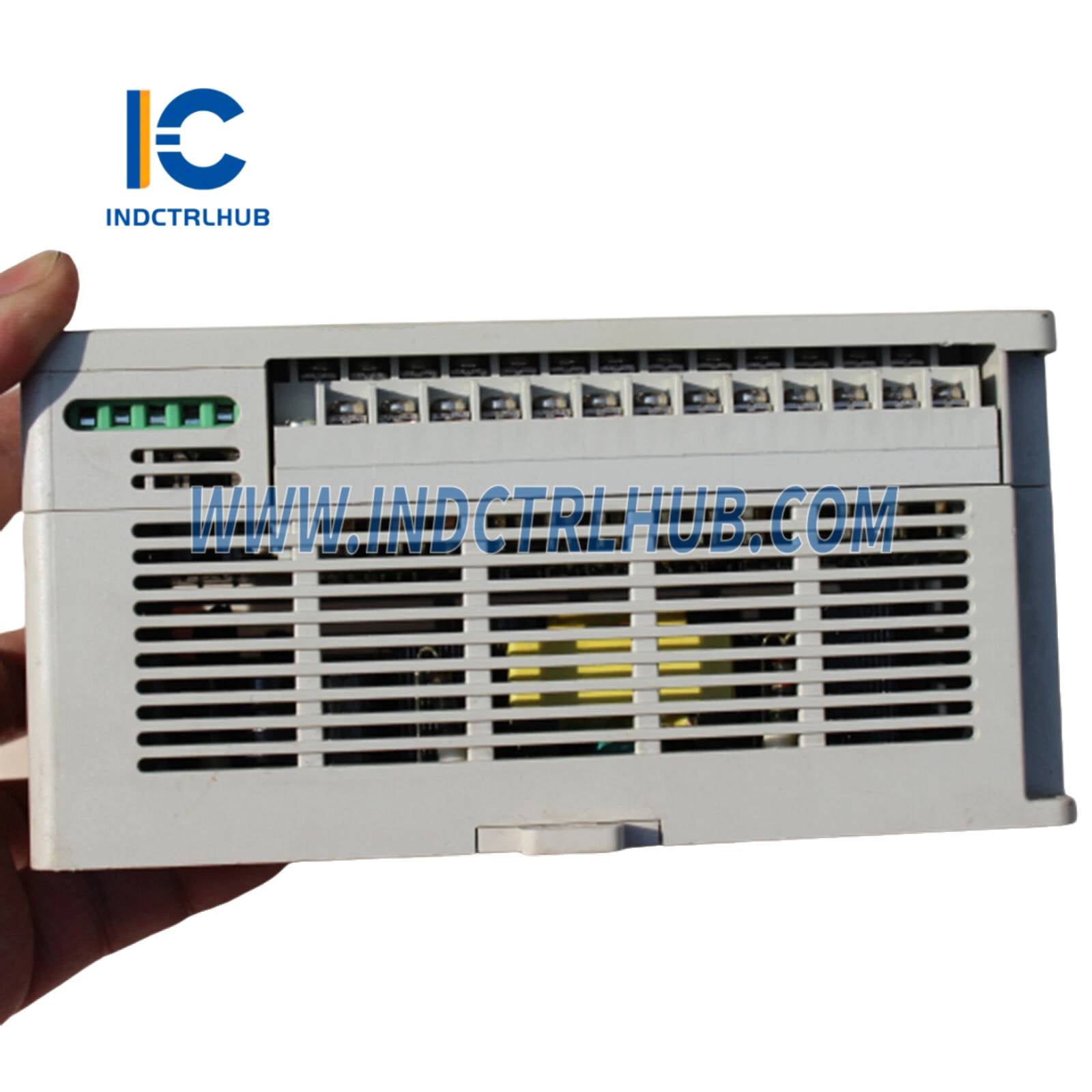

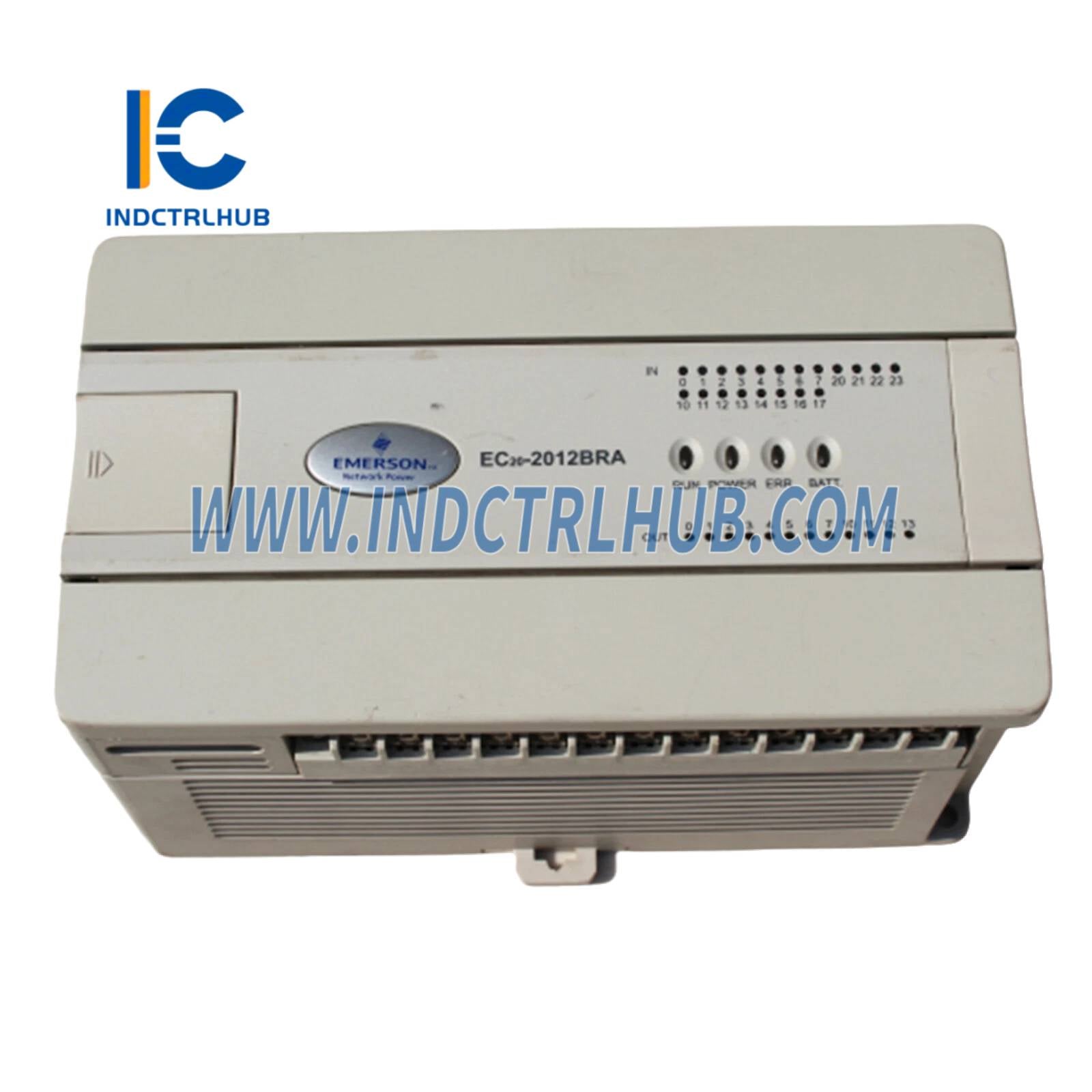

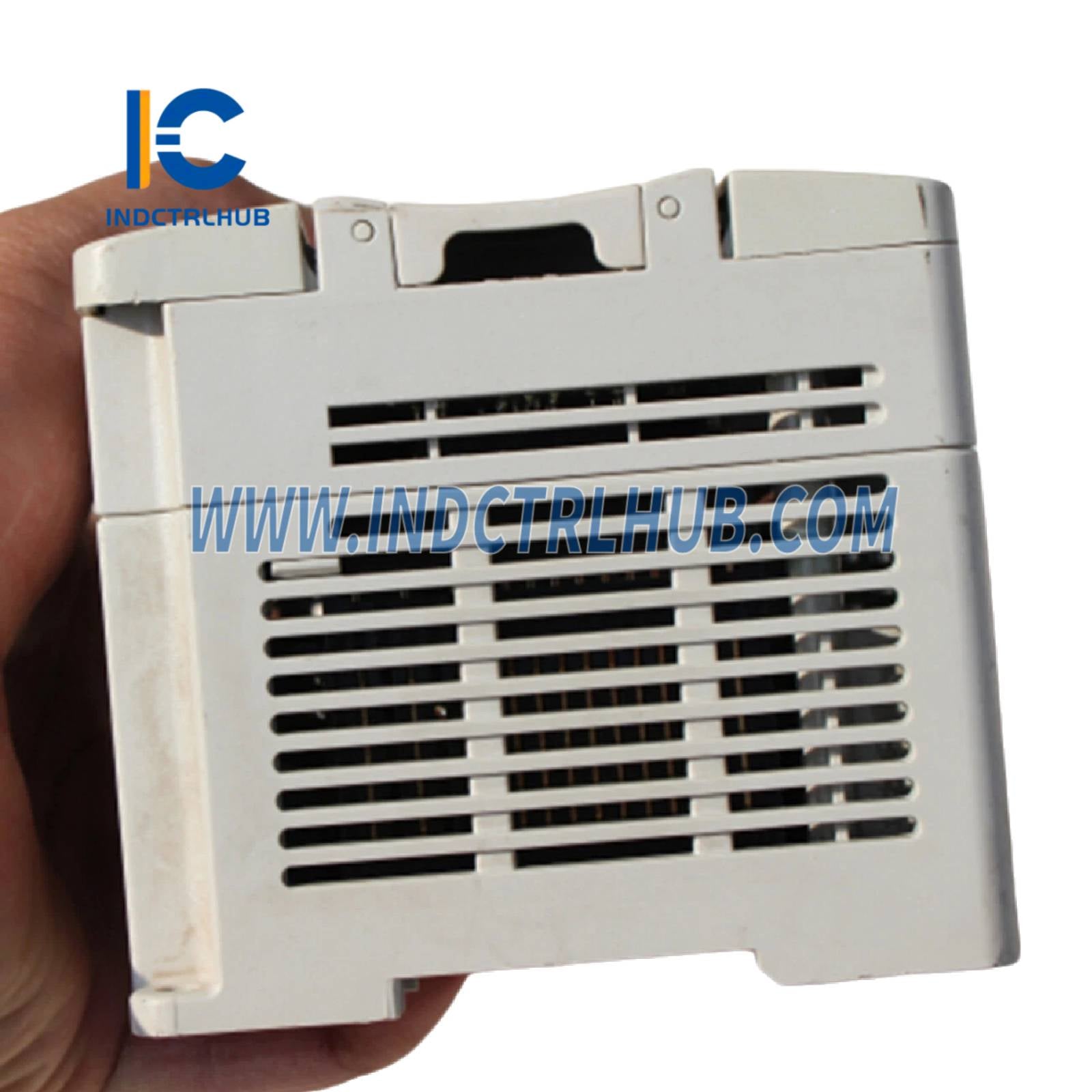

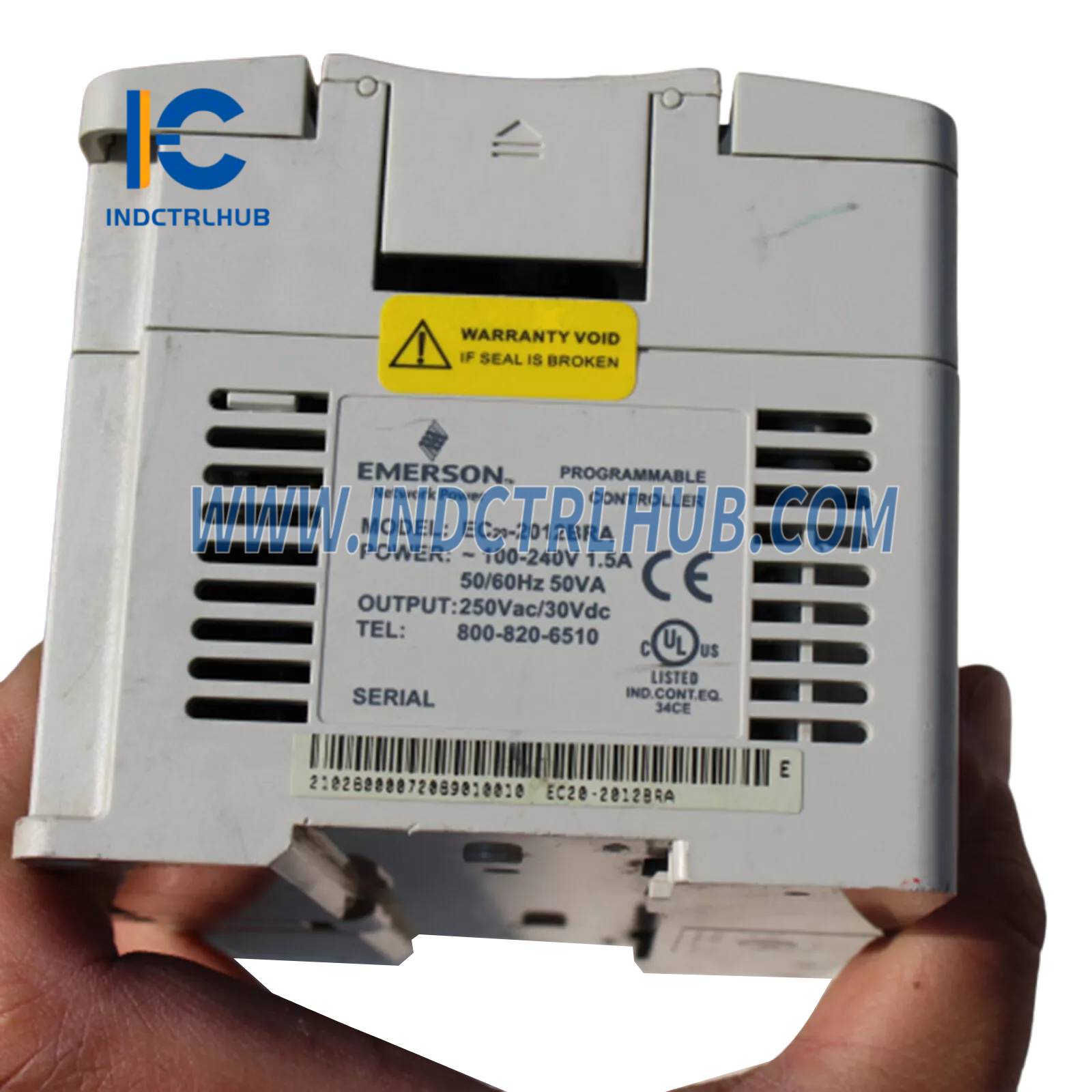

Emerson EC20-2012BRA PLC Hlavný Modul
- Výrobca: Emerson
- Model/Číslo dielu: EC20-2012BRA
- Popis: DeltaV EC20 Séria PLC Hlavný Modul, 20 Digitálnych Vstupov, 12 Relé Výstupov
Prehľad
- Emerson EC20-2012BRA je hlavný modul pre systém programovateľného logického kontroléra (PLC) série DeltaV EC20. Má 20 digitálnych vstupov a 12 relé výstupov, navrhnutých pre spoľahlivú kontrolu a monitorovanie v priemyselných automatizačných aplikáciách, ako sú ropa a plyn, chemický priemysel, výroba energie a výroba. Modul slúži ako centrálna procesorová jednotka pre systémy EC20, podporujúc rozširujúce moduly pre rozšírené I/O schopnosti.
Technické Špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | EC20-2012BRA |
| Séria | DeltaV EC20 |
| Typ | PLC Hlavný Modul |
| Digitálne Vstupy | 20 vstupov, 24 VDC, sink/source |
| Digitálne Výstupy | 12 relé výstupov, 250 VAC/30 VDC, 2 A na kanál |
| Procesor | 32-bitový mikroprocesor |
| Pamäť | 256 KB pamäť programu, 128 KB pamäť dát |
| Komunikačné Porty | 1 x RS232, 1 x RS485 (Modbus RTU/ASCII) |
| Napájanie | 24 VDC, 0.5 A (bez zaťaženia I/O) |
| Spotreba Energie | Približne 12 W |
| Prevádzková Teplota | -5°C až +55°C |
| Teplota Skladovania | -40°C až +70°C |
| Relatívna Vlhkosť | 5% až 95%, nekondenzujúca (30 ± 2°C) |
| Stupeň Ochrany | IP20 |
| Vzdušné Kontaminanty | ISA-S71.04-1985 Trieda G3 |
| Rozmery | 128 mm (D) x 90 mm (Š) x 82 mm (V) |
| Hmotnosť | Približne 450 g |
| Montáž | T-typ DIN lišta |
| Certifikácie | CE, RoHS |
| Kompatibilita Systému | Rozširujúce moduly série DeltaV EC20 (napr. EC20-8AD, EC20-4DA) |
Ďalšie Informácie
- Funkčnosť: EC20-2012BRA spracováva riadiacu logiku so svojím 32-bitovým mikroprocesorom, riadi 20 digitálnych vstupov (24 VDC, sink/source) a 12 relé výstupov (2 A na kanál). Podporuje programovanie rebríkovej logiky cez softvér ControlStar, čo umožňuje flexibilné automatizačné riešenia. Porty RS232 a RS485 modulu umožňujú komunikáciu Modbus RTU/ASCII pre integráciu so SCADA systémami alebo inými zariadeniami. Môže sa pripojiť k rozširujúcim modulom EC20 pre ďalšiu kapacitu I/O.
- Odolnosť voči Prostrediu: Navrhnutý pre priemyselné prostredia, EC20-2012BRA spoľahlivo funguje v teplotnom rozsahu od -5°C do +55°C a odoláva vlhkosti, otrasom a vibráciám podľa štandardov série EC20. Jeho stupeň ochrany IP20 zabezpečuje vhodnosť pre riadiace skrine v náročných podmienkach.
