Product Description

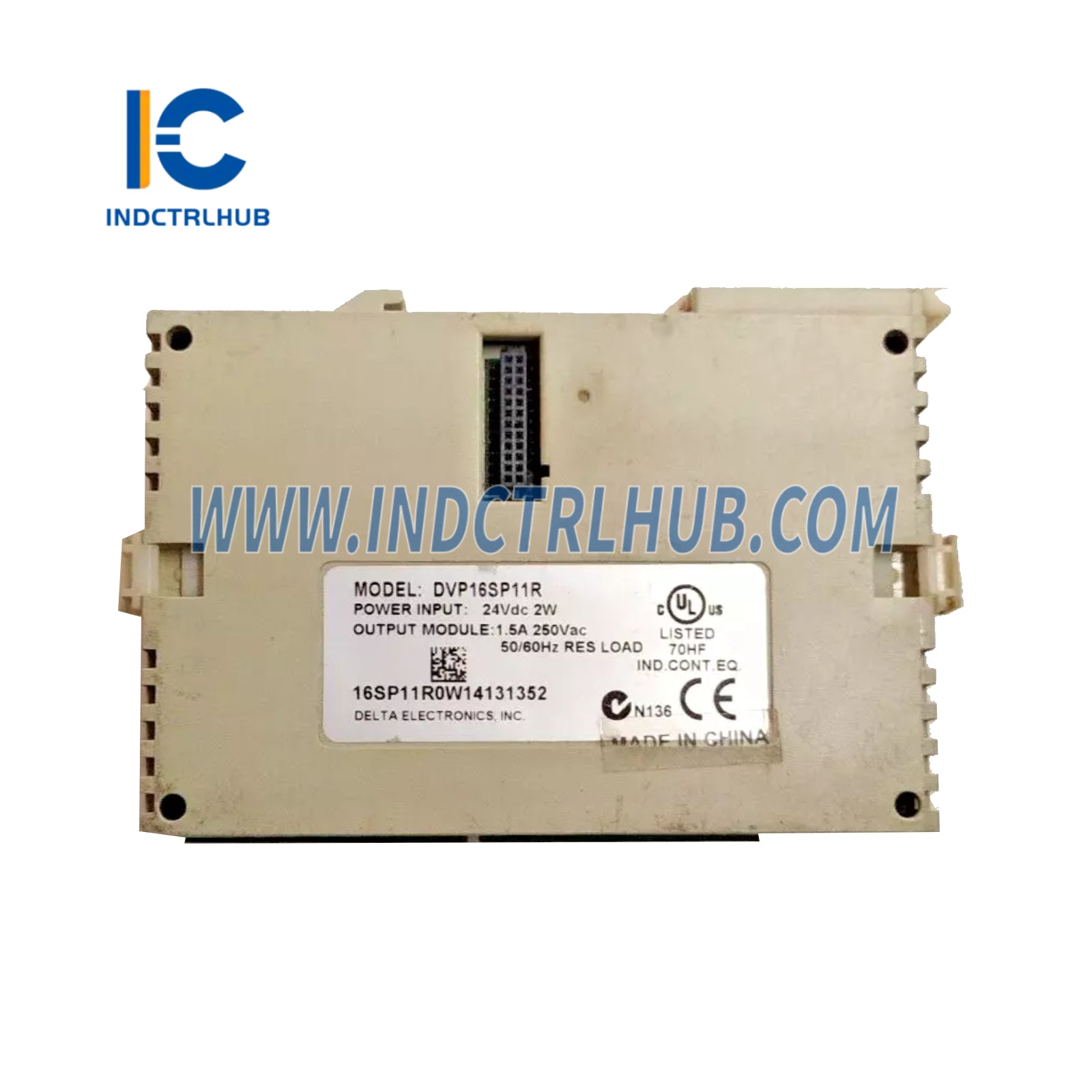

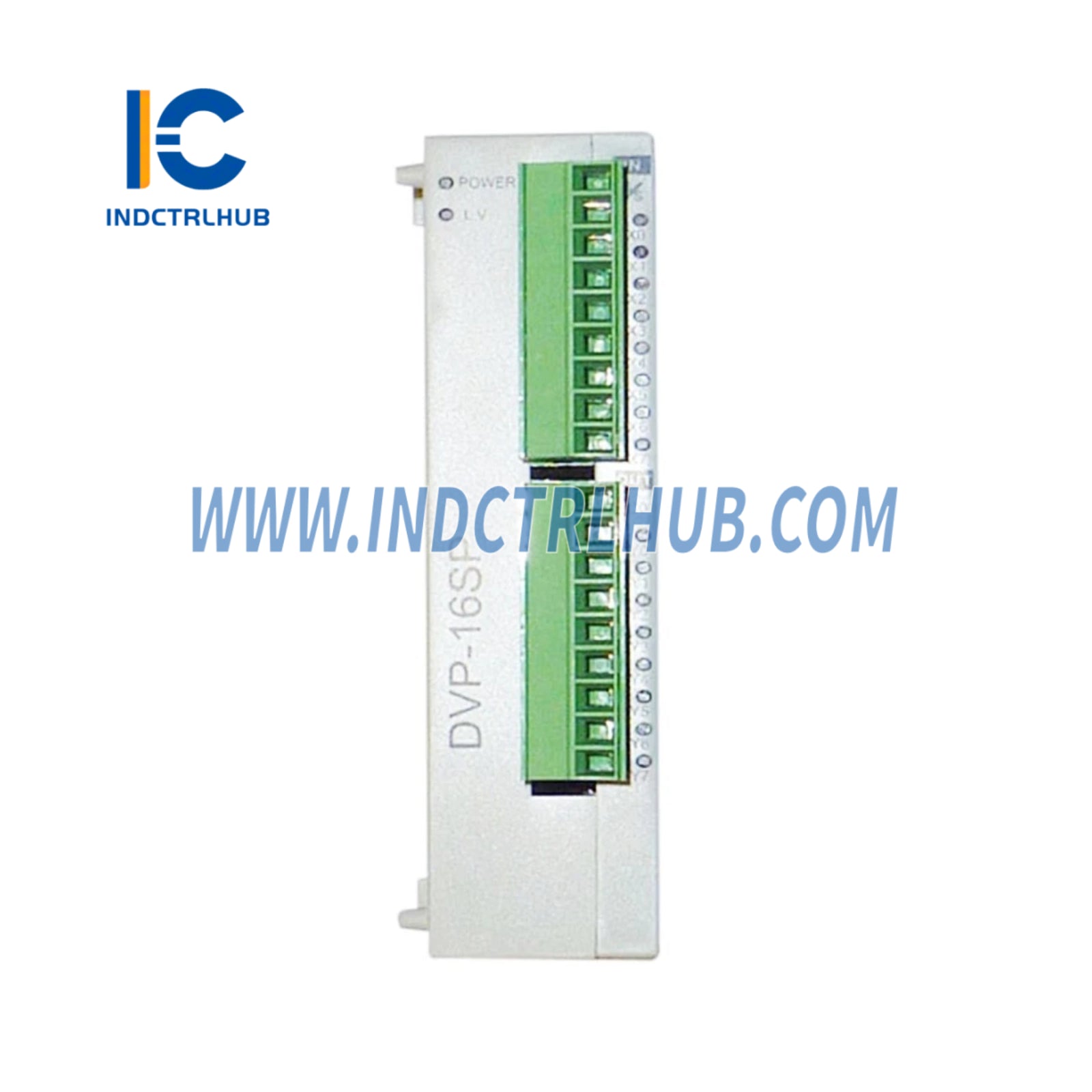

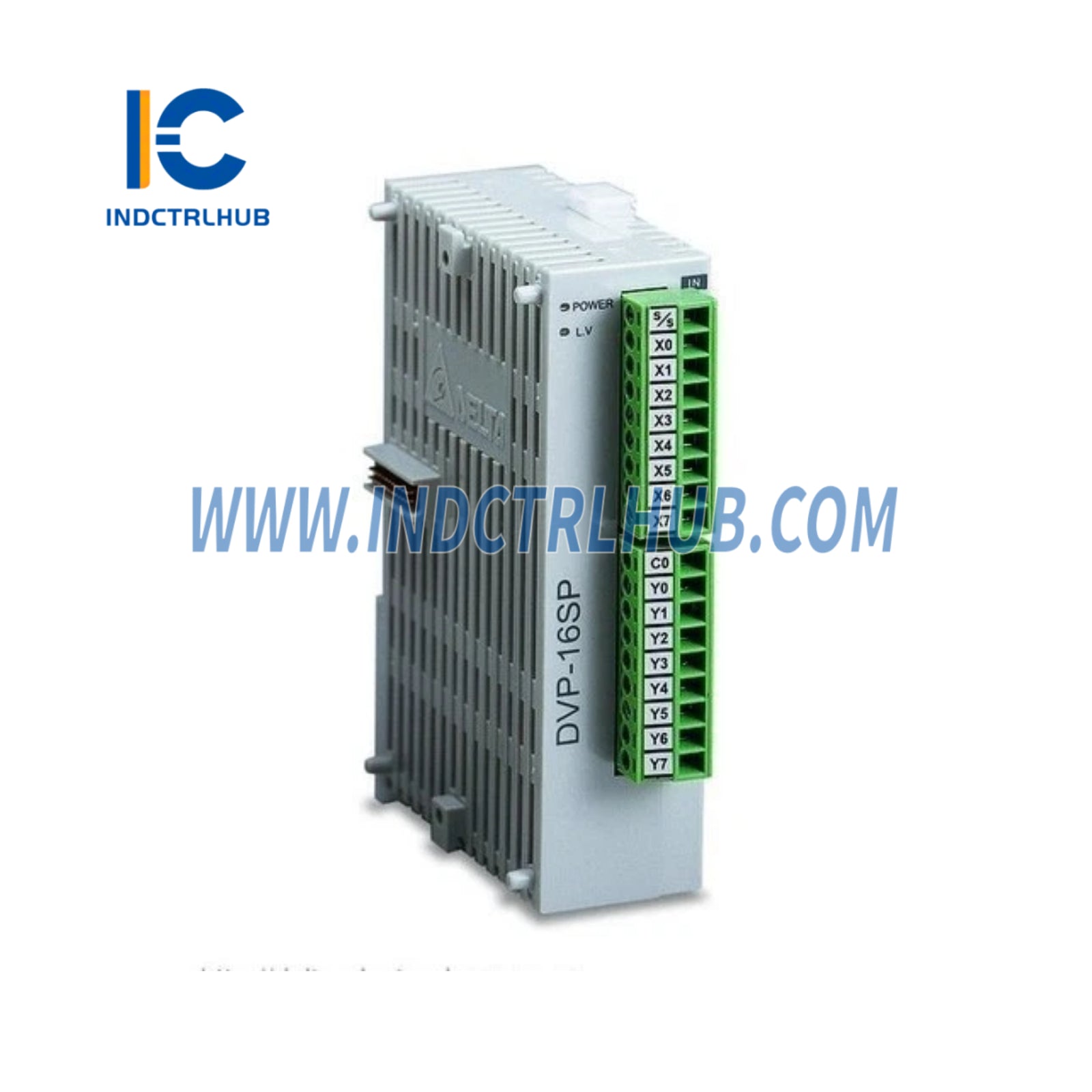

Rozširujúci modul Emerson DVP16SP11 DeltaV PLC
- Výrobca: Emerson (Delta Electronics, značené pre systémy Emerson DeltaV)
- Model/Číslo dielu: DVP16SP11 (Varianty: DVP16SP11R, DVP16SP11T, DVP16SP11TS)
- Popis: Rozširujúci modul digitálnych vstupov/výstupov DeltaV SP Series PLC, 8 digitálnych vstupov, 8 digitálnych výstupov
Prehľad
- Emerson DVP16SP11 je rozširujúci modul digitálnych vstupov/výstupov pre programovateľný logický kontrolér (PLC) série DeltaV SP, vyrobený spoločnosťou Delta Electronics a značený pre platformu Emerson DeltaV. Poskytuje 8 digitálnych vstupov a 8 digitálnych výstupov, navrhnutých na rozšírenie kapacity I/O v priemyselných automatizačných aplikáciách, ako sú ropný a plynárenský priemysel, chemický priemysel, výroba elektrickej energie a výroba. Modul podporuje spoľahlivú kontrolu a monitorovanie diskrétnych zariadení, ako sú spínače, senzory a akčné členy.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | DVP16SP11 (DVP16SP11R: Relé, DVP16SP11T: Transistor NPN, DVP16SP11TS: Transistor PNP) |
| Séria | DeltaV SP |
| Typ | Rozširujúci modul digitálnych vstupov/výstupov |
| Digitálne vstupy | 8 vstupov, 24 VDC, sink/source, 5 mA na bod |
| Digitálne výstupy | 8 výstupov (Relé: 250 VAC/30 VDC, 1,5 A; Transistor: 24 VDC, 0,3 A) |
| Čas odozvy | Vstup: 10 ms; Výstup: Relé 15 ms, Transistor 0,1 ms |
| Napájanie | 24 VDC, dodávané hlavným modulom, 100 mA interné, 500 mA externé (pre výstupy) |
| Spotreba energie | Približne 2,4 W |
| Prevádzková teplota | 0°C až +55°C |
| Teplota skladovania | -25°C až +70°C |
| Relatívna vlhkosť | 5% až 95%, nekondenzujúca |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 trieda G3 |
| Rozmery | 90 mm (V) x 60 mm (Š) x 75 mm (H) |
| Hmotnosť | Približne 140 g |
| Montáž | Typ T DIN lišta |
| Certifikácie | CE, RoHS, UL |
| Kompatibilita systému | PLC série DeltaV SP (napr. DVP-SS2, DVP-SA2, DVP-SX2, DVP-EH3) |
Ďalšie informácie
- Funkčnosť: DVP16SP11 rozširuje kapacitu I/O PLC série DeltaV SP, ponúkajúc 8 digitálnych vstupov (24 VDC, sink/source) pre senzory a spínače a 8 digitálnych výstupov pre akčné členy alebo indikátory. Typy výstupov sa líšia podľa variantu: DVP16SP11R (relé, 1,5 A), DVP16SP11T (NPN tranzistor, 0,3 A) alebo DVP16SP11TS (PNP tranzistor, 0,3 A). Modul podporuje vysokorýchlostné spracovanie a integruje sa so systémami DeltaV cez systémovú zbernicu PLC, programovaný pomocou WPLSoft alebo ISPSoft pre programovanie rebríkovou logikou a funkčnými blokmi.
