Product Description

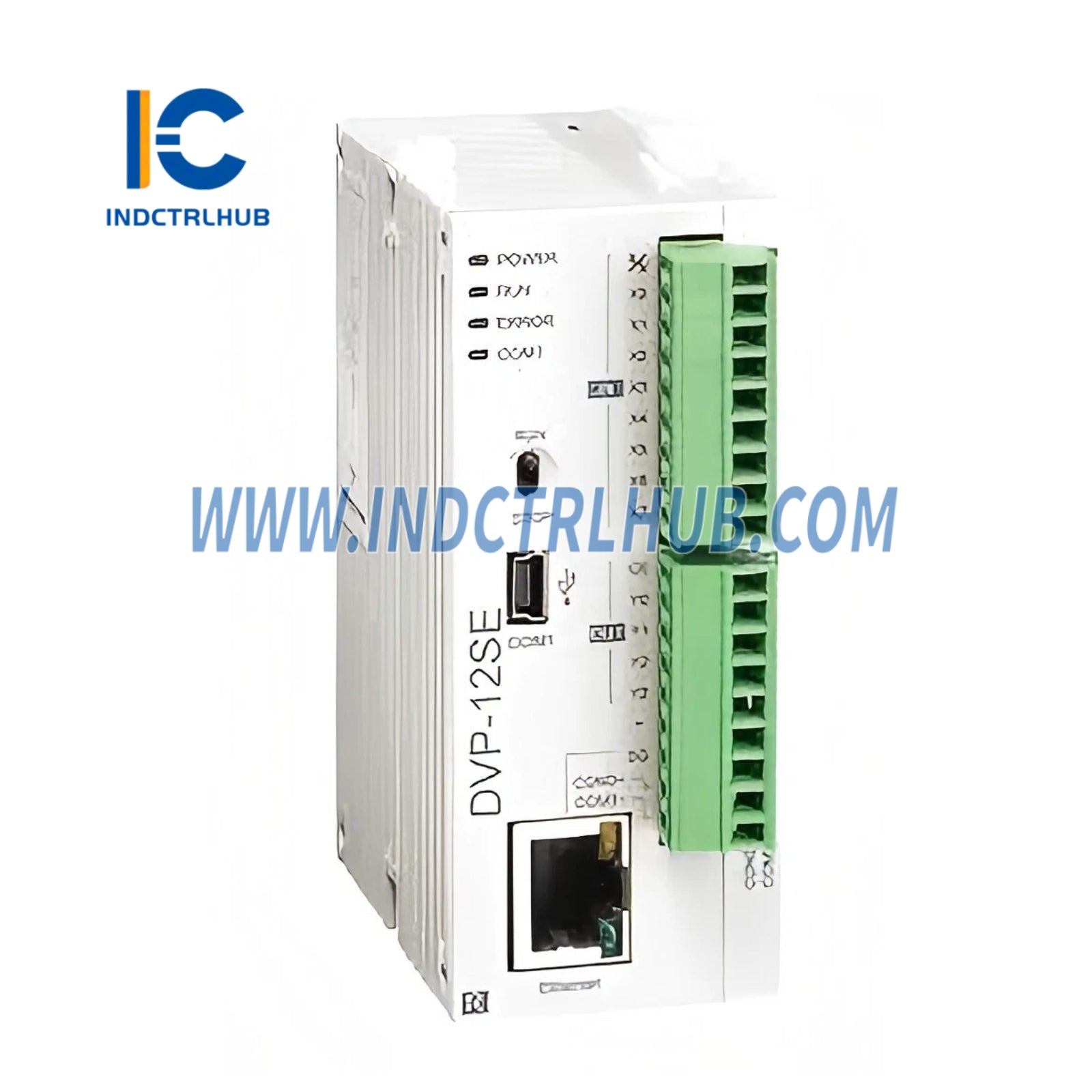

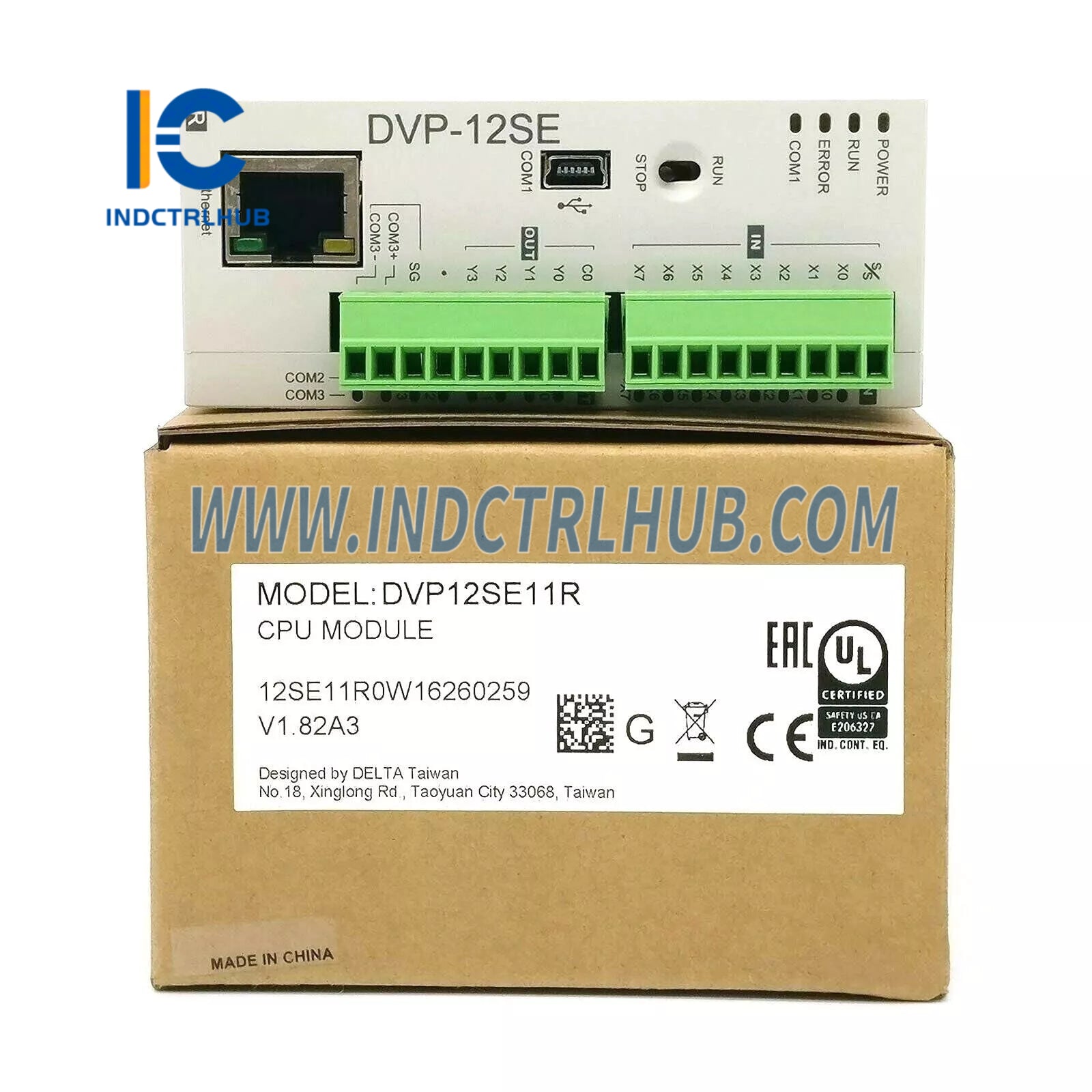

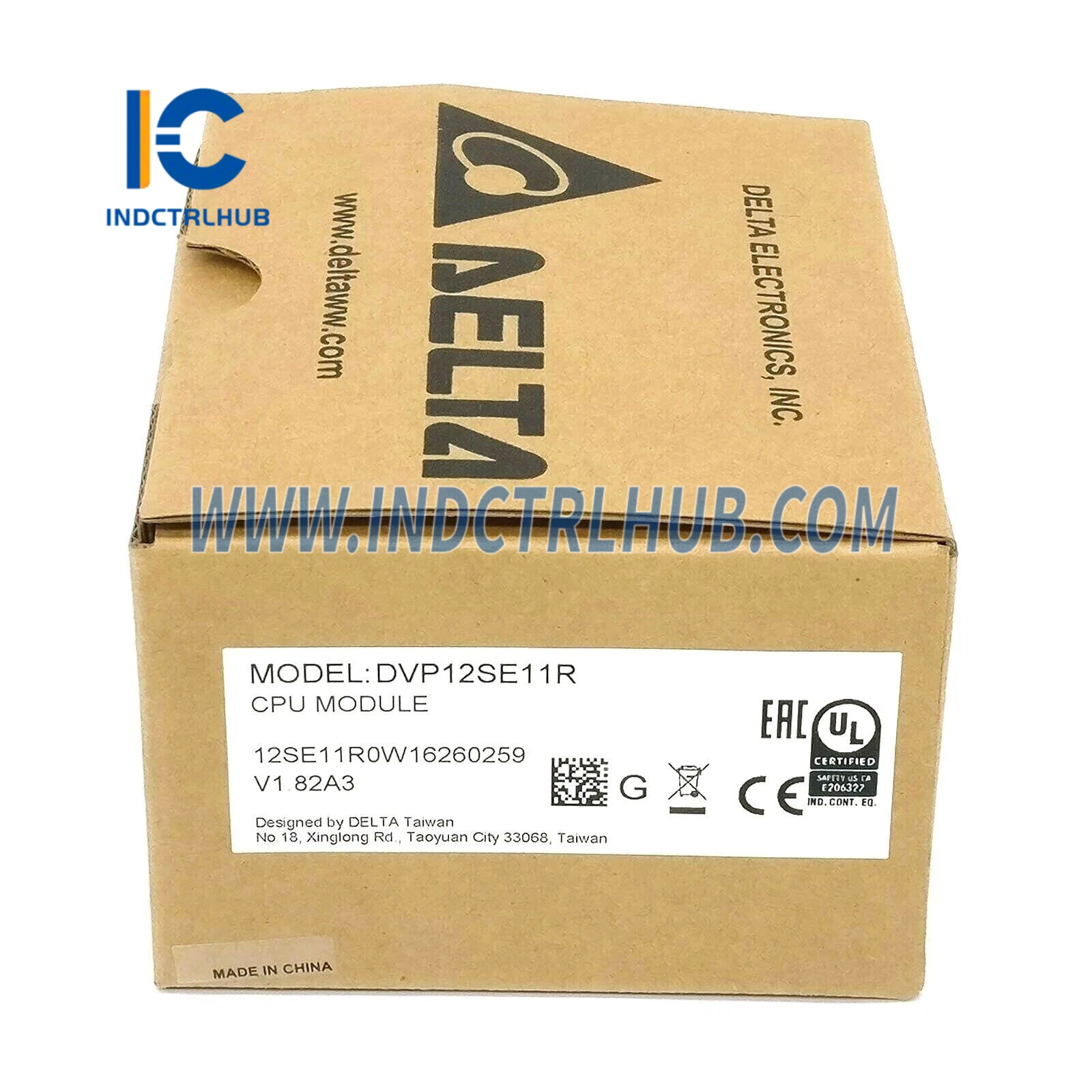

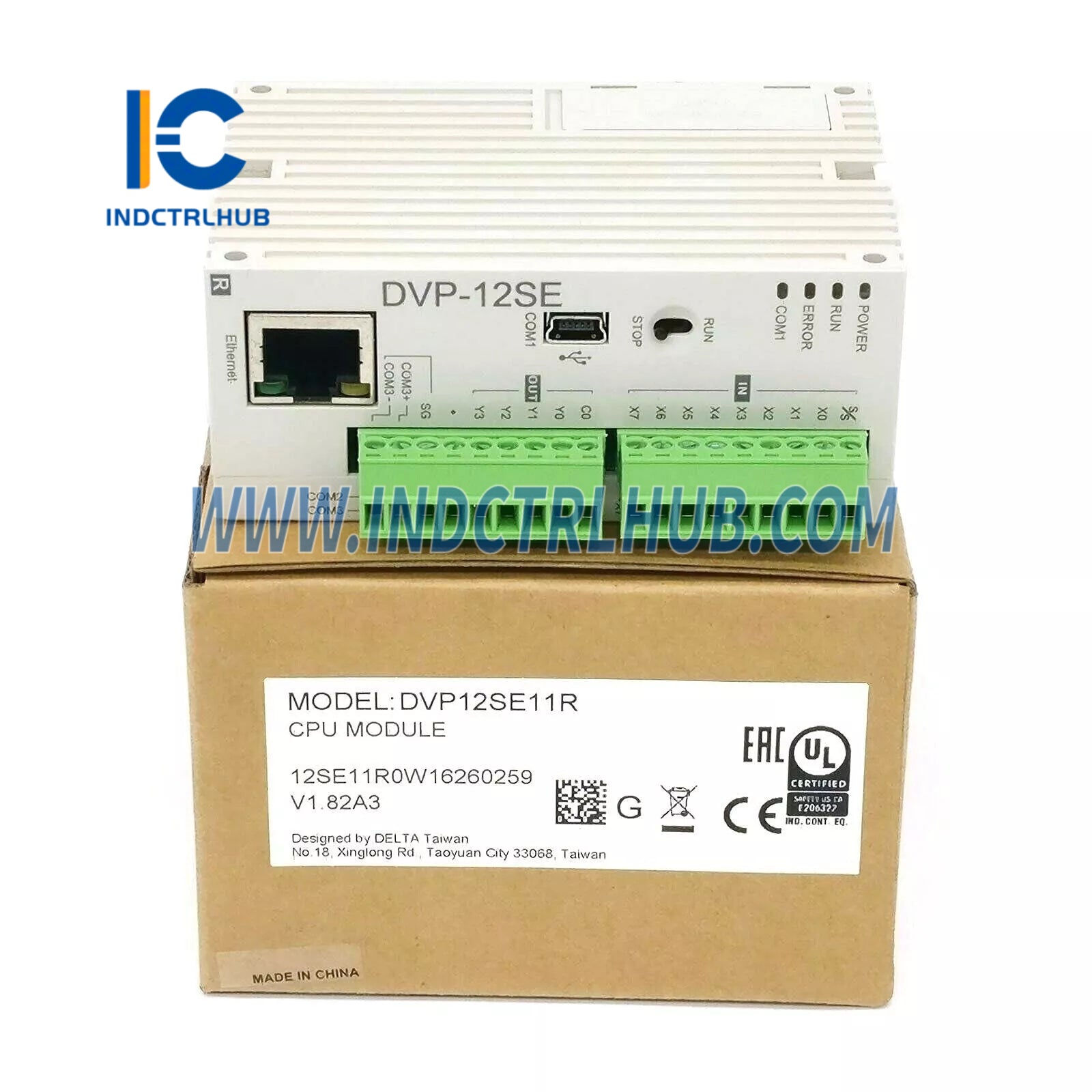

Emerson DVP12SE11R DeltaV PLC Hlavný modul
- Výrobca: Emerson (Delta Electronics, značené pre systémy Emerson DeltaV)
- Model/Číslo dielu: DVP12SE11R
- Popis: Programovateľný logický kontrolér série DeltaV SE, 8 digitálnych vstupov, 4 reléové výstupy, Ethernet komunikácia
Prehľad
- Emerson DVP12SE11R je hlavný modul pre systém programovateľného logického kontroléra (PLC) série DeltaV SE, vyrobený spoločnosťou Delta Electronics a značený pre platformu Emerson DeltaV. Má 8 digitálnych vstupov, 4 reléové výstupy a zabudovanú Ethernet komunikáciu, navrhnutý pre kompaktnú a efektívnu kontrolu v priemyselnej automatizácii, ako sú ropný a plynárenský priemysel, chemický priemysel, výroba energie a výroba. Modul podporuje sieťovú integráciu a rozšírenie I/O pre flexibilnú riadiacu procesnú kontrolu.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | DVP12SE11R |
| Séria | DeltaV SE |
| Typ | Hlavný modul programovateľného logického kontroléra |
| Digitálne vstupy | 8 vstupov, 24 VDC, sink/source, 5 mA na bod |
| Digitálne výstupy | 4 reléové výstupy, 250 VAC/30 VDC, 1,5 A na kanál |
| Procesor | 32-bitový mikroprocesor |
| Pamäť | Program: 16K krokov, Dáta: 12K slov |
| Komunikačné porty | 1 x Ethernet (10/100 Mbps), 1 x RS232, 1 x RS485 (Modbus RTU/ASCII, Modbus TCP) |
| Napájanie | 24 VDC, 0,3 A (bez zaťaženia I/O) |
| Spotreba energie | Približne 7,2 W |
| Prevádzková teplota | 0°C až +55°C |
| Teplota skladovania | -25°C až +70°C |
| Relatívna vlhkosť | 5% až 95%, nekondenzujúca |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 trieda G3 |
| Rozmery | 90 mm (V) x 60 mm (Š) x 75 mm (H) |
| Hmotnosť | Približne 150 g |
| Montáž | Typ T DIN lišta |
| Certifikácie | CE, RoHS, UL |
| Kompatibilita systému | PLC série DeltaV SE, podporuje rozširujúce moduly DeltaV (napr. DVP16SP11R) |
Ďalšie informácie
- Funkčnosť: DVP12SE11R má 8 digitálnych vstupov (24 VDC, sink/source) a 4 reléové výstupy (1,5 A), riadené 32-bitovým mikroprocesorom s 16K krokmi programovej pamäte. Podporuje programovanie pomocou rebríkovej logiky, funkčných blokov a štruktúrovaného textu cez WPLSoft alebo ISPSoft. Zabudovaný Ethernet port umožňuje komunikáciu Modbus TCP, zatiaľ čo porty RS232 a RS485 podporujú Modbus RTU/ASCII, čo uľahčuje integráciu so SCADA systémami alebo DeltaV DCS. Modul podporuje až 8 rozširujúcich modulov pre ďalšie I/O.
