Product Description
Všeobecné informácie
|
Položka |
Detaily |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |

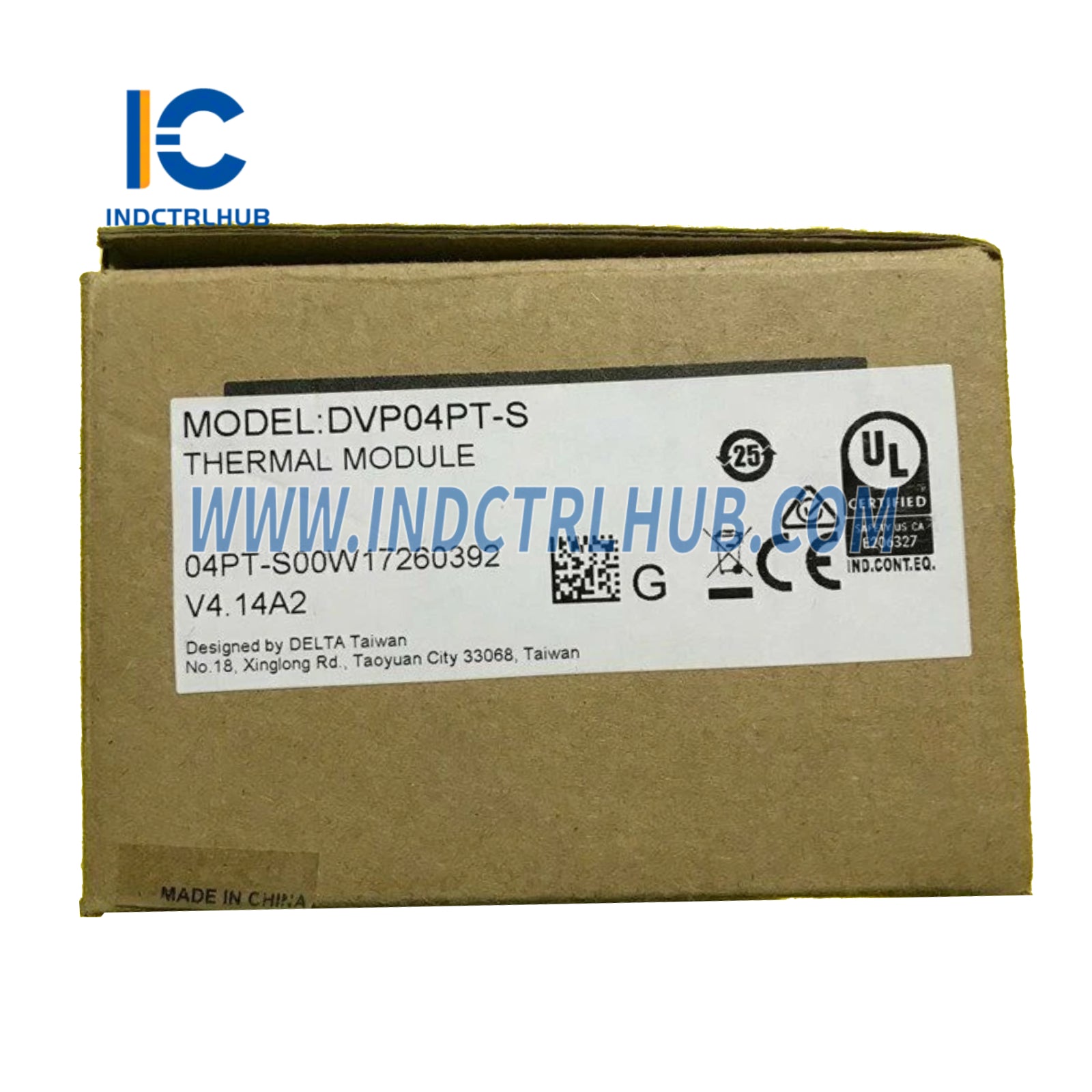

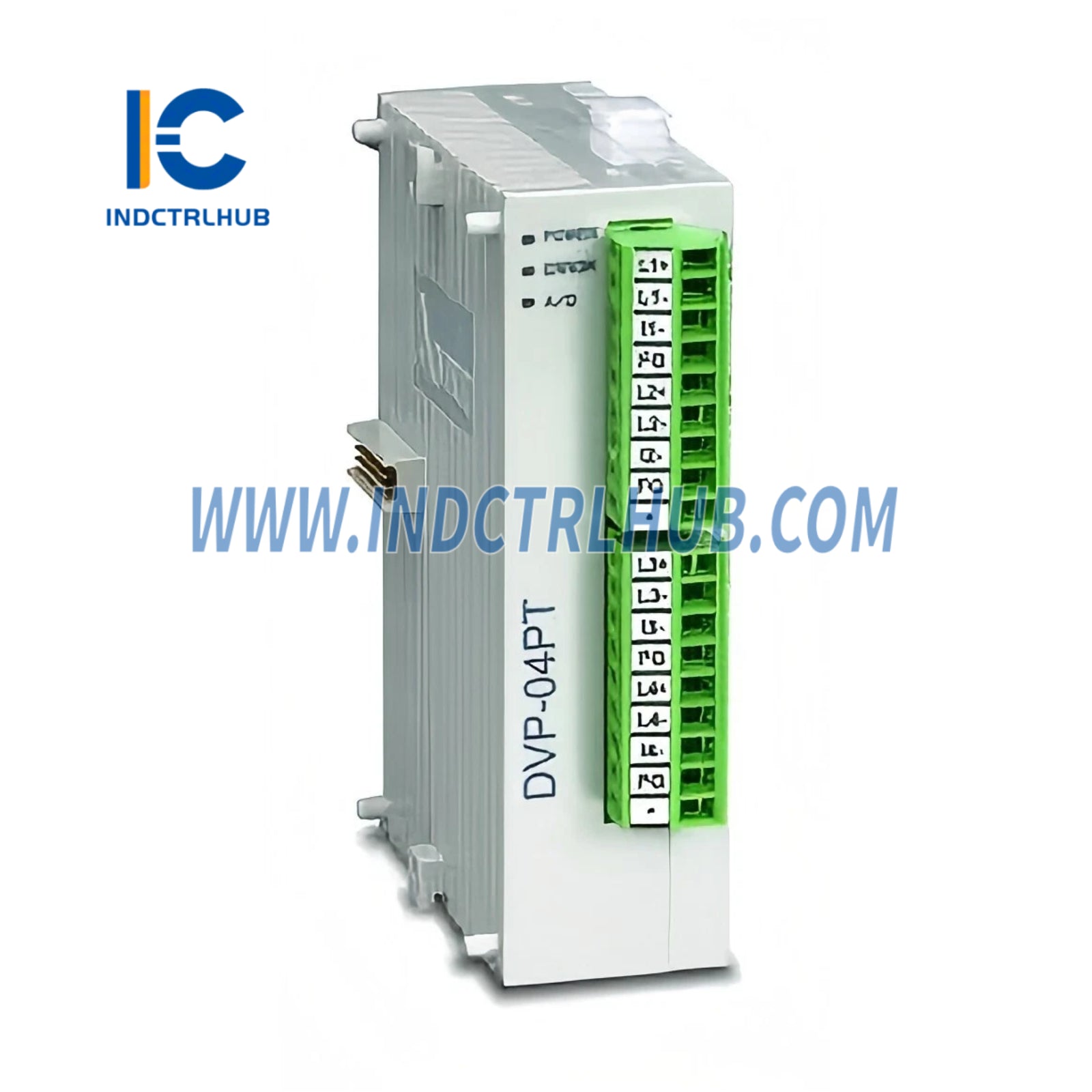

DVP04PT-S |
|
Popis |
Modul platínových teplotných snímačov |
Funkčné špecifikácie
|
Položka |
Detaily |
|---|---|
|
Napájacie napätie |
24VDC (20,4VDC ~ 26,4VDC) (-15 % ~ +10 %) |
|
Kanály analógového vstupu |
4 kanály na modul |
|
Typ senzora |
3-vodičový PT100Ω, 3850 PPM/°C (DIN 43760, JIS C1604-1989) |
|
Prúdová excitácia |
1 mA |
|
Rozsah vstupu teploty |
-200 °C ~ 600 °C / -328 °F ~ 1112 °F |
|
Rozsah digitálnej konverzie |
K-2000 ~ K6000 / K-3280 ~ K11120 |
|
Rozlíšenie |
14 bitov (0,1 °C) / 14 bitov (0,18 °F) |
|
Celková presnosť |
±0,5 % z plného rozsahu pri 25 °C (77 °F); ±1 % z plného rozsahu pri 055 °C (32131 °F) |
|
Doba odozvy |
200 ms × počet kanálov |
|
Metóda izolácie |
Izolácia medzi digitálnymi a analógovými obvodmi; bez izolácie medzi kanálmi |
|
Formát digitálnych dát |
Dvojkový doplnok 16-bitový (13 významných bitov) |
|
Funkcia priemerovania |
Áno (CR#2 ~ CR#5, rozsah K1 ~ K4096) |
|
Funkcia samo diagnostiky |
Áno |
Komunikačné špecifikácie
|
Položka |
Detaily |
|---|---|
|
Režim komunikácie |
RS-485 (MODBUS ASCII alebo RTU režim) |
|
Rýchlosti prenosu (Baud Rate) |
4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps |
|
Formát dát |
|
|
— ASCII režim |
7 bitov, párna parita, 1 stop bit (7E1) |
|
— RTU režim |
8 bitov, párna parita, 1 stop bit (8E1) |
|
Poznámka k RS-485 |
Zakázané pri sériovom pripojení s DVP04AD-S |
Pripojenie k DVP-PLC MPU
|
Položka |
Detaily |
|---|---|
|
Adresovanie modulu |
Číslované od 0 do 7 (0 = najbližšie k MPU, 7 = najvzdialenejšie) |
|
Maximálny počet modulov |
8 modulov na MPU |
|
Digitálne I/O body |
Žiadne digitálne I/O body obsadené DVP04PT-S |
