Product Description
Popis modelu

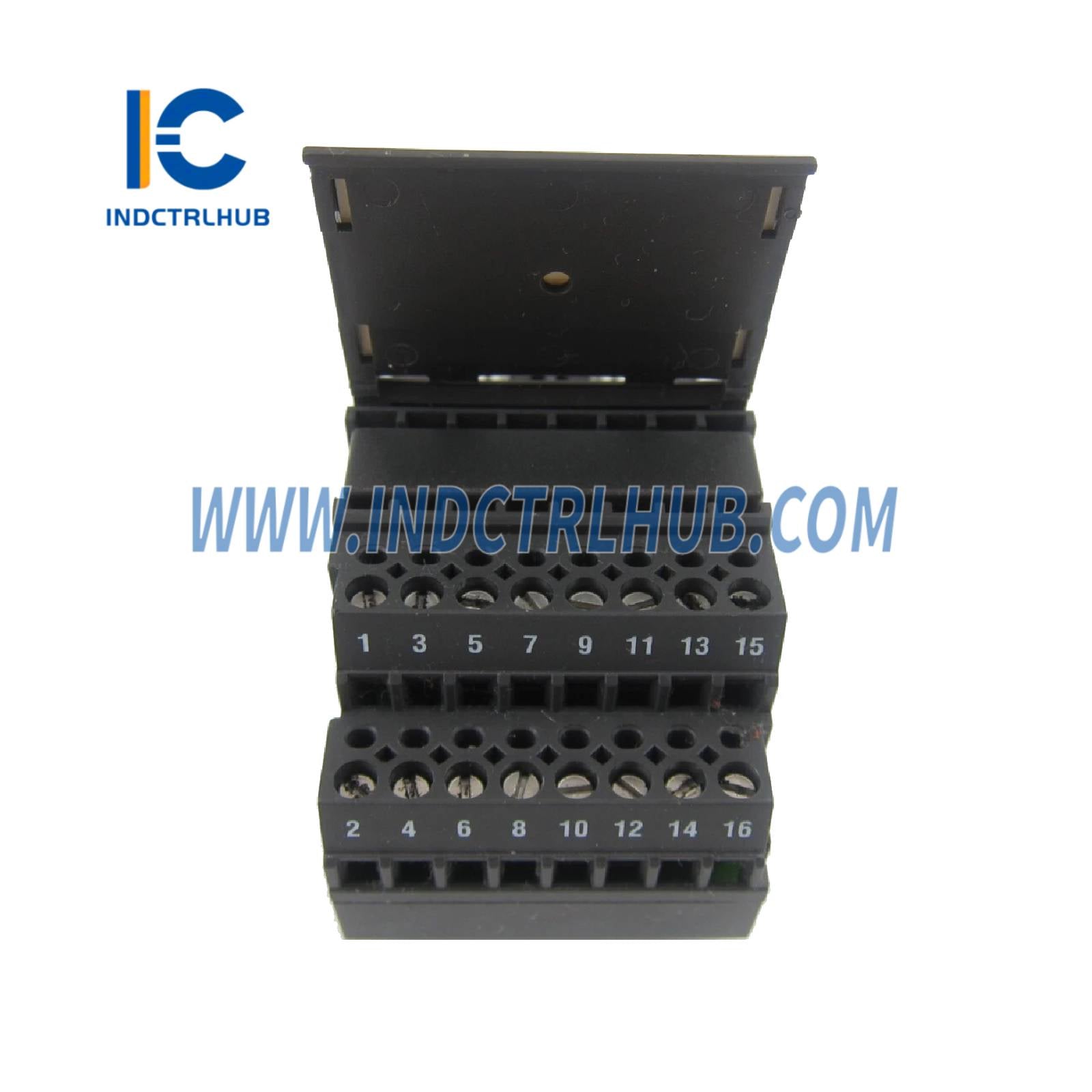

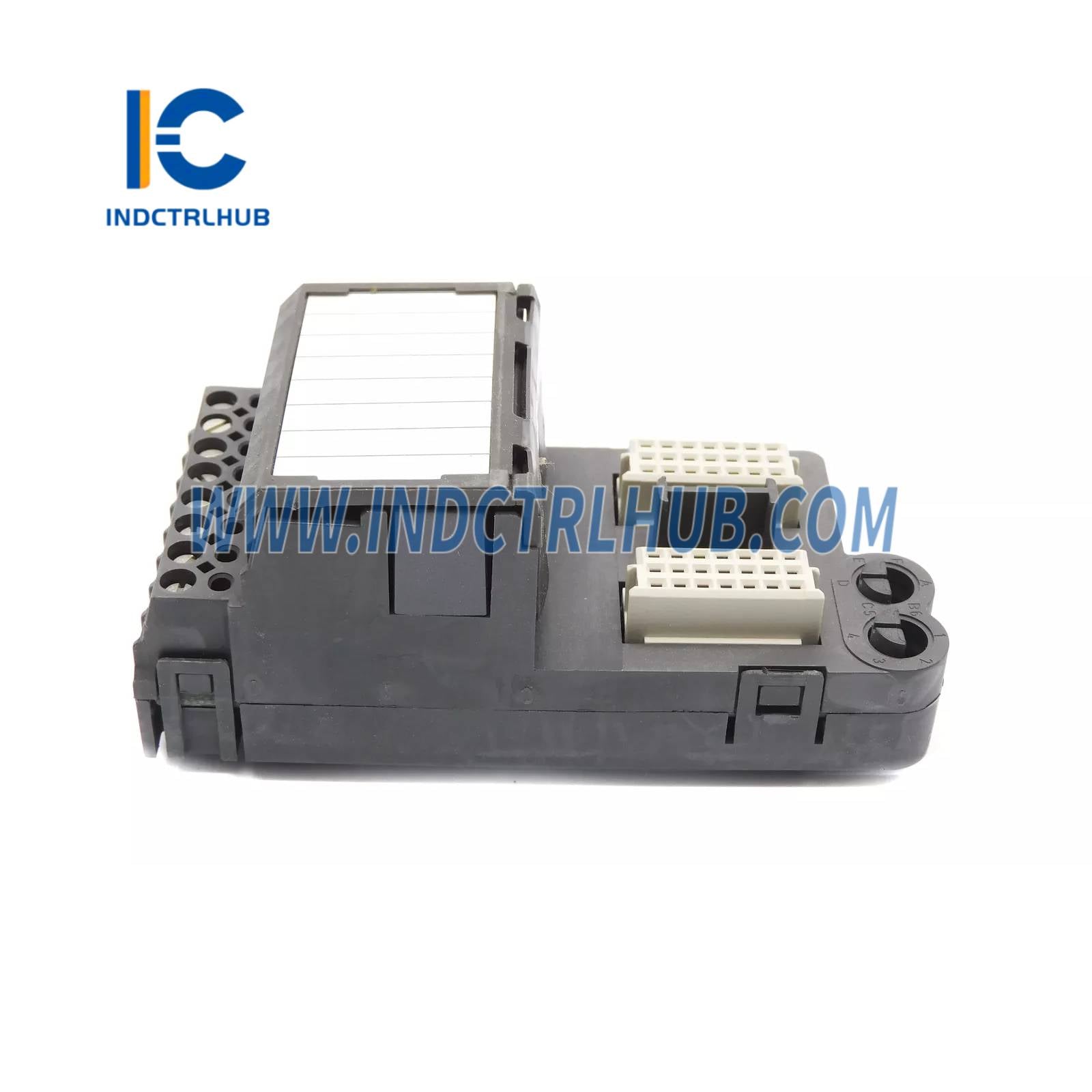

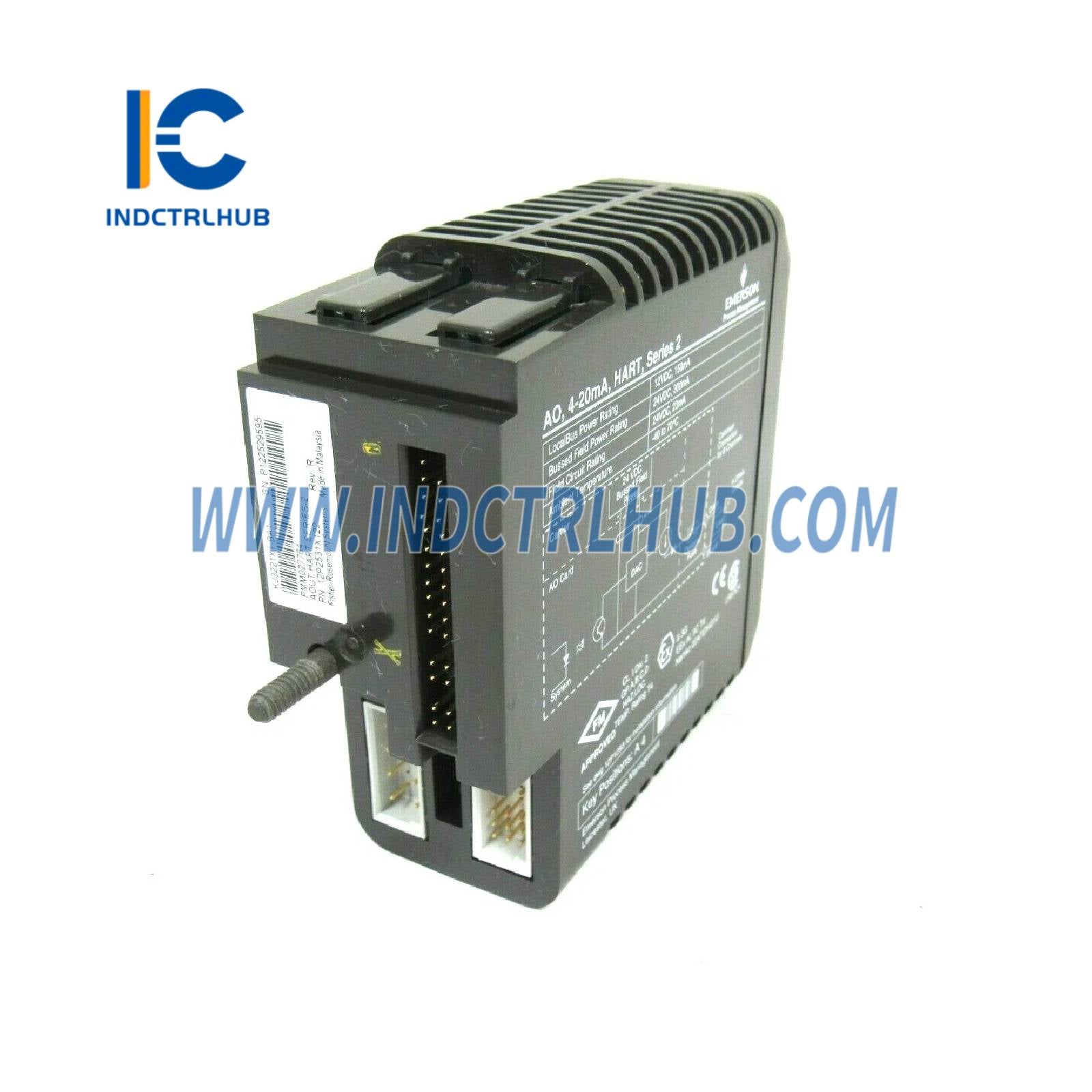

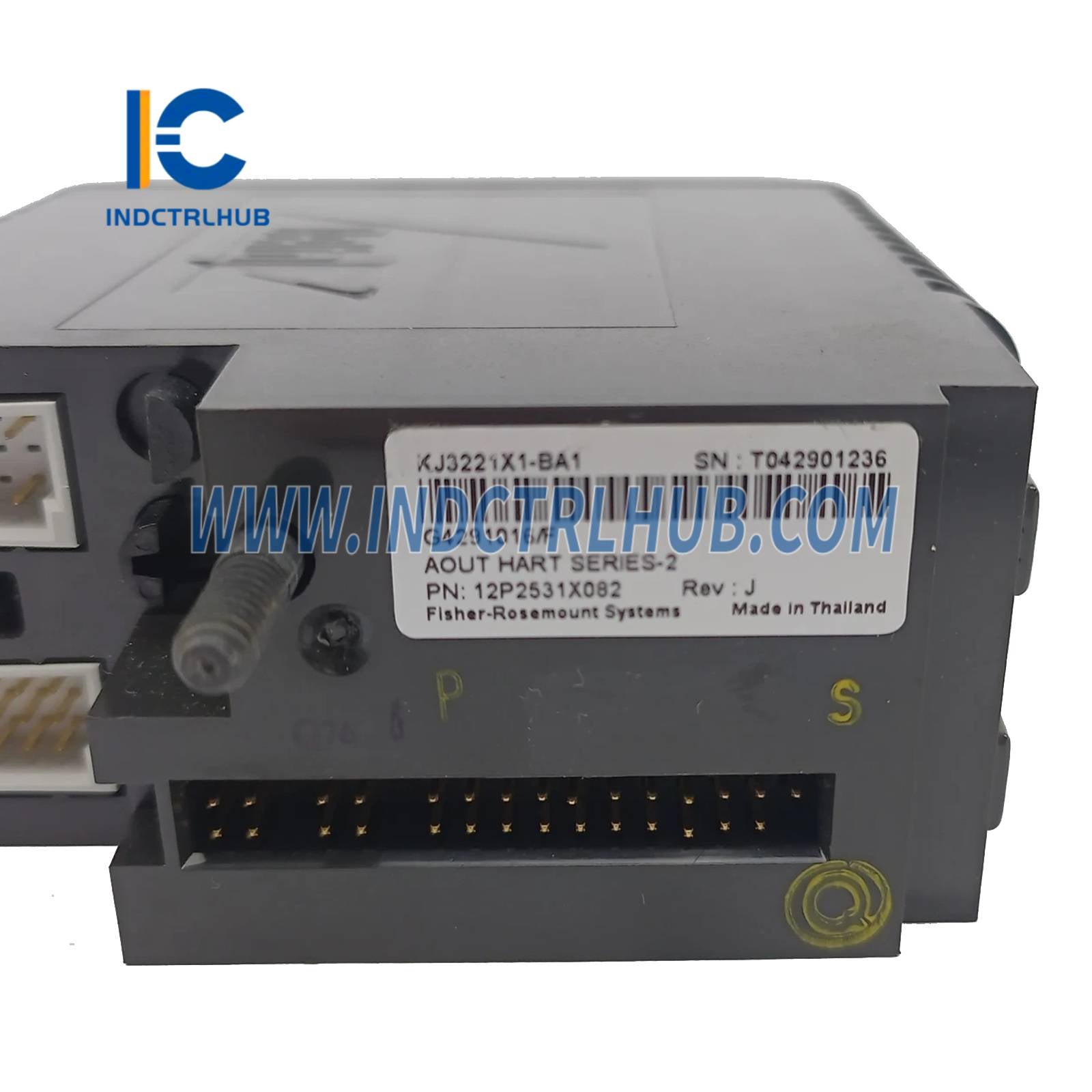

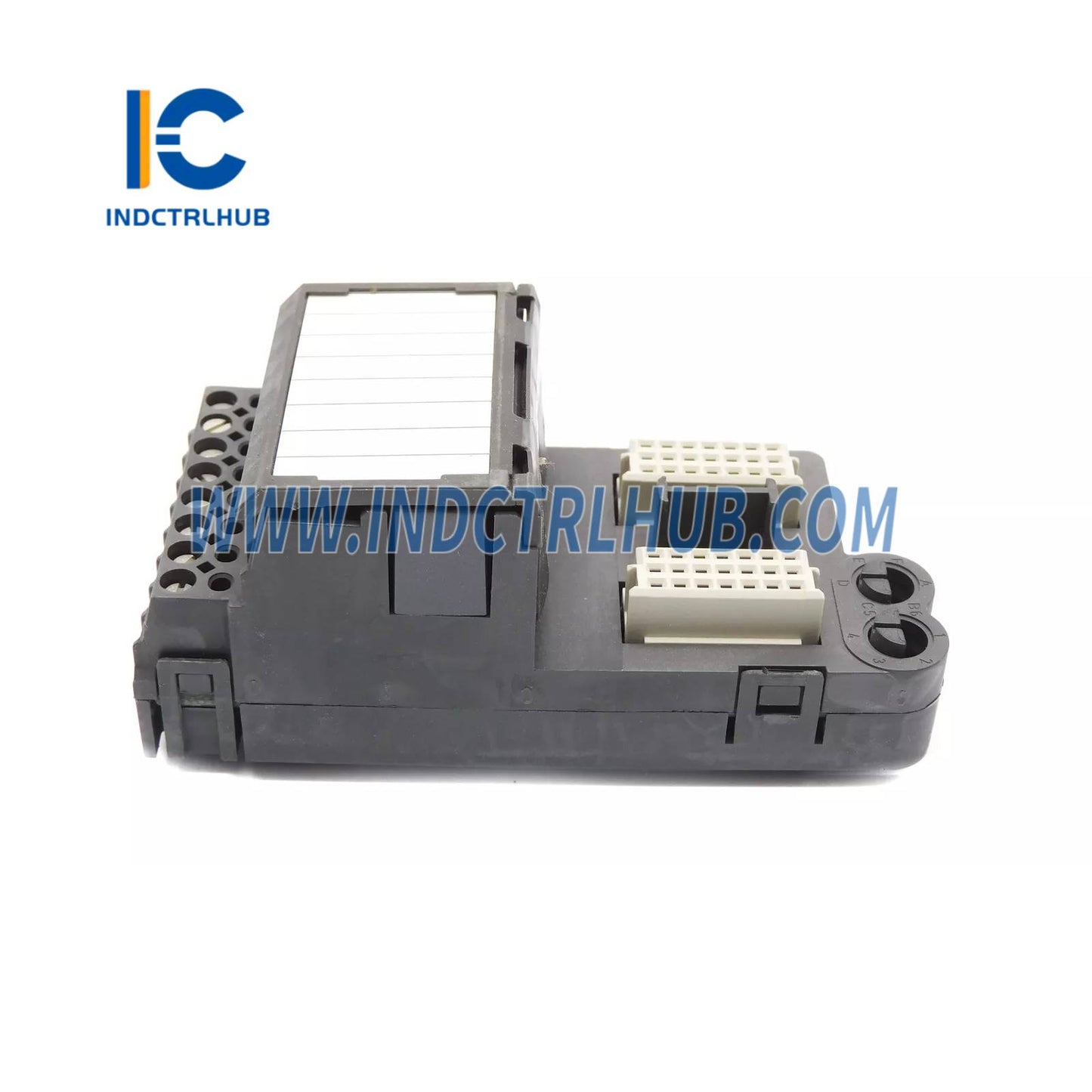

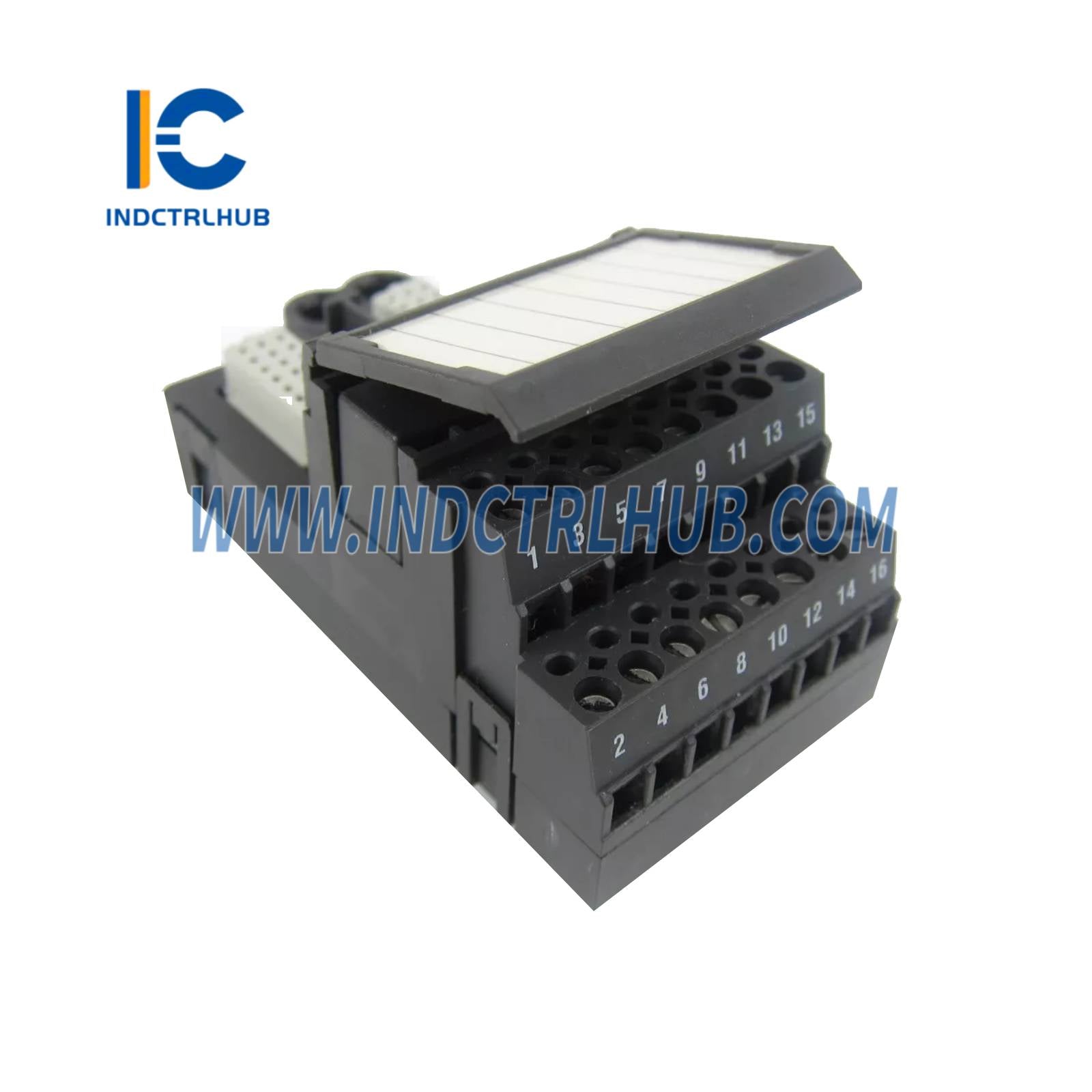

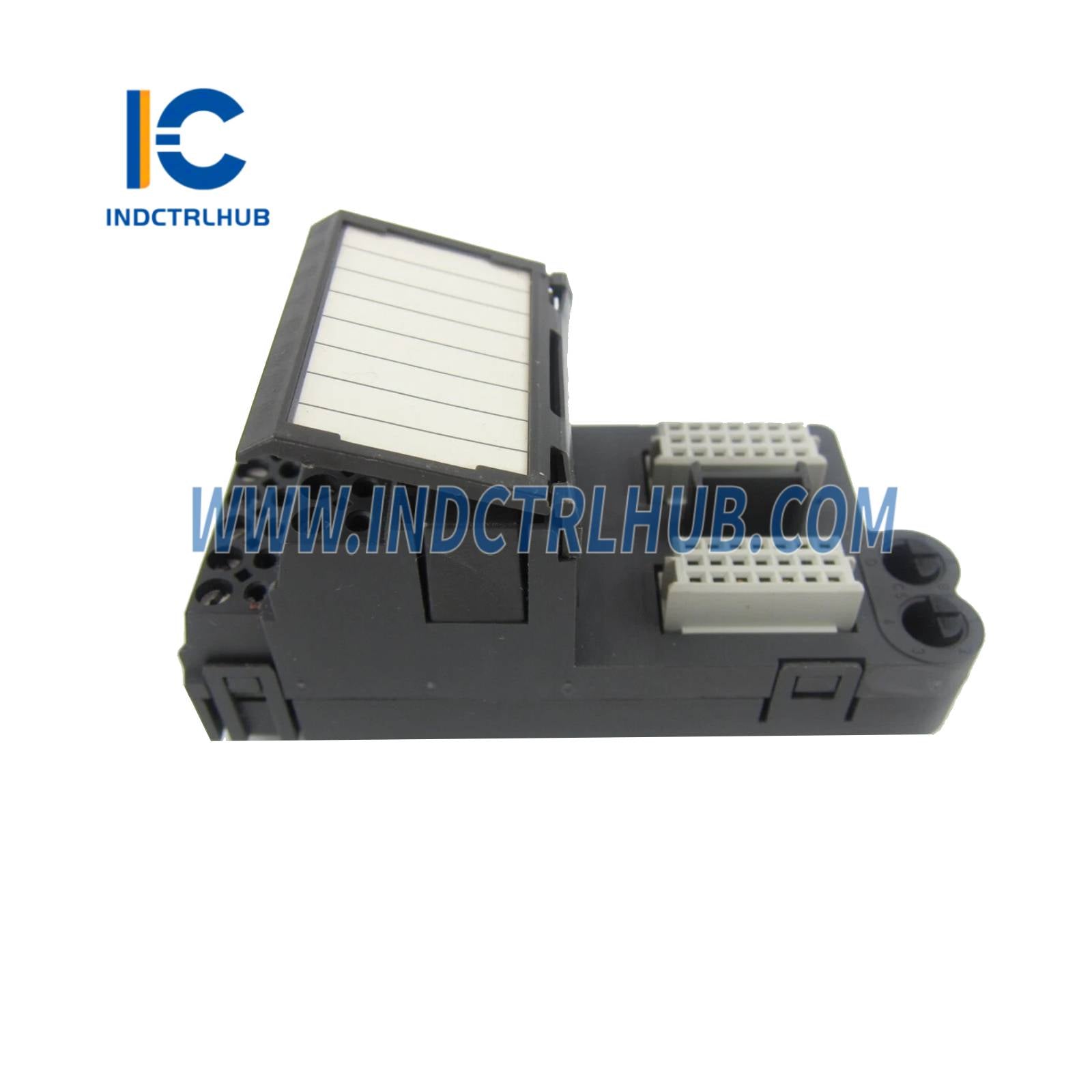

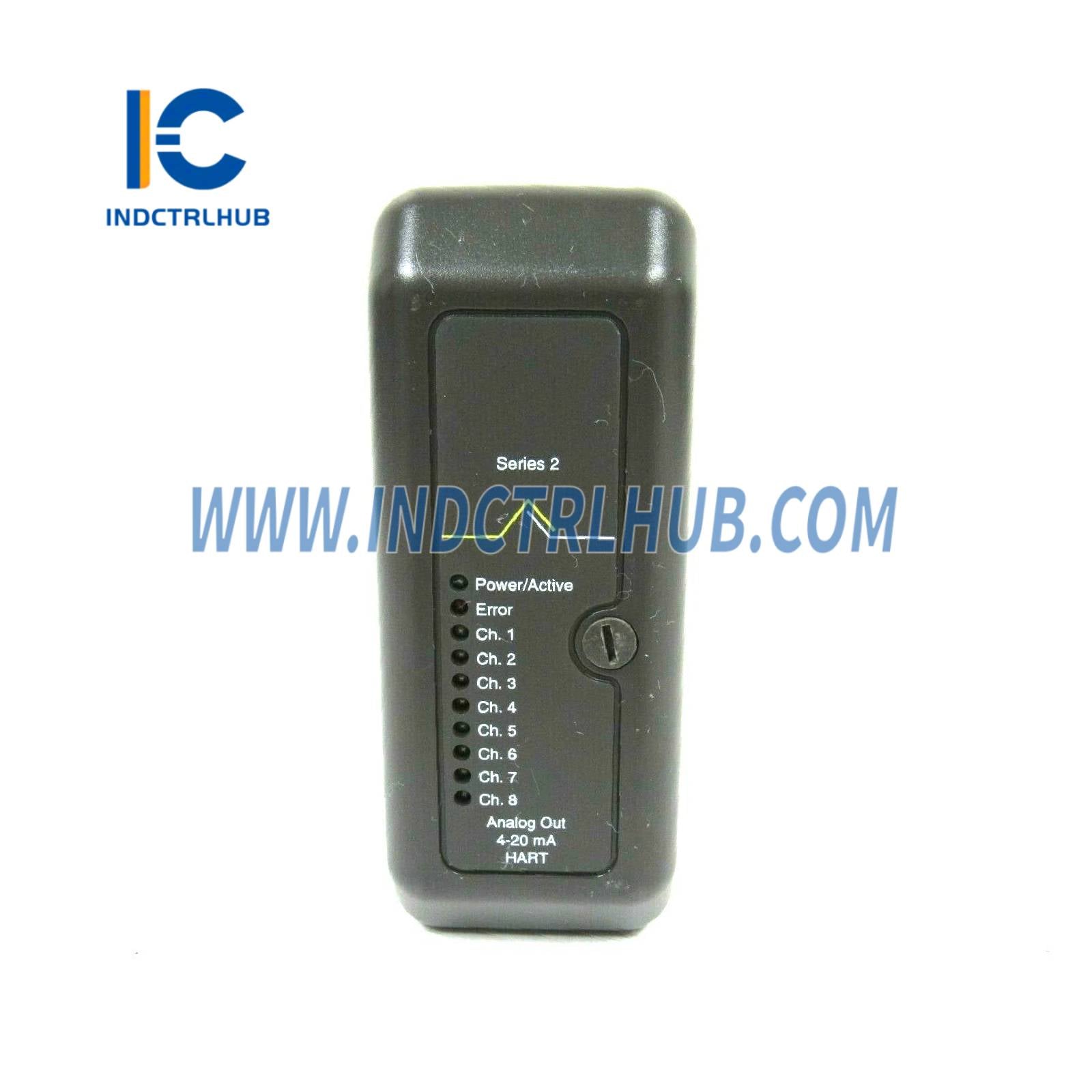

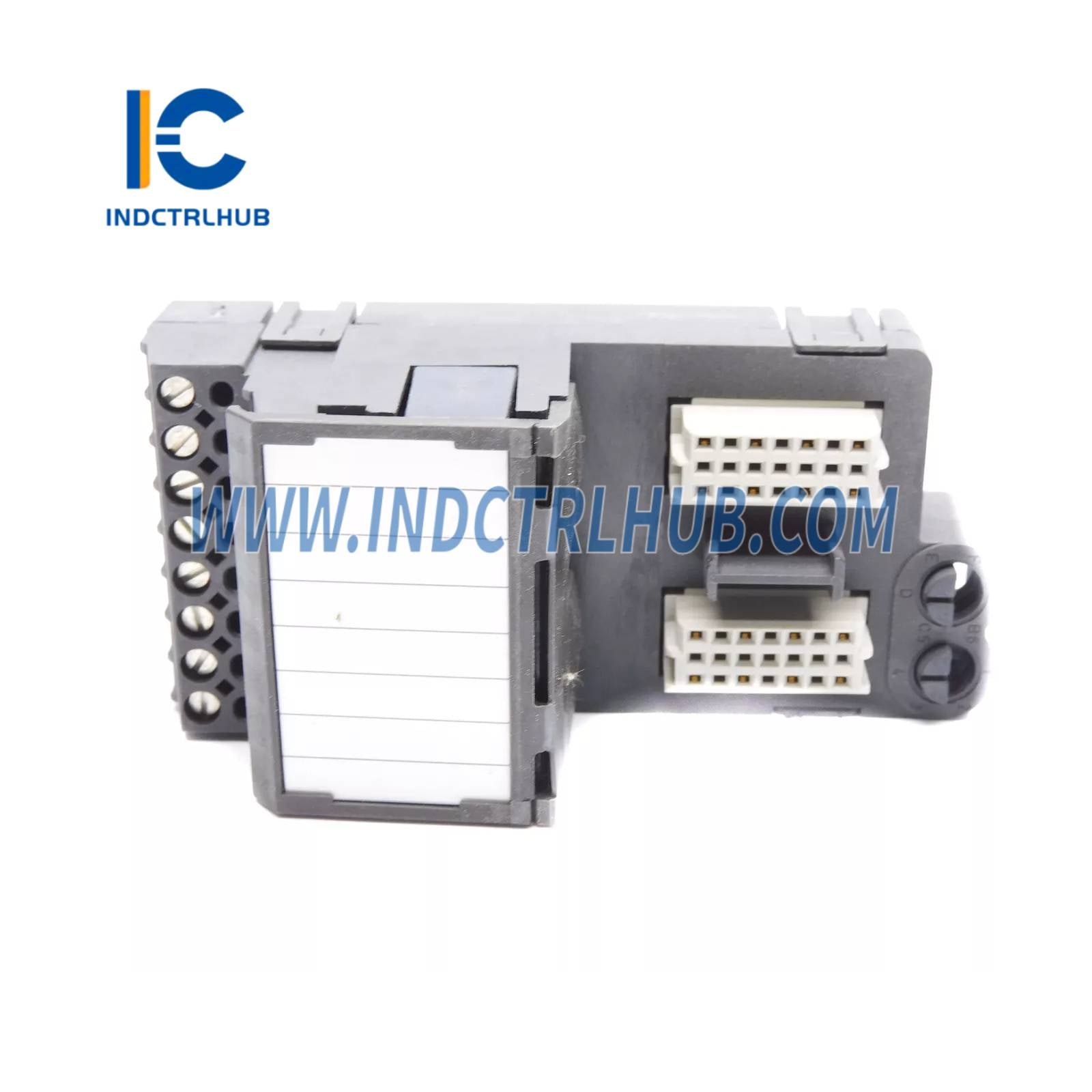

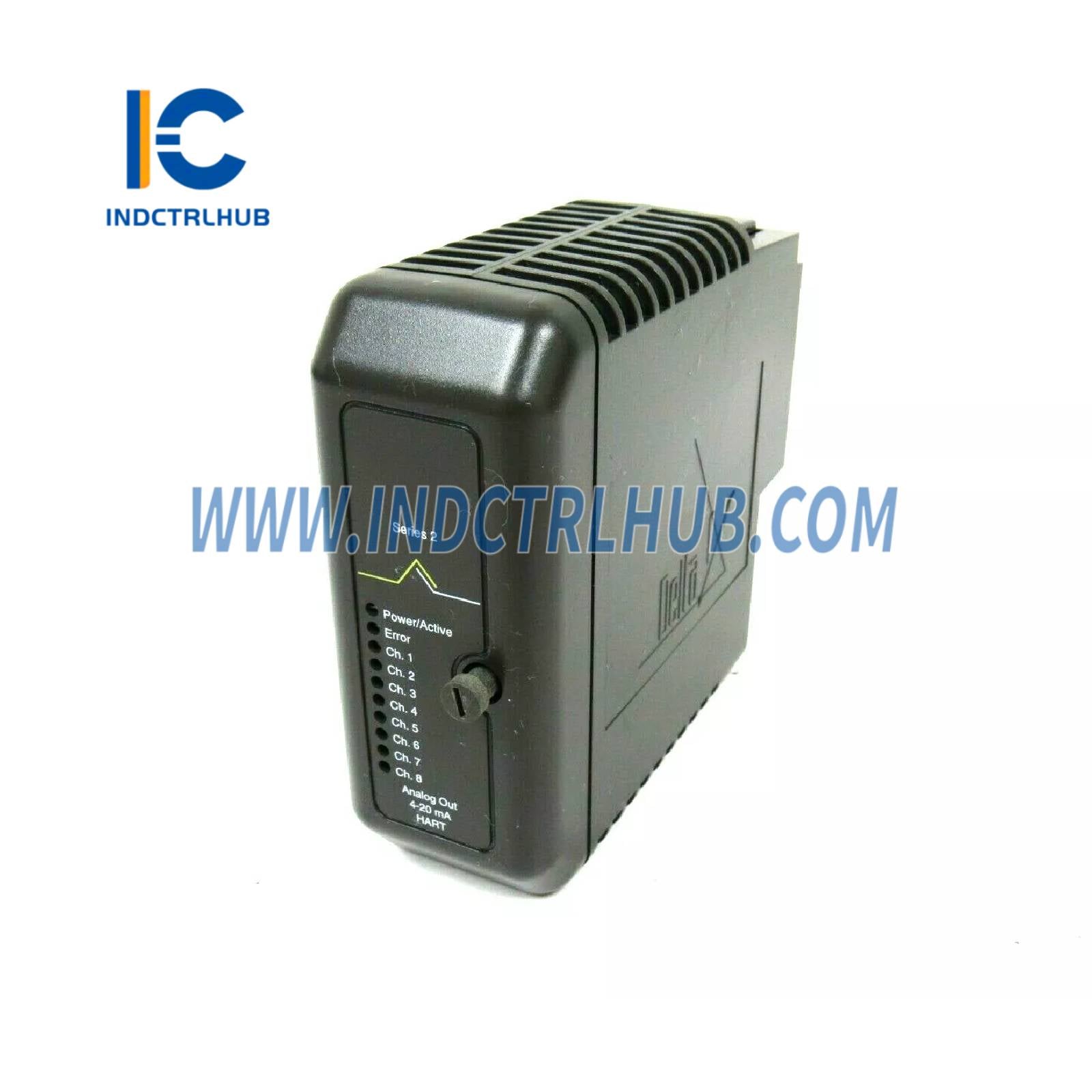

- Model: CE4005S2B1 (zahŕňa KJ3221X1-BA1 AO 4-20 mA HART 8-kanálovú I/O kartu + KJ4001X1-CA1 Štandardný I/O ukončovací blok)

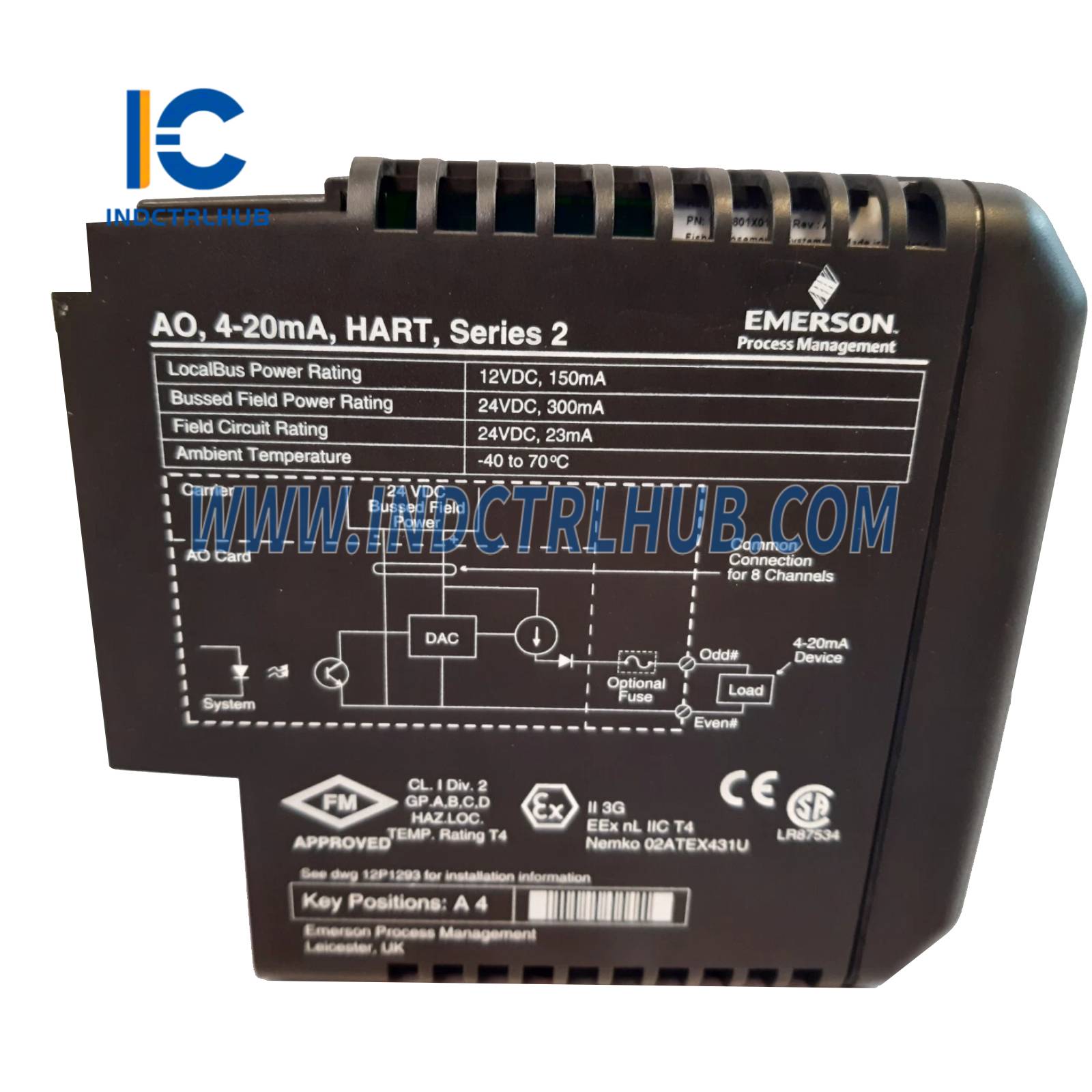

- Popis: Analógová výstupná karta, 8 kanálov, 4-20 mA, HART, kompatibilná s DeltaV M-series Traditional I/O subsystémom
- Účel: Poskytuje analógové výstupné signály pre riadenie procesu, podporuje HART komunikáciu pre poľné zariadenia
-
Funkcie:
- Inštalácia plug-and-play na nosič rozhrania I/O
- Podporuje simplexné a redundantné konfigurácie
- Funkčné kľúče na zabezpečenie správnej kompatibility karty s terminálovým blokom
- Online pridanie bez prerušenia procesu
- Spĺňa špecifikácie korózie ISA G3 s ochranným náterom
Hardvérové špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Počet kanálov | 8 |
| Izolácia | Každý kanál opticky izolovaný od systému, továrensky testovaný na 1500 VDC |
| Menovitý rozsah signálu (rozsah) | 4 až 20 mA |
| Plný rozsah signálu | 1 až 23 mA |
| Výstupná zhoda | 20 mA pri napájaní 21,6 VDC do záťaže 700 Ω |
| Rozlíšenie | 12 bitov |
| Presnosť v rozsahu teplôt | 0,25 % rozsahu |
| Kalibrácia | Informácie uložené na karte; nie je potrebná manuálna kalibrácia |
| Voliteľná poistka | 2,0 A |
| Kľúčovanie svorkovnice | A4 (pre KJ4001X1-CA1 Štandardný I/O ukončovací blok) |
Špecifikácie napájania
| Parameter | Špecifikácia |
|---|---|
| Prúd LocalBus (menovité 12 VDC) | Typicky 100 mA, maximálne 150 mA |
| Napájanie poľného obvodu na kartu | Maximálne 300 mA pri 24 VDC (±10 %) |
| Zdieľané napájanie poľa | 24 VDC pri 300 mA |
| Polné obvody | 24 VDC pri 23 mA/kanál |
Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | -40 až 70 °C (-40 až 158 °F) |
| Skladovacia teplota | -40 až 85 °C (-40 až 185 °F) |
| Relatívna vlhkosť | 5 až 95 %, nekondenzujúce |
| Vzdušné kontaminanty | ISA-S71.04-1985 Trieda znečistenia vzduchu G3; ochranný náter |
| Stupeň ochrany | IP20, NEMA 12 |
| Náraz | 10 g polovičná sínusová vlna po dobu 11 ms |
| Vibrácie | 1 mm od vrcholu k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz |
Certifikáty pre nebezpečné oblasti
| Parameter | Špecifikácia |
|---|---|
| Nebezpečná oblasť/umiestnenie | ATEX II 3G Ex nA IIC Gc (FM12ATEX0090U); IECEx FMG 12.0035U; Nemko 02ATEX431U (EEx nL IIC); Class I, Div 2, skupiny A, B, C, D, T4 |
| Vnútorné zapojenie | Trieda I, Div 2, Skupiny A, B, C, D, T4 nezápalné; ATEX 3 G IIC T4 -nL |
Fyzikálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Rozmery | Výška: 10,7 cm (4,2 palca), Šírka: 4,1 cm (1,6 palca), Hĺbka: 10,5 cm (4,1 palca) |
Funkčné špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Podpora HART | Podpora HART pre požiadavky/odpovede, variabilné hlásenia a hlásenia stavu poľa |
| Redundancia | Podpora 1:1 redundancie s redundantným terminálovým blokom (CE4035S2B1); automatické rozpoznanie DeltaV; automatické prepnutie do dvoch skenov I/O zbernice; kontakty make-before-break zabezpečujú nerušený proces |
| Udalosti prepnutia | Porucha hardvéru, porucha komunikácie, chyba káblovania v teréne, manuálne spustenie cez diagnostický prehliadač |
| Kompatibilita I/O terminálových blokov | Štandardný I/O terminálový blok (KJ4001X1-CA1), poistkový I/O terminálový blok, 16-pinový hromadný I/O terminálový blok |
| Pulzný počítadlo | Neplatí pre AO kartu |
| Sekvencia udalostí (SOE) | Neplatí pre AO kartu |
Kompatibilita systému
| Parameter | Špecifikácia |
|---|---|
| Kompatibilita | Kompatibilné s riadičmi série DeltaV M; nie je kompatibilné s nosičmi riadičov série S |
Objednávacie informácie
| Parameter | Špecifikácia |
|---|---|
| Číslo modelu | CE4005S2B1 (analógová výstupná karta: 8 kanálov 4-20 mA, HART so štandardným I/O terminálovým blokom) |

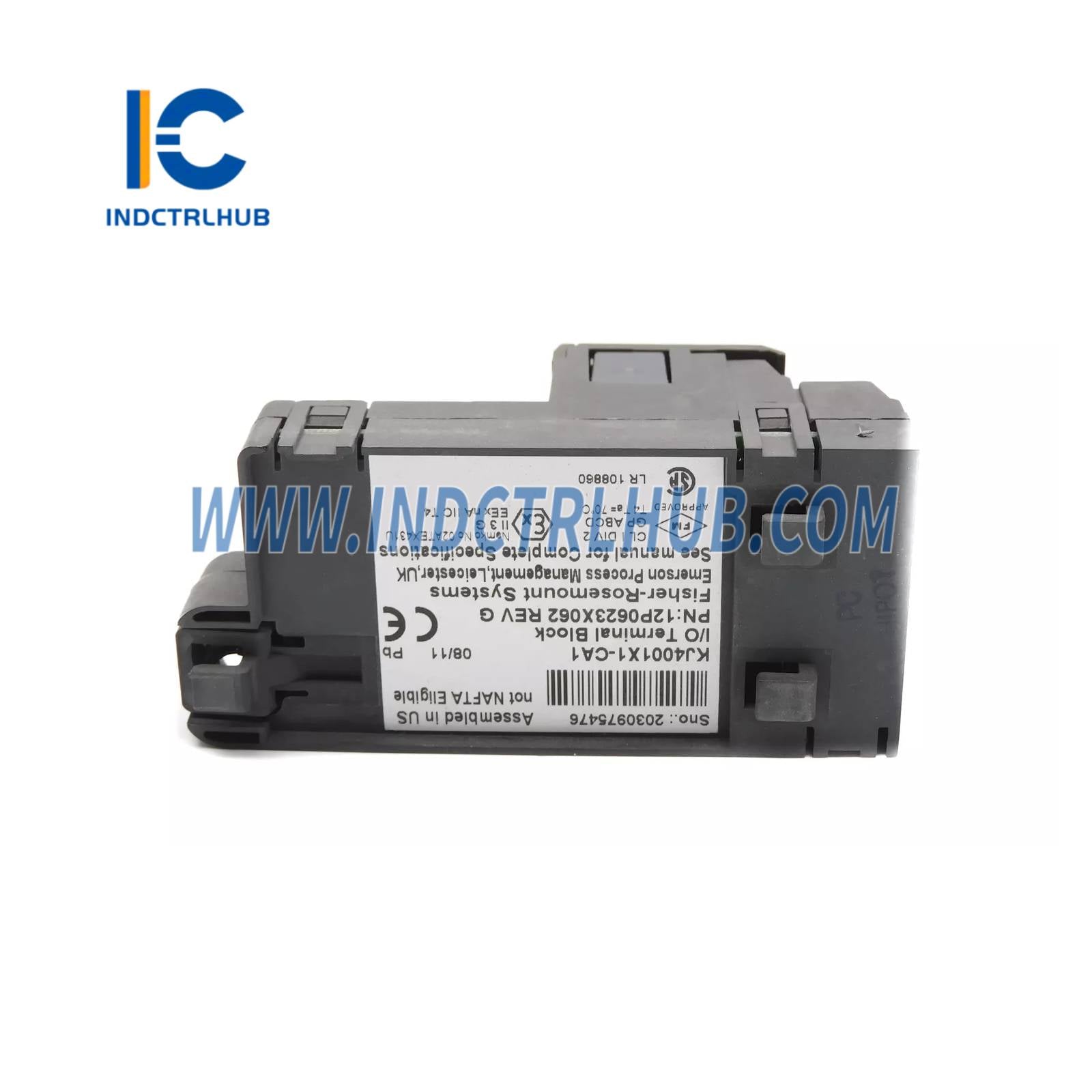

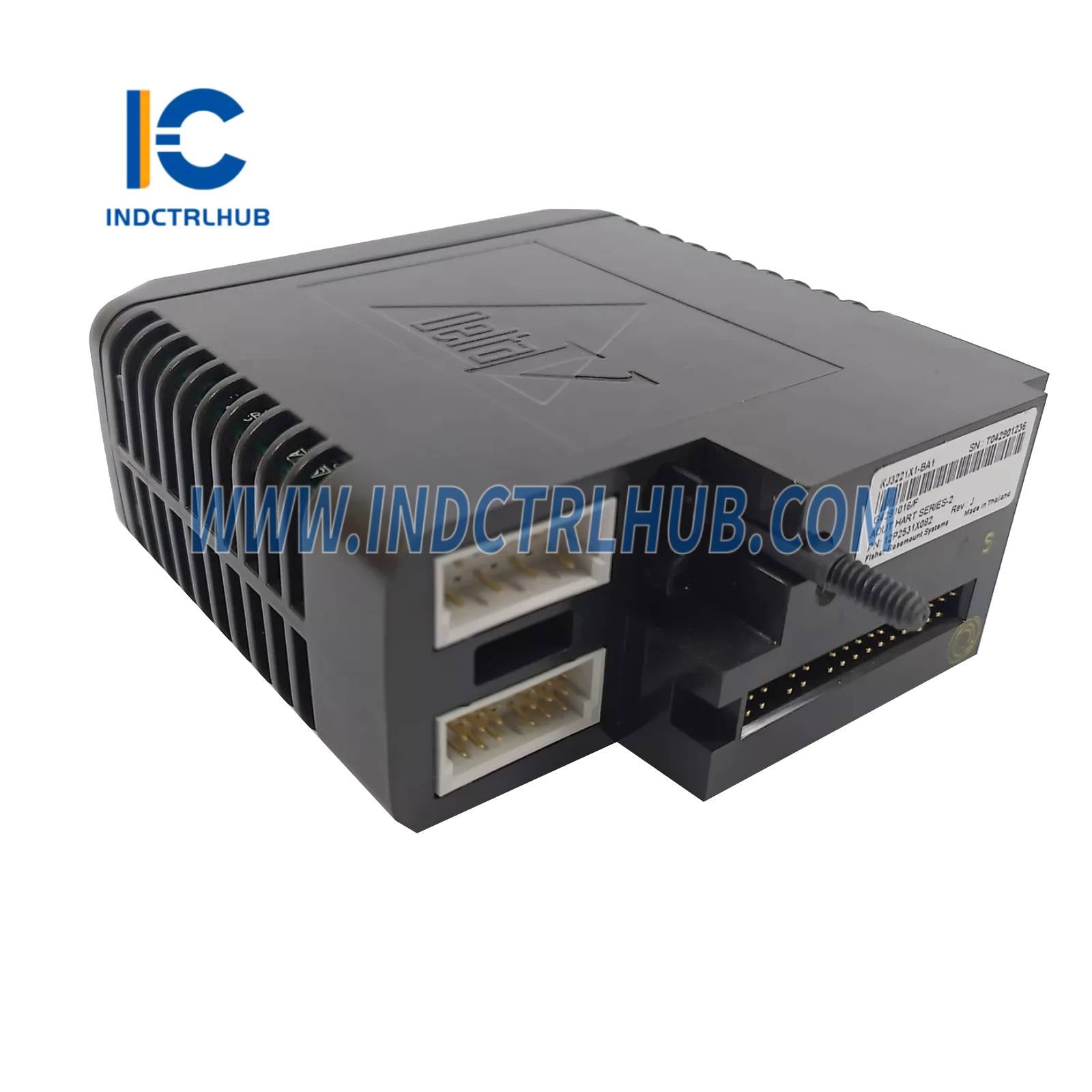

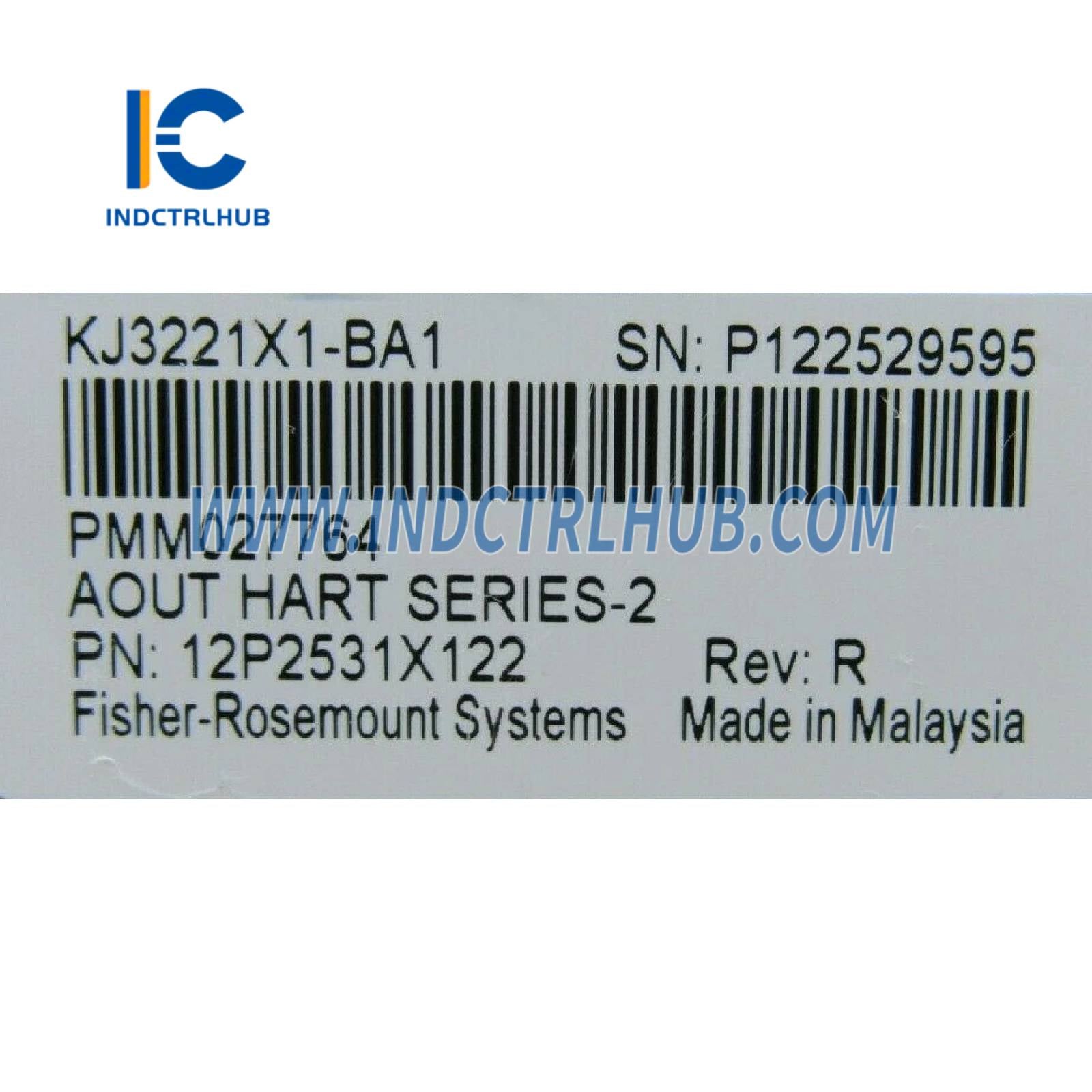

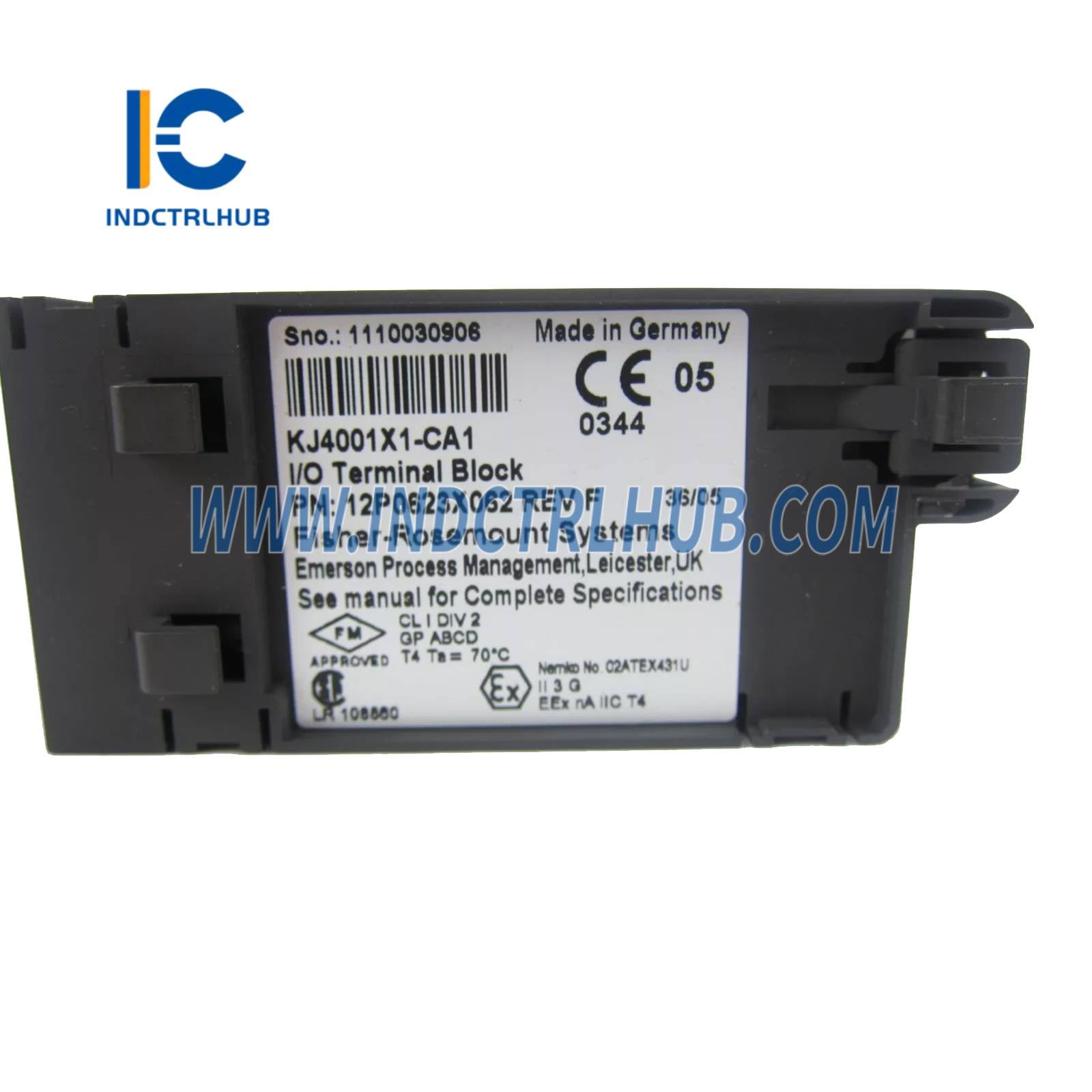

| Komponenty | KJ3221X1-BA1 (AO 4-20 mA HART 8-kanálová I/O karta) + KJ4001X1-CA1 (štandardný I/O terminálový blok) |
Inštalácia a údržba
| Parameter | Špecifikácia |
|---|---|
| Inštalácia | Zástrčka do nosiča I/O rozhrania; neiskriace obvody v teréne musia byť pred vybratím/vložením odpojené od napájania; rotačný kľúčový systém zabezpečuje kompatibilitu |
| Vyberanie/Vkladanie | Nemožno vybrať/vložiť pri zapnutom systéme v nebezpečných oblastiach, pokiaľ nie je potvrdené, že nie sú nebezpečné; vždy len jedna jednotka naraz |
| Údržba | Žiadne časti opraviteľné používateľom; nerozoberajte; kalibrácia nie je potrebná |
| Náhradné diely | Pojistka 250V 2A pre poistkový terminálový blok (model: KJ4010X1-BC1, balenie po 20) |
