Product Description
Detaily produktu

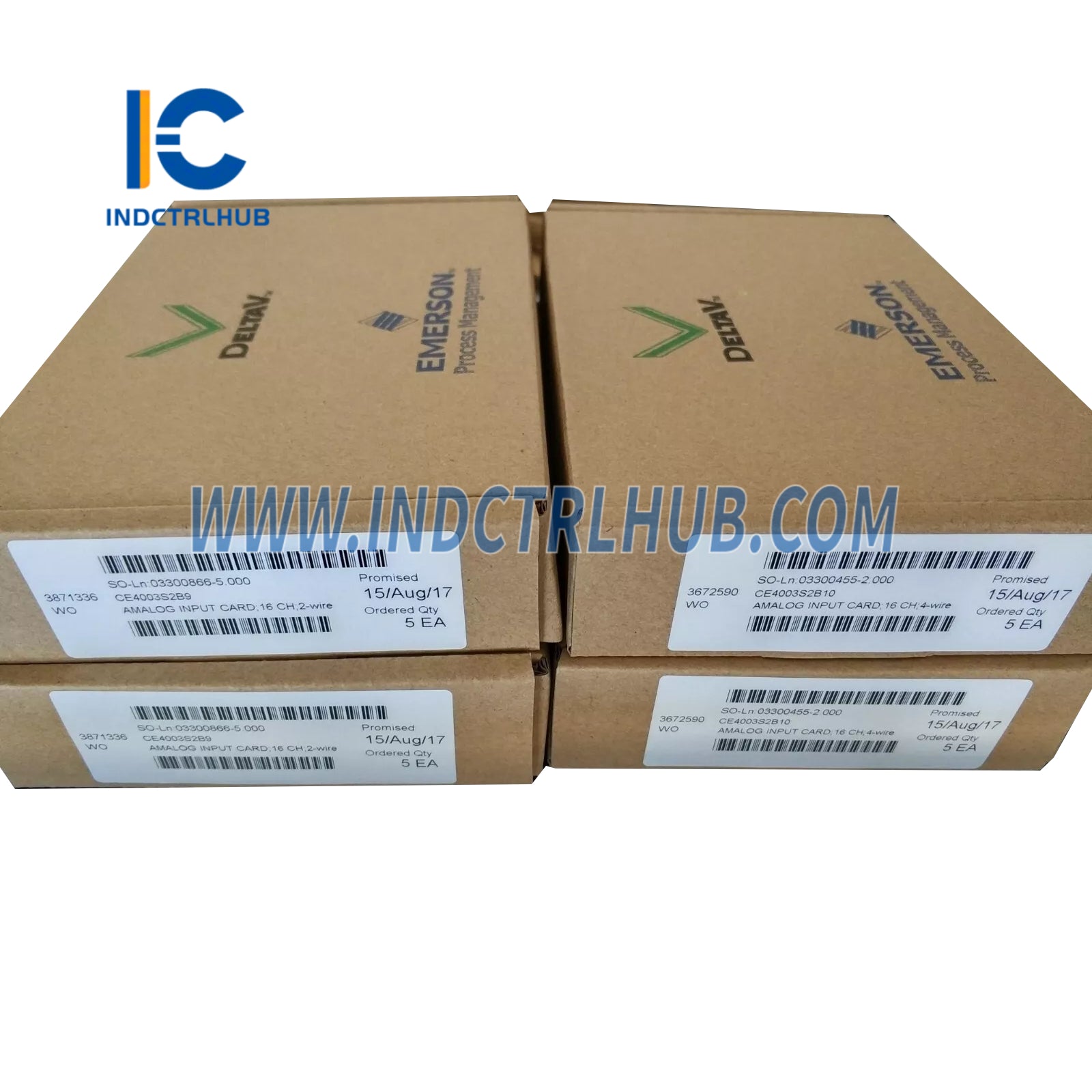

- Výrobca: Emerson
- Model/Číslo dielu: CE4003S2B9
-
Popis:
- Analógová vstupná karta: 16 kanálov, 4-20 mA, HART
- Ukončovací blok: Štandardný 2-vodičový I/O ukončovací blok, simplex
- Podsystém: DeltaV M-series Traditional I/O
- Funkcia: Poskytuje 16-kanálový analógový vstup pre 4-20 mA signály s HART komunikáciou, navrhnutý pre aplikácie riadenia procesov. Štandardný 2-vodičový ukončovací blok podporuje pripojenie 2-vodičových poľných zariadení v simplexnom (neredundantnom) režime.
Technické špecifikácie
Hardvérové špecifikácie (analógová vstupná karta, 16 kanálov, 4-20 mA, HART)
| Parameter | Špecifikácia |
|---|---|
| Počet kanálov | 16 |
| Izolácia | Každý kanál je opticky izolovaný od systému, v továrni testovaný na 1000 VDC |
| Menovitý rozsah signálu (rozsah) | 4 až 20 mA |
| Plný rozsah signálu | 2 až 22 mA, s kontrolou prekročenia rozsahu |
| Prúd LocalBus (menovité 12 VDC) | Typicky 110 mA, maximálne 150 mA |
| Napájanie poľného obvodu na kartu | Maximálne 500 mA pri 24 VDC |
| Presnosť v rozsahu teplôt | 0,2 % rozsahu |
| Rozlíšenie | 16 bitov |
| Opakovateľnosť | 0,05 % rozsahu |
| Frekvencia útlmu | -3 dB pri 2,7 Hz, -20,5 dB pri polovici vzorkovacej frekvencie |
| Kalibrácia | Nie je potrebné |
| Podpora komunikácie HART | HART požiadavka/odpoveď prechodu, HART hlásenie premenných, hlásenie stavu poľa zariadenia |
| Čas skenovania HART | 600-800 ms (typicky) na povolený kanál |
| Vnútorné zapojenie | Trieda I, Div 2, Skupiny A, B, C, D, T4 nezápalné; ATEX 3 G IIC T4 -nL |
| Kľúčovanie svorkovnice | A2 (špecifické pre 2-vodičový alebo 4-vodičový I/O ukončovací blok v simplexnom režime) |
Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | 0 až 60 °C (32 až 140 °F) pre štandardné karty série M; -40 až 70 °C pre sériu 2 Plus |
| Teplota skladovania | -40 až 85 °C (-40 až 185 °F) |
| Relatívna vlhkosť | 5 až 95 %, bez kondenzácie |
| Vzdušné kontaminanty | ISA-S71.04-1985 trieda G3; konformný náter |
| Stupeň ochrany | IP20, NEMA 12 |
| Nebezpečná oblasť/umiestnenie | ATEX 3 G IIC T4; Trieda I, Div 2, Skupiny A, B, C, D, T4 |
| Náraz | 10 g ½-sínusová vlna po dobu 11 ms |
| Vibrácie | 1 mm od vrcholu k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz |
| Rozmery | Výška: 10,7 cm (4,2 palca), Šírka: 4,1 cm (1,6 palca), Hĺbka: 10,5 cm (4,1 palca) |
Vnútorné zapojenie
| Parameter | Špecifikácia |
|---|---|
| Vnútorné zapojenie | Trieda I, Div 2, Skupiny A, B, C, D, T4 nezápalné; ATEX 3 G IIC T4 -nL |
| Nezápalné obvody | Navrhnuté na obmedzenie energie za normálnych prevádzkových podmienok, aby sa zabránilo vzniku iskry |
Funkčné špecifikácie
-
Podpora HART:
- Podporuje HART priechodové požiadavky/odpovede, variabilné hlásenia a hlásenia stavu poľa zariadenia.
- Typický čas skenovania HART: 600-800 ms na povolený kanál.
- Redundancia: Nie je podporovaná pre CE4003S2B9 (len simplexný režim, podľa strany 26).
-
Kompatibilita svorkovnicových blokov:
- Štandardný 2-vodičový I/O ukončovací blok (zahrnutý v CE4003S2B9, kľúčovaný na A2).
- Tiež kompatibilné so 4-vodičovým I/O ukončovacím blokom (CE4003S2B7) pre simplexný režim.
- Pre túto konfiguráciu nie sú k dispozícii možnosti hromadného svorkovnicového bloku ani poistkového svorkovnicového bloku (strana 24).
- Kľúčovanie: Kľúčovanie I/O karty nastavené na A2, zabezpečujúce kompatibilitu s 2-vodičovými alebo 4-vodičovými I/O ukončovacími blokmi v simplexnom režime.
- Počítadlo impulzov: Nie je použiteľné pre túto kartu.
- Poradie udalostí (SOE): Nie je použiteľné pre túto kartu.
Inštalácia a údržba
-
Inštalácia:
- Zasúva sa do nosiča I/O rozhrania (montáž na DIN lištu).
- Neiskriace obvody v teréne musia byť pred odstránením/vložením v nebezpečných oblastiach odpojené od napájania (podľa inštrukcií pre zónu 2, 12P2046, alebo triedu I divíziu 2, 12P1293).
- Rotujúci kľúčový systém (A2) zabezpečuje správne priradenie karty k terminálovému bloku.
-
Údržba:
- Žiadne časti opraviteľné používateľom; nerozoberajte.
- Kalibrácia nie je potrebná (kalibračné údaje sú uložené na karte).
-
Výmena:
- V bezpečných oblastiach je možné moduly vymieňať pod napätím.
- V nebezpečných oblastiach dodržiavajte inštrukcie pre zónu 2 (12P2046) alebo triedu I divíziu 2 (12P1293).
- Mal by byť odstránený/vložený iba jeden modul naraz.
Kompatibilita systému
- Kompatibilné s: ovládačmi DeltaV série M.
- Nekompatibilné s: nosičmi ovládačov série S (strana 26).
-
Prípojky v teréne:
- Navrhnuté pre neiskriace obvody v prostrediach triedy I, divízia 2.
- ATEX -nL (neiskriaci) pre nebezpečné oblasti, minimalizujúci riziká vzplanutia počas bežnej prevádzky (vylučuje odstránenie/vloženie pod napätím).
Objednávacie informácie
| Popis | Číslo modelu |
|---|---|
| Analógová vstupná karta: 16 kanálov 4-20 mA, HART | |
| Štandardný 2-vodičový I/O ukončovací blok, simplex | CE4003S2B9 |
