Product Description
Prehľad produktu

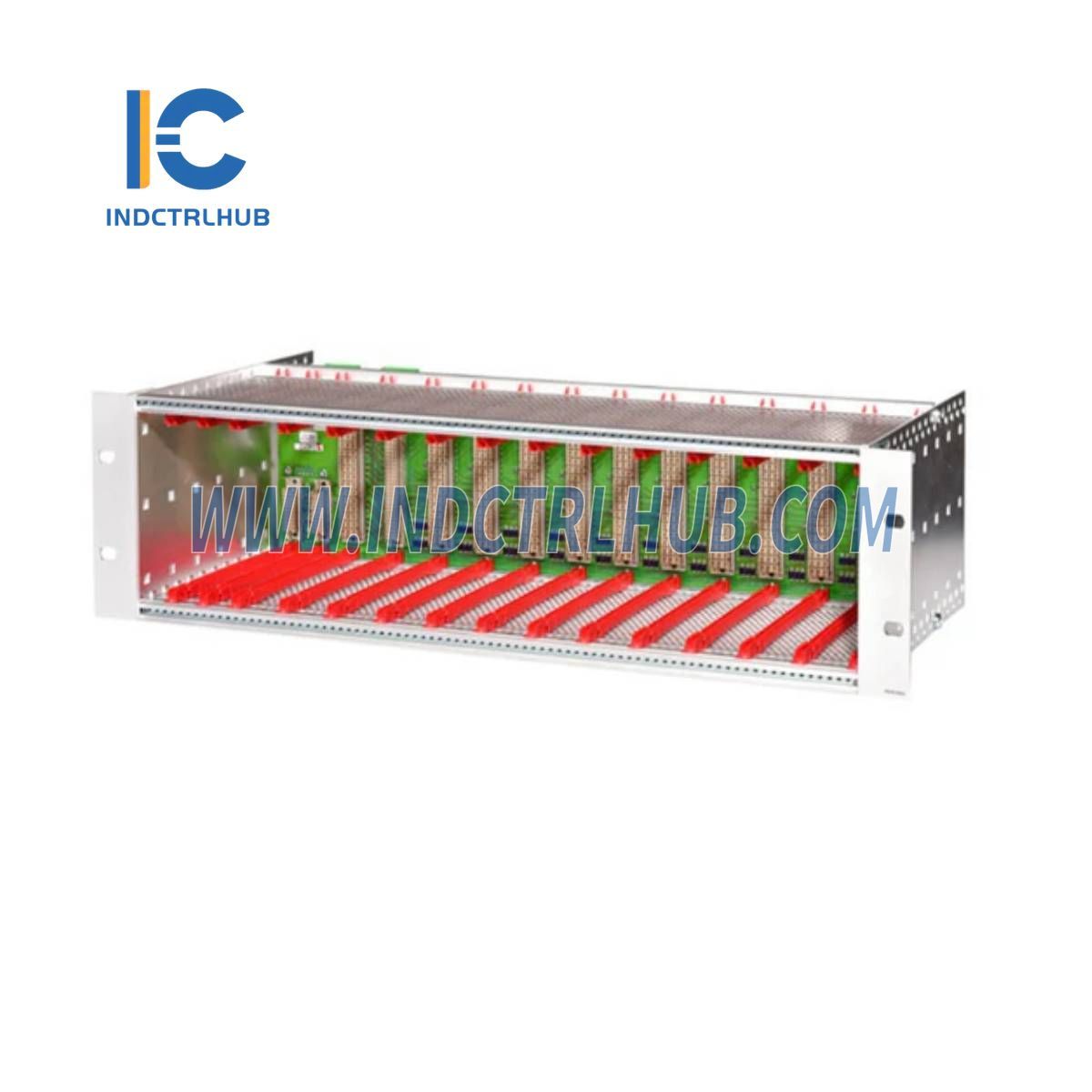

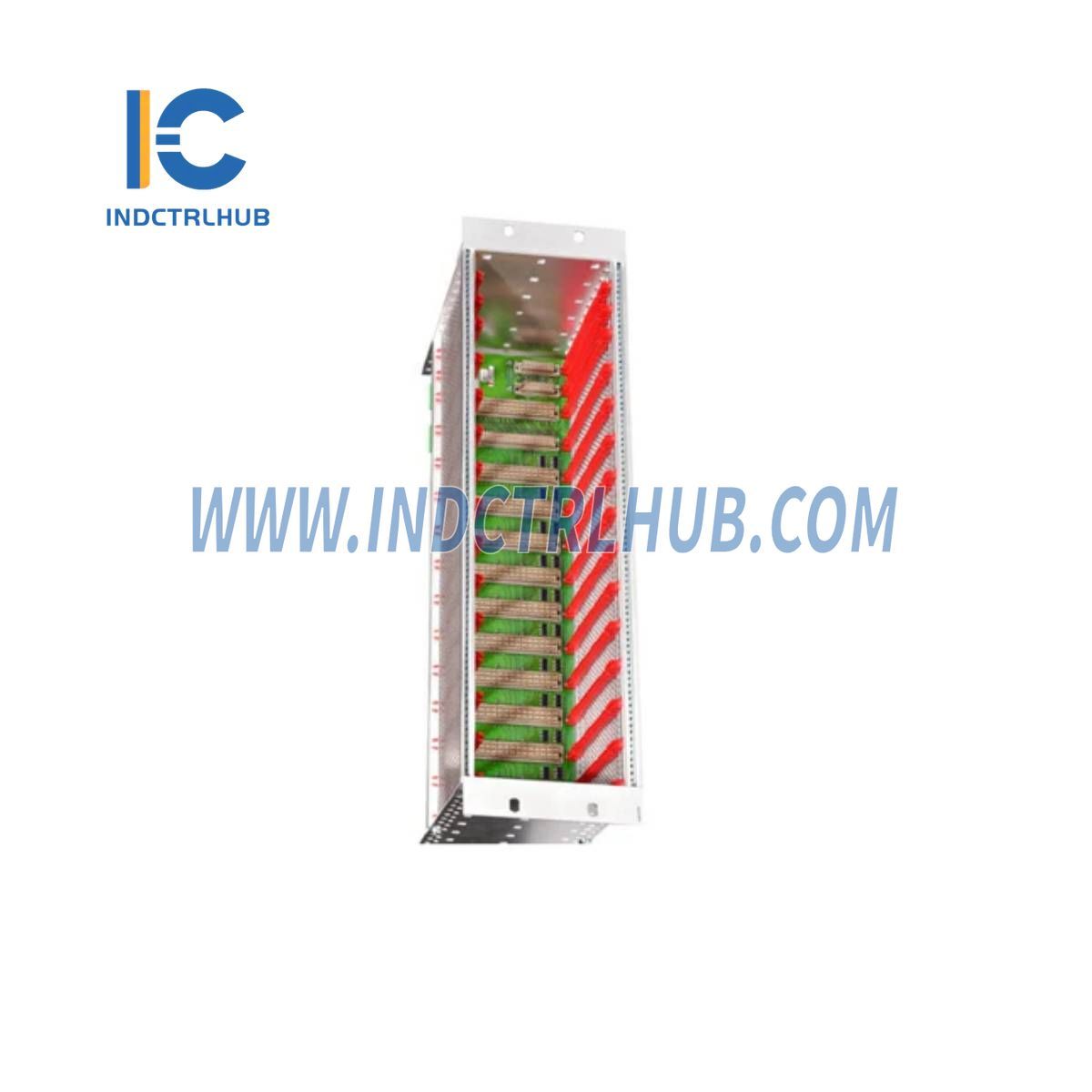

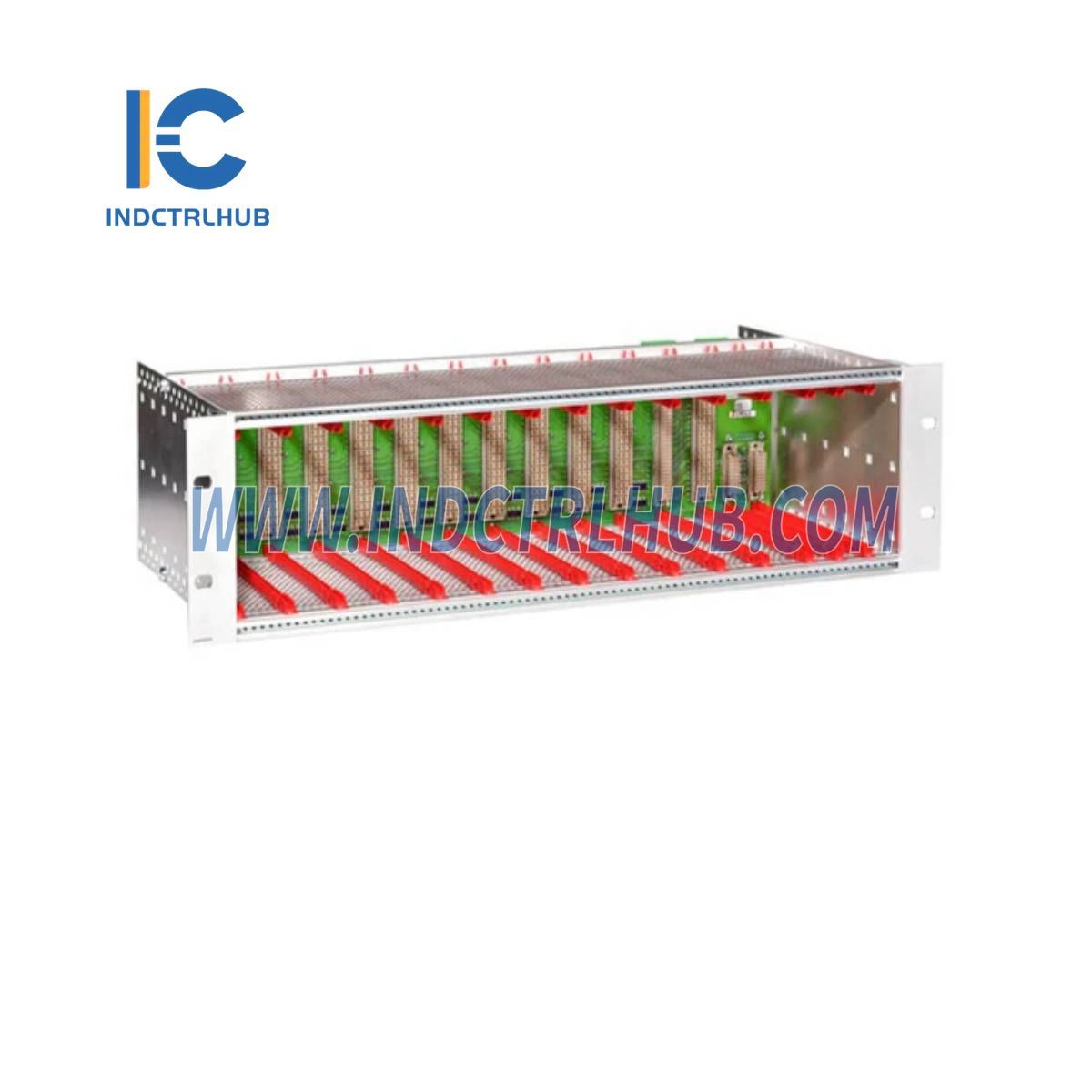

The Emerson A6500-SR je systémový rack navrhnutý na použitie v rámci ochranného systému strojov AMS 6500 ATG. Je to 19” rack (šírka 84HP a výška 3RU) podporujúci inštaláciu viacerých ochranných a komunikačných kariet, čo z neho robí pevné a škálovateľné riešenie pre monitorovanie priemyselných strojov.
Kľúčové vlastnosti
• Podpora až 11 ochranných kariet (A6500-UM & A6500-TP)
• Vyhradené sloty pre reléové (A6500-RC) a komunikačné (A6500-CC) karty
• Redundantné napájanie pre zvýšenú spoľahlivosť
• Pevný dizajn s ochranou IP20
• Konformný náter pre odolnosť voči vzdušným kontaminantom
• Navrhnuté pre priemyselné prostredia s vysokou odolnosťou proti vibráciám a otrasom
Technické špecifikácie
Napájanie
|
Parameter |
Špecifikácia |
|---|---|
|
Menovité napájacie napätie |
+24V DC redundantné |
|
Napäťové limity |
+19V až +32V DC |
|
Spotreba energie (sloty) |
<100W pre inštalované karty |
|
Spotreba energie (výstupy) |
<150W pre externé digitálne výstupy |
Rozloženie slotov
|
Typ slotu |
Kapacita |
Veľkosť slotu |
|---|---|---|
|
Sloty pre meracie karty (A6500-UM & A6500-TP) |
11 slotov |
6HP každý |
|
Slot pre reléovú kartu (A6500-RC) |
1 slot |
10HP |
|
Sloty pre komunikačné karty (A6500-CC) |
2 sloty (pre redundanciu) |
4HP každý |
Environmentálne a všeobecné špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Trieda ochrany |
IP20 (montáž do stojana), inak IP00 |
|
Konformný náter |
HumiSeal® 1B31 EPA (ISA-S71.04-1985 trieda G3) |
|
Prevádzková teplota |
-20 °C až +70 °C (-4 °F až 158 °F) s núteným chladením -20 °C až +55 °C (-4 °F až 131 °F) bez núteného chladenia |
|
Teplota skladovania |
-40°C až +85°C (-40°F až 185°F) |
|
Relatívna vlhkosť |
5 % až 95 % bez kondenzácie |
|
Odolnosť proti vibráciám |
0,15mm (10-55 Hz), 20m/s² (55-150 Hz) (IEC 60068-2-6) |
|
Odolnosť proti otrasom |
150m/s², 4000 nárazov na os (IEC 60068-2-27) |
|
Prevádzková nadmorská výška |
<2000 m nad morom |
Špecifikácie konektorov a svoriek
|
Komponent |
Typ & štandard |
|---|---|
|
Slot pre meraciu kartu |
F48 samica (IEC 60603-2) |
|
Slot pre reléovú kartu |
C96 samica & F48 samica (IEC 60603-2) |
|
Slot pre komunikačnú kartu |
C30 samica (IEC 60603-2) |
|
Svorky napájania |
2,5mm² zasúvateľné pružinové svorky s push-in pripojením |
|
I/O svorky |
1,5mm² zasúvateľné pružinové svorky s push-in pripojením |
|
SUB-D konektor |
SUB-D 9 tienený, UNC 4-40 skrutkovací zámok |
Fyzikálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Rozmery |
3RU/84HP (IEC 60297) |
|
Hmotnosť |
~2400g (5.291 lbs) (bez obalu) |
