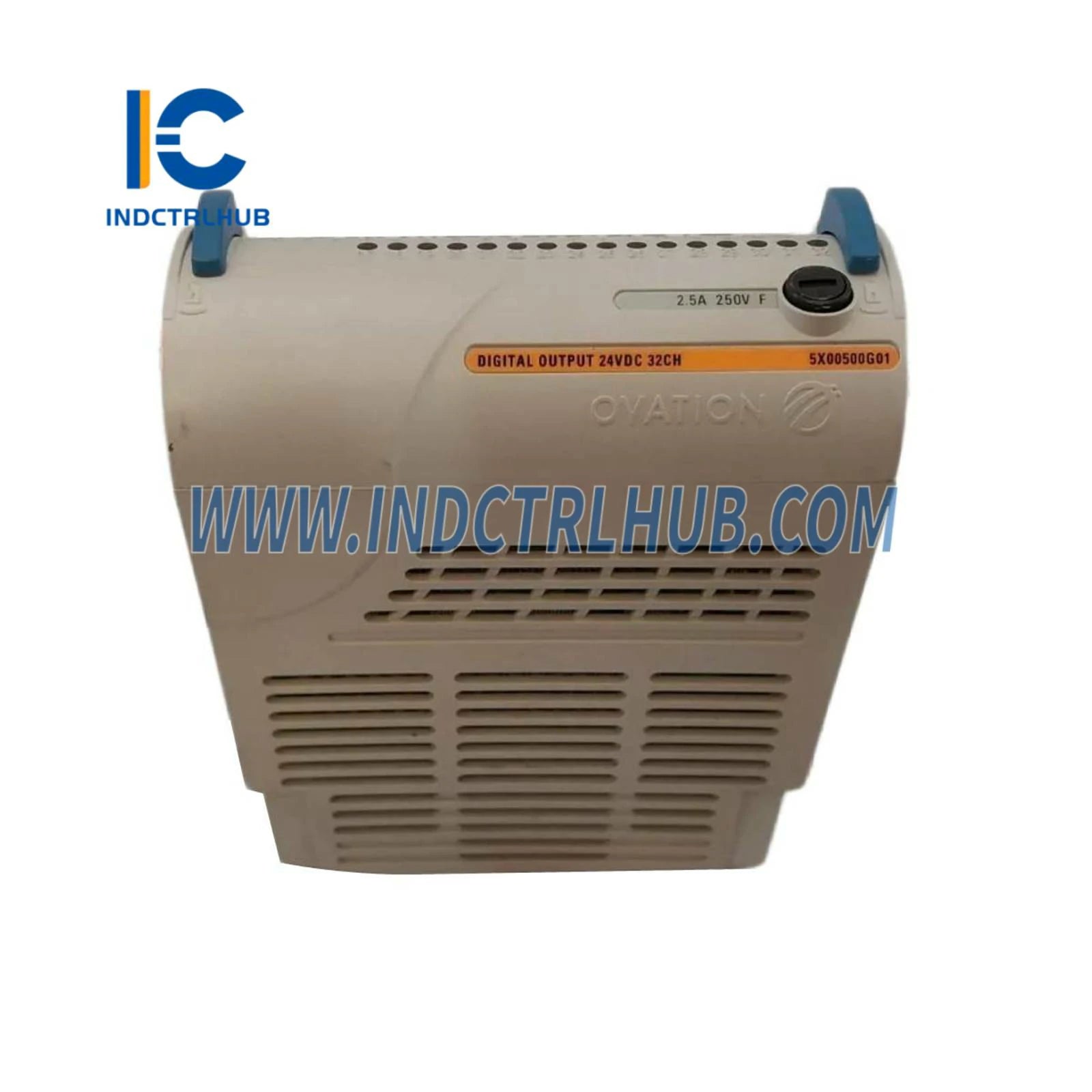

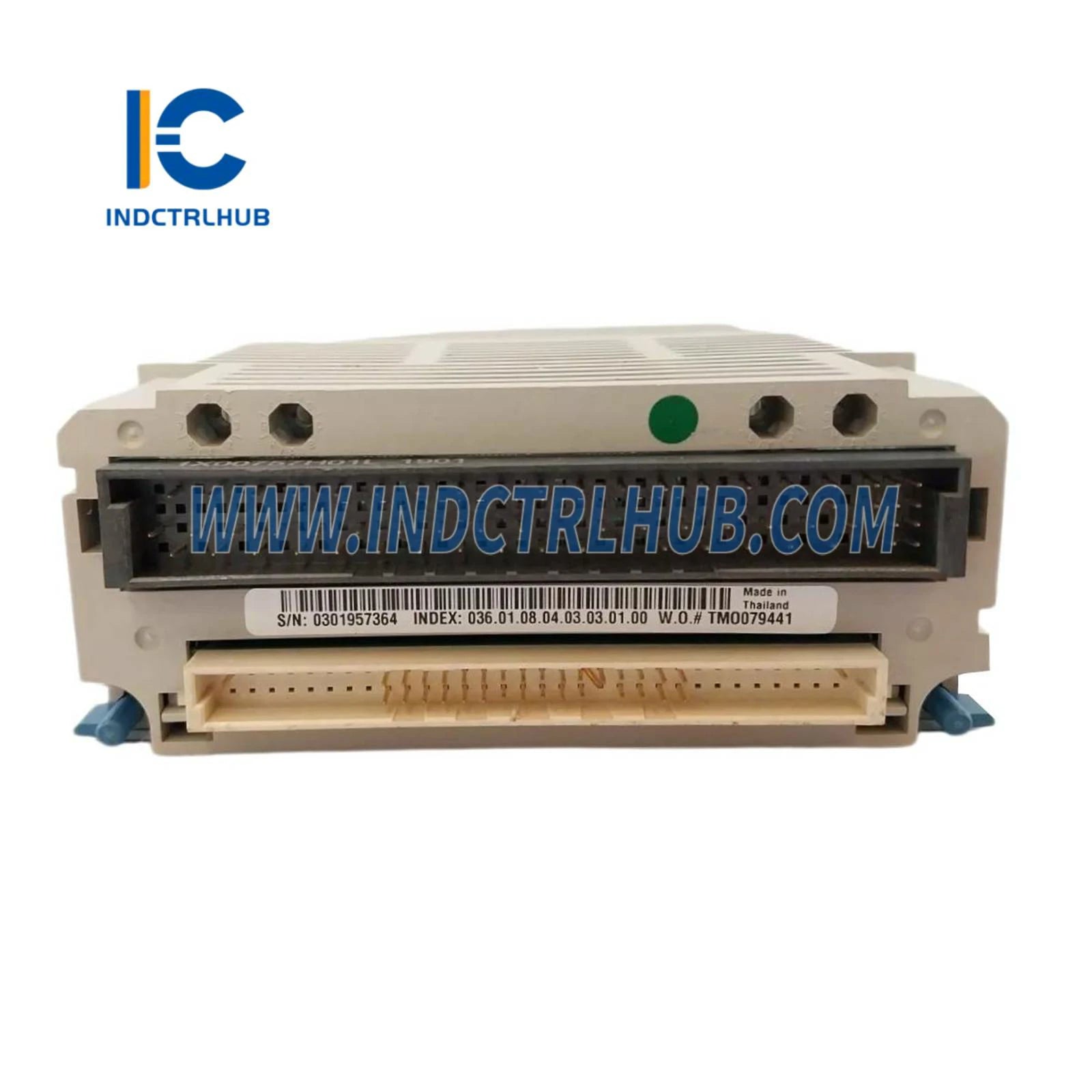

Emerson 5X00500G01 Ovation 32-kanálový digitálny výstupný modul

Emerson 5X00500G01 Ovation 32-kanálový digitálny výstupný modul

Emerson 5X00500G01 predstavuje riešenie digitálnych výstupov s vysokou hustotou navrhnuté pre náročné aplikácie riadenia procesov v prostredí Emerson Ovation DCS. Tento 32-kanálový modul poskytuje chránené prúdové zdrojové DC výstupy s hodnotením 500 mA na kanál, kombinujúc výnimočnú hustotu kanálov s robustnou elektrickou izoláciou na ovládanie solenoidových ventilov, štartérov motorov, kontrolných svetiel a ďalších zariadení v priemyselných automatizačných systémoch.

Technické špecifikácie

• Číslo modelu: 5X00500G01
• Počet kanálov: 32 nezávislých digitálnych výstupných kanálov
• Typ výstupu: Chránené prúdové zdrojové DC výstupy
• Prúdové hodnotenie: max. 500 mA na kanál
• Rozsah výstupného napätia: 18-30 VDC nominálne (typicky 24 VDC)
• Izolácia: Galvanická izolácia medzi kanálmi a systémovou logikou
• Ochrana: Ochrana proti skratu a preťaženiu na každý kanál
• Diagnostické schopnosti: Detekcia a hlásenie porúch jednotlivých kanálov
• Čas odozvy: <10 ms typické zapnutie/vypnutie
• Prevádzková teplota: 0°C až +60°C (+32°F až +140°F)
• Spotreba energie: max. 15 W (logická strana), napájanie poľa závisí od záťaže
• Montáž: Kompatibilný so štandardným Ovation I/O rackom
• Certifikácia: CE, UL508, CSA C22.2, ATEX zóna 2 certifikované
• MTBF: >200 000 hodín za normálnych prevádzkových podmienok

Pokročilá výstupná architektúra

5X00500G01 využíva inteligentnú technológiu výstupného ovládača, ktorá kombinuje polovodičové prepínanie s komplexnou ochrannou obvodovou technikou. Každý kanál má nezávislé detekovanie skratu, monitorovanie tepelných preťažení a diagnostiku otvoreného obvodu. Konfigurácia modulu s prúdovým zdrojom poskytuje pozitívne prepínanie 24 VDC napájania poľa, čo ho robí ideálnym pre ovládanie induktívnych záťaží, ako sú solenoidové ventily a cievky relé, pričom minimalizuje elektromagnetické rušenie.

Kľúčové vlastnosti a výkonnostné výhody

• Vysoká hustota kanálov: 32 výstupov v jednom module znižuje požiadavky na priestor v ráme a náklady systému v porovnaní s alternatívami s nižšou hustotou
• Robustná ochrana: Elektronické poistky na každom kanáli eliminujú falošné spustenia a zároveň chránia pred poruchami vedenia a zlyhaniami zariadení
• Komplexná diagnostika: Detekcia porúch v reálnom čase identifikuje skraty, otvorené zaťaženia a prekročenie teploty s granularitou na úrovni kanálov
• Galvanická izolácia: Izolácia 1500 VAC medzi poľnými obvodmi a riadiacou logikou zabraňuje zemniacim slučkám a zvyšuje odolnosť proti šumu
• Prevádzka s možnosťou výmeny za chodu: Dizajn umožňujúci výmenu modulu v teréne bez vypnutia systému alebo prerušenia procesu
• LED indikátory stavu: LED diódy na každý kanál poskytujú okamžitú vizuálnu spätnú väzbu o stavoch výstupov pre rýchlu diagnostiku
• Induktívne zaťaženie: Vstavaná ochrana spätnou diódou bezpečne spravuje energiu uloženú v cievkach solenoidov a vinutiach relé

Priemyselné aplikačné scenáre

Valve Manifold Control - Ropa a plyn: Na offshore výrobných plošinách a pozemných spracovateľských zariadeniach 5X00500G01 ovláda banky pneumatických solenoidových ventilov riadiacich procesnú izoláciu, núdzové vypínacie systémy a smerovanie prietoku. Kapacita 32 kanálov modulu dokonale zodpovedá štandardným konfiguráciám ventilových rozvodov, zatiaľ čo jeho výstupné hodnotenie 500 mA zvláda pilotované aj priamo ovládané solenoidy. Diagnostické schopnosti detegujú zlyhania cievok ventilov pred ich dopadom na výrobu, čo umožňuje prediktívne stratégie údržby.

Motor Starter Interfacing - Výroba elektrickej energie: Uhoľné a kombinované cykly elektrární využívajú modul na prepojenie s motorovými riadiacimi centrami (MCC) pre pomocné zariadenia ako čerpadlá, ventilátory a dopravníky. Každý výstupný kanál ovláda riadiacu cievku kontaktora motorového štartéra, pričom diagnostika porúch detekuje zlyhania cievky alebo problémy s vedením. Rýchla odozva modulu zabezpečuje presné sekvenovanie spúšťania zariadení počas uvádzania jednotky do prevádzky a zmien záťaže.

Annunciator & Alarm Systems - Chemické spracovanie: Chemické závody používajú 5X00500G01 na ovládanie signalizačných panelov, stohových svetiel a zvukových alarmov v celom procese. Vysoký počet kanálov podporuje komplexné alarmové systémy s individuálnymi indikátormi pre odchýlky teploty, tlaku, hladiny a prietoku. Galvanická izolácia zabraňuje elektrickému šumu z procesného zariadenia poškodzovať alarmové signály, čím zabezpečuje spoľahlivé upozornenie operátora počas abnormálnych podmienok.

Batch Sequencing - Farmaceutická výroba: V farmaceutických dávkových reaktoroch modul riadi ventily na pridávanie zložiek, motory miešadiel, vykurovacie/chladiace systémy a odberové zariadenia. Deterministická výstupná odozva umožňuje presné načasovanie krokov receptúry, čo je kľúčové pre kvalitu produktu a súlad s predpismi. Diagnostika na úrovni kanálov overuje správnu činnosť ventilov počas každého dávkového cyklu, čím vytvára elektronický auditný záznam pre validáciu FDA.

Úprava vody - mestské služby: Čističky odpadových vôd používajú modul na riadenie čerpadiel dávkovania chemikálií, mechanizmov čistiacich nádrží, ventilov spätného preplachu filtrov a UV dezinfekčných systémov. Chránené výstupy modulu odolávajú drsnému elektrickému prostrediu čerpacích staníc a mokrých šácht, kde vlhkosť a korozívne plyny predstavujú výzvu pre konvenčné riadiace systémy založené na relé. Diaľková diagnostika znižuje počet výjazdov servisného personálu obsluhujúceho rozptýlené zdvíhacie stanice.

Technické riešenia a systémová integrácia

Prispôsobenie záťaže a dimenzovanie: Hodnotenie 500 mA na kanál vyhovuje väčšine priemyselných solenoidových ventilov, pilotných relé a signalizačných lámp bez potreby externého zosilnenia. Pre záťaže s vyšším prúdom, ako sú veľké kontaktory alebo štartéry motorov, modul ovláda medzikrokové relé, ktoré prepína hlavné napájacie obvody. Inžinieri by mali overiť, že celkový prúd modulu (súčet všetkých aktívnych kanálov) zostáva v rámci kapacity poľného napájania, typicky 16A pre plne zaťažený modul.

Zapojenie a ukončenie: Poľné vedenie sa ukončuje na svorkovnicových blokoch Ovation (5A26137G03 alebo ekvivalent), ktoré poskytujú skrutkové svorky pre vodiče 14-22 AWG. Odnímateľná konštrukcia svorkovnicového bloku umožňuje predbežné zapojenie a testovanie pred inštaláciou modulu. Každý výstupný kanál vyžaduje dve pripojenia: prepínaný kladný výstup a spoločnú návratovú cestu k zápornému terminálu poľného napájania. Správne vedenie vodičov oddeľuje výstupné obvody od analógových signálnych káblov, aby sa minimalizovalo elektromagnetické rušenie.

Diagnostika porúch a riešenie problémov: Modul nepretržite monitoruje každý výstupný kanál na prítomnosť porúch. Skratové poruchy (výstup skratovaný na zem) okamžite spustia vypnutie kanála a nastavia diagnostický indikátor viditeľný v ovládacom rozhraní Ovation. Detekcia otvoreného obvodu identifikuje prerušené vodiče alebo odpojené poľné zariadenia, keď je výstup zapnutý, ale prúd nepreteká. Ochrana proti prehriatiu sleduje odvod tepla modulu a obmedzuje výstupy, ak sa približujú tepelné limity, čím zabraňuje poškodeniu a zároveň udržiava čiastočnú funkčnosť.

Redundancia a dostupnosť: V kritických riadiacich aplikáciách inžinieri nasadzujú duálne moduly 5X00500G01 v redundantných konfiguráciách, kde každý modul ovláda samostatné poľné zariadenia vykonávajúce rovnakú funkciu (napr. dve uzatváracie ventily v sérii). Riadič Ovation automaticky spravuje logiku hlasovania výstupov, čím zabezpečuje, že oba redundantné výstupy sledujú riadiaci algoritmus. Počas výmeny modulu redundantný kanál udržiava riadenie procesu bez prerušenia.

Konfigurácia & uvedenie do prevádzky

5X00500G01 sa integruje do systémov Ovation prostredníctvom inžinierskeho prostredia Developer Studio. Konfigurácia zahŕňa priradenie každého výstupného kanála k značke riadiacej stratégie, definovanie prahov diagnostických alarmov a nastavenie povolení núteného výstupu pre údržbové činnosti. Modul podporuje priamu kontrolu výstupu (príkazy zapnutia/vypnutia z logiky) aj moduláciu šírky impulzu pre aplikácie vyžadujúce riadenie intenzity lampy alebo proporcionálne polohovanie ventilu.

Údržba a správa životného cyklu

Bežná údržba pozostáva zo štvrťročnej kontroly upevnenia spojení terminálových blokov a ročnej verifikácie diagnostických funkcií pomocou vstavaných testovacích režimov. Výstupné ovládače modulu so solid-state technológiou eliminujú opotrebovacie mechanizmy spojené s elektromechanickými relé, čím predlžujú životnosť nad 20 rokov v typických priemyselných prostrediach. Originálne náhradné moduly Emerson zabezpečujú kompatibilitu s existujúcimi terminálovými blokmi a zachovávajú certifikácie systému potrebné pre inštalácie v nebezpečných oblastiach.

Stratégie optimalizácie výkonu

Pre maximalizáciu spoľahlivosti systému rozdeľte vysokoprúdové záťaže medzi viaceré kanály namiesto ich sústredenia na susedné výstupy, čo zlepšuje odvádzanie tepla. Zoskupte výstupy podľa funkčnej oblasti (napr. všetky ventily reaktora na jednom module, všetky štartéry čerpadiel na inom) pre zjednodušenie riešenia problémov a zníženie krížového zapojenia medzi I/O stojanmi. Implementujte pravidelné cvičenie výstupov pre zriedkavo používané kanály (napr. ventily núdzového vypnutia) na overenie funkčnosti a zabránenie oxidácii kontaktov v zariadeniach nižšieho stupňa.
