Product Description

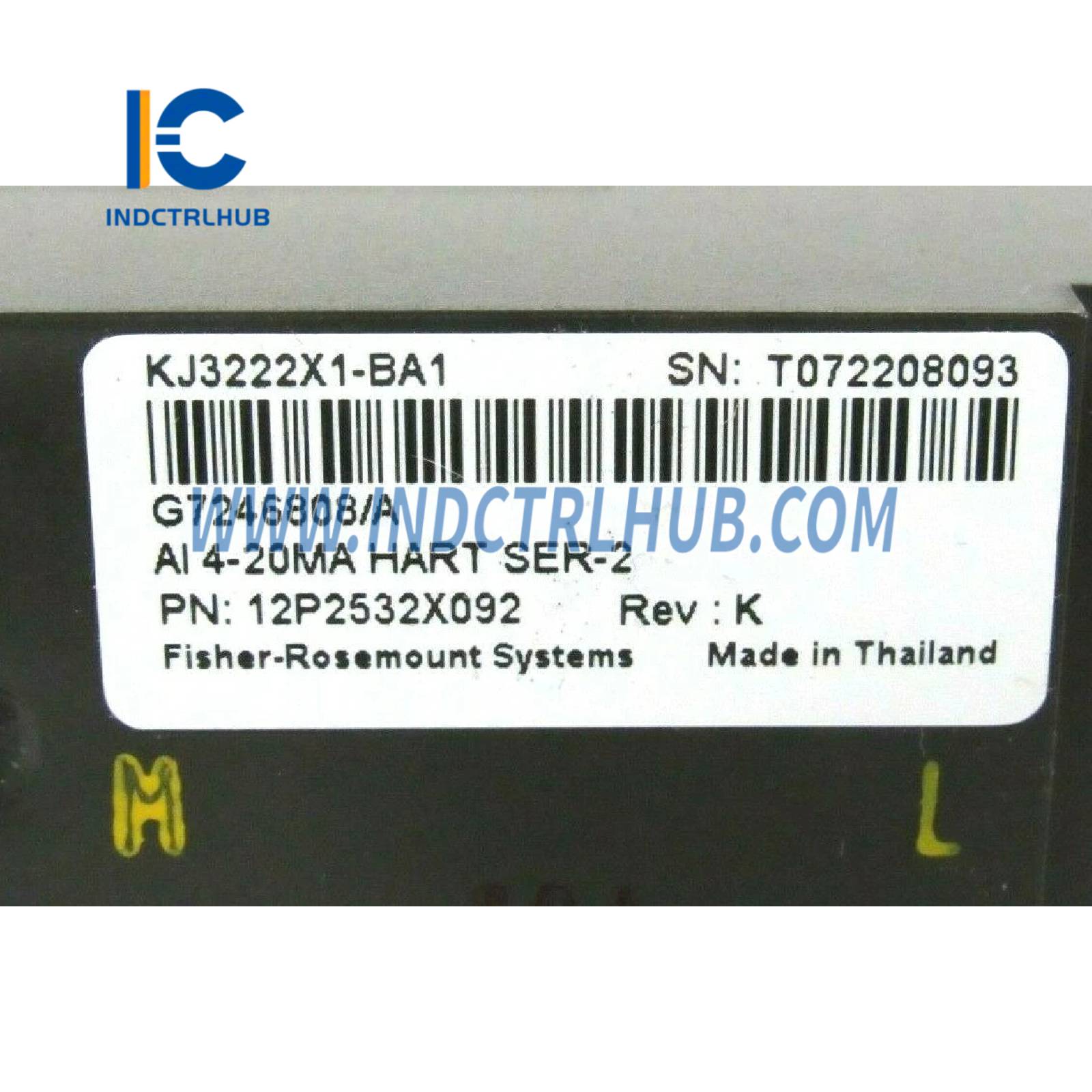

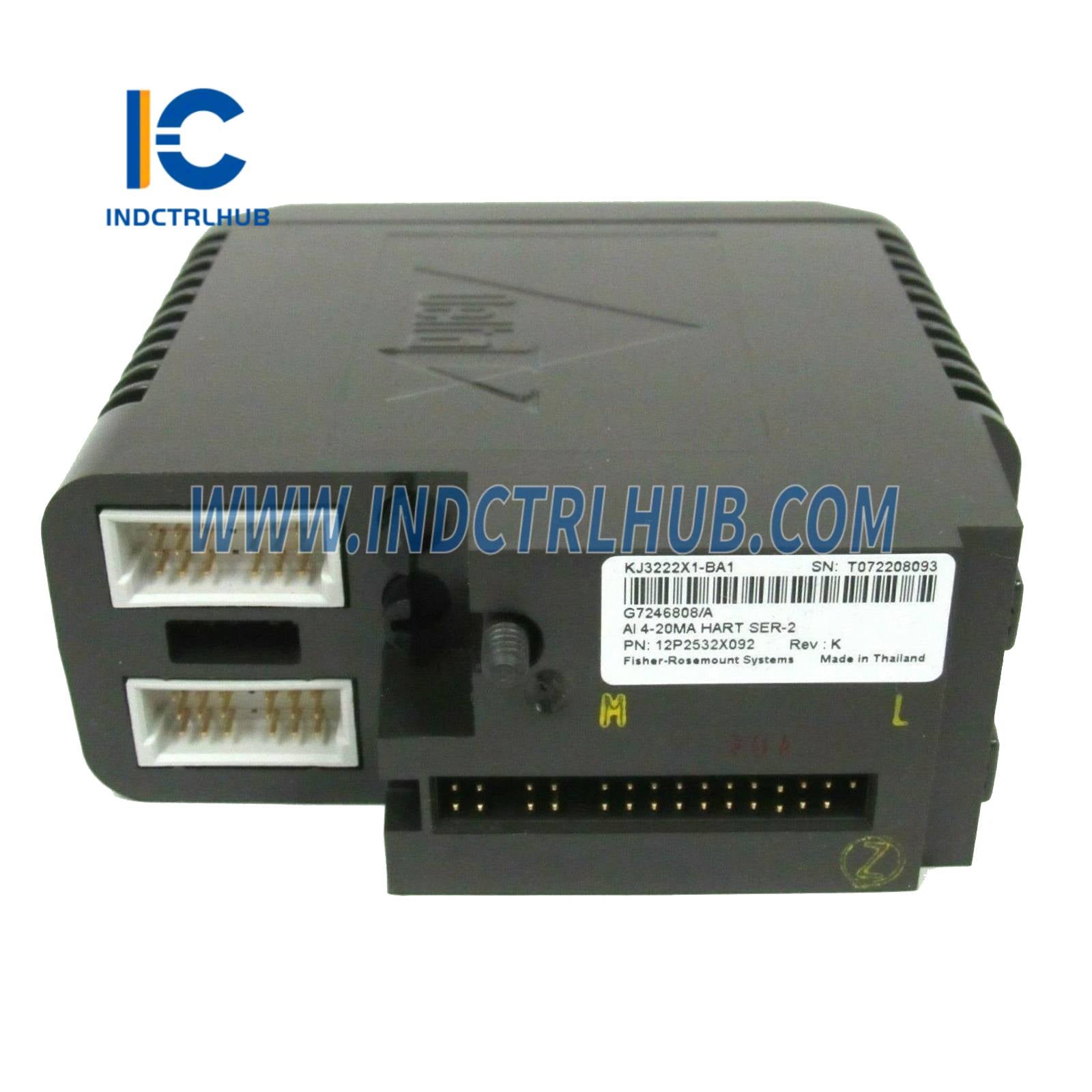

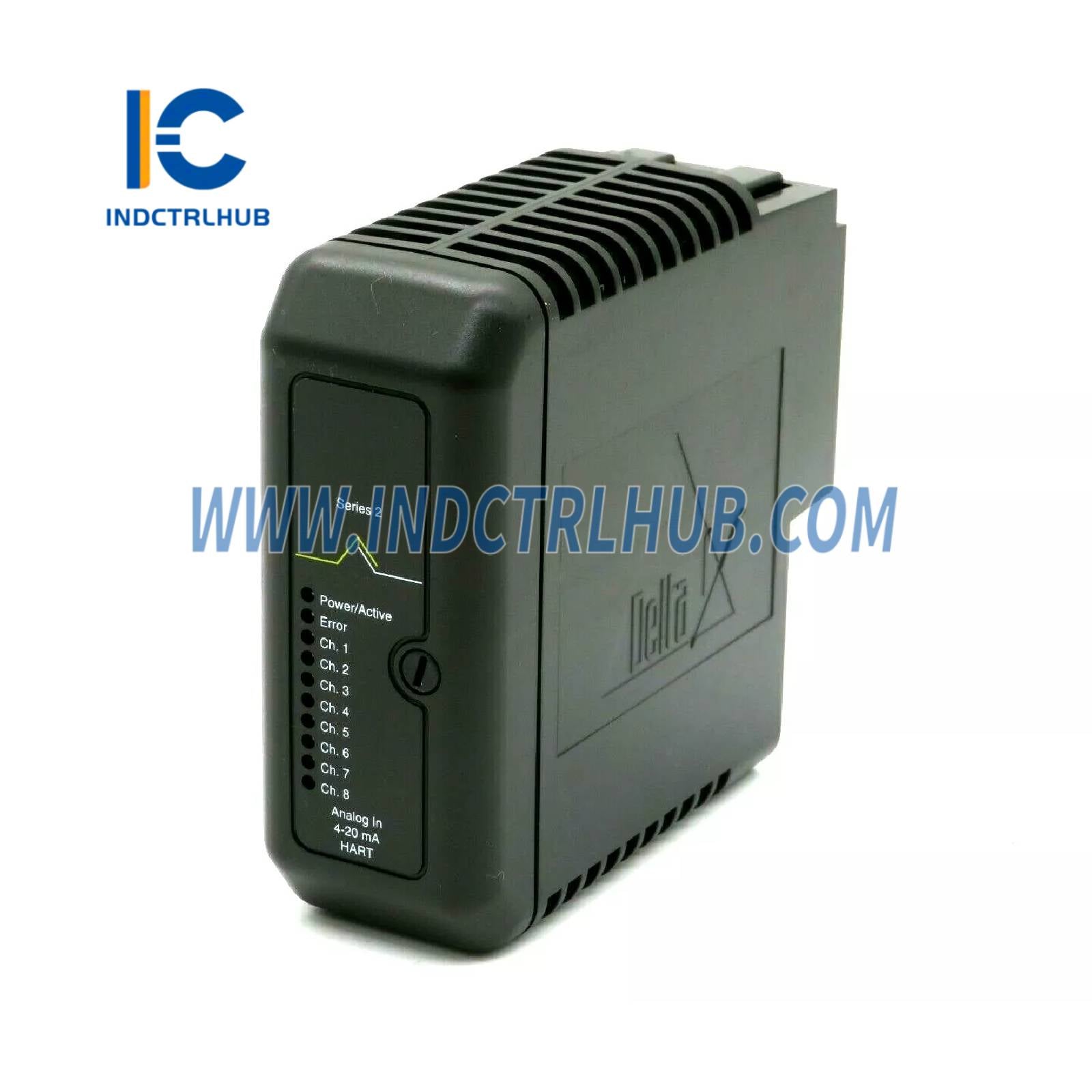

Emerson 12P2532X092 KJ3222X1-BA1 Analógový vstup CHARM
Prehľad produktu
- Emerson 12P2532X092, tiež označovaný ako KJ3222X1-BA1, je modul analógového vstupu navrhnutý pre distribuovaný riadiaci systém DeltaV (DCS) so sériou S tradičného I/O. Tento modul spracováva analógové vstupné signály 4-20 mA s komunikáciou HART z poľných zariadení, ako sú tlakové, teplotné alebo prietokové prevodníky pre aplikácie riadenia procesov. Je široko používaný v odvetviach ako ropa a plyn, chemický priemysel a výroba energie, ponúkajúc robustnú integráciu so systémami DeltaV. Na rozdiel od modulov založených na CHARM je toto tradičná I/O karta navrhnutá na použitie so špecifickými svorkovnicami a nosičmi.
Technické špecifikácie
- 12P2532X092 (KJ3222X1-BA1) má nasledujúce špecifikácie podľa dokumentácie Emerson a priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 12P2532X092 (KJ3222X1-BA1) |
| Výrobca | Emerson |
| Popis | Analógový vstup, 8-kanálový, 4-20 mA, HART, séria 2 |
| Séria | DeltaV S-séria (tradičné I/O) |
| Typ vstupu | 4-20 mA analógový vstup s HART (2-vodičové alebo 4-vodičové zariadenia) |
| Počet kanálov | 8 |
| Rozsah vstupu | 4-20 mA (lineárne škálovanie) |
| Presnosť | ±0,1 % rozsahu |
| Rozlíšenie | 16-bitový A/D prevodník |
| Napájanie | Napájané cez LocalBus, typicky 6,3 V DC pri 100 mA |
| Izolácia | Galvanická izolácia (od poľa k systému, 300 V RMS) |
| Napájanie slučky | 24 V DC napájanie slučky pre 2-vodičové prevodníky (s vhodnou svorkovnicou) |
| Podpora HART | Podporuje komunikáciu HART pre diagnostiku zariadení a konfiguráciu |
| Environmentálne špecifikácie | Okolitá teplota: -40 °C až +70 °C Ráz: 10 g ½ sínusová vlna po dobu 11 ms Vibrácie: 1 mm vrchol k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz Vzdušné kontaminanty: ISA-S71.04–1985 trieda G3 Relatívna vlhkosť: 5 % až 95 % bez kondenzácie |
| Rozmery | Približne 12 cm x 4 cm x 14 cm |
| Hmotnosť | Približne 0,4 kg |

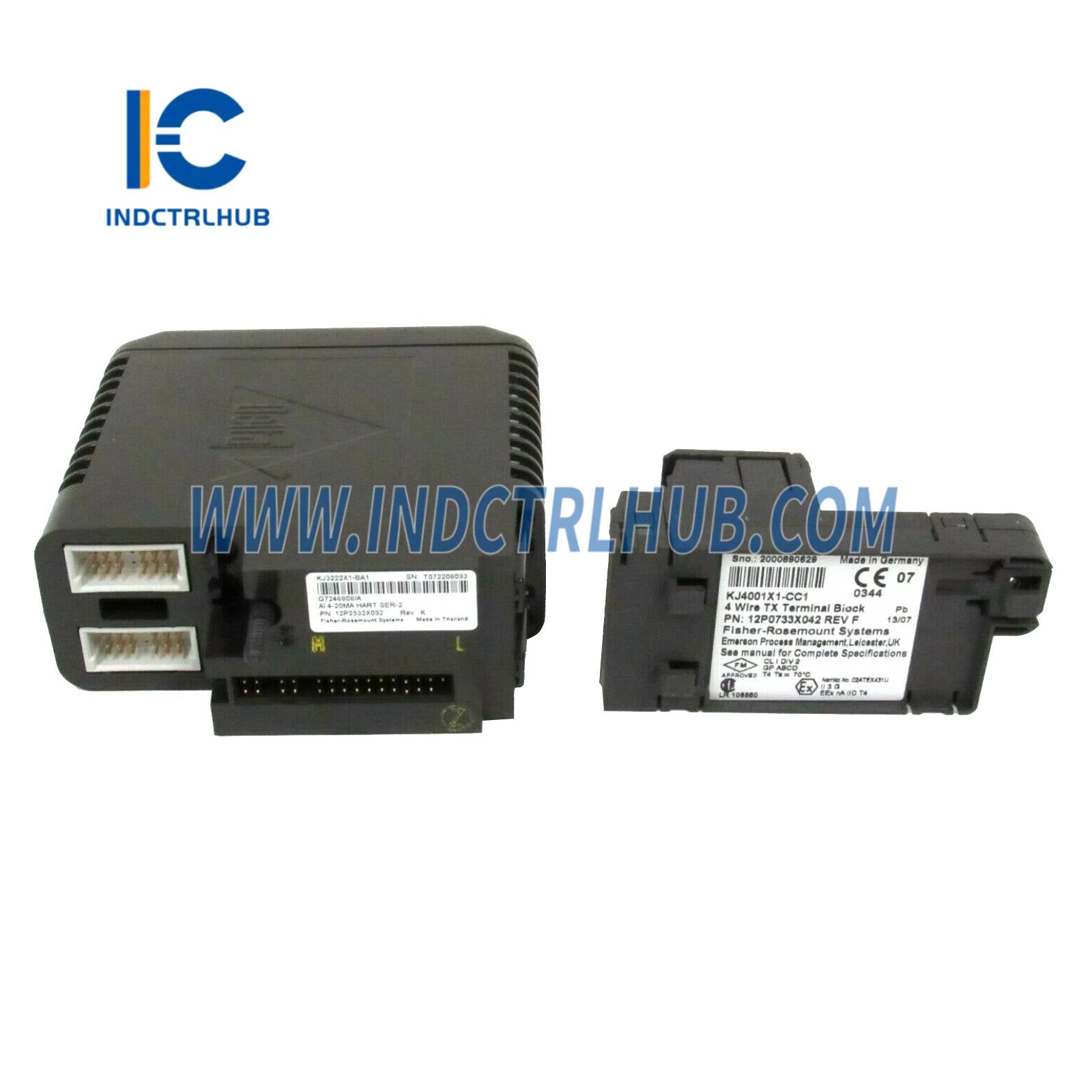

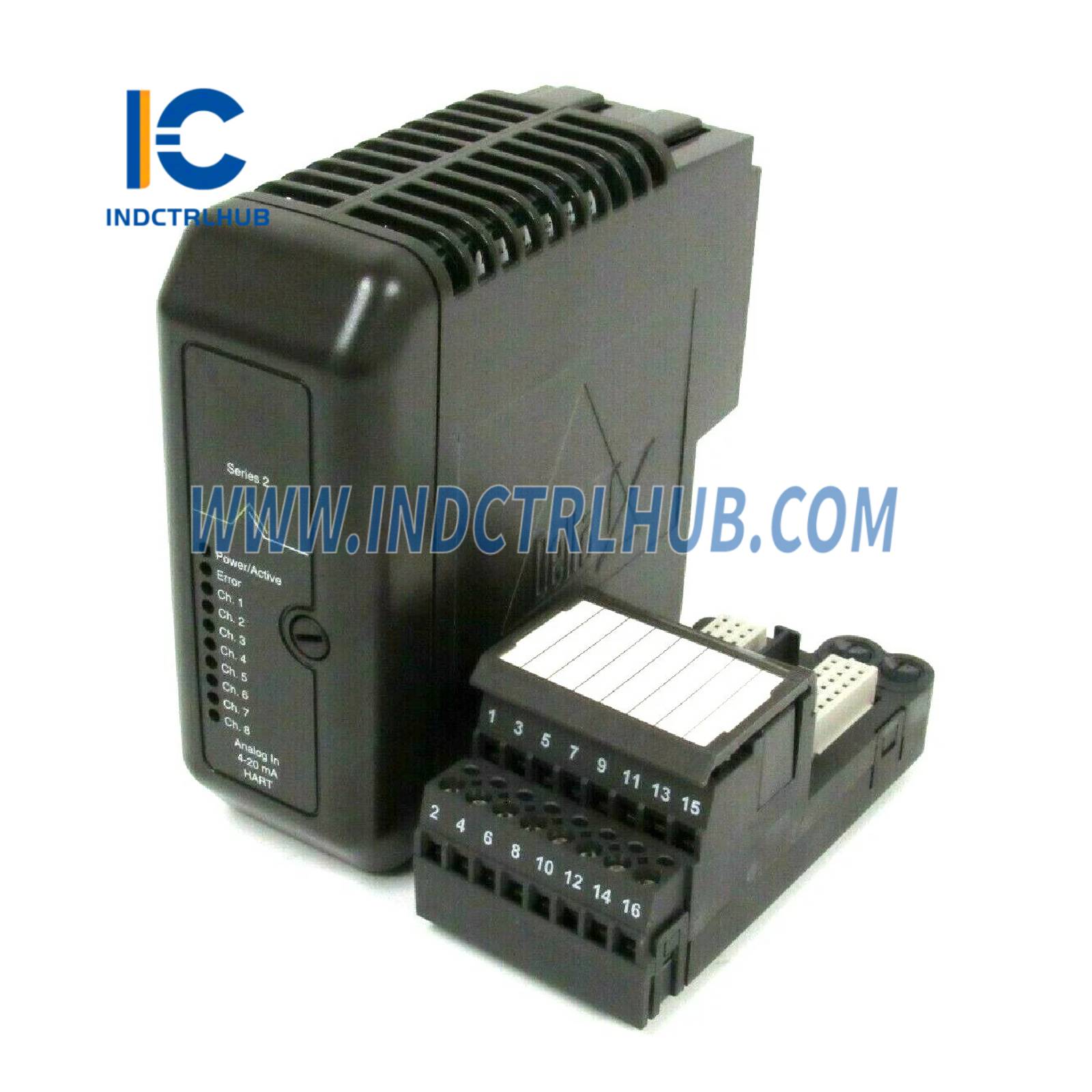

| Montáž | Nosič I/O rozhrania (napr. KJ4001X1-BA1, montáž na DIN lištu) s kompatibilnou svorkovnicou (napr. KJ4001X1-CK1) |
Ďalšie informácie
- 12P2532X092 obsahuje nasledujúce ďalšie informácie podľa dokumentácie Emerson a priemyselných zdrojov:
- Funkcia: Spracováva analógové vstupné signály 4-20 mA s komunikáciou HART cez 8 kanálov, prevádza ich na digitálne signály pre riadenie procesov DeltaV; podporuje diagnostiku zariadení, konfiguráciu a monitorovanie v reálnom čase cez HART; navrhnutý pre tradičné I/O nastavenia s modulárnou inštaláciou blízko poľných zariadení.
