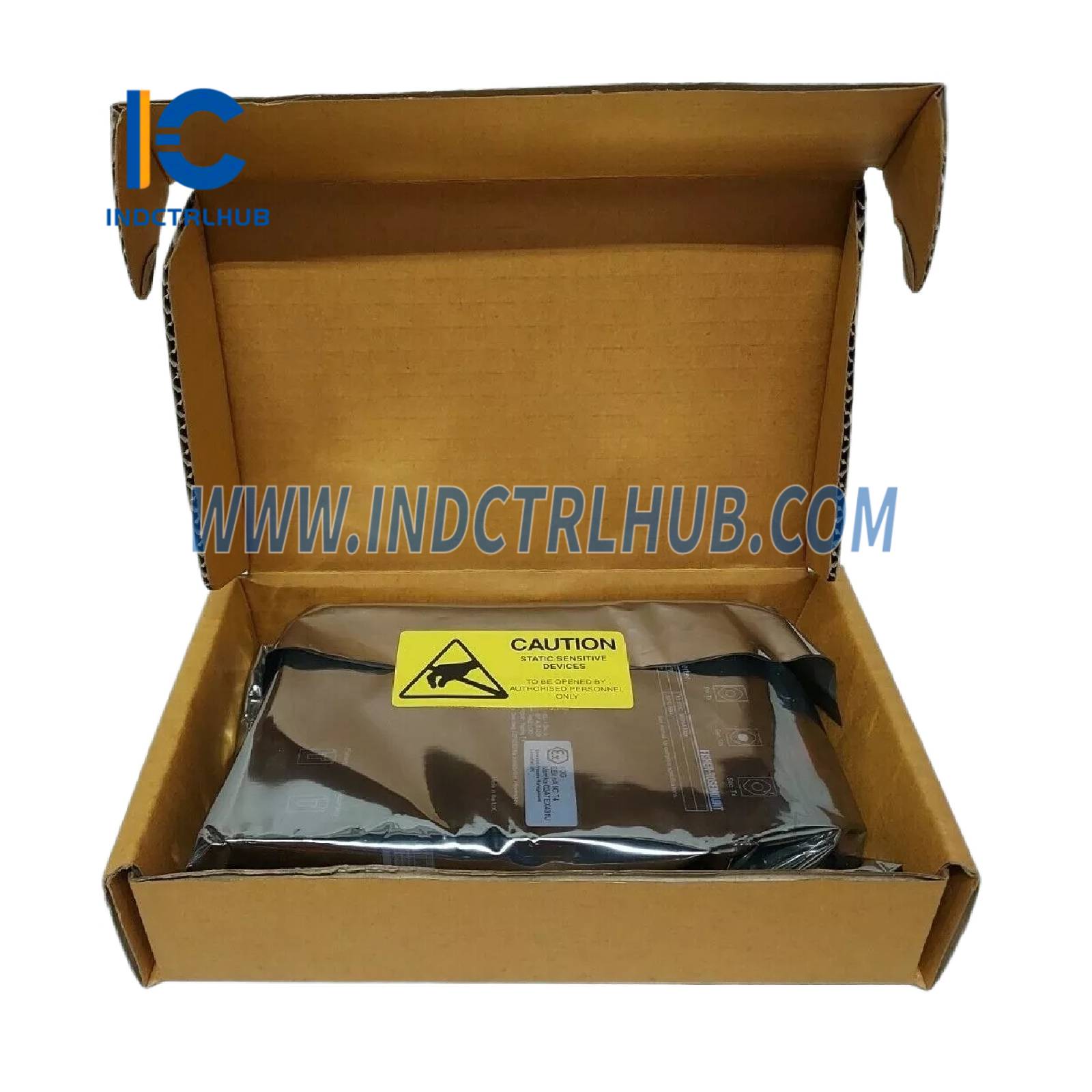

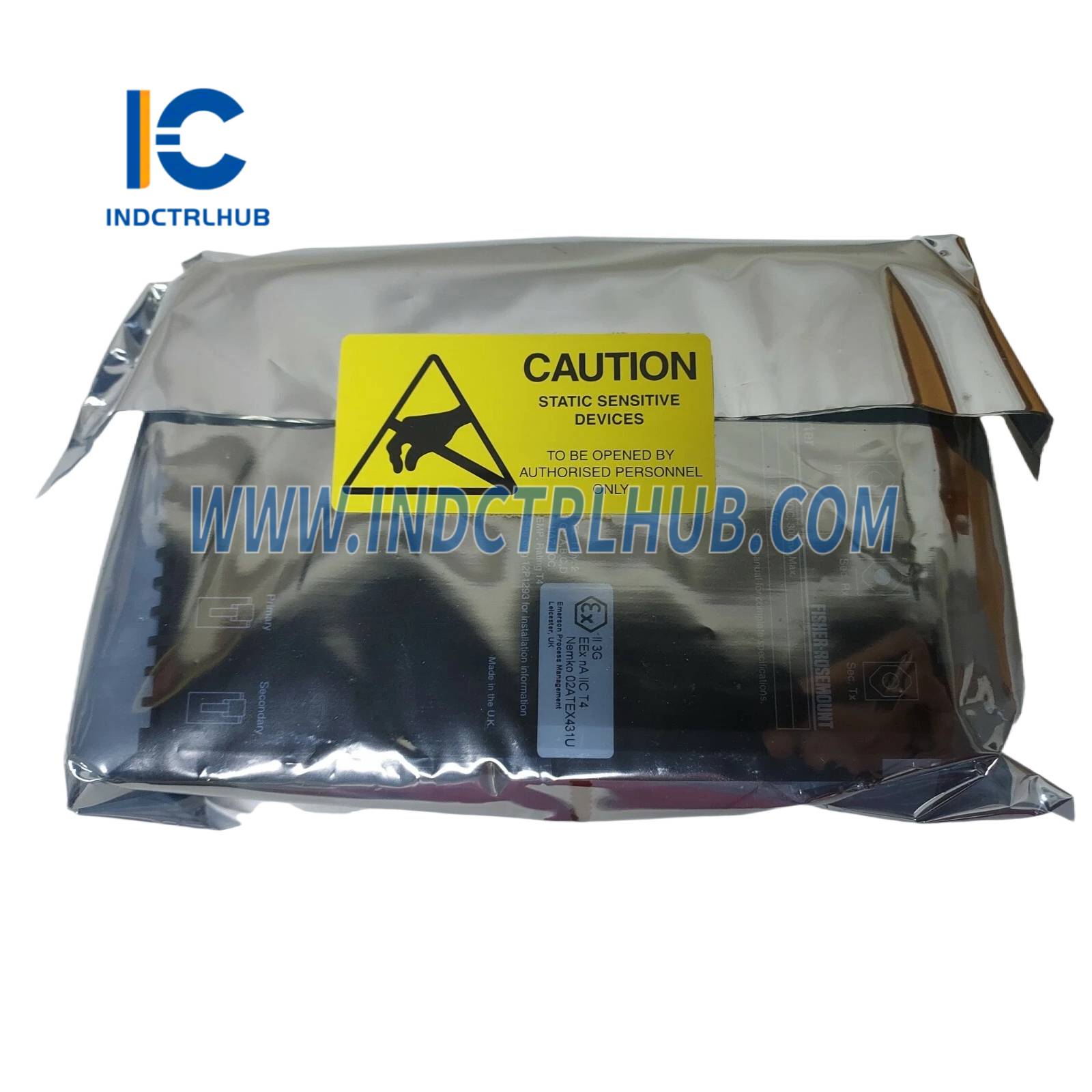

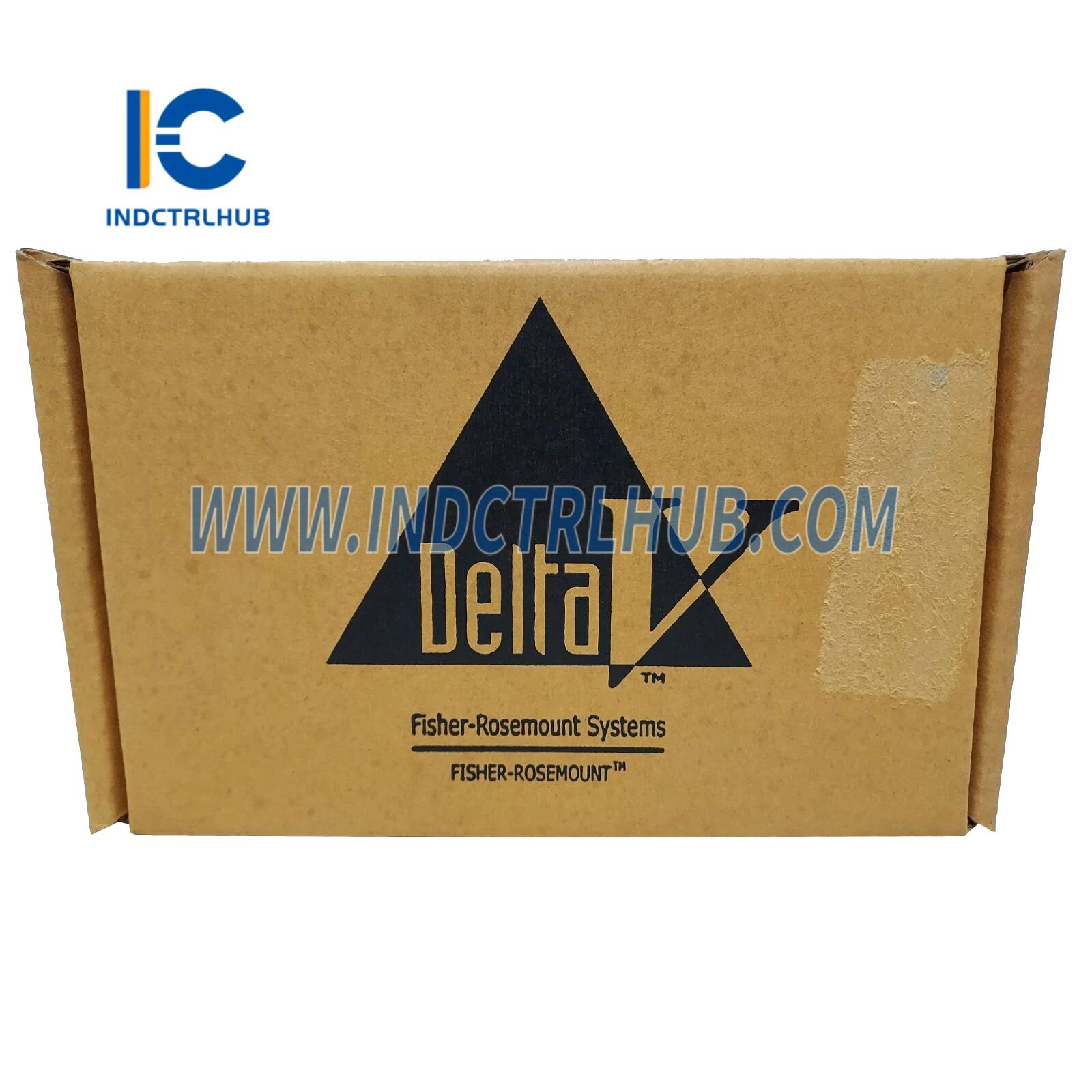

Emerson 12P1710X042 KJ3001X1-BA1 Digitálny vstupný modul
Prehľad produktu
- Emerson 12P1710X042, tiež označovaný ako KJ3001X1-BA1, je digitálny vstupný modul navrhnutý pre distribuovaný riadiaci systém DeltaV (DCS) s tradičným I/O. Tento modul spracováva 24 VDC digitálne vstupné signály, typicky z suchých kontaktov alebo vysokonapäťových poľných zariadení, ako sú spínače a relé, na použitie v aplikáciách riadenia procesov. Je široko používaný v odvetviach ako ropa a plyn, chemický priemysel a výroba energie, pričom poskytuje spoľahlivú integráciu so systémami DeltaV prostredníctvom tradičných I/O konfigurácií.
Technické špecifikácie
- 12P1710X042 (KJ3001X1-BA1) má nasledujúce špecifikácie podľa dokumentácie Emerson a priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 12P1710X042 (KJ3001X1-BA1) |
| Výrobca | Emerson |
| Popis | Digitálny vstup, 8-kanálový, 24 VDC, suchý kontakt alebo vysokonapäťový |
| Séria | DeltaV (tradičné I/O) |
| Typ vstupu | 24 VDC suchý kontakt alebo vysokonapäťový digitálny vstup |
| Počet kanálov | 8 |
| Vstupné napätie | 24 VDC nominálne (rozsah 10–30 VDC) |
| Úrovne detekcie | ZAP: <100 Ω (suchý kontakt) alebo >10 VDC (vysokonapäťový) VYP: >75 kΩ (suchý kontakt) alebo <5 VDC (vysokonapäťový) |
| Vstupný prúd | Max. 7 mA na kanál |
| Požiadavka na napájanie | Napájanie LocalBus: 6,3 VDC pri 100 mA Poľný obvod: 24 VDC pri 10 mA na kanál |
| Izolácia | Galvanická izolácia (pole k systému, 300 V RMS) |
| Environmentálne špecifikácie | Prevádzková teplota: -40°C až +70°C Ráz: 10 g ½ sínusová vlna po dobu 11 ms Vibrácie: 1 mm od vrcholu k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz Vzdušné kontaminanty: ISA-S71.04–1985 trieda G3 Relatívna vlhkosť: 5 % až 95 % bez kondenzácie |
| Rozmery | Približne 12 cm x 4 cm x 14 cm |
| Hmotnosť | Približne 0,4 kg |
| Montáž | Nositeľ rozhrania I/O (napr. KJ4001X1-BA1, montáž na DIN lištu) s kompatibilnou svorkovnicou (napr. KJ4001X1-CK1) |
Ďalšie informácie
- 12P1710X042 obsahuje nasledujúce ďalšie informácie podľa dokumentácie Emerson a priemyselných zdrojov:
- Funkcia: Spracováva 24 VDC digitálne vstupy na 8 kanáloch, prevádza suché kontakty alebo vysokonapäťové signály na digitálne signály pre riadenie procesov DeltaV; vhodný na monitorovanie stavov zapnuté/vypnuté v priemyselných procesoch; podporuje konfigurácie suchého kontaktu (sinking) aj vysokonapäťového (sourcing) vstupu.
- Kompatibilita: Kompatibilný s nosičmi I/O DeltaV (napr. KJ4001X1-BA1) a svorkovnicami (napr. KJ4001X1-CK1 alebo hromadné svorkovnice); podporuje systémy DeltaV verzie 11 alebo novšie; integruje sa s riadičmi DeltaV pre riadenie procesov (nie špecificky SIS); podporuje redundantné konfigurácie pre zvýšenú spoľahlivosť.
