Product Description

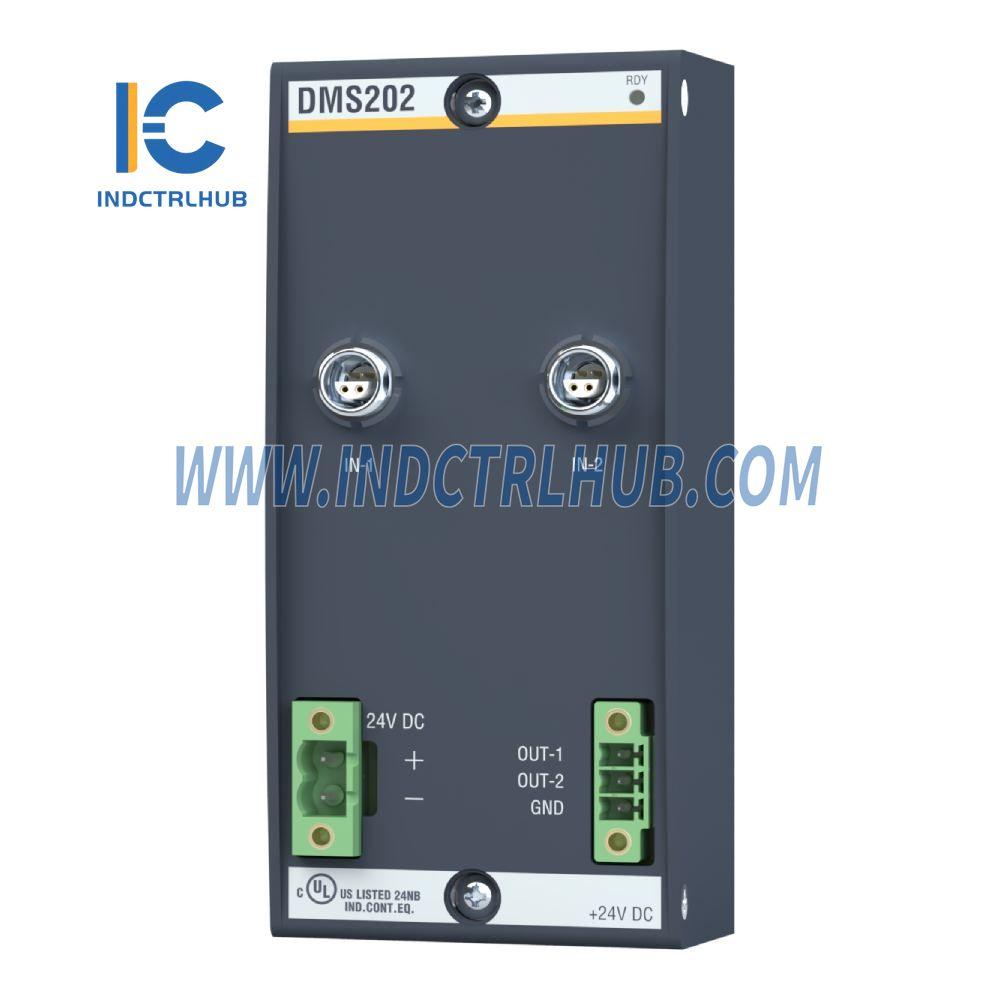

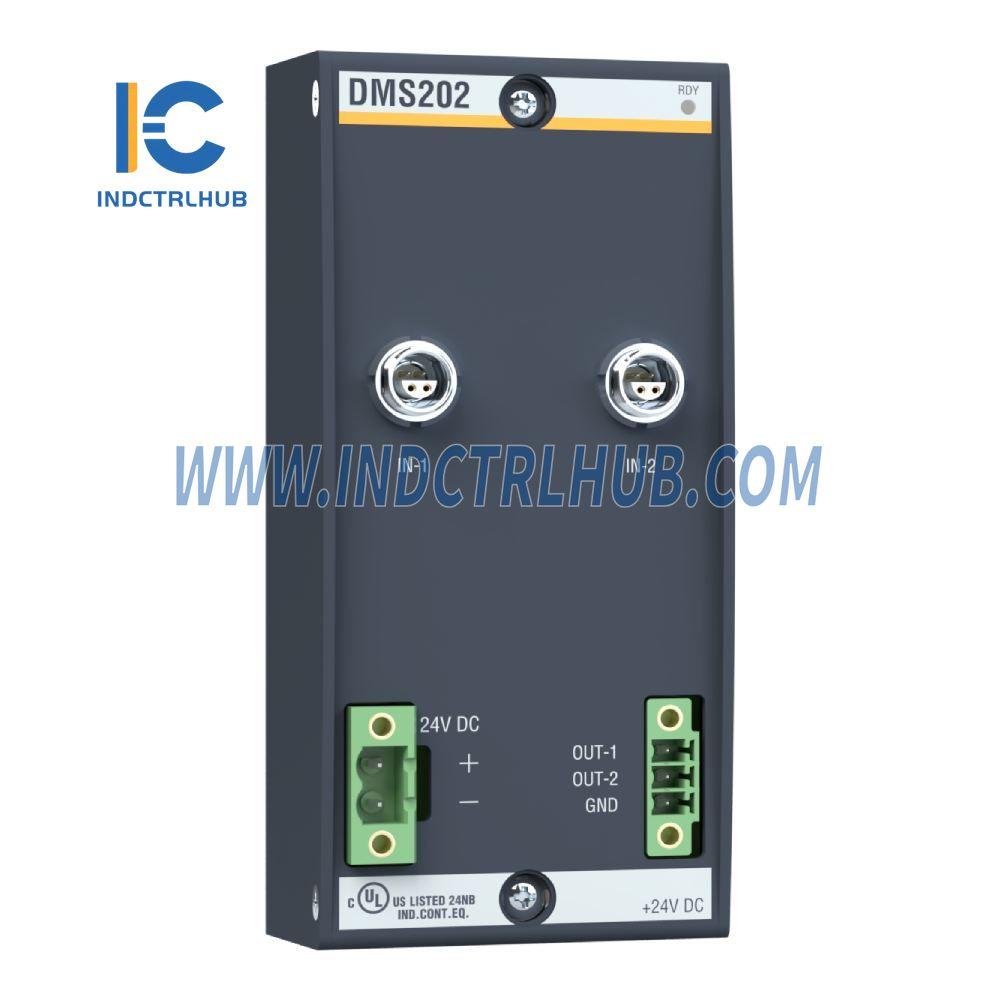

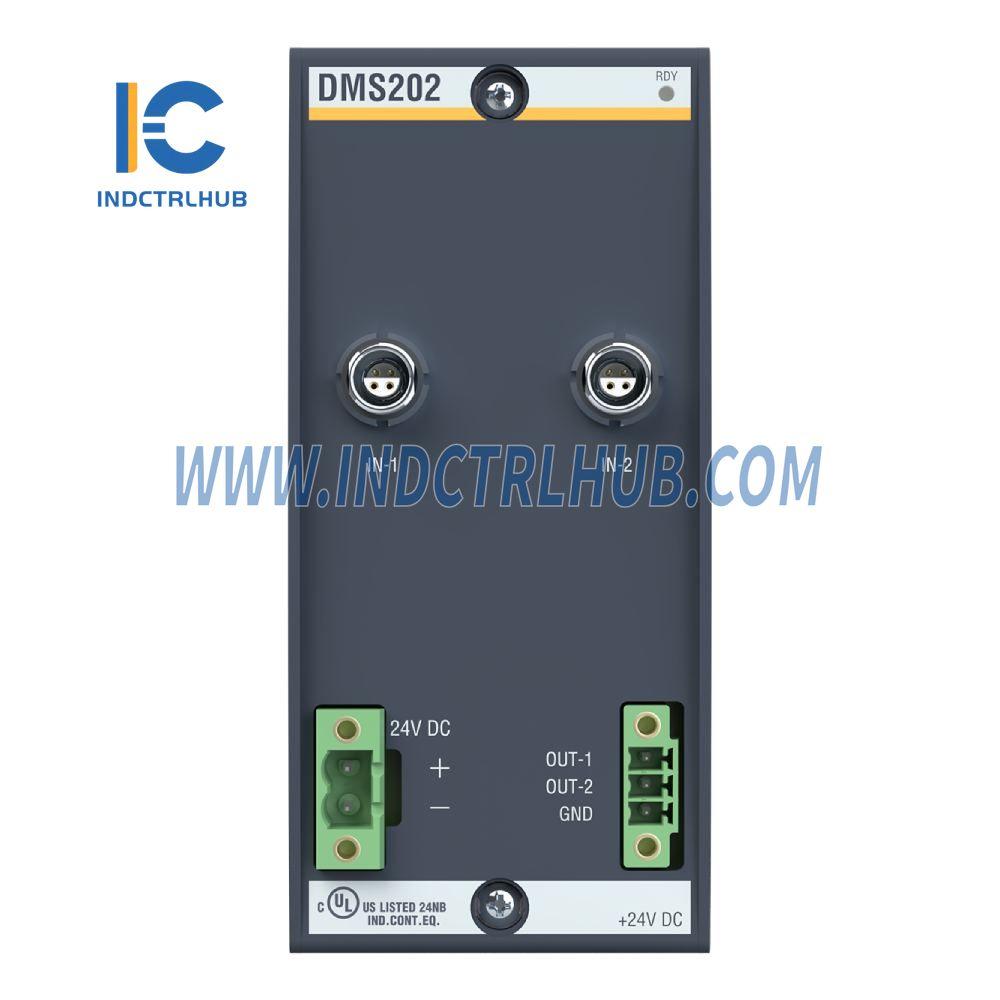

Výrobca: BACHMANN
Model/Číslo dielu: DMS202
Popis: Vstupný modul snímača napätia
Kľúčové vlastnosti:
-
Napájanie mostíka:
- Nosná frekvencia: 5 kHz ±2 %
- Amplitúda: 4 Veff ±2 %
- Voliteľná synchronizácia nosnej frekvencie
- Rozsah synchronizácie: 5 kHz ±2 %
-
Vstup zosilňovača DMS:
| Parameter | Špecifikácia |
|---|---|
| Vstupný odpor | > 5 MΩ |
| Požadovaná šírka pásma signálu | 1 kHz |
| Rozlíšenie | 12 bitov |
| Maximálne vstupné spoločné napätie | 10 V (bez preťaženia) |
| CMRR (0 až 5 kHz) | > 80 dB |
| Monitorovanie prerušenia vodiča | Áno, s chybovou správou |
-
Galvanická izolácia: 500 V od systému
-
Externé monitorovanie napätia: Signál výpadku napájania
-
Čas prevodu:
- 12.5 µs pre jeden kanál
- 25 µs pre dvojkanálový režim
-
Výber meracieho rozsahu:
- 2.0 / 4.0 / 8.0 / 16.0 mV alebo Auto Range
- Prepínanie meracieho rozsahu: Automatické alebo cez softvér
-
Výstupy merania:
- Výstupné napätie: 0 .. 10 V
- Vnútorný odpor: < 2 Ω
- Zaťažovací rezistor: > 2.5 kΩ
-
Špeciálne funkcie:
- Zachytenie vrcholovej hodnoty
- Elektronické porovnanie kapacity
- Synchronizácia nosnej frekvencie
-
Externý napájací zdroj:
- Napäťový rozsah: 18 .. 34 V DC
- Spotreba prúdu pri 24 V DC: 100 mA
- Ochrana proti opačnej polarite: Áno
- Galvanická izolácia: 500 V
Okolité podmienky:
| Stav | Špecifikácia |
|---|---|
| Prevádzková teplota | 0 .. +60 °C |
| Relatívna vlhkosť (prevádzka) | 5 .. 95 % (bez kondenzácie) |
| Teplota skladovania | -40 .. +85 °C |
| Relatívna vlhkosť (skladovanie) | 5 .. 95 % (bez kondenzácie) |
Variant vykonania: DMS202 – Meranie pomocou tenzometra, 2x plný mostík; ±2/4/8/16 mV; vzorkovacia doba 25 µs; nosná frekvencia 5 kHz, 12-bitové rozlíšenie; izolované.
