Product Description
Všeobecné informácie

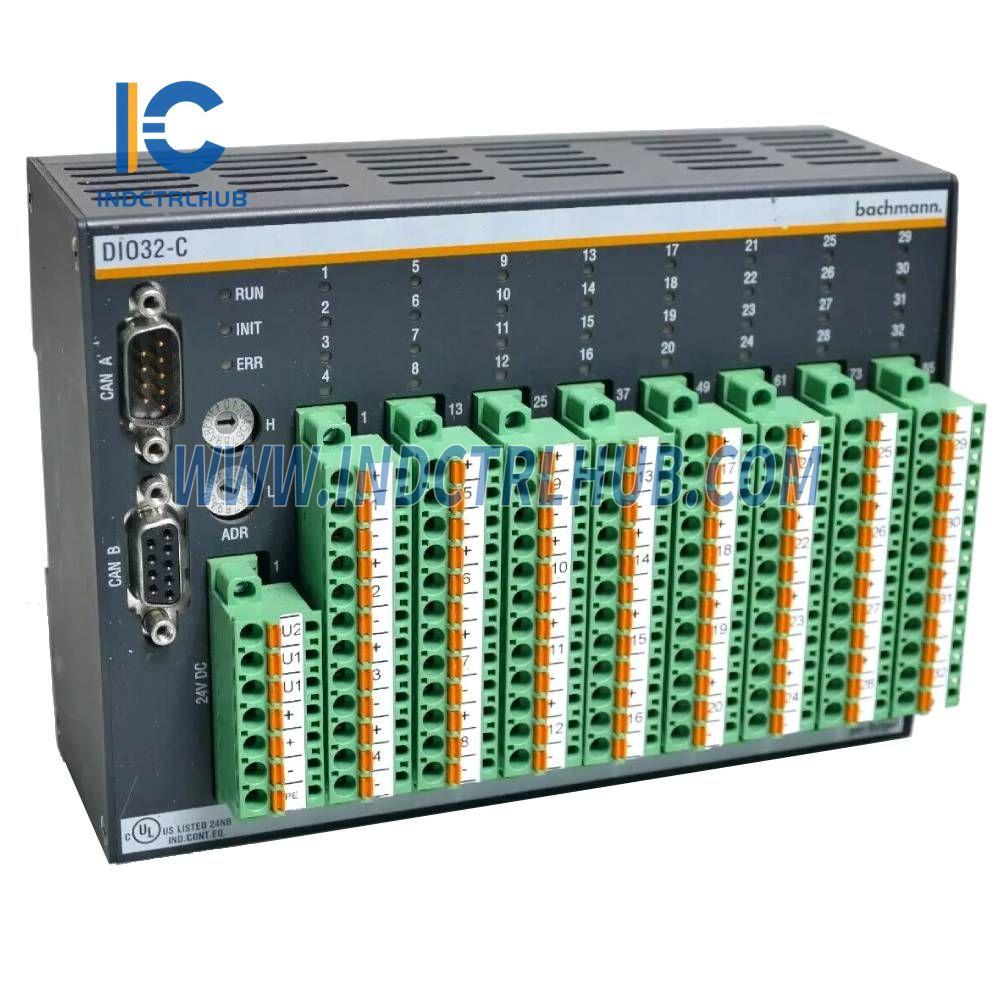

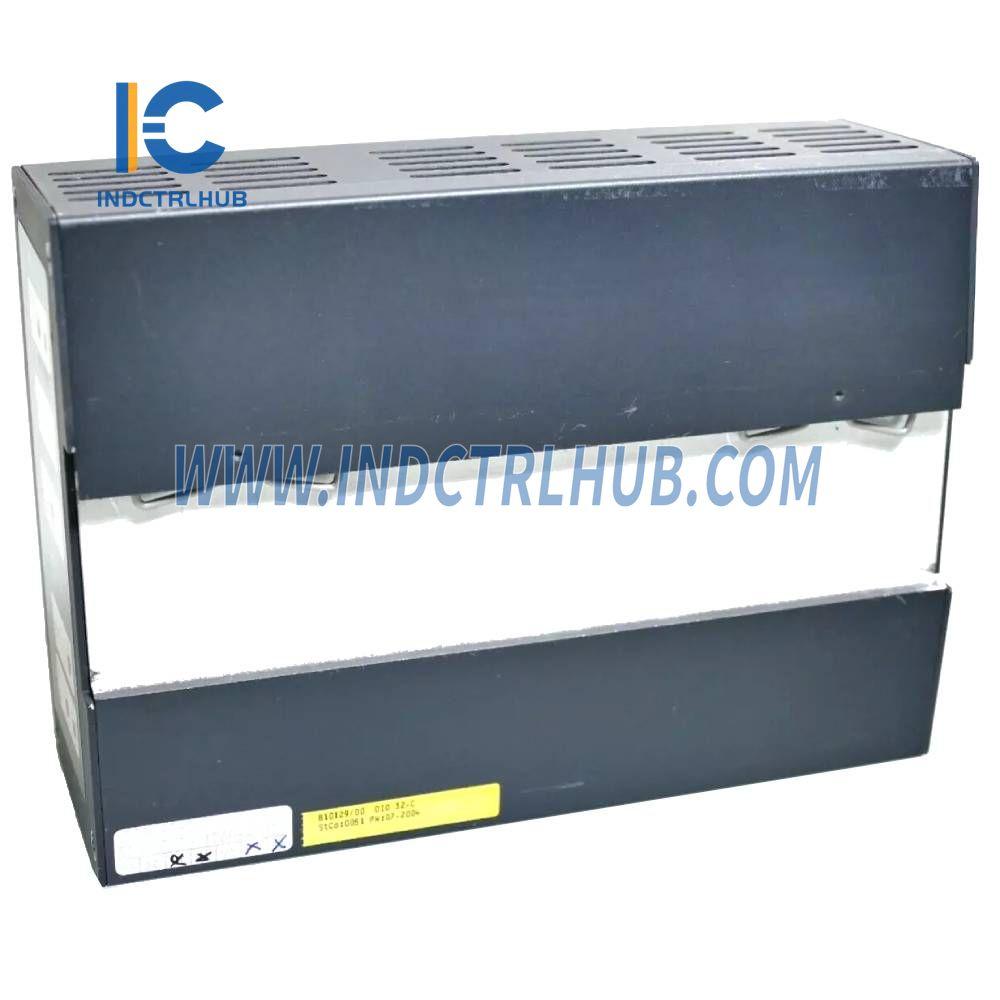

- Výrobca: BACHMANN

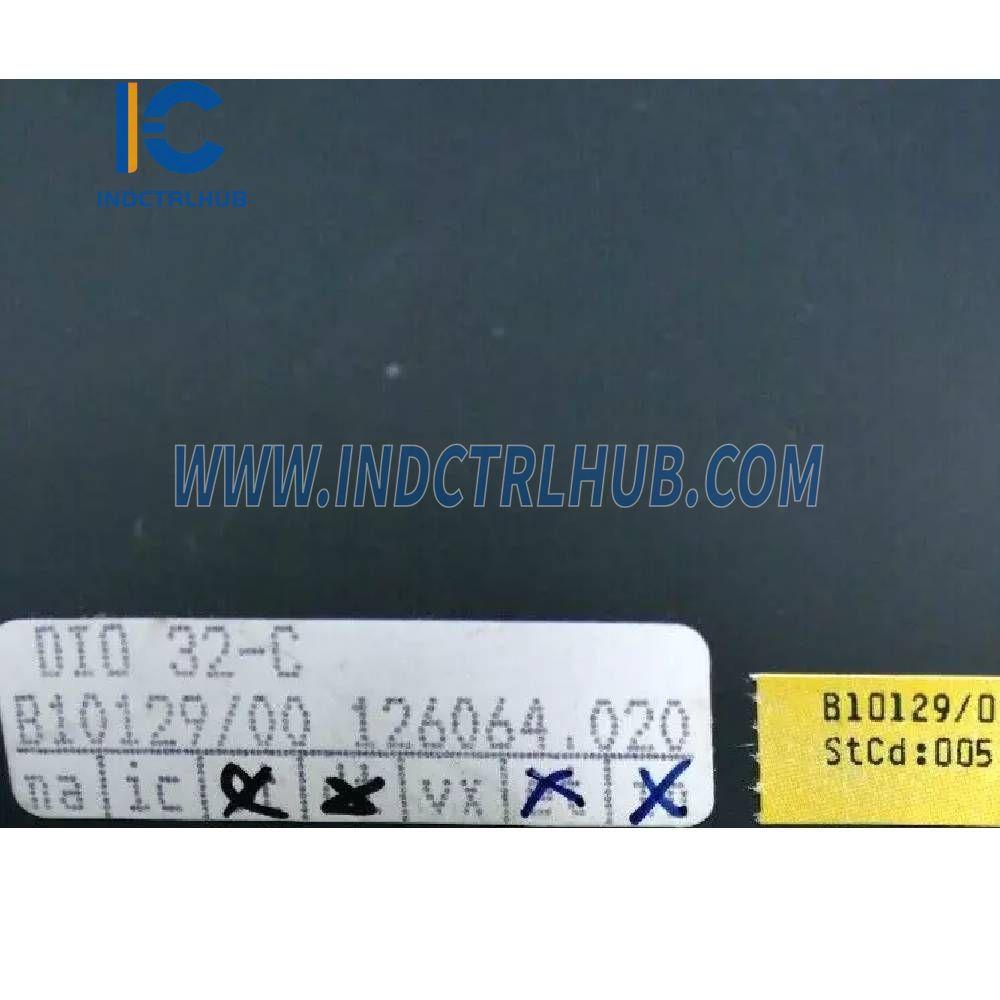

- Model/Číslo dielu: DIO32-C 00010129-00
- Popis: Moduly digitálneho vstupu/výstupu
Kľúčové vlastnosti
- Samostatný, kompaktný CAN slave modul
- 16 / 32 kanálov konfigurovateľných ako vstup alebo výstup
- Digitálne výstupy podporujú 1 A trvalý prúd
- Dve vnútorne prepojené CAN rozhrania pre prepojenie káblov v slučke
- Galvanická izolácia medzi CAN rozhraniami a riadiacou elektronikou
- Rýchlosť prenosu & ID uzla nastaviteľné pomocou otočného prepínača
- Napájacie napätie: 18 – 34 V DC
- Prevádzkový rozsah: 0 – +60 °C bez dodatočného chladenia
- Kompletné zapojenie bez dodatočných spätných dosiek
- Možné pripojiť na EN 50022 nosné lišty
Vstupy
- Množstvo: max. 32
- Vstupné oneskorenie: < 3,5 ms
- Vnútorný odpor: 6 kΩ
- Zobrazenie stavu: zelená LED
Výstupy
| Funkcia | Špecifikácia |
|---|---|
| Množstvo | Max. 32 |
| Napájacie napätie | 18 – 34 V DC |
| Izolované výstupné bloky | 1-16, 17-32 |
| Menovitý výstupný prúd | 1 A |
| Výstupný prúd (súčet/blok) | Max. 12 A |
| Prepínacia frekvencia | Max. 500 Hz |
| Odolný proti skratu | Áno |
| Zobrazenie stavu | Zelená LED dióda |
CAN rozhranie
- Rýchlosť prenosu: 10 Kbaud – 1 Mbaud
- Pripojenie: 2x 9-pin D-Sub
- ID modulu: 1 – 254
- Galvanická izolácia: 500 V
- Ukončovací odpor: 123 Ω (externý)
Externý napájací zdroj
- Napäťový rozsah: 18 – 34 V DC
- Aktuálna spotreba (bez I/O): Typicky 100 mA pri 24 V DC
- Ochrana proti opačnej polarite: Áno
CAN protokoly
-
Podporované protokoly:
- CAL / CANopen DS 301 (Komunikačný profil)
- CANopen DS 401 (Profil zariadenia)
Stavové LED diódy
- Indikátory: RUN (Stráženie), INIT, ERROR
Funkcie CANopen
| Funkcia | Špecifikácia |
|---|---|
| CANopen Master | Nie |
| CANopen Slave | Áno |
| Komunikačný profil | CANopen DS 301 |
| Profil zariadenia | CANopen DS 401 |
| Galvanická izolácia | 500 V |
| Ukončovací odpor | 123 Ω (Externé) |
| Prenosová rýchlosť | 10 Kbaud – 1 Mbaud |
| Rozsah ID modulu | 1 – 254 |
Environmentálne podmienky
- Prevádzková teplota: -30 °C až +60 °C
- Teplota skladovania: -40 °C až +85 °C
- Vlhkosť (Prevádzka): 5% – 95% (bez kondenzácie) / 5% – 95% (s kondenzáciou)
- Vlhkosť (Skladovanie): 5% – 95% (s kondenzáciou)
Variant modelu
- CAN Slave - Digitálny IO modul; 32x DIO, 24V / 1A; 2 skupiny; CAN/
CANopen; 2x DSUB 9 (Vstup/Výstup); až do 1Mbit/s; izolované
