Detaily produktu
Výrobca: BACHMANN

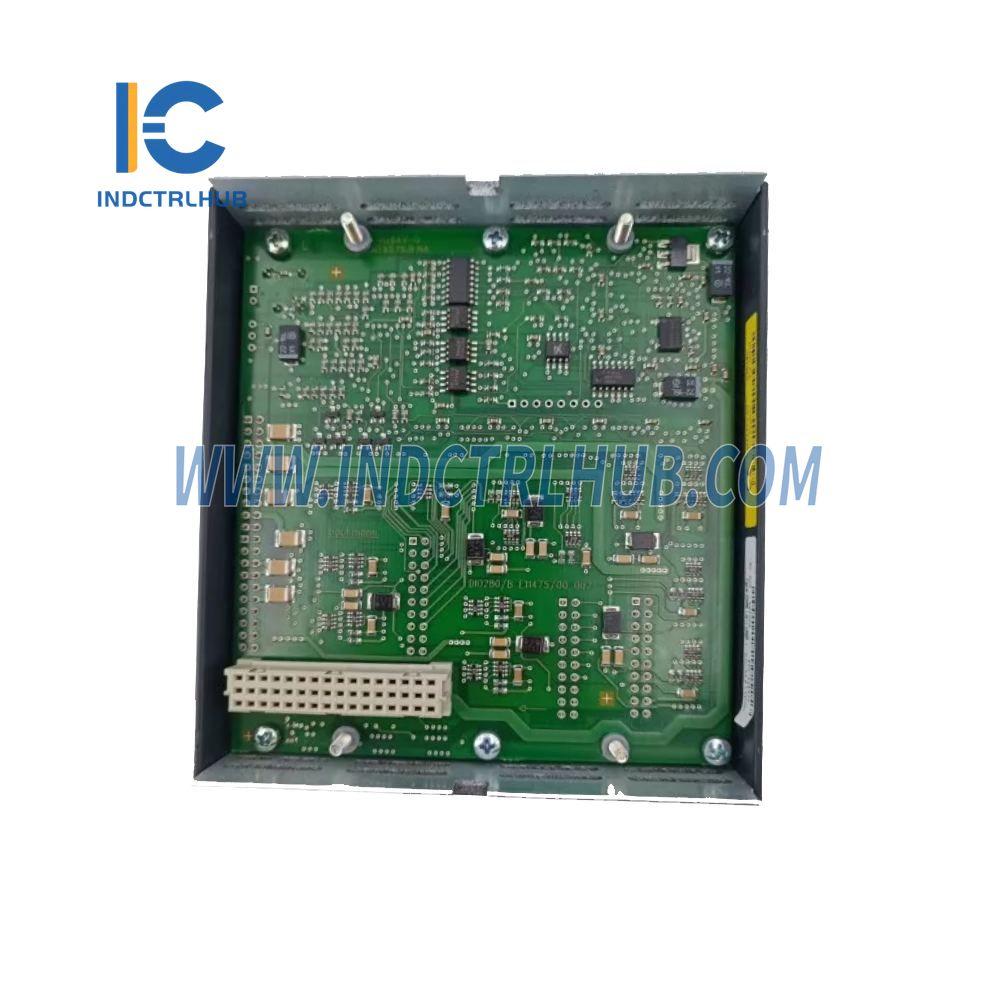

Model/Číslo dielu: DIO280
Popis: Digitálny vstupno/výstupný modul
Vstupy
| Parameter | Detaily |
|---|---|
| Množstvo | 32 až 48 |
| Rozsah vstupného napätia | Vysoké (H): 15 až 34 V DC Nízke (L): 0 až 5 V DC |
| Vstupné oneskorenie | Štandardné: 600 µs Konfigurovateľné: 10 µs až 270 ms |
| Vnútorný odpor | 8 kOhm |
| Indikácia stavu (LED) | Zelená |
| Prerušenia vstupov | 8, konfigurovateľné ako vstupy počítadla alebo prerušenia |
Počítadlo
Množstvo: Až 4
Rozlíšenie: 32-bitové
Prevádzkové režimy: Počítadlo udalostí, inkrementálny enkodér, meranie brány, čas cyklu alebo meranie frekvencie
Typy enkodérov: Inkrementálny enkodér (kanály A a B), jednokanálový pulzný enkodér
Vstupné signály: A, B, iniciátor (konfigurovateľné prerušenia vstupov)
Vyhodnotenie signálu: 1x, 2x alebo 4x vyhodnotenie hrany, režim smeru pulzu
Maximálna vstupná frekvencia: Jednokanálový: 50 kHz, dvojkanálový (A/B): 20 kHz
Výstupy
| Parameter | Detaily |
|---|---|
| Množstvo | 32 až 48 |
| Rozsah výstupného napätia | 18 až 34 V DC |
| Maximálny výstupný prúd na kanál | 0,5 A |
| Maximálny celkový prúd | 20 A |
| Indikácia stavu (LED) | Zelená |
| Frekvencia prepínania | Maximálna (odporová záťaž): 1 kHz |
| Induktívna brzdná kapacita | 1,15 H |
PWM
- Množstvo: Rovnaké ako počet výstupov
- Pulzný pracovný pomer/Rozlíšenie: 0 až 100 % / 13-bitové
- Frekvencia: 1 Hz až 1 kHz
- Čas držania (režim ventilu): 0 až 2 s (konfigurovateľné)
- Štart/Stop: Prostredníctvom vyhradeného výstupu
Napájanie
- Vnútorné napájanie: Galvanická izolácia od systému: 500 V, model vnútorného napájania: BS2xx, vnútorná spotreba prúdu (pri 5 V): 180 mA
- Externé napájanie: Ochrana proti opačnej polarite: Áno, spätné získavanie energie: Získavanie energie zo senzora DIO cez vypnuté napájanie, vstupné napätie: nominálne 24 V DC
Prevádzkové podmienky
- Štandardné a chladné podnebie: Prevádzková teplota: -30 až +60 °C, extrémna prevádzková teplota: -40 až +60 °C, relatívna vlhkosť (prevádzka): 5 až 95 % (nekondenzujúca a kondenzujúca), skladovacia teplota: -40 až +60 °C, relatívna vlhkosť (skladovanie): 5 až 95 % (kondenzujúca)
