Product Description
Detaily produktu

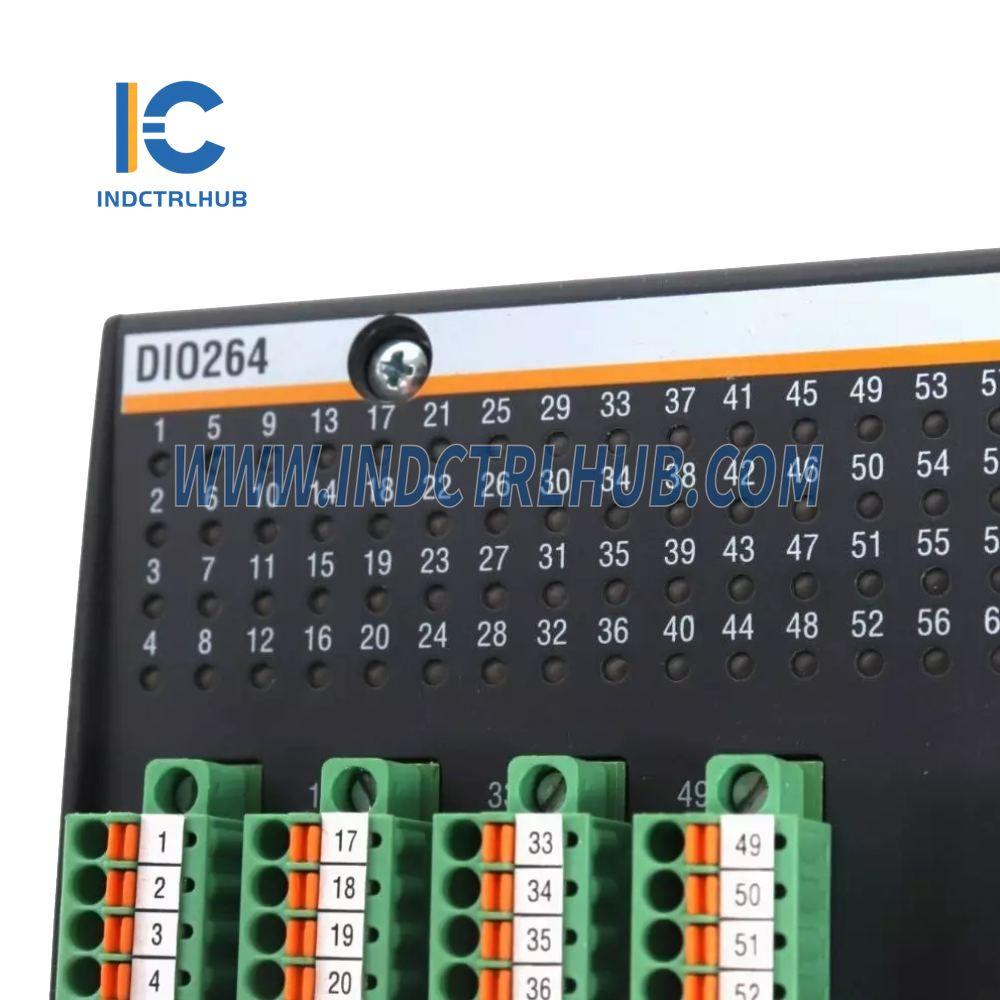

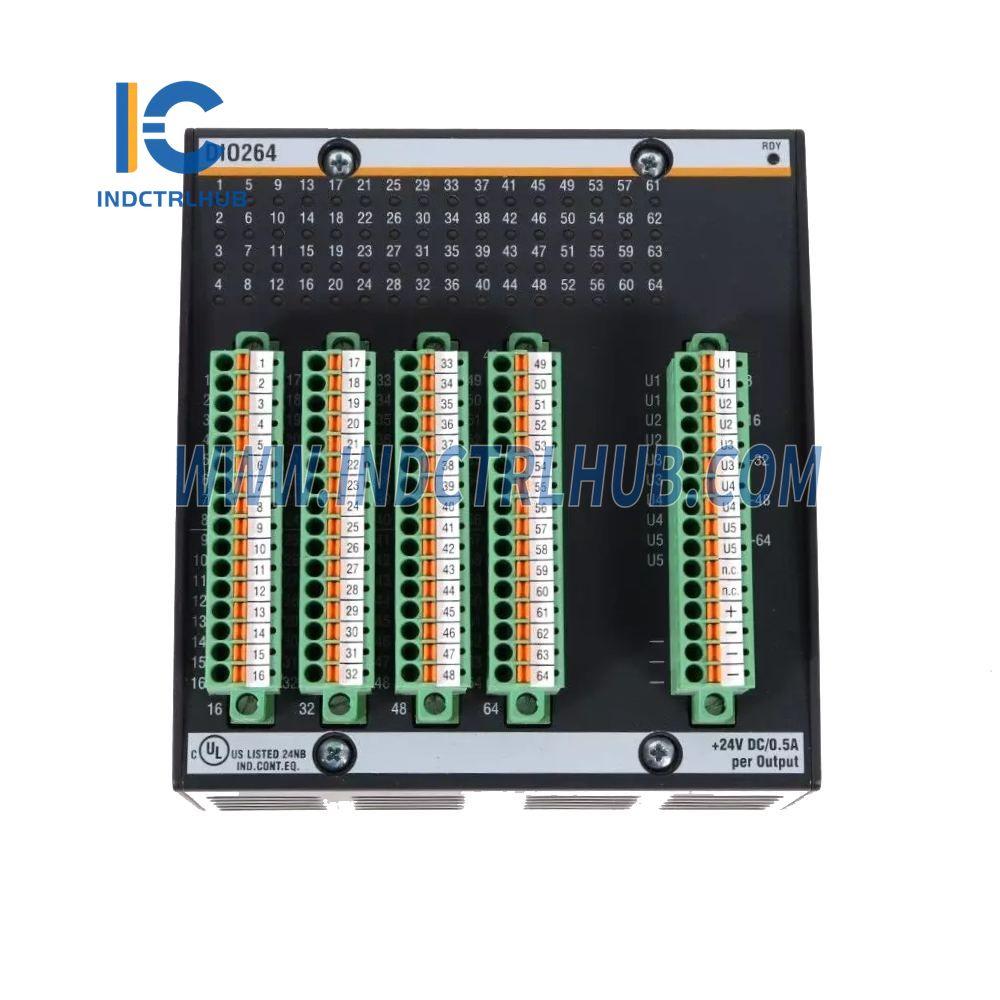

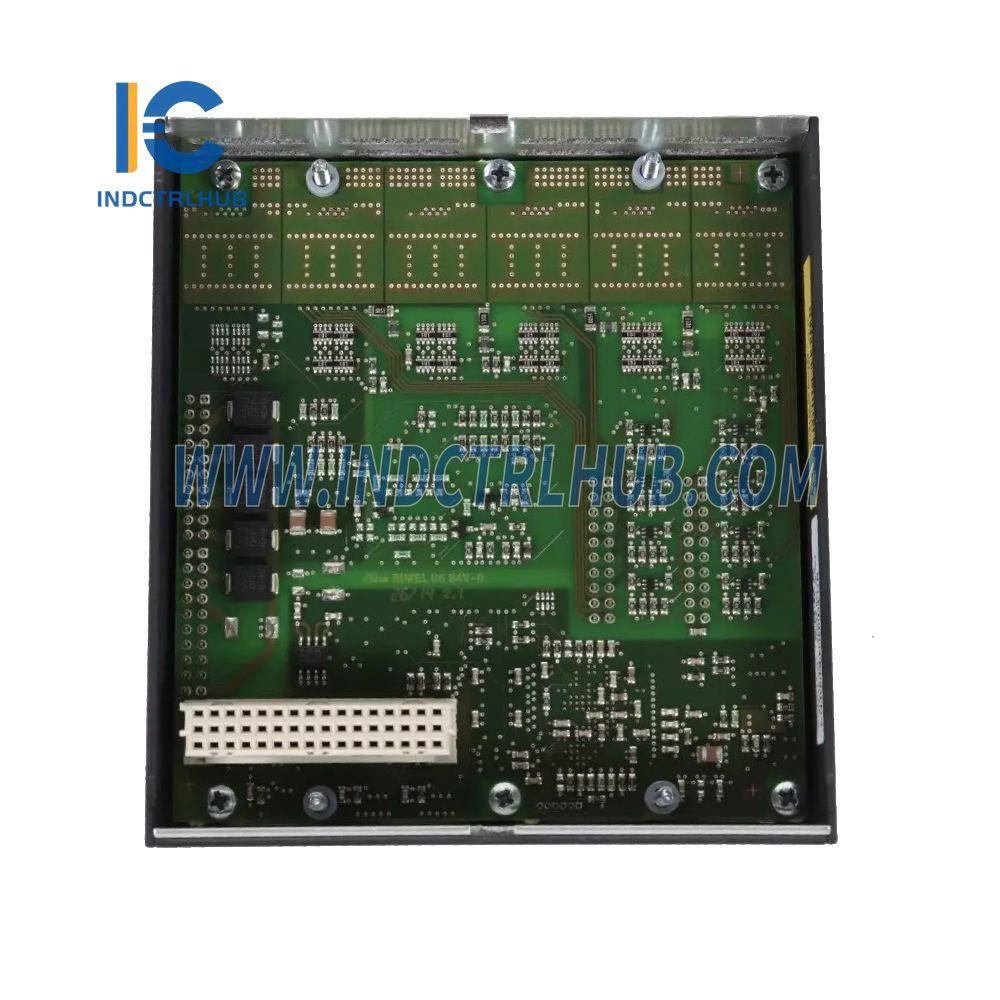

Výrobca: BACHMANN
Model/Part Number: DIO264
Popis: Digitálny vstupno/výstupný modul
Vstupy
| Parameter | Podrobnosti |
|---|---|
| Množstvo | 24 až 40 |
| Rozsah vstupného napätia | Vysoké (H): 15 až 34 V DC Nízke (L): 0 až 5 V DC |
| Oneskorenie vstupu | Štandardné: 600 µs Konfigurovateľné: 10 µs až 270 ms |
| Vnútorný odpor | 8 kOhm |
| Indikácia stavu (LED) | Zelená |
| Prerušovacie vstupy | 8, konfigurovateľné ako vstupy počítadla alebo prerušovacie vstupy |
Protihráč
Množstvo: Až 4
Rozlíšenie: 32-bitové
Prevádzkové režimy: Počítadlo udalostí, inkrementálny enkodér, meranie brány, doba cyklu alebo meranie frekvencie
Typy enkodérov: Inkrementálny enkodér (kanály A a B), jednokanálový pulzný enkodér
Vstupné signály: A, B, iniciátor (konfigurovateľné prerušovacie vstupy)
Vyhodnotenie signálu: 1x, 2x alebo 4x vyhodnotenie hrán, režim smeru pulzu
Maximálna vstupná frekvencia: Jednokanálový: 50 kHz, dvojkanálový (A/B): 20 kHz
Výstupy
| Parameter | Podrobnosti |
|---|---|
| Množstvo | 24 až 40 |
| Rozsah výstupného napätia | 18 až 34 V DC |
| Maximálny výstupný prúd na kanál | 0,5 A |
| Maximálny celkový prúd | 20 A |
| Indikácia stavu (LED) | Zelená |
| Prepínacia frekvencia | Max (odporová záťaž): 1 kHz |
| Induktívna brzdná kapacita | 1,15 H |
PWM
| Parameter | Podrobnosti |
|---|---|
| Množstvo | Rovnaký ako počet výstupov |
| Poměr pracovného cyklu pulzu/Rozlíšenie | 0 až 100 % / 13-bit |
| Frekvencia | 1 Hz až 1 kHz |
| Doba podržania (režim ventilu) | 0 až 2 s (konfigurovateľné) |
| Štart/Stop | Cez vyhradený výstup |
Napájanie
- Interné napájanie: Galvanická izolácia od systému: 500 V, Model interného napájania: BS2xx, Interná spotreba prúdu (pri 5 V): 180 mA
- Externé napájanie: Ochrana proti opačnej polarite: Áno, Obnova energie: Obnova energie senzora DIO cez vypnuté napájanie, Vstupné napätie: Nominálne 24 V DC
Environmentálne podmienky
- Štandardný a studený klimatický: Prevádzková teplota: -30 až +60 °C, Extrémna prevádzková teplota: -40 až +60 °C, Relatívna vlhkosť (prevádzka): 5 až 95 % (nekondenzujúca a kondenzujúca), Skladovacia teplota: -40 až +60 °C, Relatívna vlhkosť (skladovanie): 5 až 95 % (kondenzujúca)
