Product Description
Detaily produktu

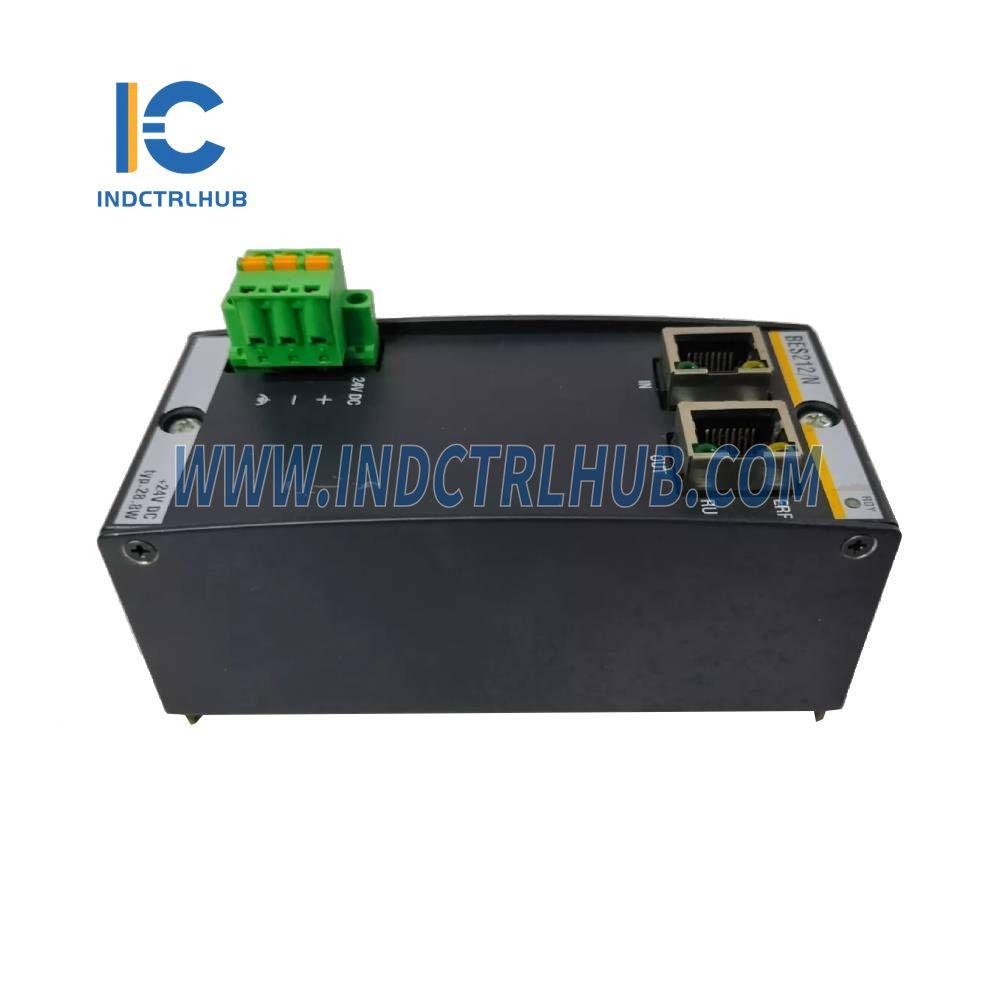

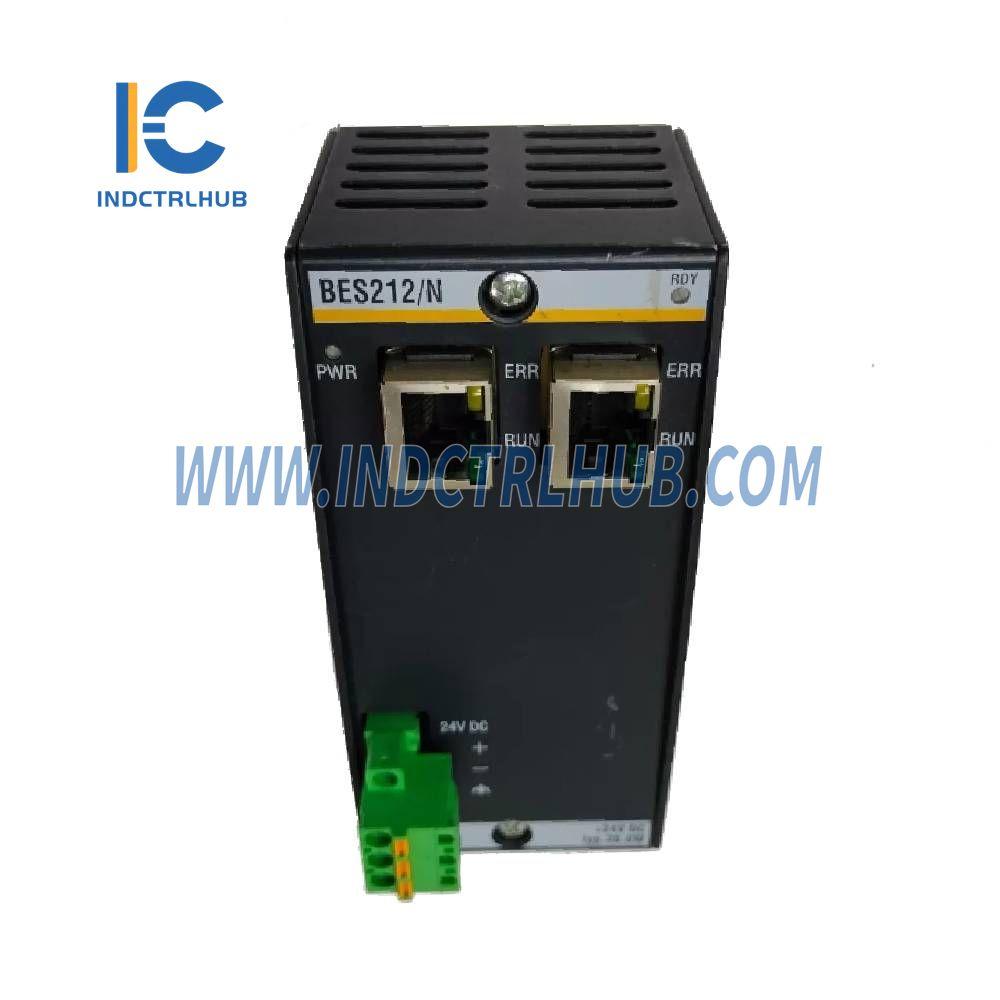

Výrobca: BACHMANN
Model/Čísla dielov: BES212, BES212/N
Popis: Rozširujúce moduly zbernice
Séria rozširujúcich modulov zbernice BES212 umožňuje vysokorýchlostné pripojenie s minimálnym oneskorením signálu (menej ako 1,5 µs). Tieto moduly podporujú až šesť podstaníc v topológii reťazca, pričom každá podstanica spracováva až 15 štandardných modulov M1. Pre aplikácie vyžadujúce ďalšie podstanice
Kľúčové vlastnosti:
| Funkcia | Podrobnosti |
|---|---|
| Vysokorýchlostné pripojenie | Až do vzdialenosti 3 m s prístupovým časom <1,5 µs |
| Topológia | Daisy chain, až 6 podstaníc |
| Manipulácia s modulmi na podstanici | Až 15 štandardných modulov M1 |
| Zapojenie | Konektory RJ45 |
| Integrovaný zdroj napájania | Voliteľné (BES212/N) |
| Protokol | Nie je potrebné pre prístup k I/O |
Rozhranie rozšírenia zbernice:
| Špecifikácia | Podrobnosti |
|---|---|
| Dĺžka kábla | 3 m |
| Prenosové médium | Špeciálny kábel CAT7 |
| Max. počet staníc | 6 (BES212/x) alebo 15 (BES222/x) |
Integrovaný napájací zdroj (voliteľné):
| Špecifikácia | Podrobnosti |
|---|---|
| Rozsah napätia | 18–34 V DC |
| Prúdový odber | Max. 1,2 A pri 24 V |
| Menovitý výkon | 17 W |
| Výstupný prúd (+5 V) | 2 A |
| Výstupný prúd (+15 V) | 250 mA |
| Výstupný prúd (-15 V) | 200 mA |
| Ochrana proti opačnej polarite | Áno |
Prevádzkové podmienky:
| Stav | Podrobnosti |
|---|---|
| Prevádzková teplota | -30°C až +60°C |
| Rel. vlhkosť pri prevádzke | 5–95 % bez kondenzácie |
| Skladovacia teplota | -40 °C až +85 °C |
| Rel. vlhkosť pri skladovaní | 5–95 % bez kondenzácie |
Varianty modelu:
| Model | Popis |
|---|---|
| BES212 | Rozširujúci slave modul zbernice s 2 rozhraniami (až do 6 staníc). |
| BES212/N | Rozširujúci slave modul zbernice s 2 rozhraniami a integrovaným napájacím zdrojom 17W (až do 6 staníc). |
